华为防火墙

文章目录

一：华为防火墙产品介绍

USG2100

USG6600

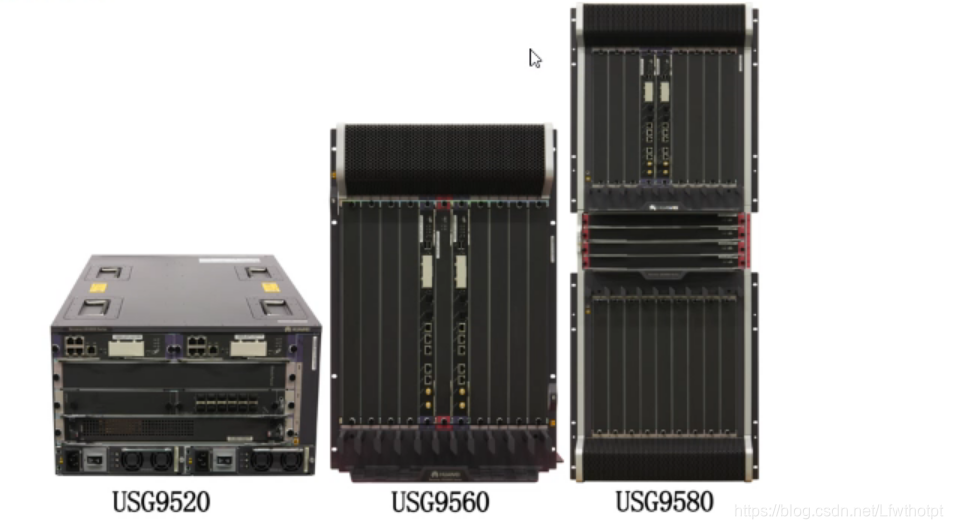

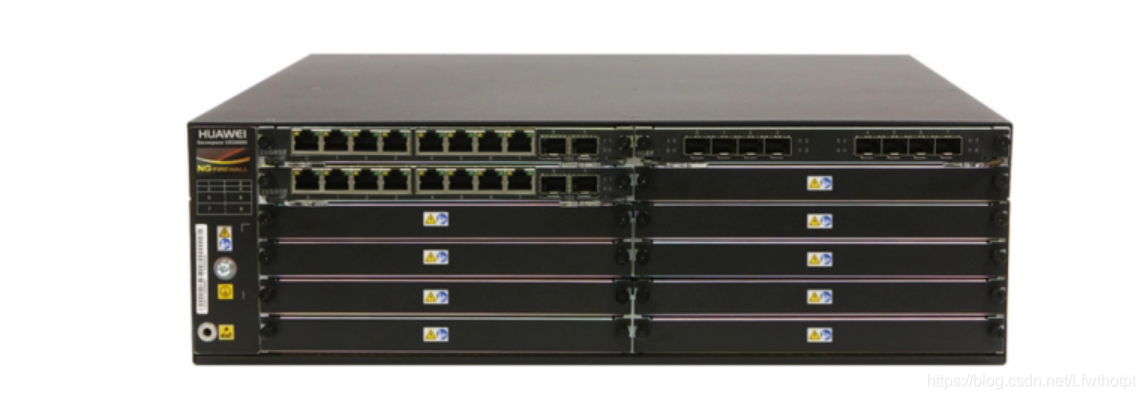

USG9500

在这里插入图片描述

在这里插入图片描述

备注：详细硬件可以到华为官网或者淘宝上面看

1.二层
华为三层s系列 S5352C-EI

通常运营商会买三层设备当二层用，因为性能更好
千万不要说配过傻瓜式交换机

2.三层的网络设备
服务器比如ATAE服务器（重）一般放在机柜下面，路由器交换机等网络设备（轻）放在上面，配过华为的路由器 AR1220C AR1220s 中小型企业
SRG路由器是运营商用的

2.防火墙
企业用USG防火墙
运营商E1000E-N3/N5

二：防火墙的工作原理

2.1 防火墙的工作模式

  • 路由模式

当防火墙处于内部网路和外部网络中间时，需要将防火墙的内部网络、外部网络、DMZ三个区域分配不同地址段的时候，这个时候防火墙首先是台路由器，人后在提供其他的防火墙功能。

  • 透明模式

华为防火墙通过二层和外相连接时候，则防火墙处于透明模式下。

相当于二层交换机，透明模式可以监控数据，相当于一个门卫，检查流量

  • 混合模式

既处于路由接口模式又处于透明模式下，则防火墙是混合模式。

目前只用于透明模式下的双机热备的特殊应用中。别的环境不用

2.2 华为防火墙安全区域划分

  • Trust

接口默认在trust区域

主要用户连接公司内部网络，优先级是85，安全等级较高

  • Untrust

外部网络，优先级5，安全等级低

  • DMZ

非军事化区域、是一个军事用语，是介于军事管事区和公共区域之间的一个区域，优先级50，安全等级中

  • Local

通常定义防火墙本身，优先级100，是最高的

防火墙除了转发的流量外，其自己也有收发流量，如控制流量、动态路由协议等，这些报文通常都是从Local区域发送的。

  • 其他区域（自定义区域）

用户自定义区域，默认最多16个区域，默认没有优先级，所以要自己配置优先级

备注：

流量从优先级高的区域流向优先级低的区域，是不需要设置规则策略的，如果想要允许流量从优先级的区域向优先级高的区域发送信息，就需要设置规则策略

默认情况下，华为防火墙因为优先级的关系，默认拒绝任何区域之间的流量，如需放行指定的流量，需要管理员设置策略

为了安全考虑，防火墙的外网口是不可以被ping的

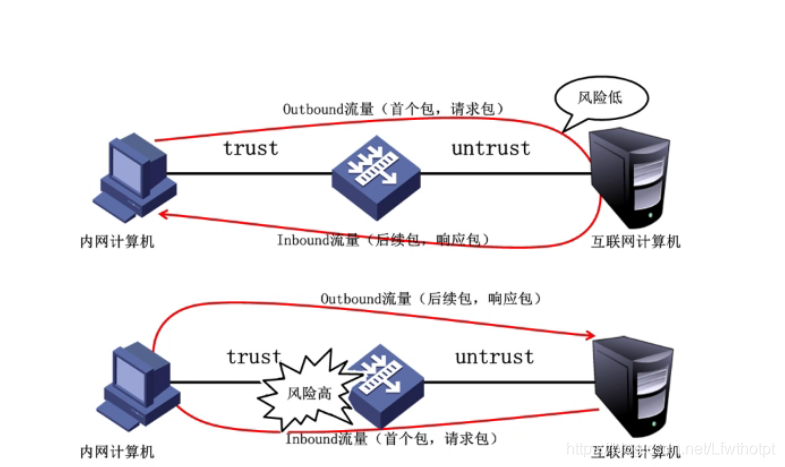

2.3 防火墙Inbound和Outbound

Inbound

数据由等级低的流向等级高的，如untrust(5) 区域流向trust(85)

outbound

数据由等级高的流向等级低的，如DMZ（50） 区域流向untrust(5)

在这里插入图片描述

2.4 状态化信息

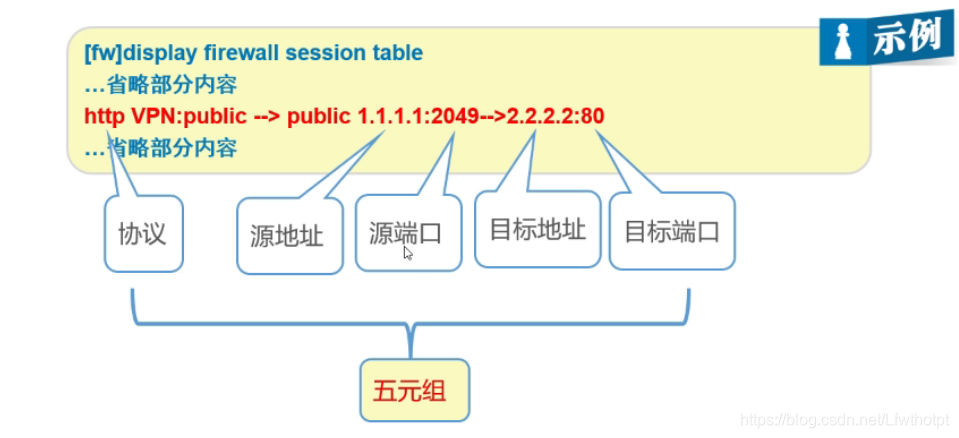

传统的防火墙都是基于5元组：源IP、目标IP、协议、端口号、目标端口号

状态化信息保存到连接表内

在这里插入图片描述

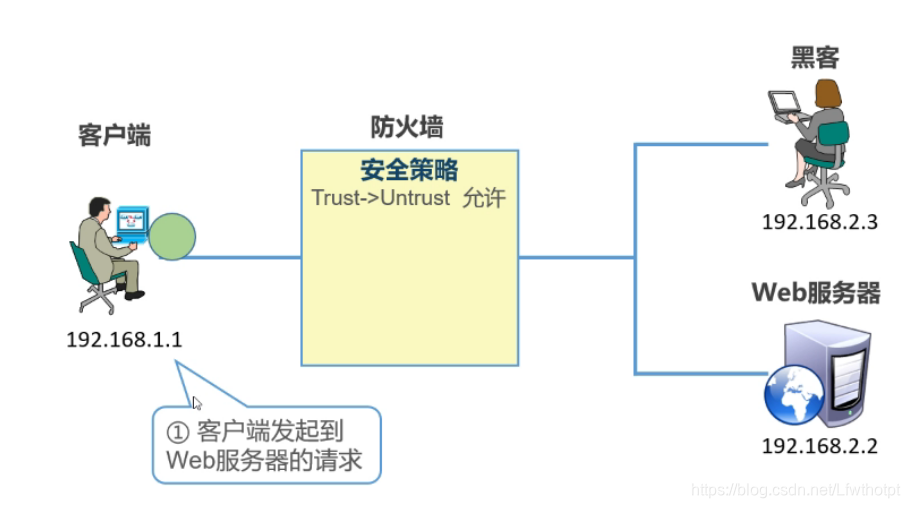

1.客户端发起到外网web服务器的请求
在这里插入图片描述

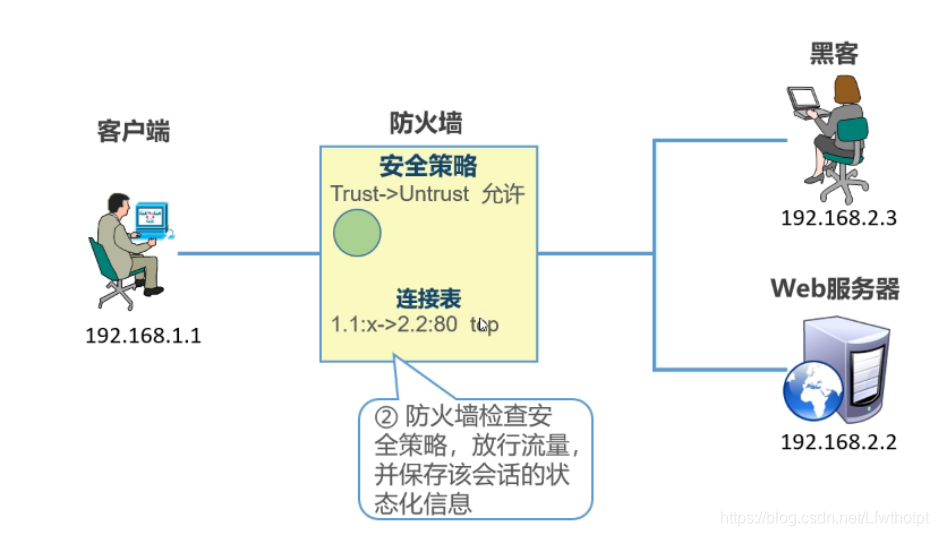

2.防火墙检查安全策略，放行流量，并保存该会话的状态化信息

在这里插入图片描述

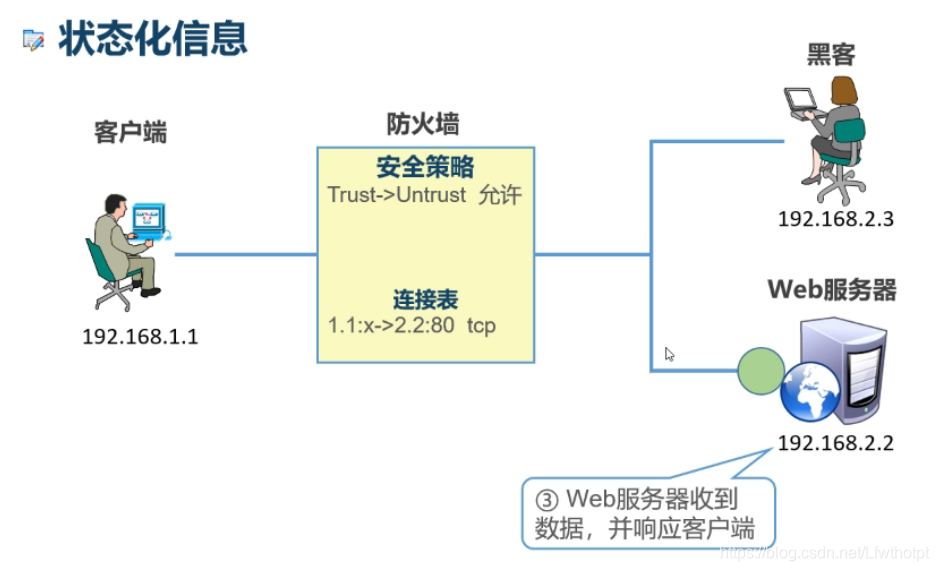

3.Web服务端接收到数据，响应客户端，ack并syn
在这里插入图片描述

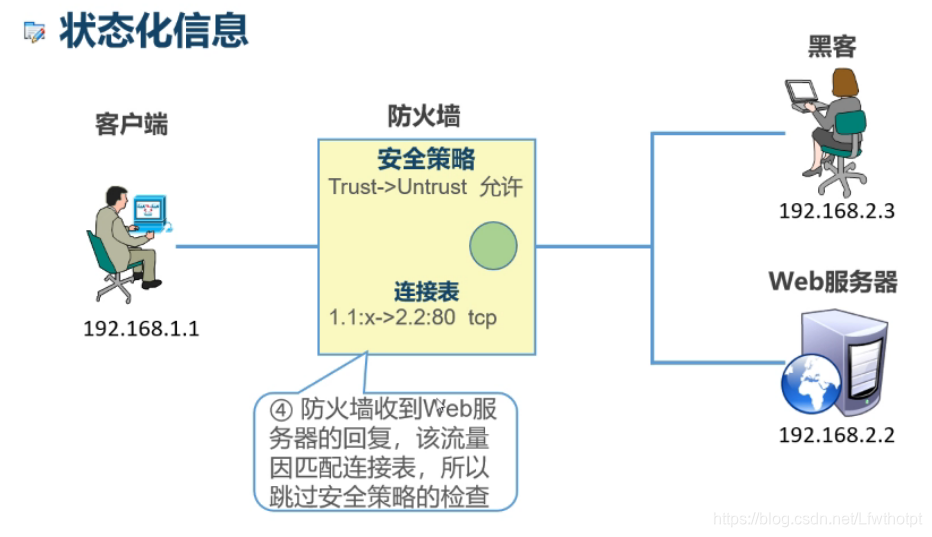

4.防火墙收到web服务端的回复，该流量因匹配连接表，所以跳过安全策略的检查

在这里插入图片描述

因为首个数据包成功被安全策略放行，所以返回流量可以通过状态话信息直接放行

2.5 安全策略

默认情况下，华为防火墙的策略有如下特点：

  • 任何2个安全区域的优先级不能相同
  • 本域内不同接口间的报文不过滤直接转发
  • 接口没有加入域之前不能转发包文
  • 在USG6600系列防火墙上默认是没有安全策略的，也就是说，不管是什么区域之间项目访问，都必须要配置安全策略，除非是同一区域报文传递。

在这里插入图片描述

新一代的防火墙除了传统的5元组之外，还加入了应用（识别软件）、内容（识别数据信息）、时间、用户、威胁（识别木马病毒）、位置进行深层次探测。

三：设备管理方式

3.1 AAA（Authentication Authorization Accounting）认证

  • 认证
  • 授予一定的权限
  • 统计登陆用户

3.2 常见的管理方式

  • console 最安全的是console
  • telnet 通常用的是telnet
  • web web界面通常不可以登，安全性低
  • ssh

telnet管理方式及配置

  • 登陆console控制台
  • 配置防火墙的接口
  • 打开防火墙的telnet功能
  • 配置防火墙允许远程管理
  • 接口加入安全区域
  • 配置安全策略
  • 配置认证方式及用户
  • 客户端测试

四：实操

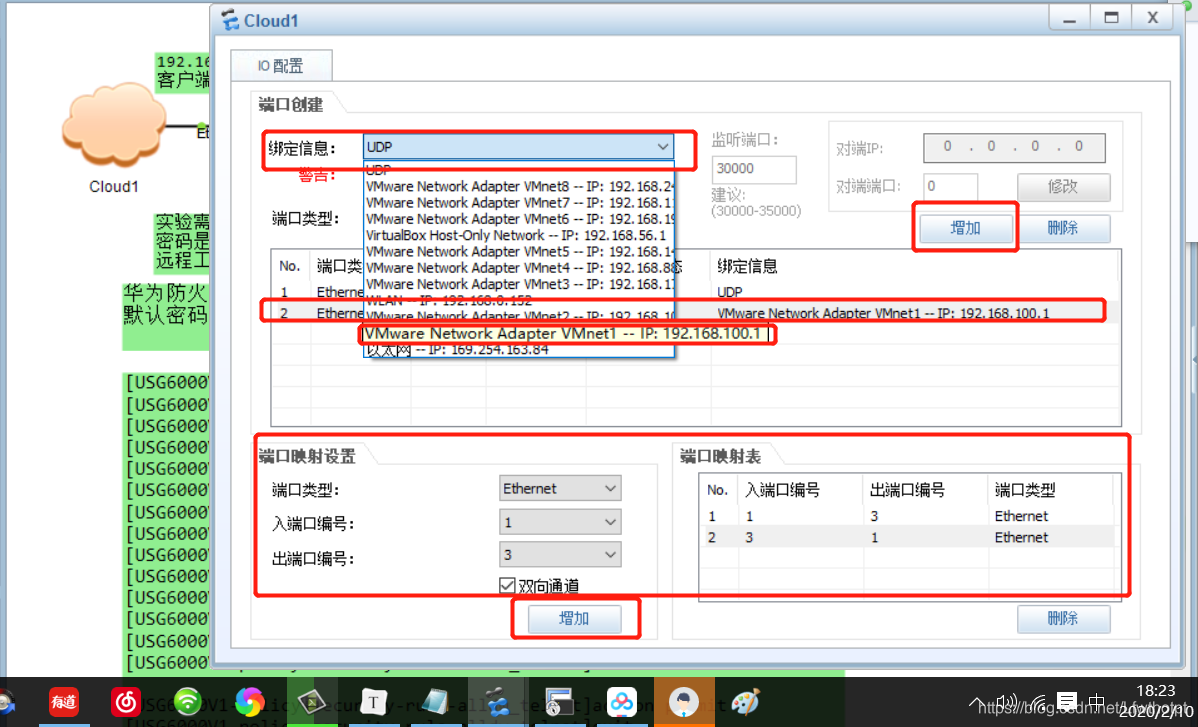

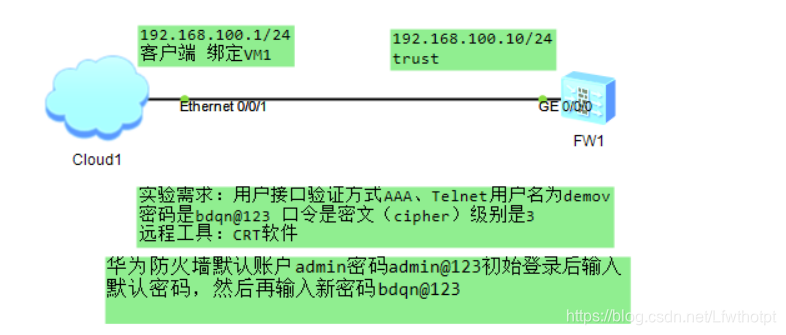

USG6000的初始账号为admin,初始密码为Admin@123

在这里插入图片描述
在这里插入图片描述

4.1 首先先测试telnet

Username:admin
Password:Admin@123
The password needs to be changed. Change now? [Y/N]: y
Please enter old password: Admin@123
Please enter new password: 自己输
Please confirm new password:

 Info: Your password has been changed. Save the change to survive a reboot.
*************************************************************************
*         Copyright (C) 2014-2018 Huawei Technologies Co., Ltd.         *
*                           All rights reserved.                        *
*               Without the owner's prior written consent,              *
*        no decompiling or reverse-engineering shall be allowed.        *
*************************************************************************

<USG6000V1>system-view
Enter system view, return user view with Ctrl+Z.
[USG6000V1]sysname FW
[FW]un in en
Info: Saving log files...
Info: Information center is disabled.
[FW]int g 0/0/0
//进入接口
[FW-GigabitEthernet0/0/0]ip add 192.168.100.10 24
配置IP地址
[FW-GigabitEthernet0/0/0]un sh
Info: Interface GigabitEthernet0/0/0 is not shutdown.
[FW-GigabitEthernet0/0/0]service-manage enable
在接口内配置接口服务管理，开启，允许telnet 服务
[FW-GigabitEthernet0/0/0]service-manage telnet permit
[FW-GigabitEthernet0/0/0]q
[FW]telnet server enable
在全局模式开启telnet服务
Warning: Telnet is not a secure protocol, and it is recommended to use Stelnet.
[FW]firewall zone trust
//进入trust区域，将接口加入
[FW-zone-trust]add int g 0/0/0
 Error: The interface has been added to trust security zone.
[FW-zone-trust]q
[FW]security-policy
配置安全策略
[FW-policy-security]rule name allow_telnet
起个名字
[FW-policy-security-rule-allow_telnet]source-zone trust
源区域是trust
[FW-policy-security-rule-allow_telnet]destination-zone local
目标区域是local，也就是防火墙的内部区域
[FW-policy-security-rule-allow_telnet]action permit
动作是允许
[FW-policy-security-rule-allow_telnet]quit
[FW-policy-security]q
[FW]user-interface vty 0 4
进入用户配置认证模式
[FW-ui-vty0-4]authentication-mode aaa
认证模式是aaa
Warning: The level of the user-interface(s) will be the default level of AAA use
rs, please check whether it is correct.
[FW-ui-vty0-4]protocol inbound telnet
允许通过telnet服务，从级别低的流向级别高的
[FW-ui-vty0-4]q
[FW]aaa
进入aaa模式
[FW-aaa]manager-user demo
[FW-aaa-manager-user-demo]password cipher bdqn@123
Info: You are advised to config on man-machine mode.
[FW-aaa-manager-user-demo]service-type telnet
Warning: The user access modes include Telnet or FTP, so security risks exist.
[FW-aaa-manager-user-demo]level 3

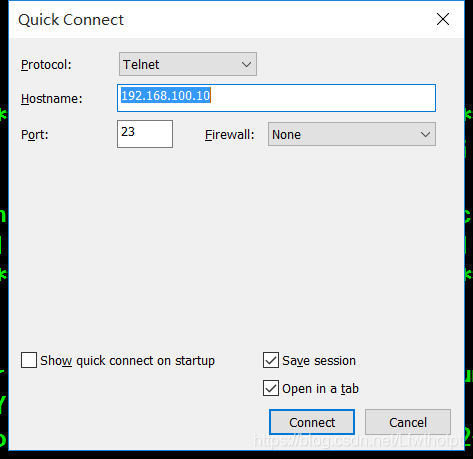

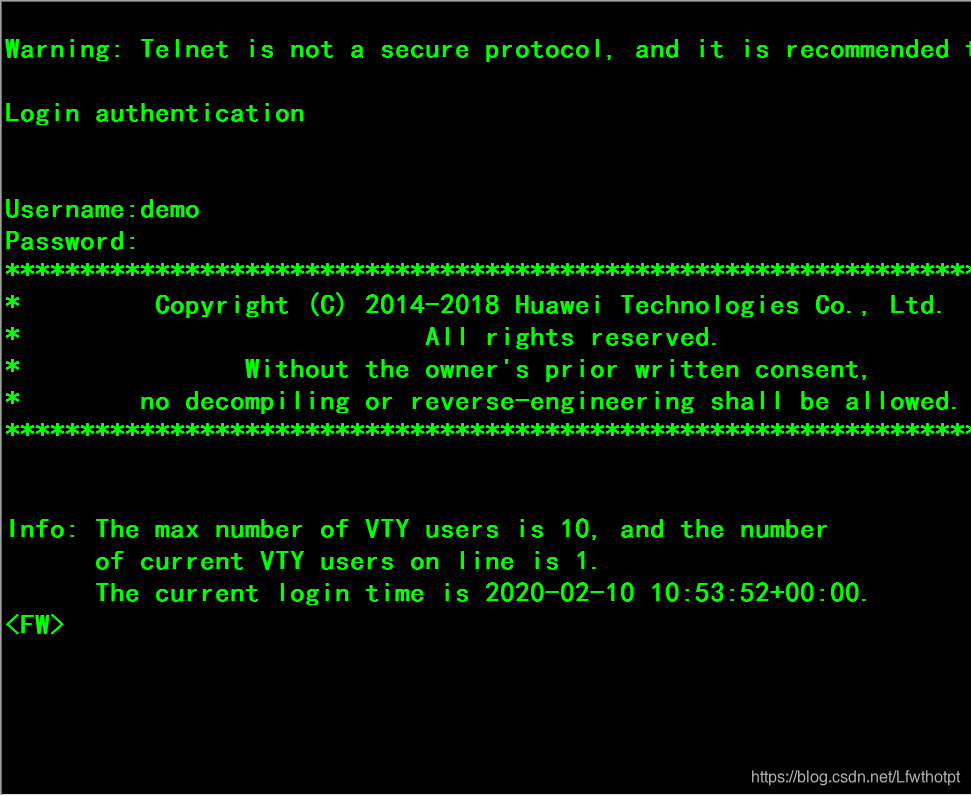

打开crt

在这里插入图片描述
在这里插入图片描述

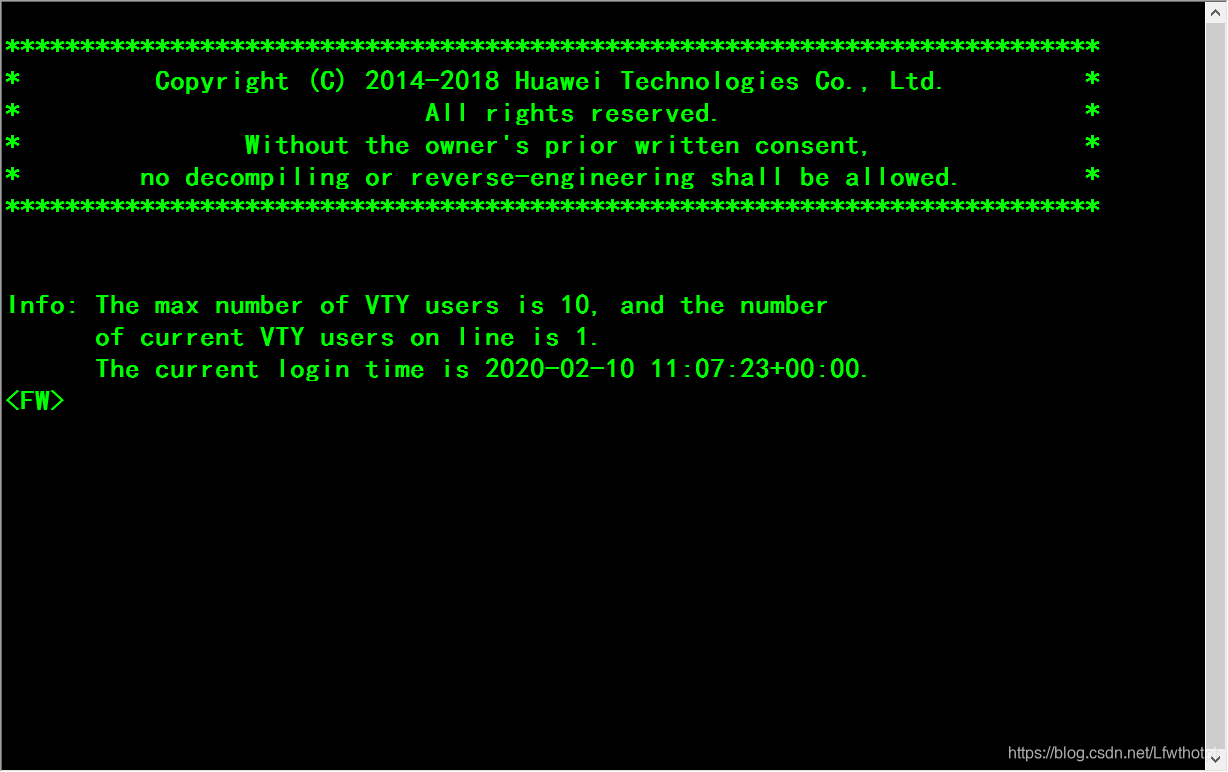

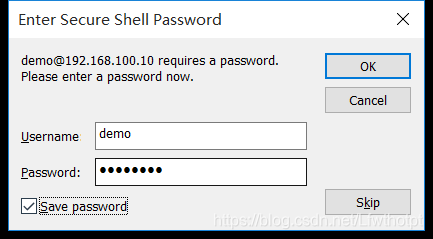

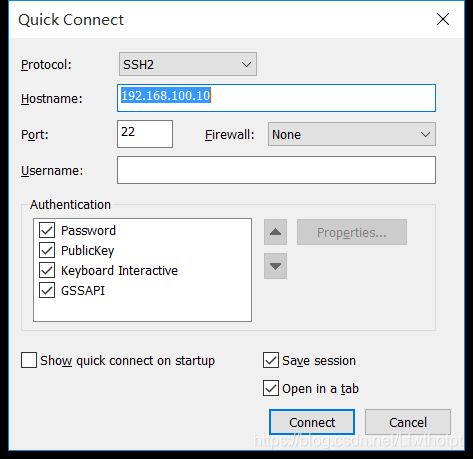

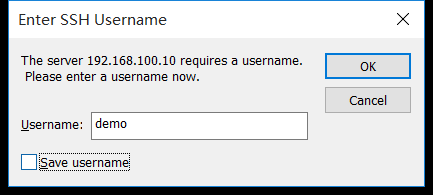

4.2 ssh

[FW]int g 0/0/0
[FW-GigabitEthernet0/0/0]dis this
2020-02-10 10:56:32.230
#
interface GigabitEthernet0/0/0
 undo shutdown
 ip binding vpn-instance default
 ip address 192.168.100.10 255.255.255.0
 alias GE0/METH
 service-manage telnet permit
#
return
[FW-GigabitEthernet0/0/0]service-manage ssh permit
[FW-GigabitEthernet0/0/0]dis this
2020-02-10 10:57:41.140
#
interface GigabitEthernet0/0/0
 undo shutdown
 ip binding vpn-instance default
 ip address 192.168.100.10 255.255.255.0
 alias GE0/METH
 service-manage ssh permit
 service-manage telnet permit
#
return
[FW]rsa local-key-pair create 	//创建Rsa密钥对
The key name will be: FW_Host
The range of public key size is (2048 ~ 2048).
NOTES: If the key modulus is greater than 512,
       it will take a few minutes.
Input the bits in the modulus[default = 2048]:
Generating keys...
.....+++++
........................++
....++++
...........++

[FW]aaa
[FW-aaa]manager-user demo
[FW-aaa-manager-user-demo]dis this
2020-02-10 11:03:00.830
#
 manager-user demo
  password cipher @%@%$i\48>Cr)>T(t%4FRh8@a*k8^;AM!V,9/1TYKIPVn5W!*k;a@%@%
  service-type telnet
  level 3
#
return
[FW-aaa-manager-user-demo]service-type ssh
[FW-aaa-manager-user-demo]q
[FW-aaa]q
[FW]stelnet server enable
Info: Succeeded in starting the Stelnet server.
[FW]user-interface vty 0 4
[FW-ui-vty0-4]authentication-mode aaa
Warning: The level of the user-interface(s) will be the default level of AAA use
rs, please check whether it is correct.
[FW-ui-vty0-4]protocol inbound ssh
[FW-ui-vty0-4]q

在这里插入图片描述
在这里插入图片描述
在这里插入图片描述
在这里插入图片描述

4.3 接下来测试web

[FW]int g 0/0/0
[FW-GigabitEthernet0/0/0]service-manage https permit
[FW]aaa
[FW-aaa]manager-user demo
[FW-aaa-manager-user-demo]dis this
2020-02-10 11:10:02.710
#
 manager-user demo
  password cipher @%@%$i\48>Cr)>T(t%4FRh8@a*k8^;AM!V,9/1TYKIPVn5W!*k;a@%@%
  service-type ssh
  level 3
#
return
[FW-aaa-manager-user-demo]service-type web
[FW-aaa-manager-user-demo]q

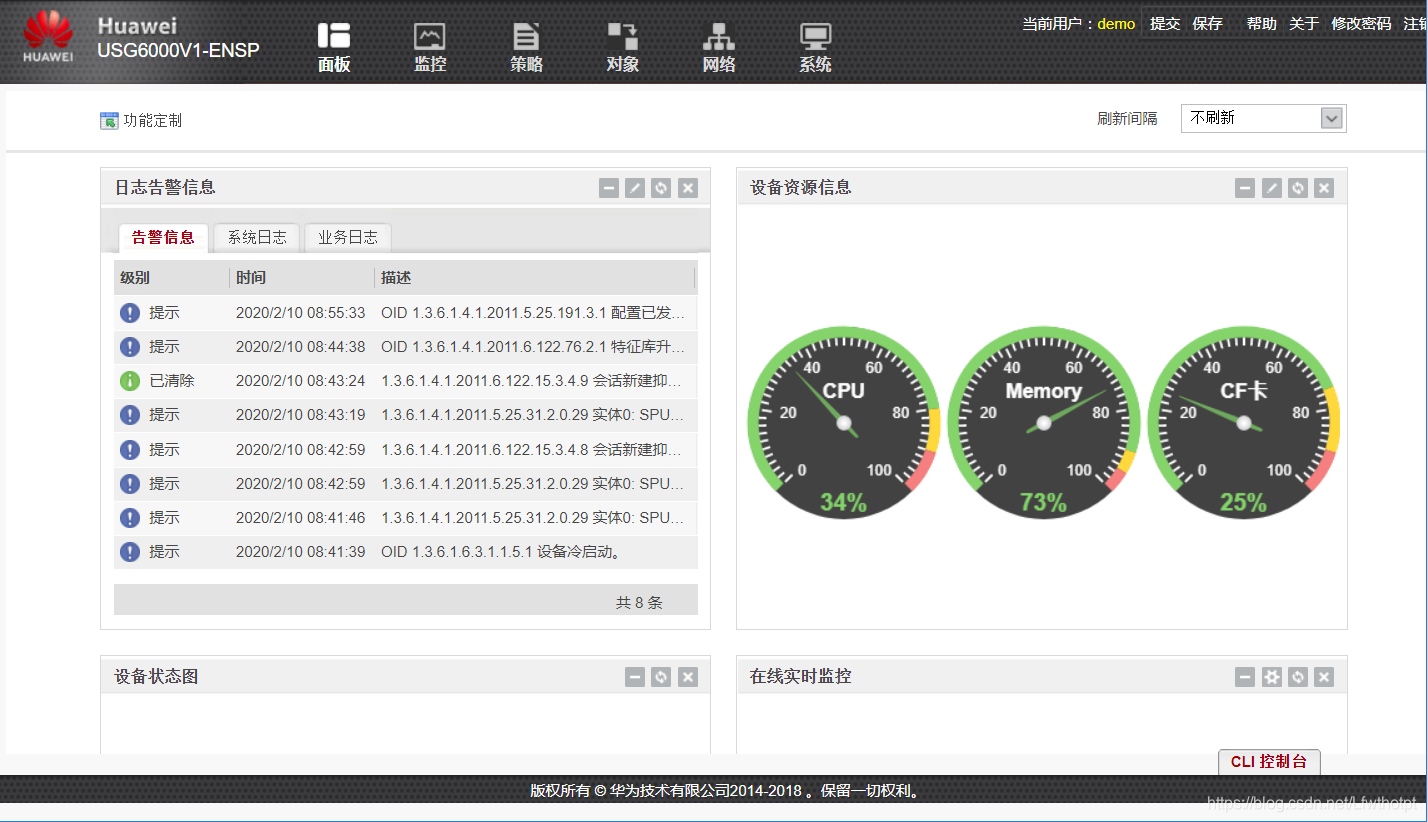

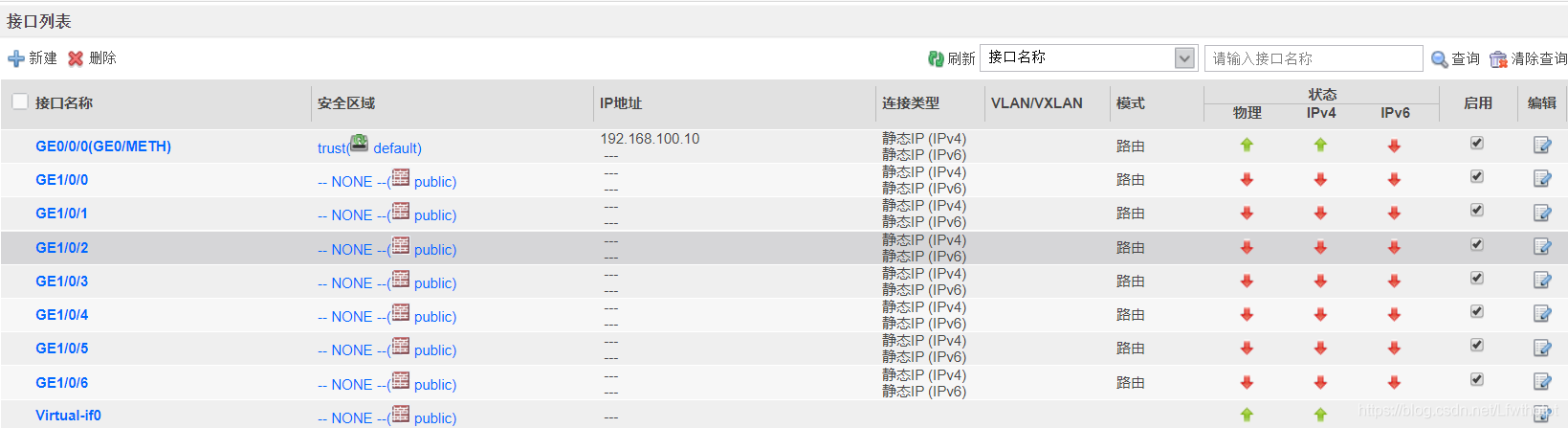

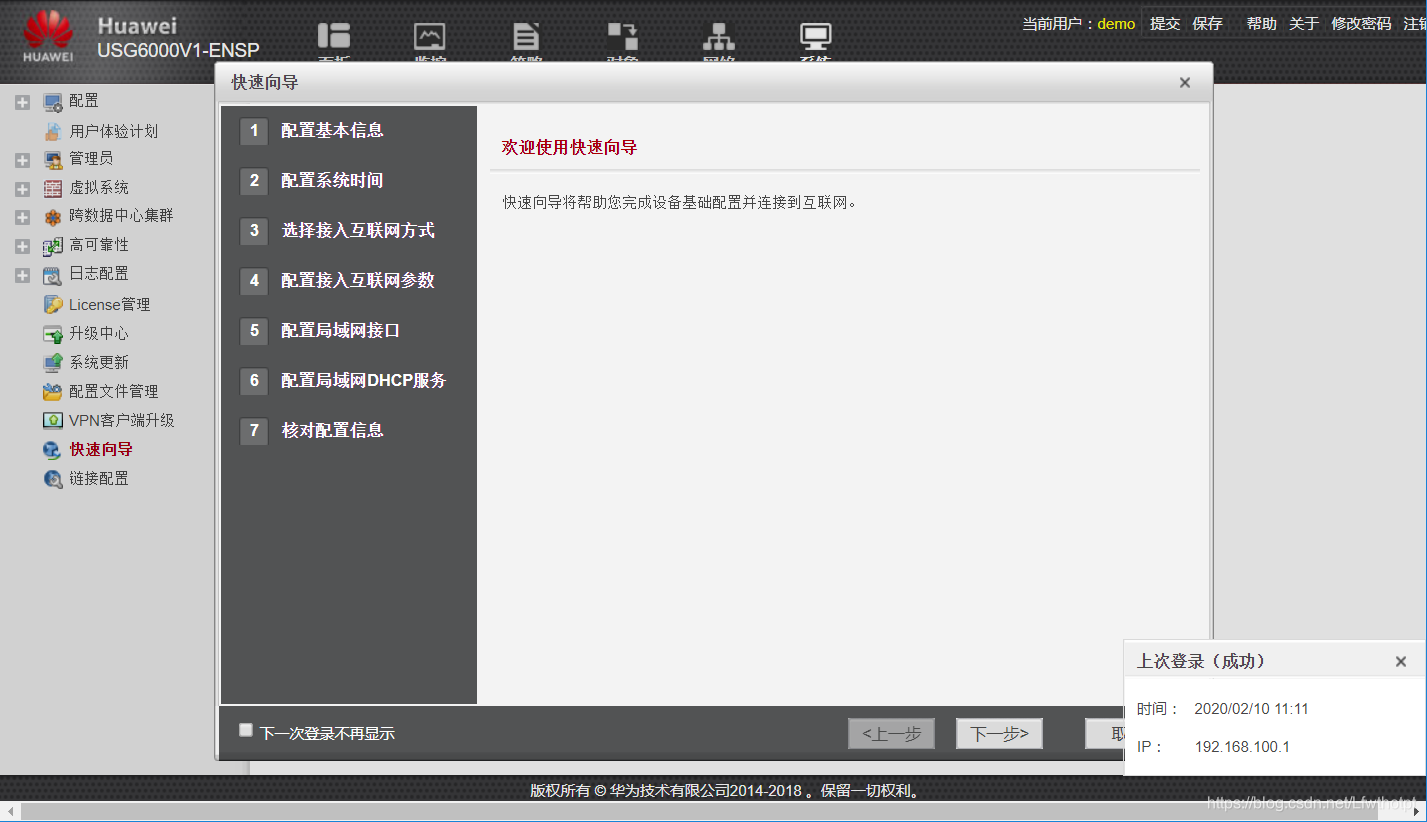

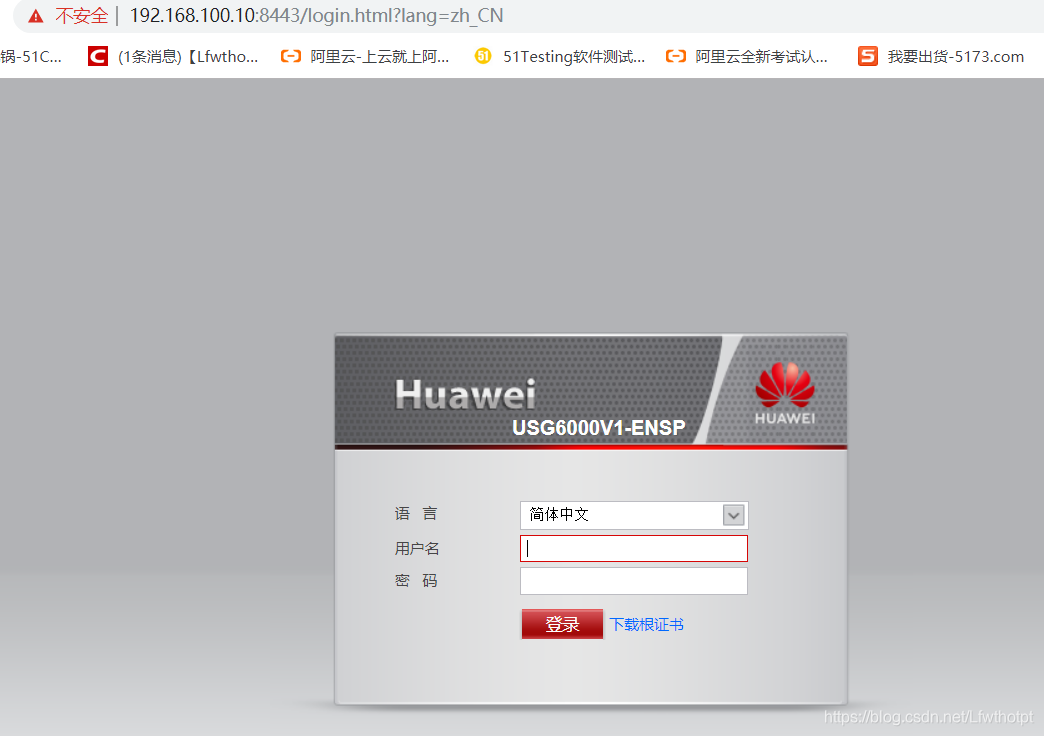

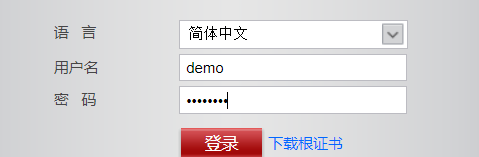

https://192.168.100.10:8443/

在这里插入图片描述
在这里插入图片描述
在这里插入图片描述
在这里插入图片描述
在这里插入图片描述
