引言：启航！点亮你的第一个嵌入式世界

你是否曾好奇，指尖大小的芯片如何操控钢铁机械？是否想揭开智能硬件背后的神秘面纱？此刻，一块不足巴掌大的STM32F103C8T6开发板，就是你的「创客通行证」。这不是一场艰深的理论课，而是一次从零开始的动手革命——无需电子基础，不用啃噬晦涩手册，只需跟随本章步骤，你将亲眼见证自己编写的代码如何让LED第一次为你闪烁！

作为ARM世界中最经典的入门芯片，STM32F103C8T6以性价比之王的姿态，承载了无数工程师的“第一次”。从智能家居到工业控制，它隐藏在你生活的每个智能角落。而本教程，将用标准库这把钥匙，为你打开最纯粹的嵌入式开发之门。

这一章，你将像组装“乐高”般完成硬件拼图的认知，并在实战中搭建起属于你的开发环境。无论是驱动安装的“小陷阱”，还是代码编译的“初次心跳”，我们已替你踩平所有弯路。记住，你即将点亮的不只是LED，而是整个物联网时代的星辰大海。 让我们握紧这份指南，踏上征程吧！

第一章 实战装备：认识立创·地阔星开发板与标准库环境搭建

1.1 开箱探秘：地阔星开发板全景图（硬件认知）

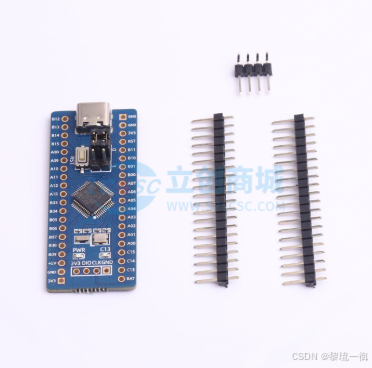

        如下图所示为立创·地阔星开发板

立创·地阔星开发板

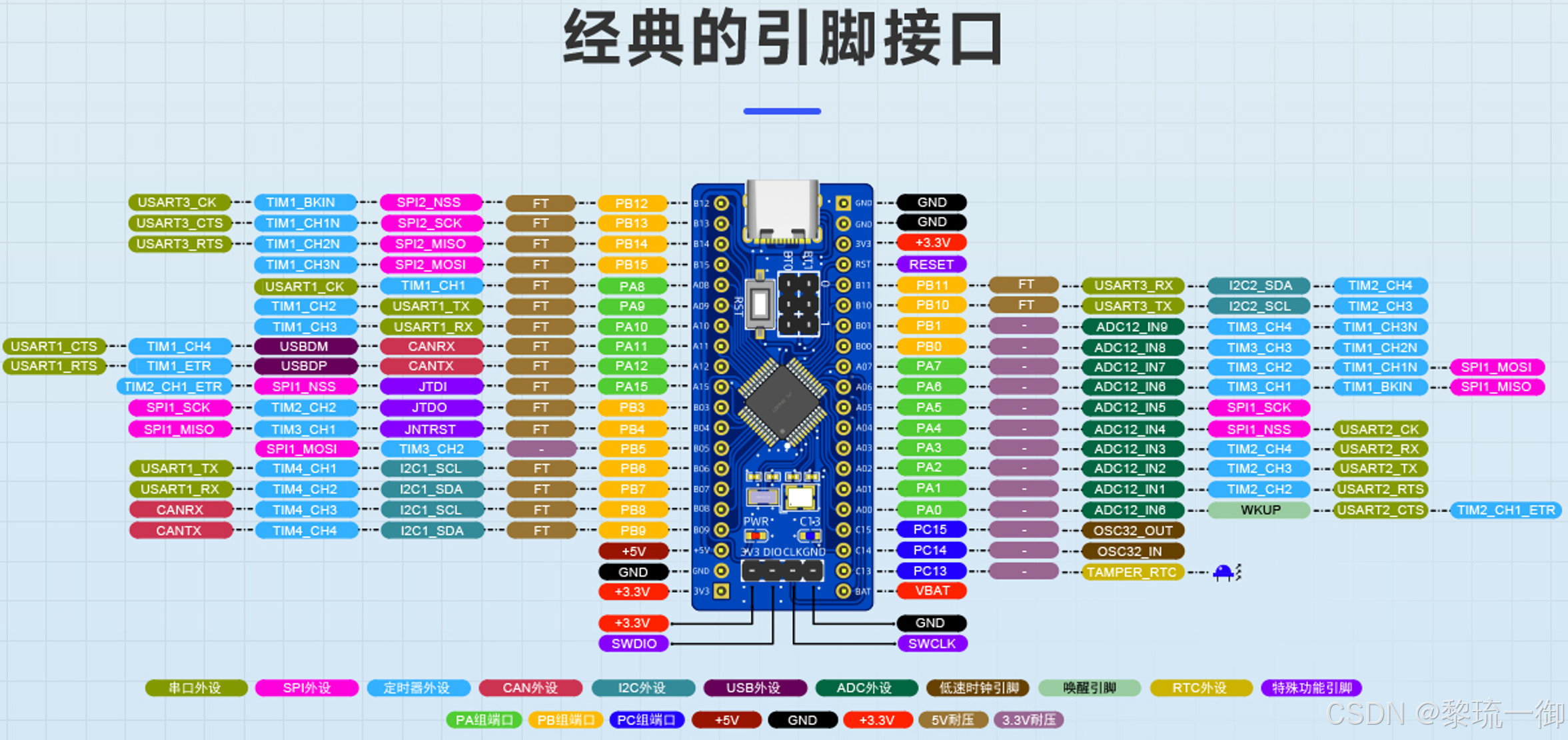

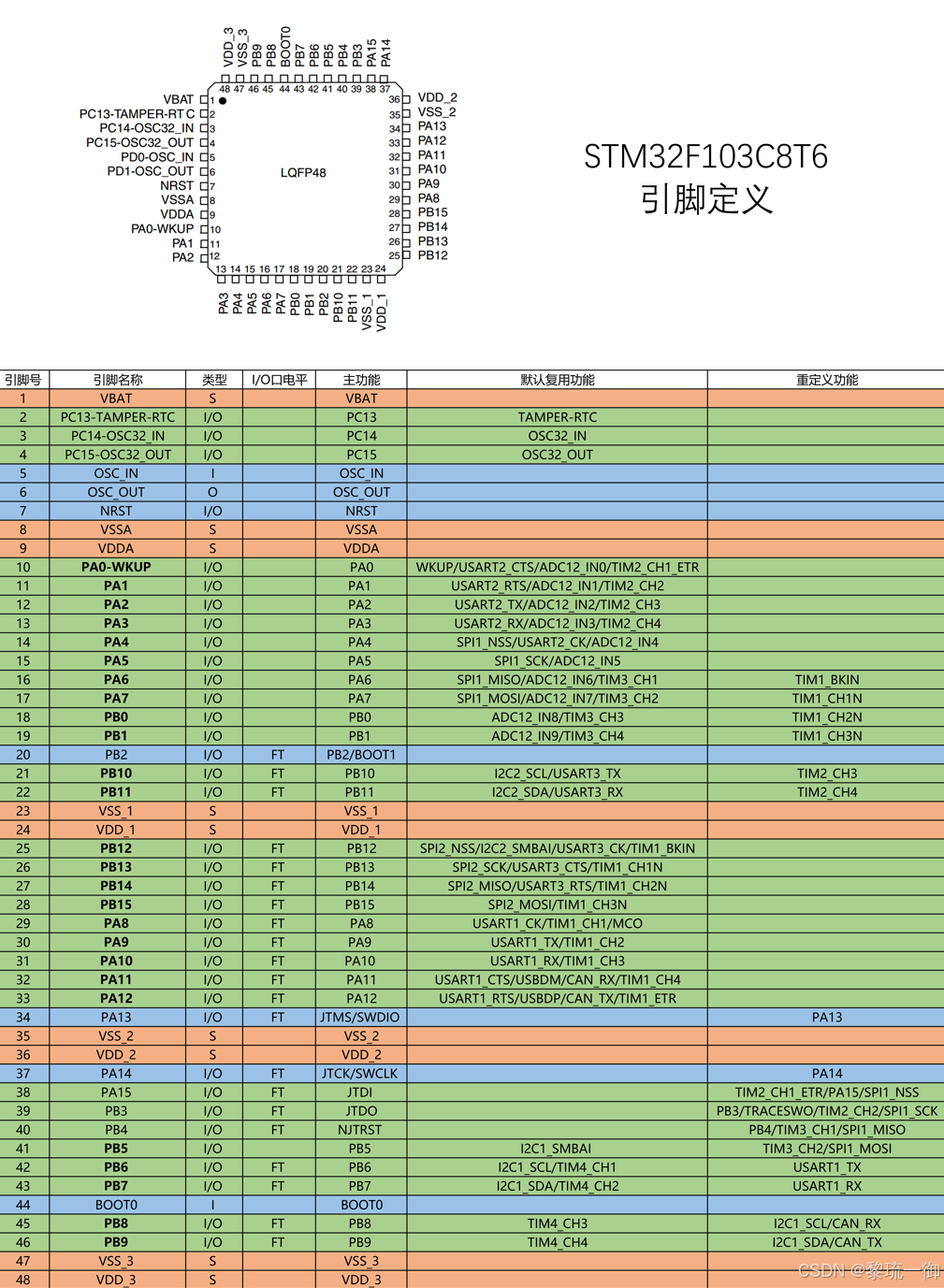

立创·地阔星引脚图

        TM32F103C8T6最小系统板 是面向嵌入式开发的高性价比核心控制板，搭载意法半导体（STMicroelectronics）经典的 Cortex-M3 架构微控制器 STM32F103C8T6。板载硬件资源精简高效，支持72MHz主频运行，集成64KB Flash与20KB SRAM，可满足实时控制、数据采集及物联网终端开发需求。该板通过 SWD接口（适配ST-Link/J-Link调试器）及 USB转串口模块 实现便捷编程调试，所有GPIO引脚以2.54mm间距排针引出，兼容面包板快速原型开发，并支持 Arduino UNO R3 扩展接口布局。核心电路包含8MHz外部晶振时钟源、3.3V稳压及硬件复位电路，提供ADC、PWM、I²C、SPI等丰富外设接口，适用于工业传感器驱动、电机控制、智能家居设备开发等场景，是学习ARM嵌入式系统及实战项目搭建的理想硬件平台。

1.2 战场布阵：标准库开发环境搭建（软件部署）

        Keil MDK安装与注册破解

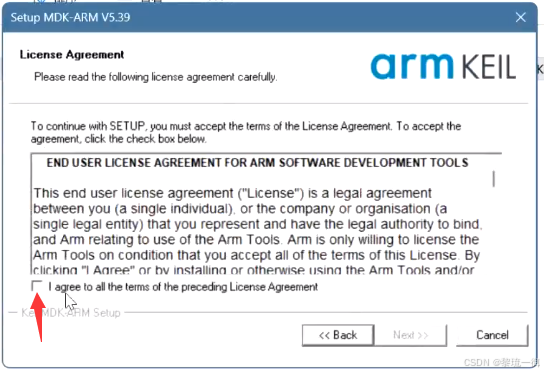

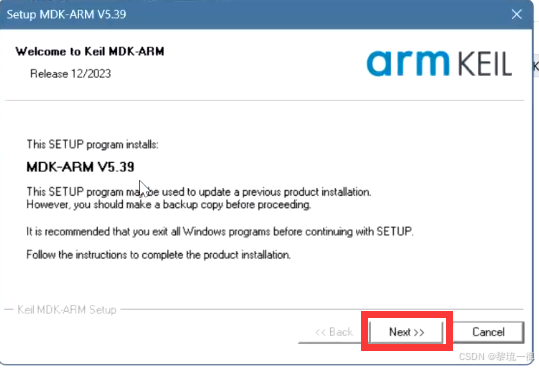

        进行Keil MDK安装，打开附件硬件包-KeilMDK安装包，双击运行MDK539.EXE，如图

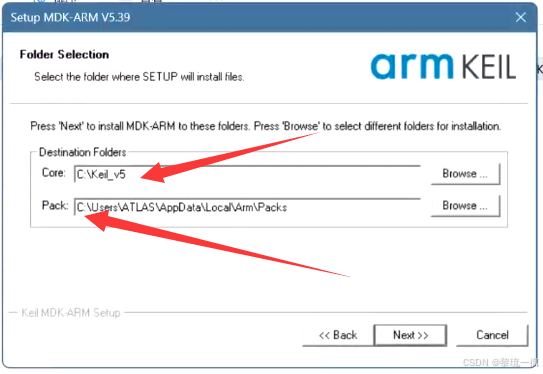

        选择文件安装位置，注意路径中不要出现中文

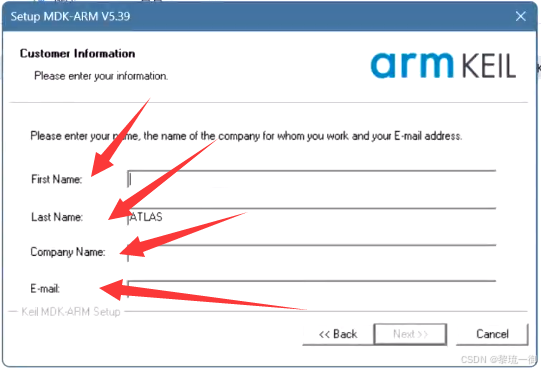

        填写各项信息，可以为空格

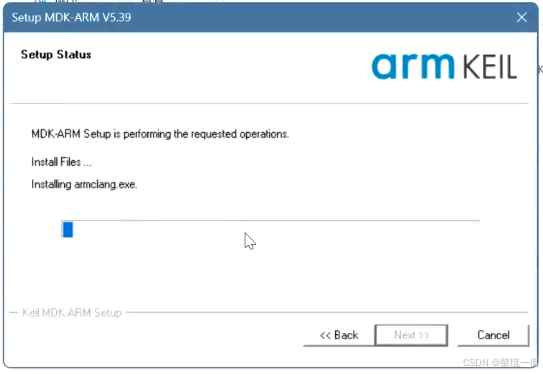

        等待程序安装完成

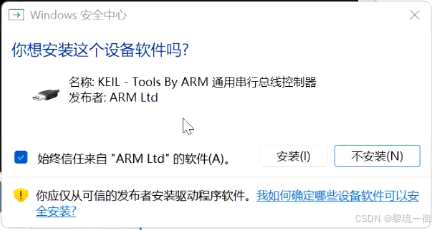

        在安装过程中部分机型会出现安装ULINK这个设备的驱动，安装即可

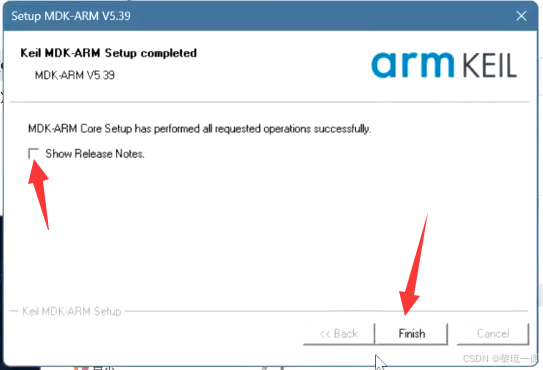

        安装完成后取消勾选箭头所指选项，点击Finish，程序会弹出固件包安装窗口，正常关闭即可，随后打开附件中硬件包-支持包部分。

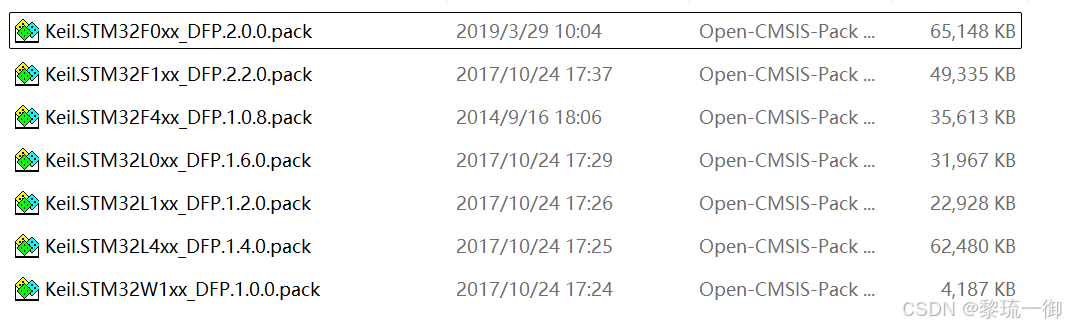

根据需求进行安装，本章需要安装Keil.STM32F1xx_DFP.2.2.0.pack

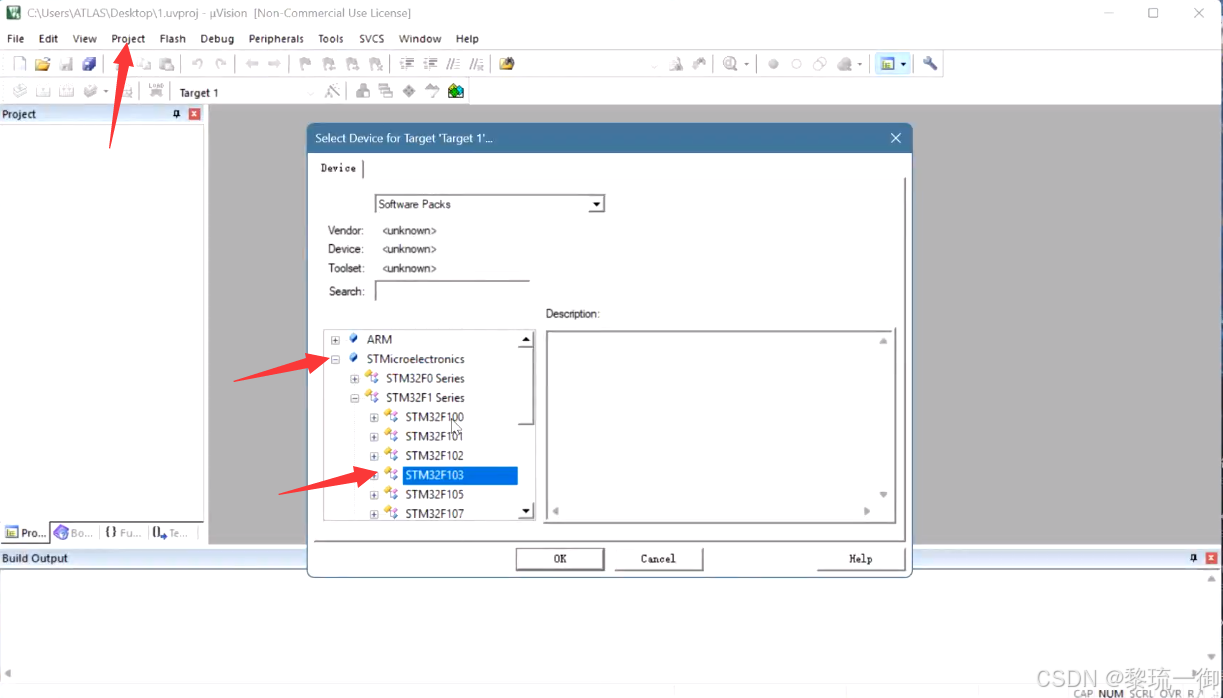

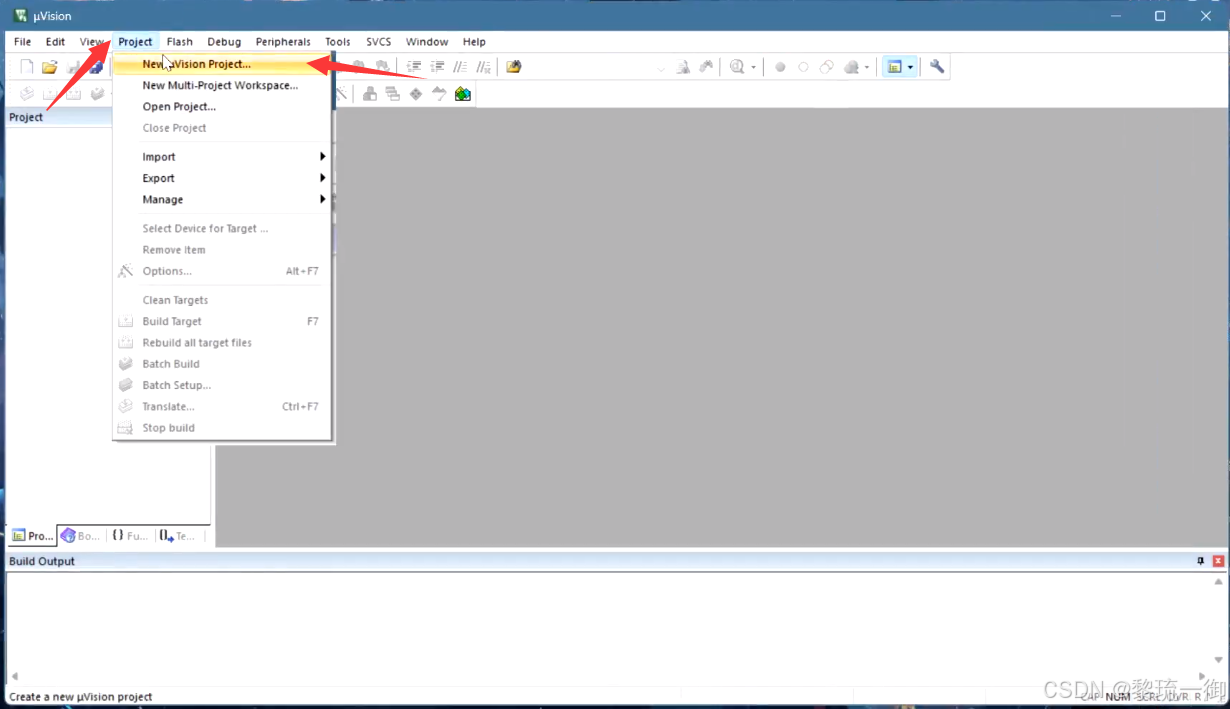

随后我们打开软件新建工程文件，可以看到我们安装的固件包，检查固件包是否安装成功，随后我们打开附件硬件包-支持包-keygen_new2032-keygen_new2032.exe进行激活，在打开前需要将电脑音量调小或调成静音。

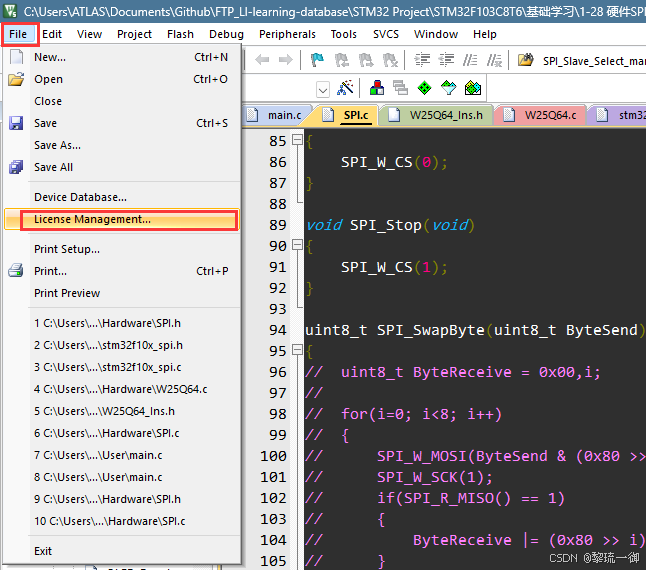

        再打开keil v5

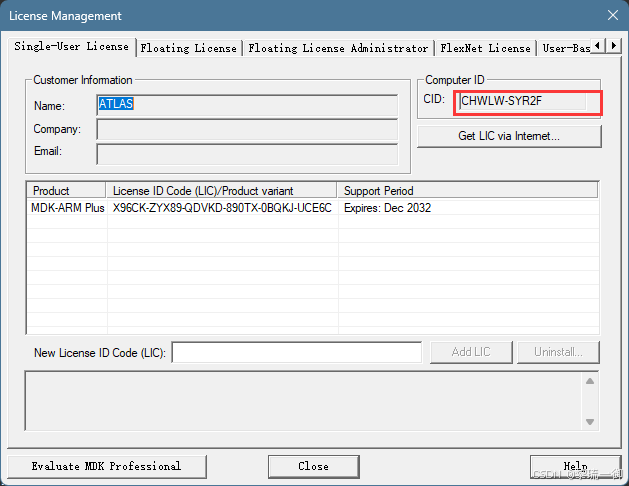

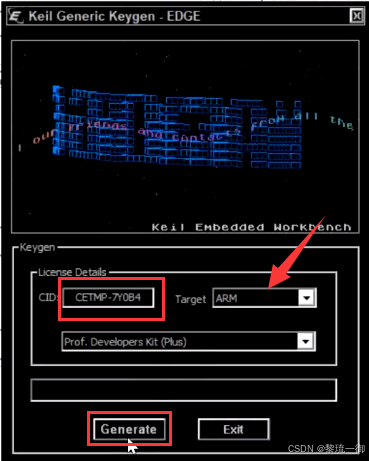

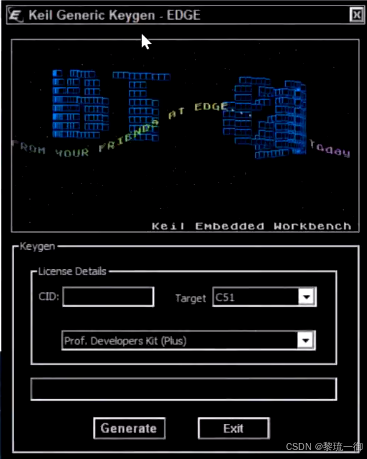

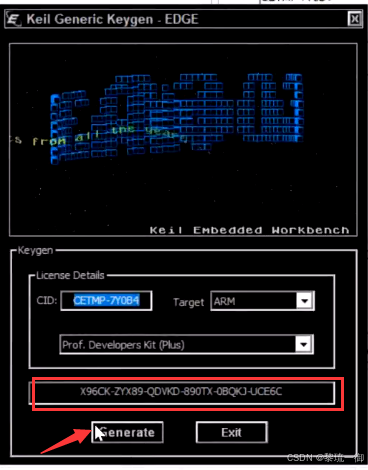

        复制框选的CID代码，回到keygen_new2032，如下图进行粘贴

        点击箭头所示框后，复制框选激活码，回到keil v5

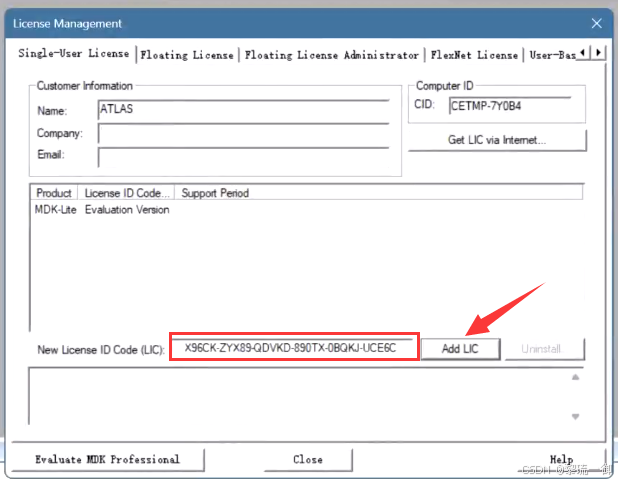

        粘贴到框选位置，点击Add LIC

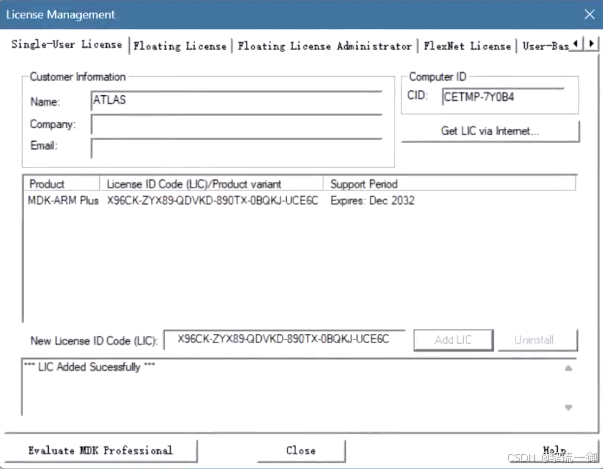

        出现如图所示即为成功，否则则多次生成激活码进行激活。

        激活完成后选择硬件包-支持包-CH340驱动和硬件包-支持包-STLink进行安装，支持安装即可。

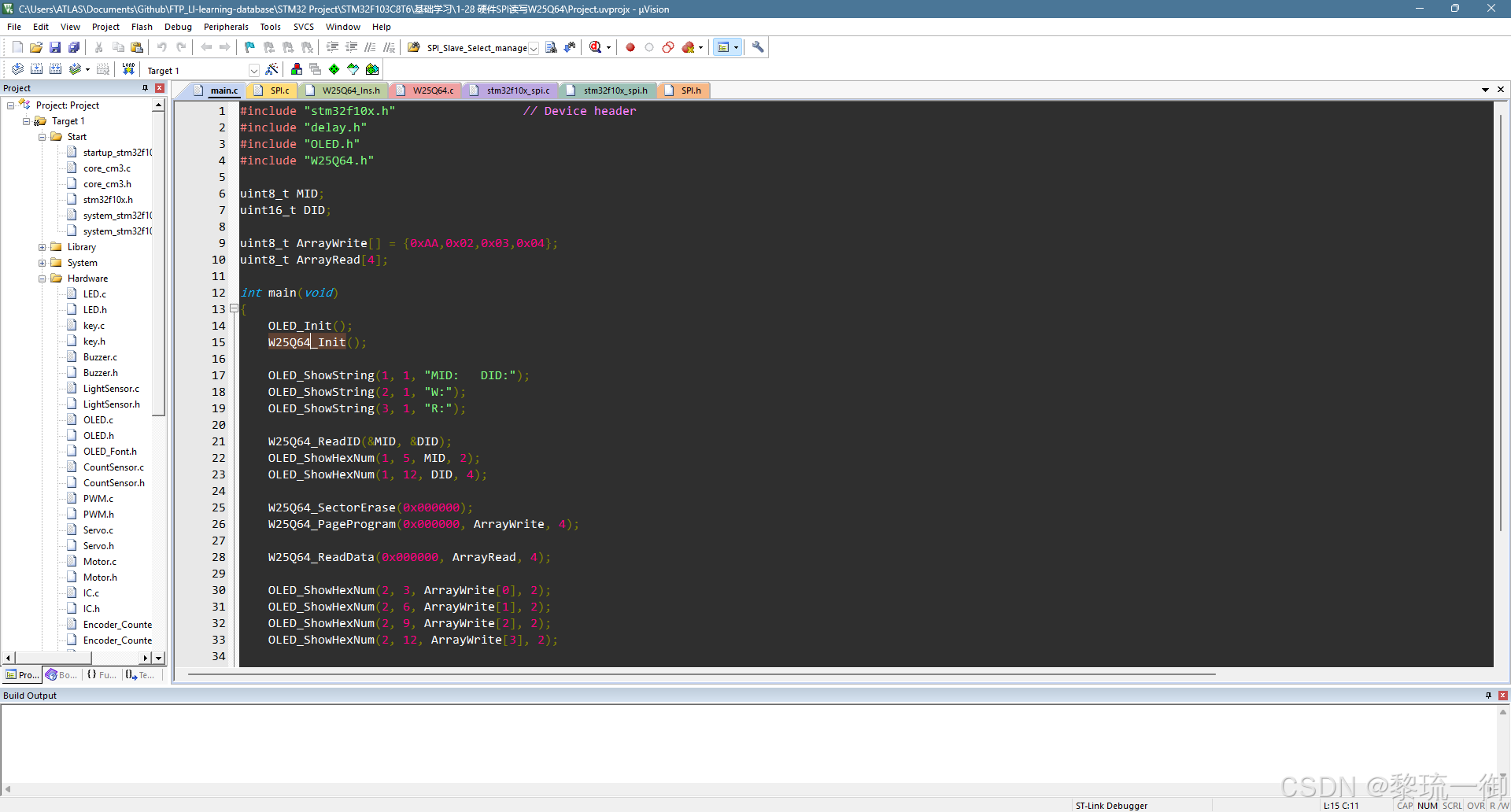

        附件包中还附带了硬件包-支持包-Keil主题文件可以修改keil的主题颜色，如图样式

        需要先安装文件中的字体文件，然后将硬件包-支持包-Keil主题文件-UV4 文件夹替换文件中的文件复制到keil_v5文件下UV4文件，路径与安装路径有关，默认路径为：C:\Keil_v5\UV4。

        其次为了方便各位进行学习，给各位准备了STM32F103模板工程文件硬件包-Project templates

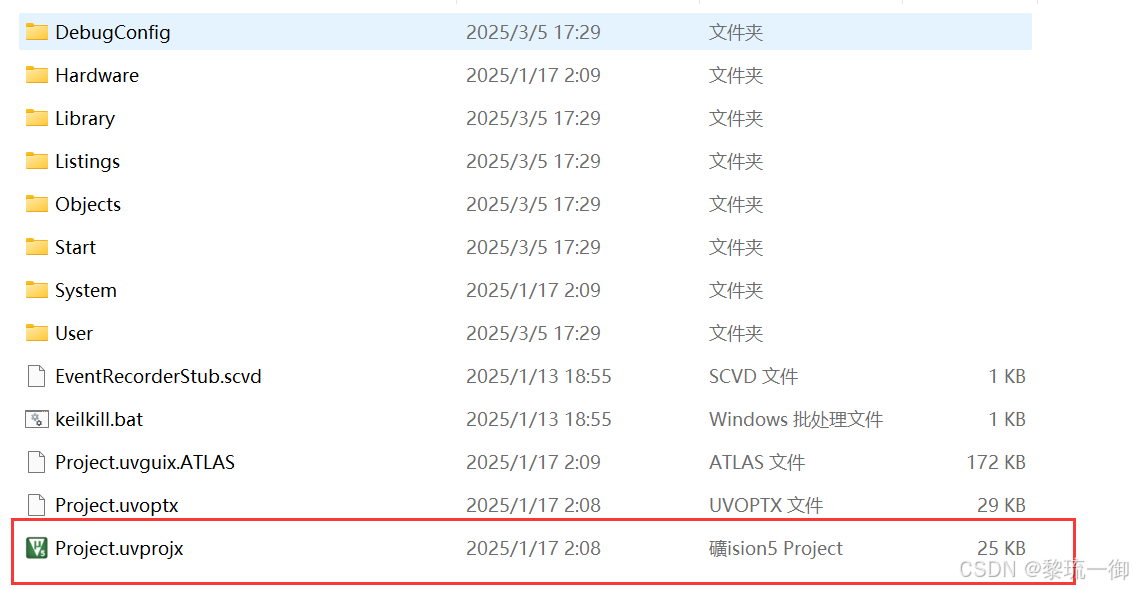

        通过图中框选位置打开工程

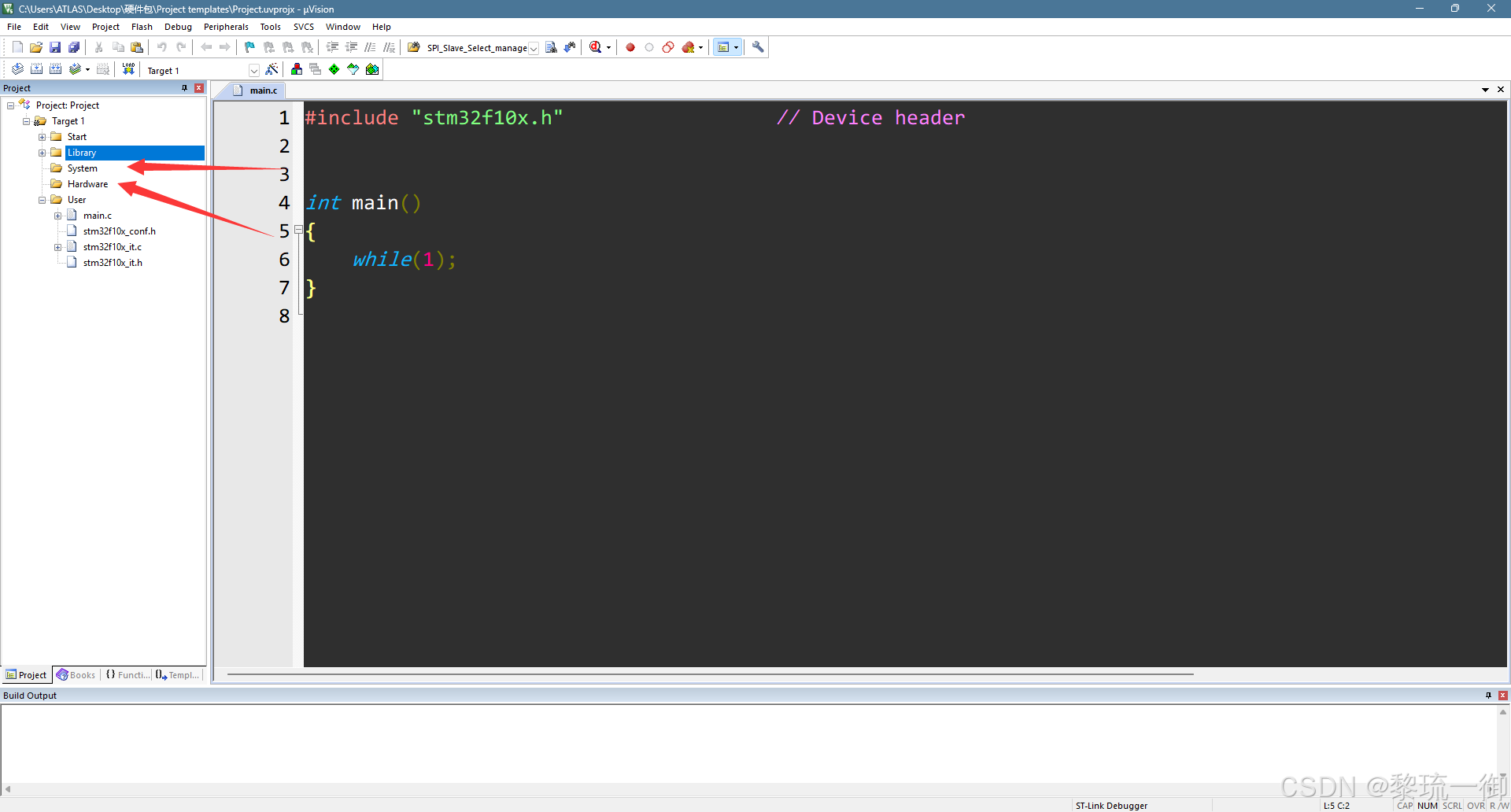

        当前工程文件省去配置支持文件和繁琐的配置问题，方便各位进行代码开发。箭头所指为Hardware（外部硬件函数库）和System（系统函数库）对代码文件进行分类管理。

        最后还需要安装5.06版本编译器，打开附件硬件包-ARMCompiler_506_Windows_x86_b960-Installer-setup.exe文件进行安装，正常安装即可。

        安装完成后打开Project templates工程

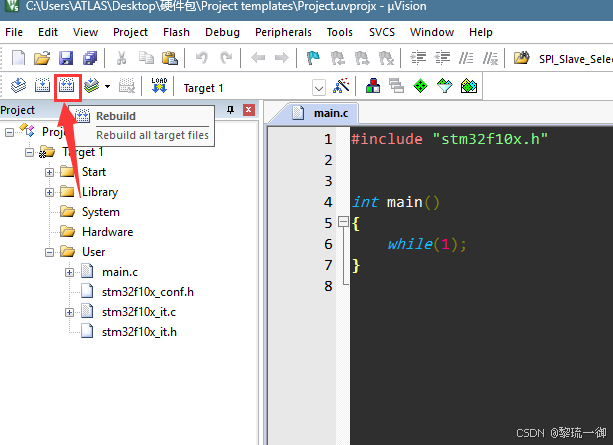

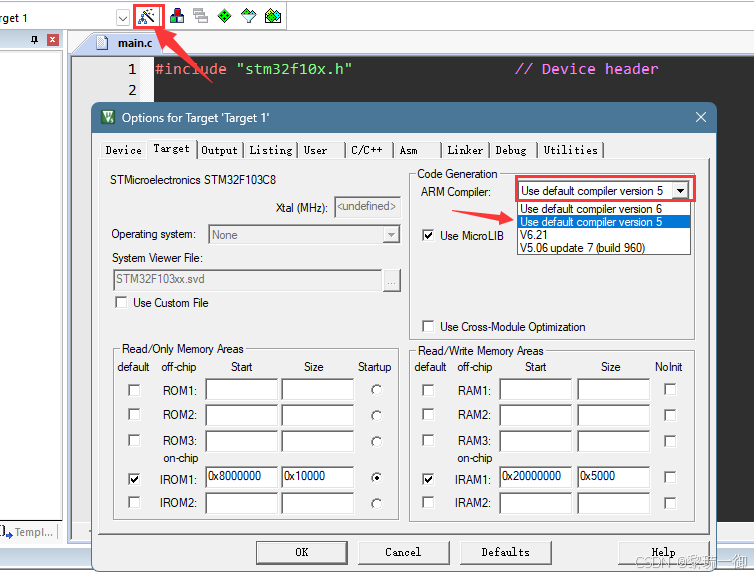

        按照上图进行选择，更换编译器，更换完成后对工程进行编译。点击下图箭头所指按键。

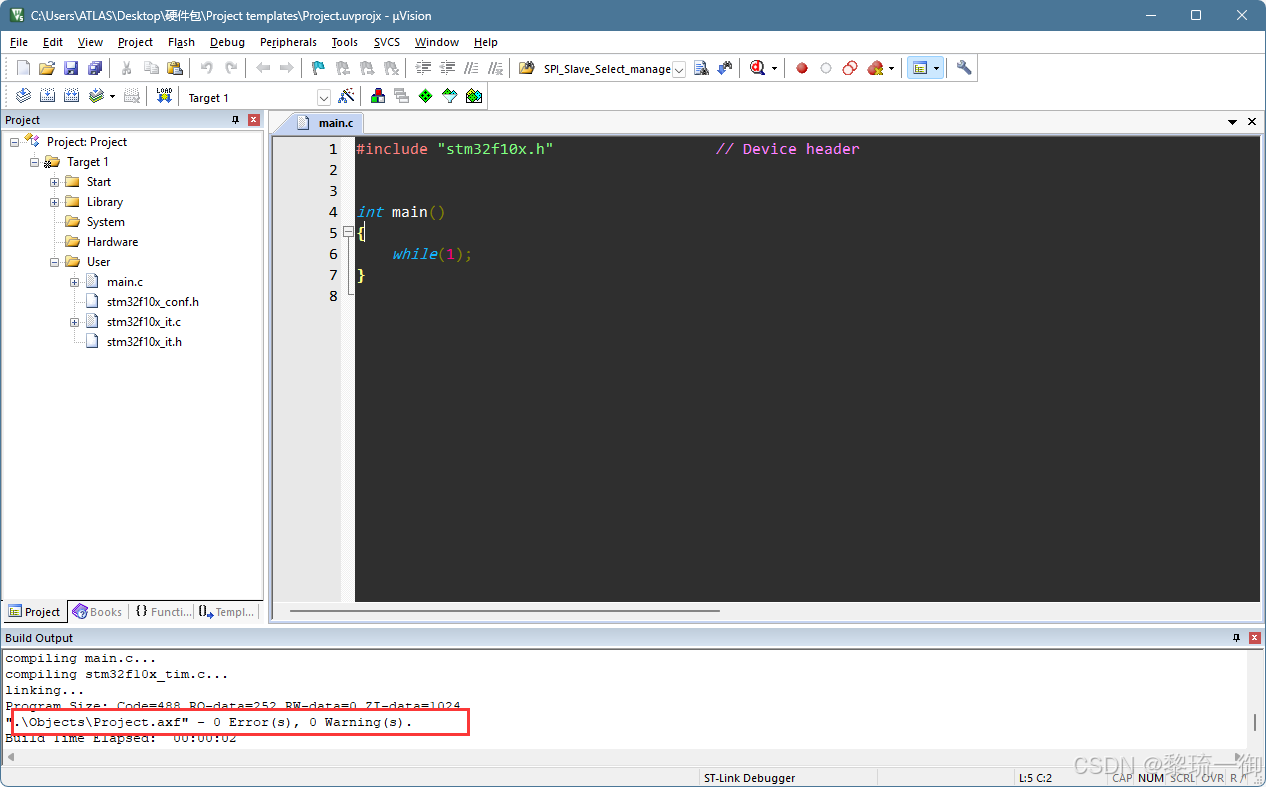

正常操作情况下应为0错误0警告，完成基本环境的准备和对基础工程的编译。

总结

        通过本章学习，您将掌握开发板硬件资源大概又些什么以及标准库环境的搭建能力。

附件：

硬件包.zip
链接: https://pan.baidu.com/s/1iqFQBWatWtyHDH9OaFKLaw?pwd=1221 提取码: 1221
