三极管基极电流跟着发射极和基极之间的放电电阻流走

最新推荐文章于 2025-01-29 22:30:40 发布
最新推荐文章于 2025-01-29 22:30:40 发布
阅读量854 收藏
点赞数
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.csdn.net/Little__Grass/article/details/117780743
版权

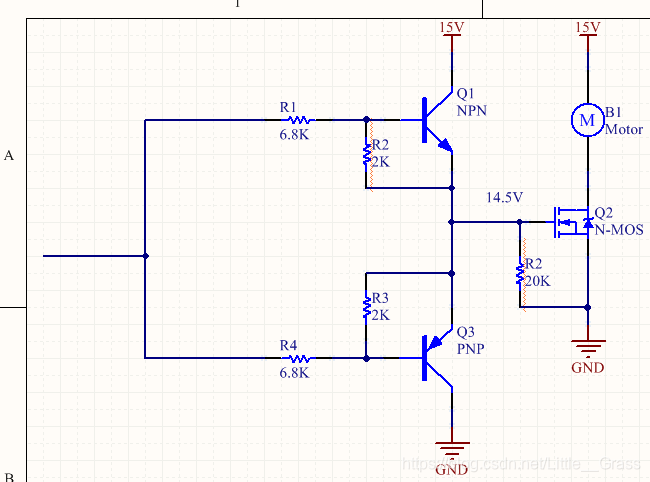

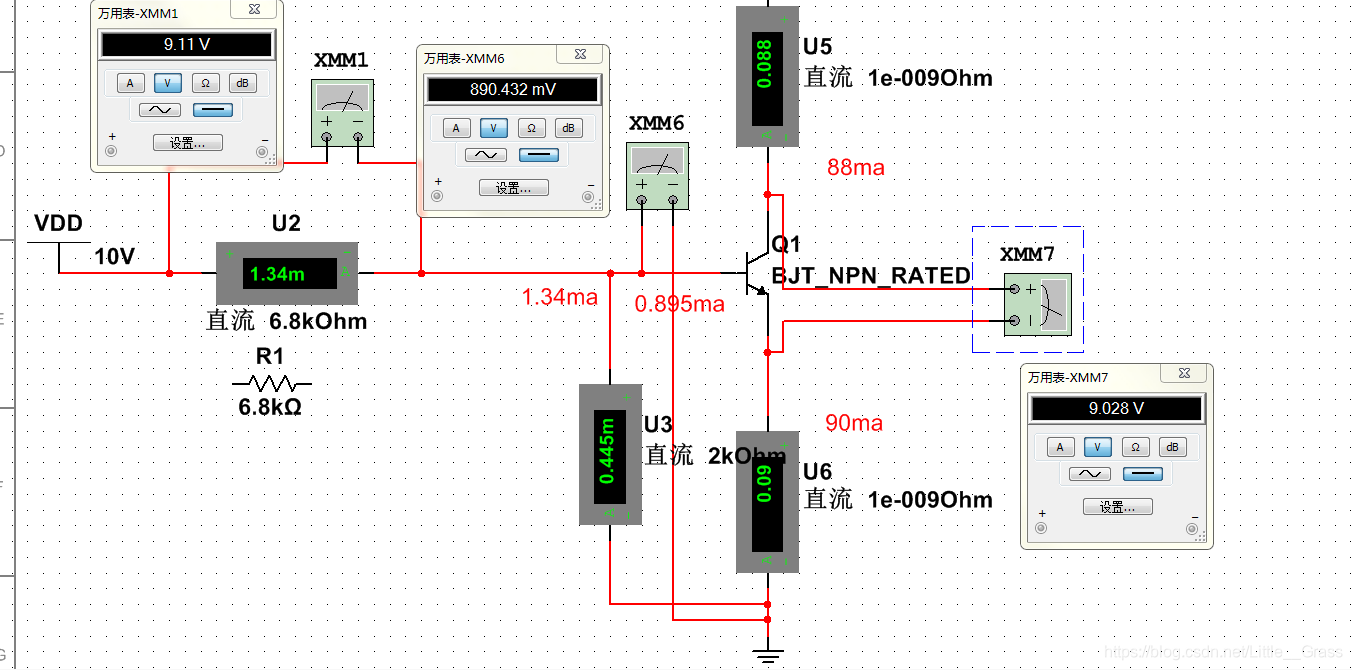

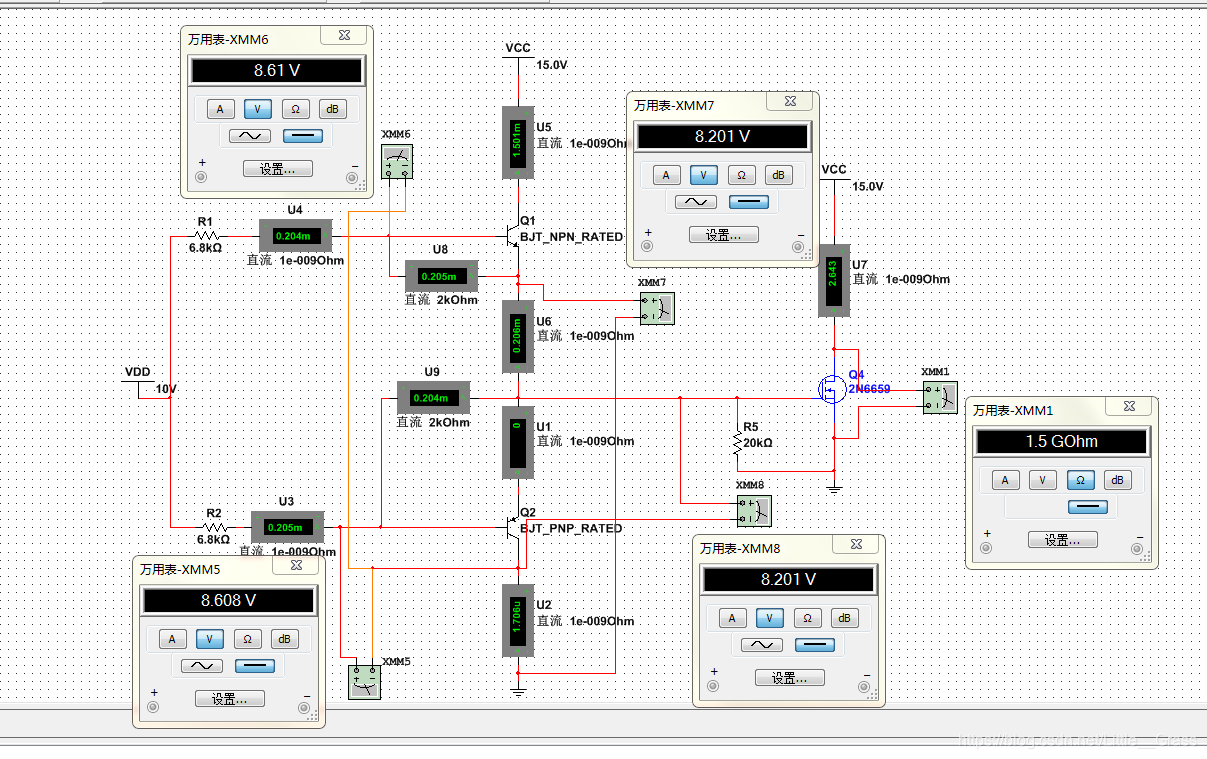

如图仿真，为什么电流直接从三极管发射极和基电极之间的放电电阻（图中用带2k电阻的电流表表示）流过，导致三极管不导通，一个三极管仿真如图显示没问题
