NC和NO、耳机美标和欧标的区别

http://www.cnblogs.com/linhaostudy/p/8260813.html

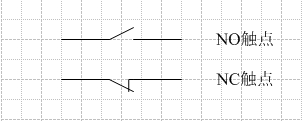

NO是常开（NORMAL OPEN)，就是通常即未通电状态下，是断开的，通电后在电磁线圈的作用下（吸合）处于闭合状态。NC是常闭(NORMAL CLOSE)，就是通常即未通电状态下，是闭合的，通电后在电磁线圈的作用下（吸合）处于断开状态。

指接触器、继电器等电气开关元件辅助触点在常态下（未通电时）的状态；





https://yunzhi.github.io/headset_knowledge

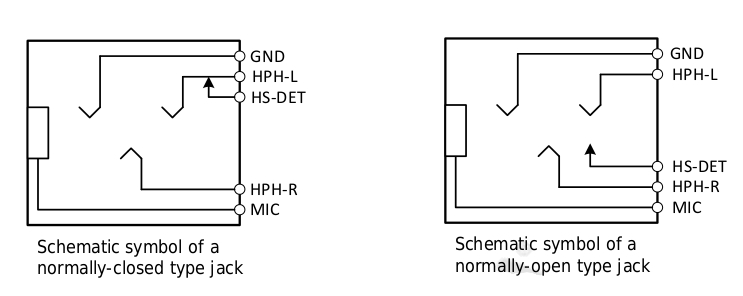

相应的，耳机座也分为支持欧标设计的耳机座和支持美标设计的耳机座。另外，从耳机座左声道的检测方式来又可以分为 “Nomally-closed type”(常闭型) 和 “Normally-open type”（常开型） 两种。其简易设计如下图：（一般来说我们以检测插入之前的状态为标准，所以插入之前的状态HS_DET和L_AUDIO为断开，是NO状态；插入之后HS_DET和HS_AUDIO为导通，为NC状态；）

图中所示的耳机座为美标的。

• 在常闭型（NC）中，不接耳机时，耳机座左声道和检测端HS-DET接触，插入耳机时，HS-DET与HPH-L不导通。HS-DET为高电平；高电平为1.8V；

• 在常开型（NO）中，不接耳机时，耳机座左声道和检测端HS-DET不接触，插入耳机时，HS-DET与HPH-L导通。HS-DET为低电平；

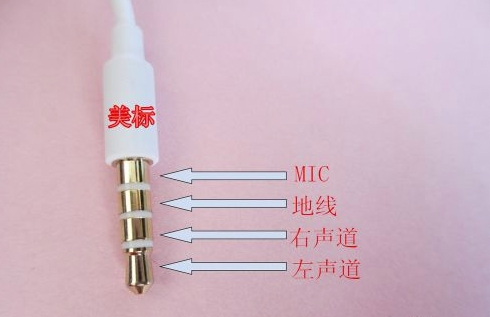

耳机标准-美标 (CTIA，通常称为美标)

http://blog.csdn.net/u011192270/article/details/52595182

从插入端到线分别是： 左声道，右声道，GND，MIC。耳机上德绝缘橡胶环一般是白色的 代表品牌：iphone，MOTO，小米，魅族，索尼

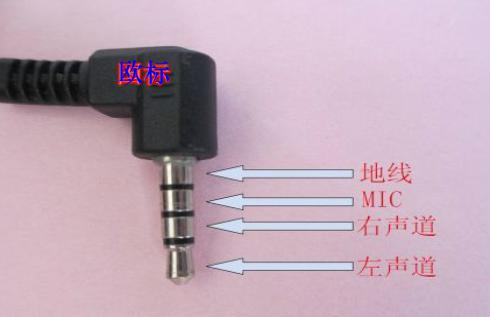

然后是国标（又称OMTP）的。从最前头开始数第1、2、3、4节，分别是左声道/右声道/MIC/地线



美标耳机的顺序为左/右/地/麦，欧标的顺序为左/右/麦/地，三段耳机是指没有麦的，从外观看的话，一般情况下，美标耳机的绝缘环是黑色的，欧标耳机的绝缘环是白色的。



如何用万用表来测量美标还是欧标？

用万用表电阻档，测试第一节和第二节分别到第三节和第四节电阻，第一节和第二节是左右喇叭单元，美标耳机第三节是地线，国标耳机第四节是地线，喇叭单元到地电阻通常是16～32欧姆，找到哪一节是地线就知道是什么耳机。
