AD2019 add Mechanical layer

已于 2024-07-29 23:54:56 修改
阅读量1w 收藏 34
点赞数 10
文章标签： AD PCB
于 2021-12-17 14:29:23 首次发布
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.csdn.net/LostSpeed/article/details/121994670
版权

笔记

用AD2019新建的PCB工程, 默认只有一个机械层(Mechanical 1), 这个层被当作外框层. 代表板子的外框和板子中间的机械开口.

如果要标记尺寸, 需要在其他机械层中标记.
这样就需要增加新的机械层.

试验

用AD2019打开PCB工程.

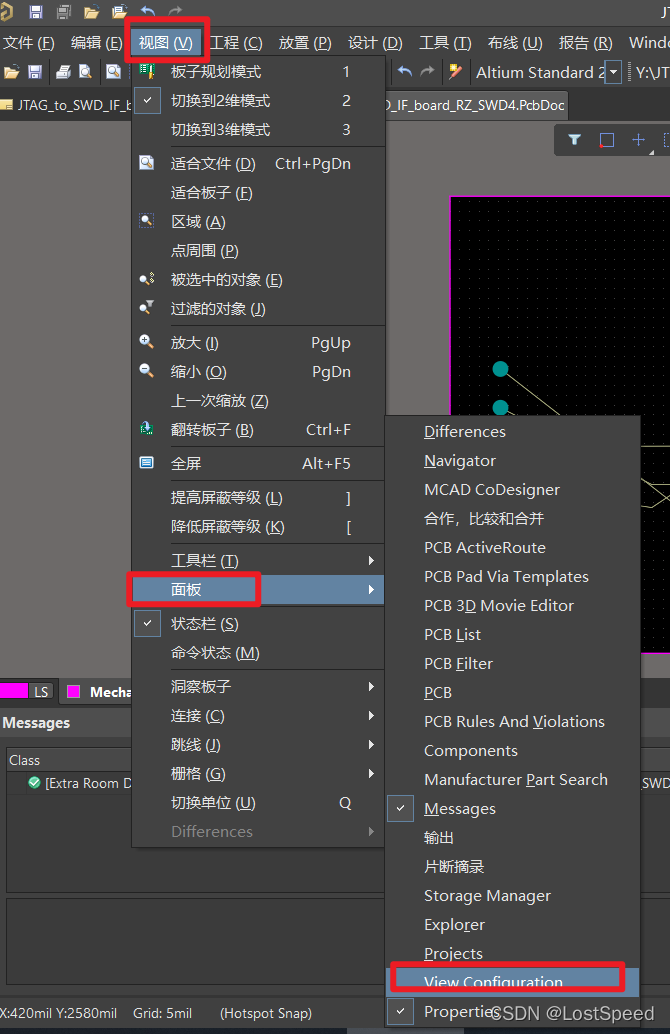

菜单选择 : 视图 => 面板 => “View Configuration”

在这里插入图片描述

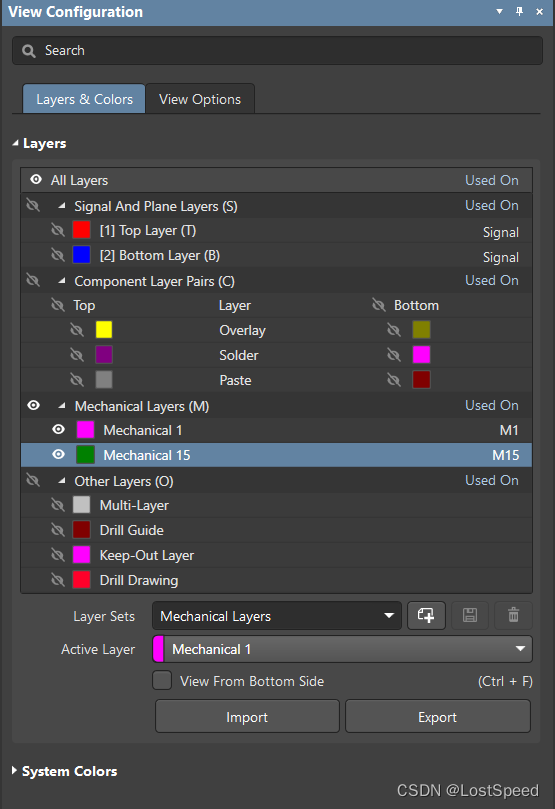

层配置界面如下

在这里插入图片描述
原来只有机械层1, 我做实验时加了一个机械层15.

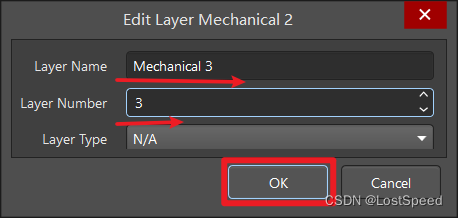

现在我们加一个机械层3试试.
在这里插入图片描述
在这里插入图片描述

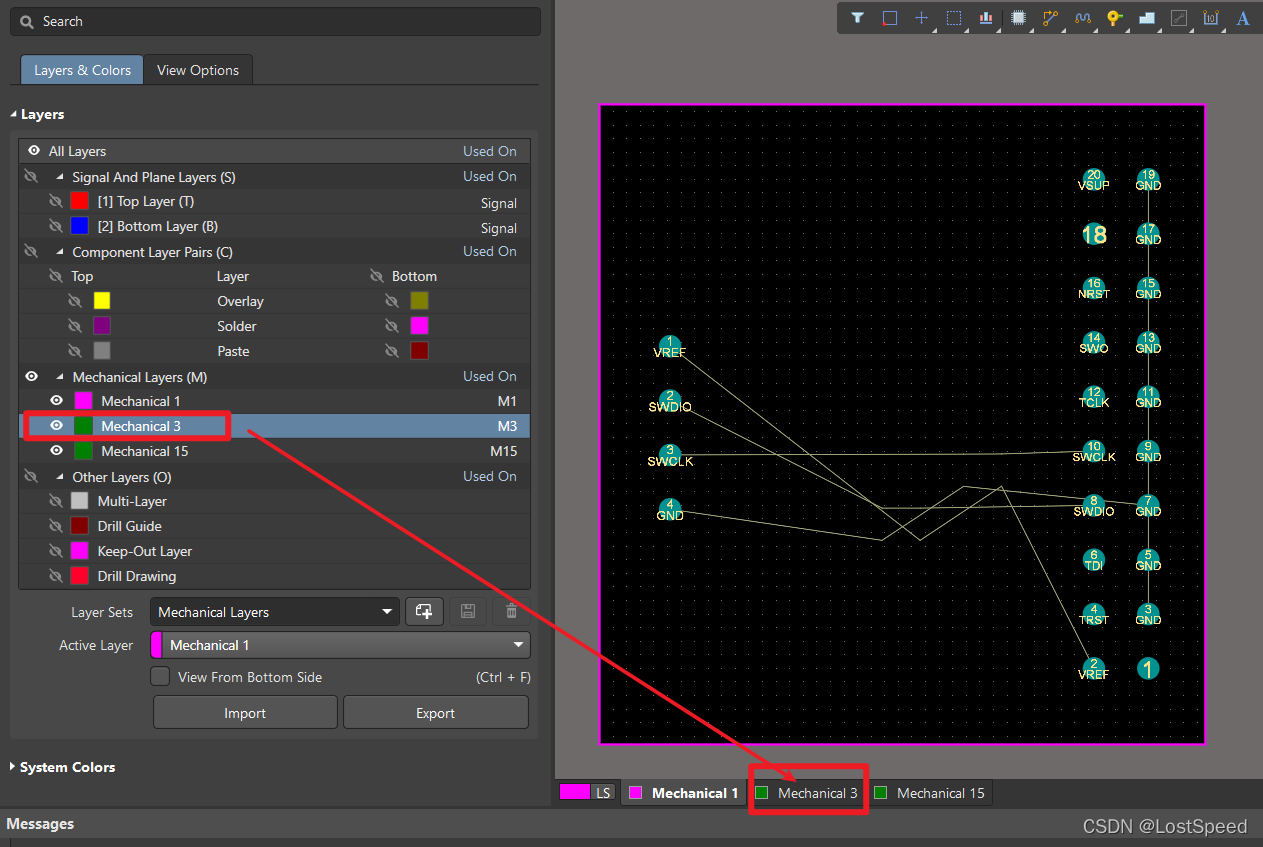

新加的机械层3出来了.
在这里插入图片描述
然后就可以在机械层上加尺寸标注或者辅助线了.
