概述

同学帮我做的简易灯板设计不太合理, 发热量极大.
想看看商用的环形灯电路啥样的, 如果有可能, 自己做块灯板, 塞进商用环形灯外壳中.

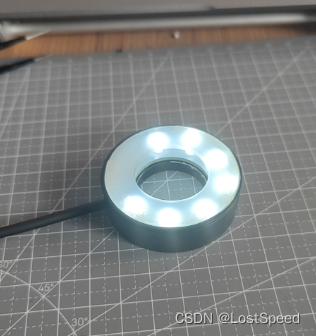

拆解了一个环形灯

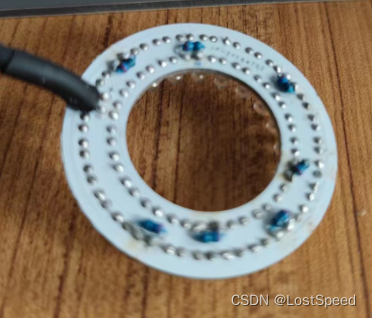

看这几个电阻, 就知道了, 这个灯并了7串灯. 量电阻的阻值 = 270R
查了LED数量, 外圈28颗, 内圈21颗, 总共49颗.
这就大概知道了, 每一路有1颗限流电阻 + 7颗LED.

查了类似规格的LED(插装, 白光, 3mm球头, 高5.3mm), 20mA时, 正向电压为3V.
可知灯的工作电流, 每路为11mA, 工作在测试电流的一半, 相当于降额使用, 很安全.
7路总电流为77mA, 和直流稳压电源显示的90mA接近.

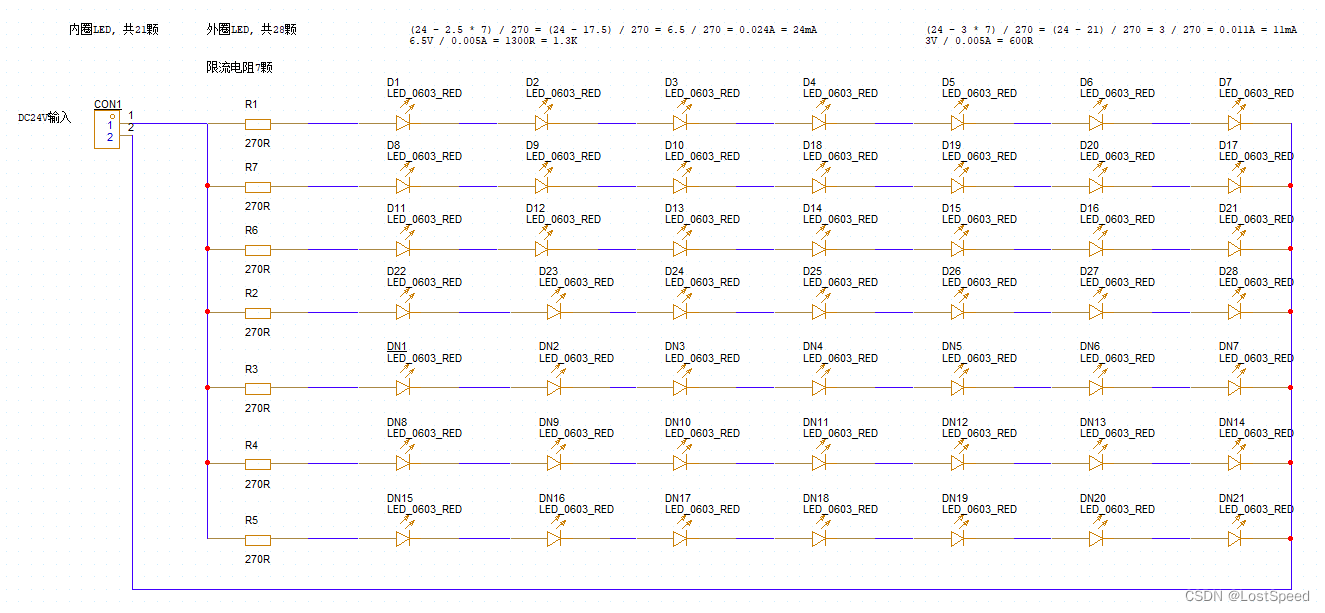

整理的电路示意图如下:

因为我的相机辅助光离PCB太近了, 不需要那么亮, 我就留一路就O了.

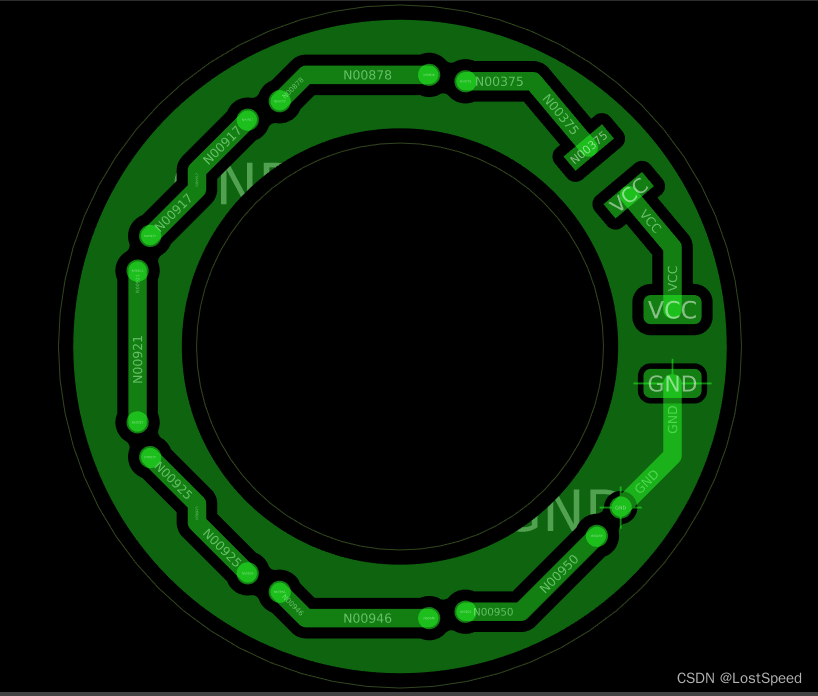

做个环形PCB, 装1路灯(1个限流电阻 + 7个LED), 塞进带散射板的商用灯壳中, 完美!

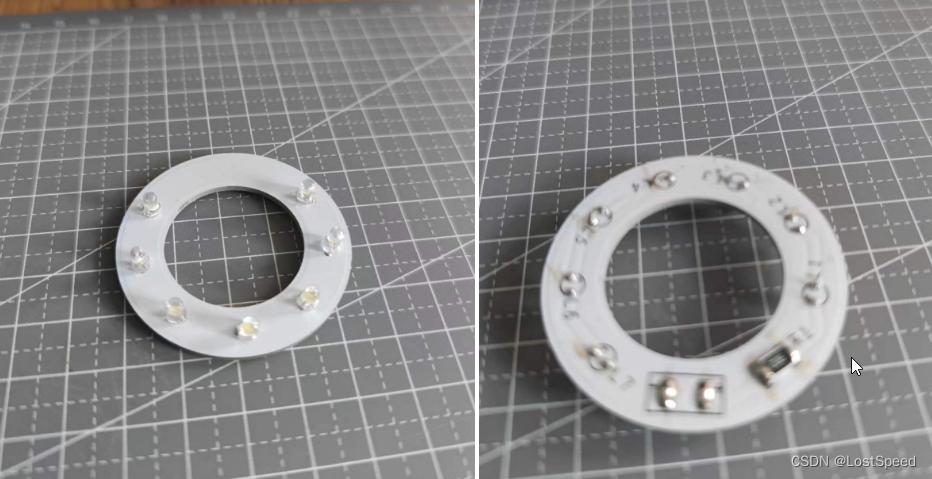

自己做的灯板

只留了一路



根据发光2极管的正向导通电压为3V, 买了一些预想的电阻.

DC24V 输入

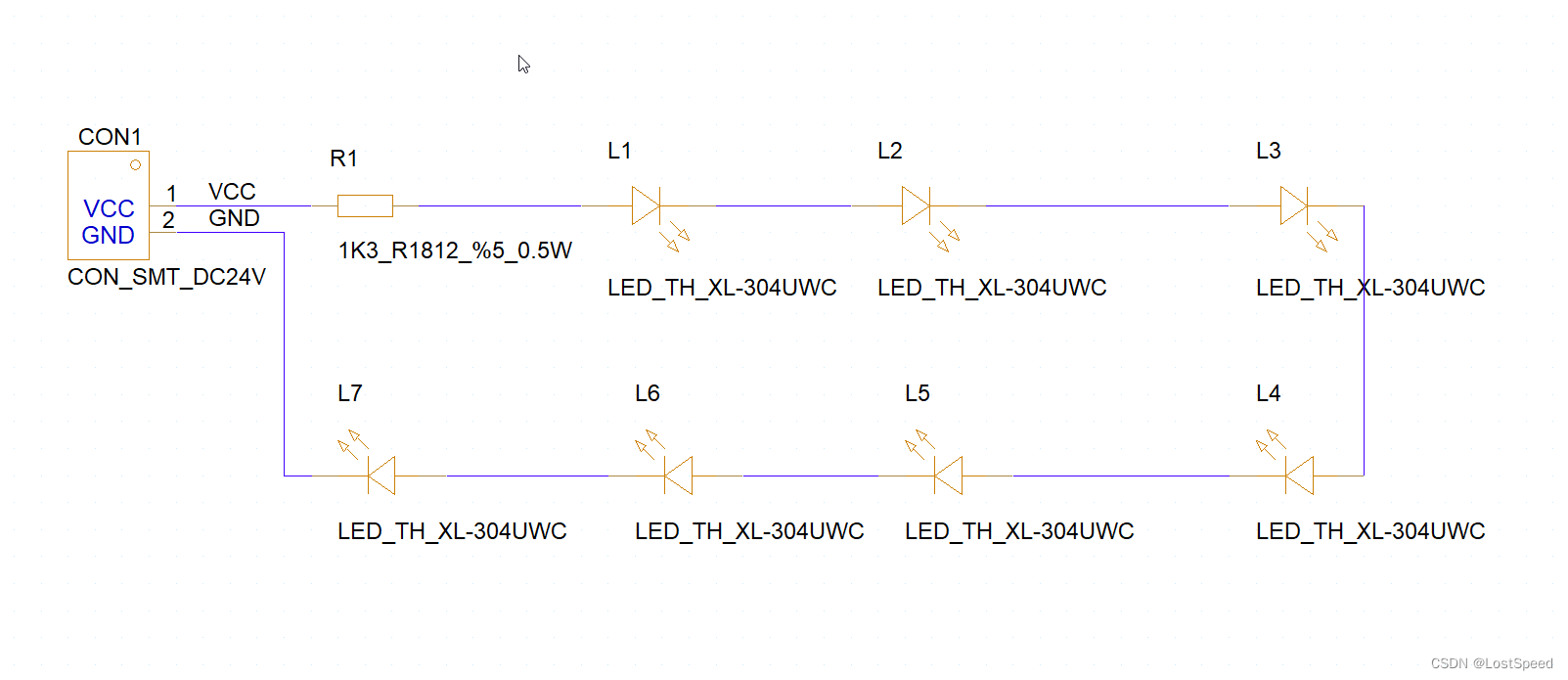

1个电阻 + 7个LED(3V正向导通电压)



24 - 7x3 = 24 - 21 = 3



3V / 0.011A = 272R

3V / 0.010A = 300R

3V / 0.009A = 333R

3V / 0.008A = 375R

3V / 0.007A = 428R

3V / 0.006A = 500R

3V / 0.005A = 600R

3V / 0.004A = 750R

3V / 0.003A = 1K

3V / 0.002A = 1.5K

3V / 0.001A = 3K

经过实验, 最后接的是3K的限流电阻, 还是很亮, 但是可以直视了. 直流电压源普通精度, 已经看不出电流大小.
没有买1mA以下对应的限流电阻(根本没想到1mA还可以这么亮…), 就这了.
实测, 3K限流电阻下, 发光2极管的压降为2.66V.

(24 - 2.66 * 7) / 3000 = (24 - 18.62) / 3000 = 5.38 / 3000 = 1.7mA

这个时候, 用手放上去, 没啥发热量. 挺好的.
下面将自己的灯板装到买到的成品环形灯的壳子里面, 来个买椟还珠.

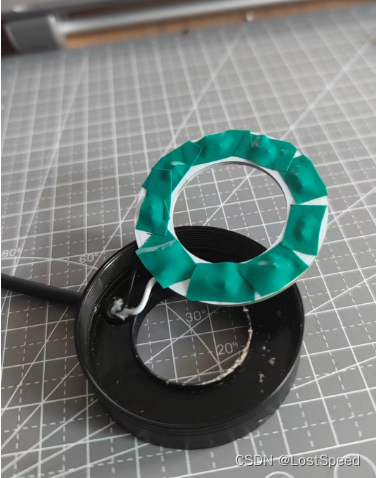

将线焊接好, 底板绝缘搞好.

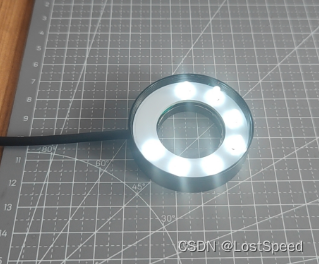

初步装到壳子中, 上电, 看看绝缘如何?

装上漫射板

现在就算完成了, 将这个自己改造过的顶部相机辅助光, 安装到设备上.
这样相机就不用将曝光开到很低, 也能清晰的看清PCB上的图像了.
