概述

feature works 用于step文件转零件.
一般是不同版本的solidworks交换文件的方法.
今天突然发现, 我自己转出的step文件, 再用solidworks打开后, 居然无法对step文件提取特征.
最后发现, 必须要断开零件和step原文件之间的连接才行.

实验

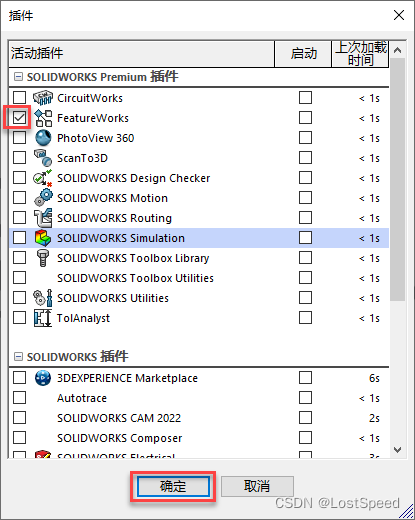

首先要保证feature works插件要打开.

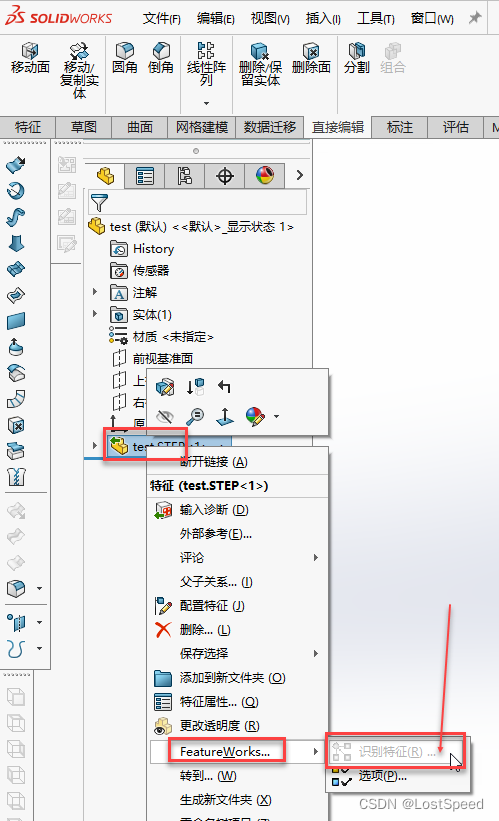

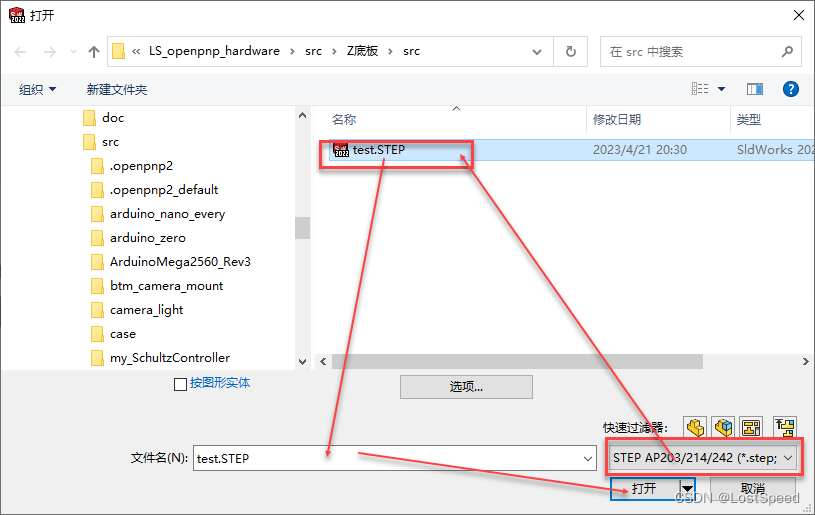

feature works 变灰问题的重现

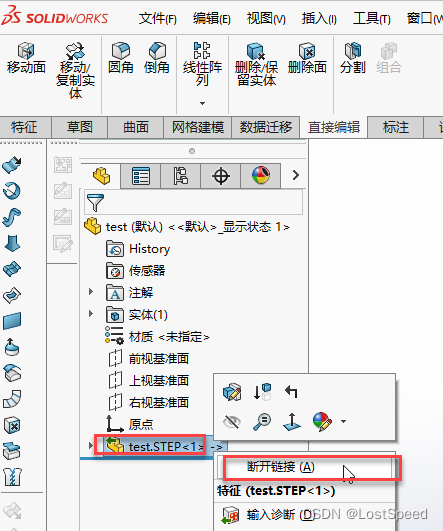

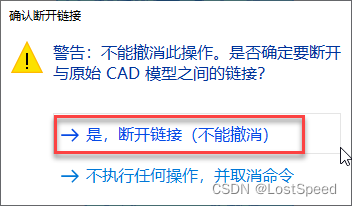

此时, 需要断开零件和原始文件之间的链接, 才能使Feature works生效.

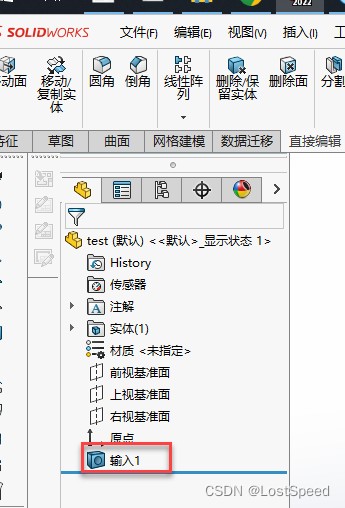

可以注意到, 此时, 打开的step文件, 已经变为一个实体了.

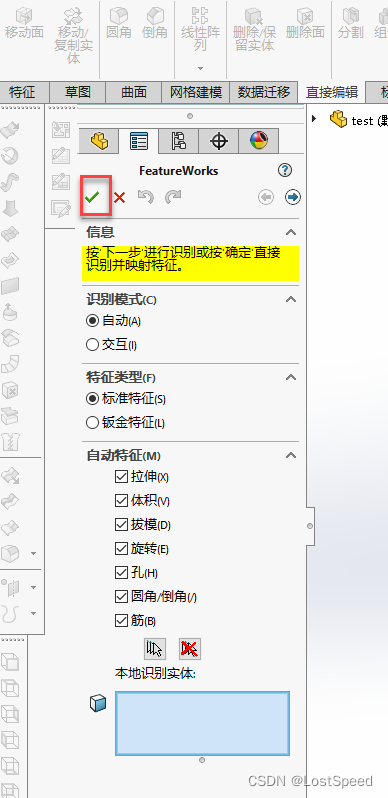

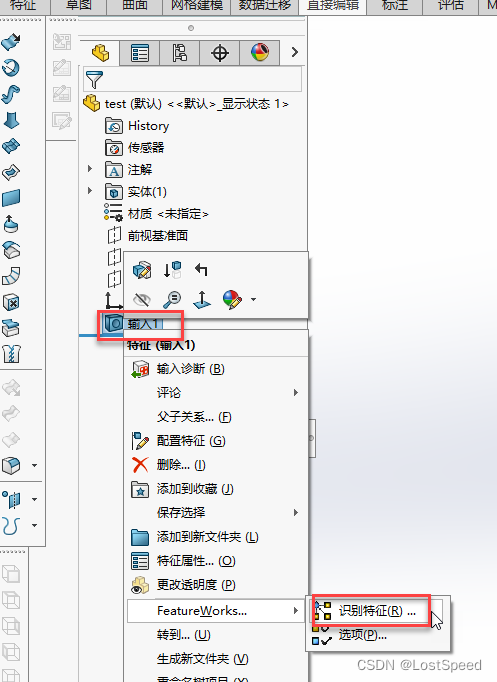

再次尝试运行 Feature works, 已经可以操作了.

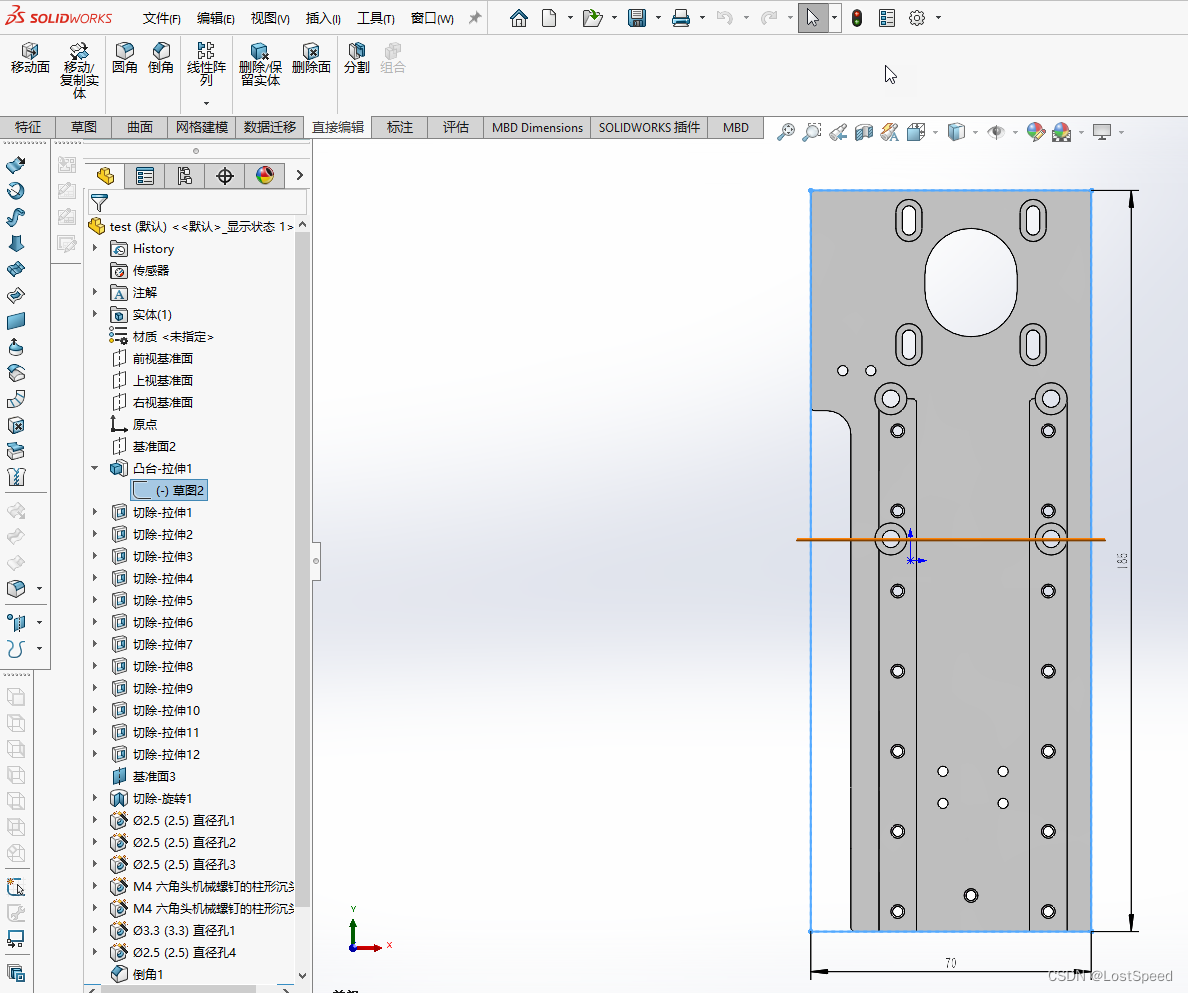

等Feature works运行完, 就得到了一个带特征的零件工程.
尺寸标注, 特征都是全的. 甚至我自己加的基准面都在:)

备注

这个实验是用自己本地的solidworks将零件转为step213格式, 然后用同版本的solidworks打开step文件, 进行Feature works特征自动识别.
还没用第三方的step试验过, 估计也可以. 因为针对的是step文件, 和solidworks版本没关系.

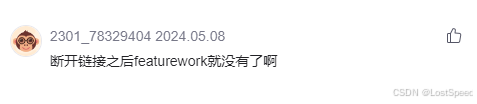

留言整理
