在二维草图的操作时，三维特征的操作按钮是灰色的原因是什么呢？

问题描述：

在二维草图的操作时，三维特征的操作按钮是灰色的原因是必须退出草图三维特征的按钮才会被激活，否则拉伸凸体/基体，旋转凸体/基体就是灰色的，不是黑色的。类似的，在三维特征的操作中，二维草图的按钮是灰色的，因为只有在进入草图，这些按钮，比如裁剪实体，等距实体这些命令才被激活。



问题解答：

在 SolidWorks 中，当你在进行二维草图操作时，三维特征的操作按钮会显示为灰色，这是因为你必须先退出草图编辑模式，这些三维特征的按钮才会被激活。同样地，当你在进行三维特征操作时，二维草图的操作按钮也会显示为灰色，只有进入草图编辑模式，这些按钮（如裁剪实体、等距实体等）才会被激活。

详细说明

二维草图操作时的情况：

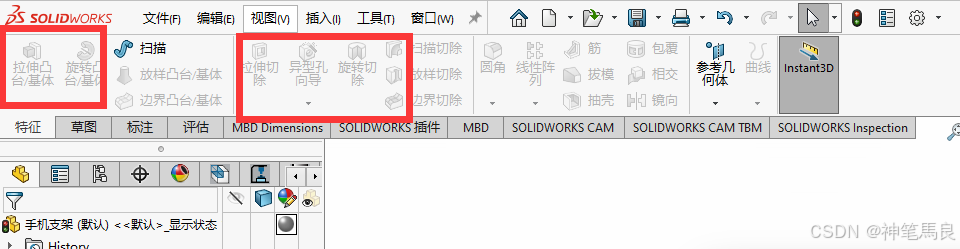

• 当你在绘制或编辑二维草图时，所有用于创建三维特征的按钮（如拉伸凸台/基体、旋转凸台/基体等）都是灰色的。
• 要激活这些三维特征按钮，必须先完成或退出当前的草图编辑。

操作步骤：

1. 完成或退出草图编辑模式。
2. 选择所需的三维特征按钮（如拉伸凸台/基体）。
3. 选择已绘制好的草图并应用特征。

三维特征操作时的情况：

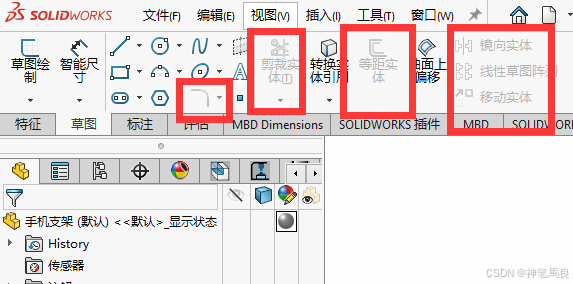

• 当你在进行三维特征操作时，所有用于编辑二维草图的按钮（如裁剪实体、等距实体等）都是灰色的。
• 要激活这些二维草图按钮，必须先进入草图编辑模式。

操作步骤：

1. 选择需要编辑的平面或面并进入草图编辑模式。
2. 使用二维草图工具（如裁剪实体、等距实体等）编辑草图。

例子：

1. 创建拉伸凸台/基体：

   • 进入草图编辑模式，绘制一个封闭的轮廓。
   • 退出草图编辑模式后，选择“特征”选项卡中的“拉伸凸台/基体”按钮（此时按钮应为黑色可用状态）。
   • 选择刚绘制好的草图并设置拉伸参数。

2. 使用裁剪实体工具：

   • 在三维特征模式下，选择一个平面或面并进入草图编辑模式。
   • 选择“草图”选项卡中的“裁剪实体”按钮（此时按钮应为黑色可用状态）。
   • 编辑草图以裁剪不需要的部分。

通过理解这些操作模式的切换，你可以更高效地在 SolidWorks 中进行建模和编辑。
