概述

设备上的42电机在我不断调整电机安装位置时, 接线从插孔中折断了.
问厂家, 他们的线也是定制的. 另外, 他是销售, 不清楚具体插座的型号和插座要用的冷压端子是哪种.
因为插座和冷压端子型号太多了, 只好从厂家定了插座带线, 等回来换上.
在等待的过程中, 自己尝试找冷压端子压线, 成功了.

笔记

手头有很多冷压端子, 大部分是XH2.54用的端子.
先量了一下电机插座的高度, 这个高度肯定要比冷压端子高才行. 知道这个高度后, 就知道冷压端子大概的高度了.

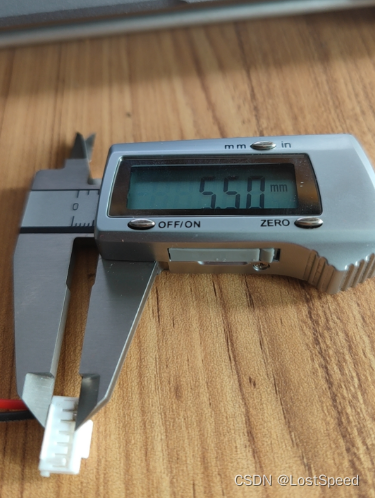

可以看到, 端子最高不能超过5.5mm.
然后量了一下电机插座公头的引脚间距, 大概2.0mm
上网查了一下常用插接件引脚间距.
PH2.0
XH2.54
VH3.96

那很有可能冷压端子用PH2.0配套的冷压端子就行.
手头有很多以前做实验囤下来的冷压端子, 有的端子高度差不多, 但是压线完成后, 无法顺利插入插座母头孔.
这些冷压端子好多是淘宝零买的, 商家邮过来时, 标签也没贴, 分不清型号.

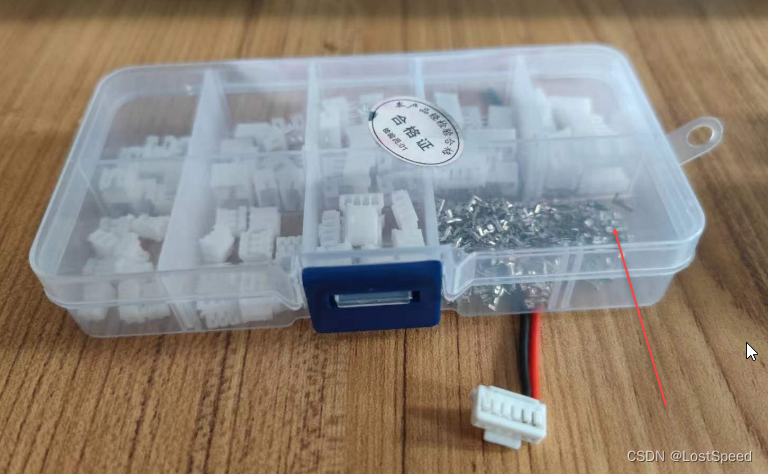

想起以前骚包, 买的整盒的成套PH2.0实验套件. 找了一下, 找出来了.

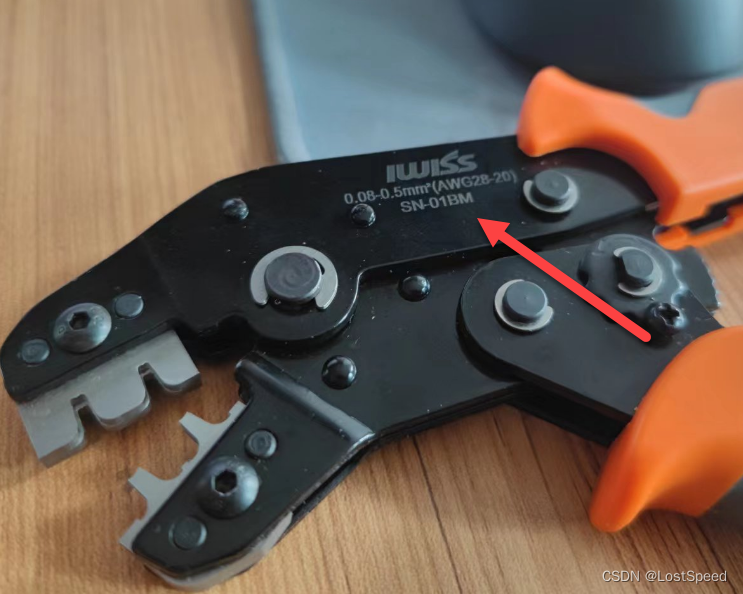

又查了一下PH2.0该用那种端子钳, 看到SN01BM可以.
正好, 以前已经囤了这种端子钳.

将AWG20的线拨开2mm铜线, 放心PH2.0端子, 用镊子稍微掐一下, 让端子外面的把手扣住AWG20外皮, 然后将线放进SN01BM.
带皮的线放入大孔.

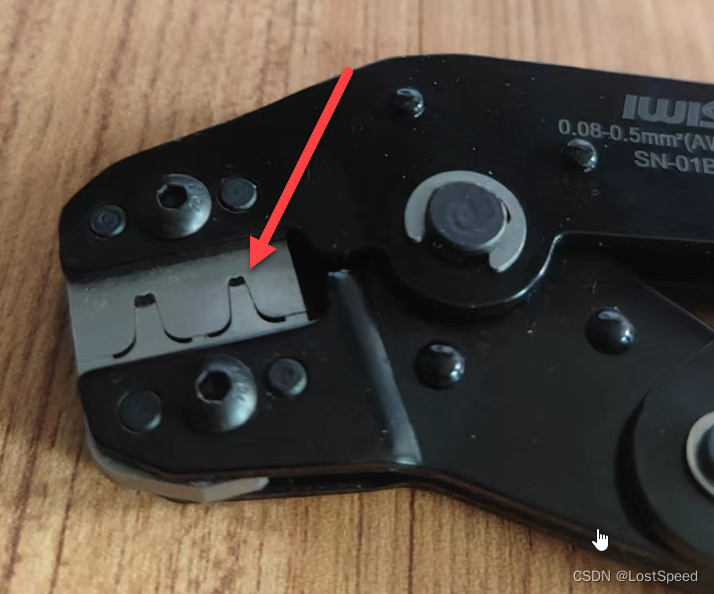

冷压端子放入小孔, 漏出倒钩端.

然后压线即可.
压好的线可以顺利插入42电机的母头插座, 且倒钩可以正常挂住止退的塑料簧片.

备注

以后选冷压端子时, 量好端子大概需要的高度, 然后可以按照脚距, 用对应的冷压端子试试.
从淘宝零买的冷压端子, 最好自己在塑料袋上贴上标签. 防止以后分不清型号.

另外, 冷压端子的压制是很结实的, 不要在将线插入端子座母头(倒钩已经挂住了), 再用热熔胶打胶, 不好维护.

补充 - 端子胶壳-冷压端子-钳子的配套

XH-4A 线对板连接器

线对板/线对线连接器 / XH 2.5mm 1x4P 直插 XH-4A / 插件,P=2.5mm
压线端子胶壳 / 2.5mm 1x4P压线端子胶壳 HC-XH-4Y / P=2.5mm
压线端子 / 2.5压线端子 HC-XHB-T17.5
压线钳 SN-01BM

END
