SW - 装配图用的组合零件的制作步骤

概述

一套相关零件做好后, 需要做装配体, 将零件都装上, 看看是否有纰漏. 如果不做总装图, 真不放心. 万一废了, 耽误的时间大把的.
做总装图的时间比做零件的2个星期比起来, 代价要小的多.

但是其中一些零件是组合在一起用的, 而且有多套, 如果都手工在总装配图中配合起来, 相当繁琐.

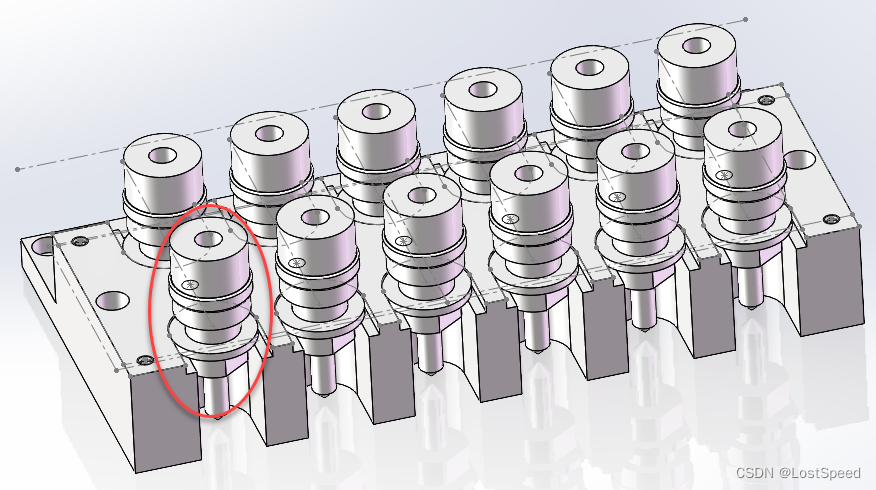

e.g. 吸嘴和吸嘴座, 在一个吸嘴站(有12个吸嘴库)中的装配图.
在这里插入图片描述
实验了一下, 有个简单方法.

笔记

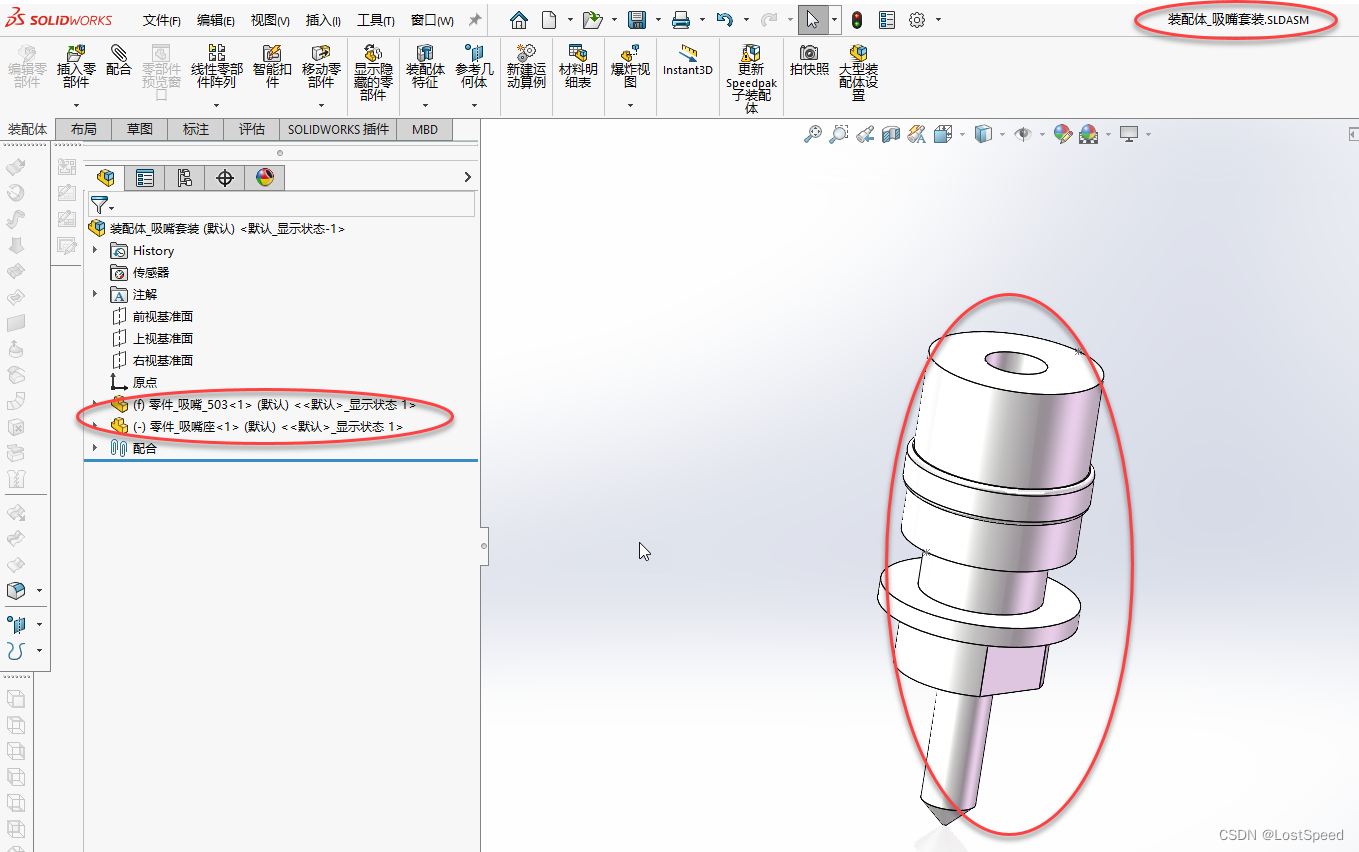

先做一张子装配图, 将需要组合的零件先组合好.
在这里插入图片描述

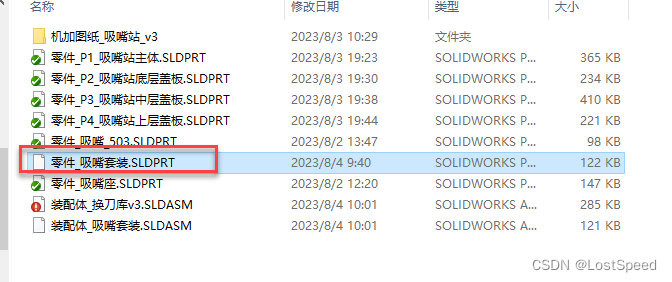

然后将子装配图另存为零件
在这里插入图片描述

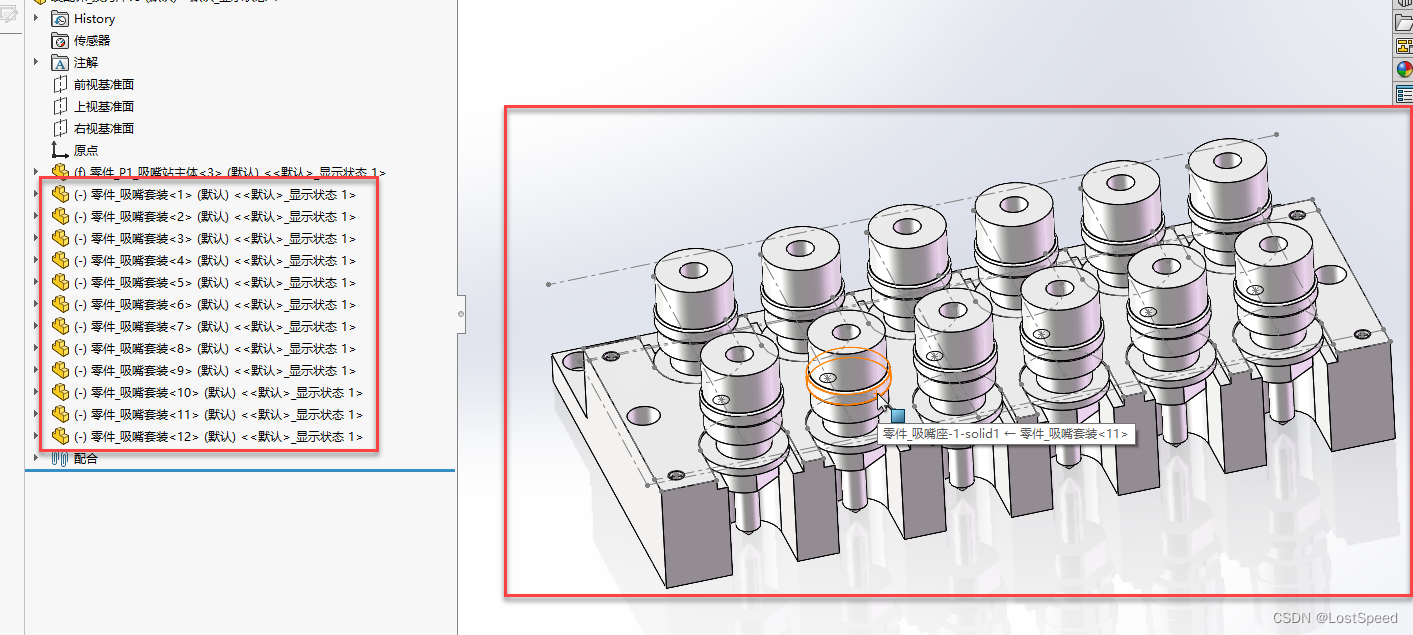

在总装配图中, 插入组合后的零件, 这时, 就可以像操作一个零件一样, 将该组合零件的配合加到总装图上.
在这里插入图片描述

END
