这里介绍一种方法,用连接重组来将众多零件重组成一个零件
生成连接重组的零件

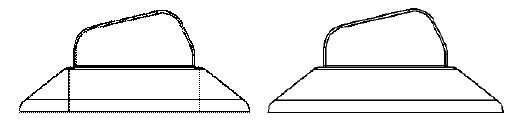

在装配体中,您可以将两个或更多的零件连接重组以生成一个新零件。连接重组操作会移除伸入彼此空间的曲面,并且将零件实体合并为一个单一实体。
欲连接重组零件:
- 生成您想要连接重组的零件,然后生成一个包含这些零件的装配体。
- 根据需要将零件定位在装配体中。零件可以接触其它零件或伸入其它零件之中。
- 保存装配体但是请勿关闭窗口。
- 在装配体中插入新的零件:
a. 单击装配体工具栏上的新零件,或单击插入 > 零部件 > 新零件。
b. 单击零部件上的一个基准面或平面。
在新零件中,一草图在所选基准面上打开。
-
关闭草图。因为您在生成连接重组的零件,您不需要草图。
-
在 FeatureManager 设计树中,用右键单击新零件名称,选取重新命名零件,然后将新零件重新命名。
-
单击插入 > 特征 > 连接重组。
-
在连接重组 PropertyManager 中进行选择并设定选项。
-
单击√以生成连接重组的零件。
-
如要回到编辑装配体状态,请用右键单击 FeatureManager
设计树中的装配体名称,或用右键单击图形区域中的任何地方,然后选择编辑装配体:<装配体名称>,或单击装配体工具栏上的编辑零部件。
连接重组零件与原来的零件和装配体完全相关联。如果对原来的零件进行任何更改,则此更改也会反映在连接重组零件中。如果零件在装配体中相对于其它零组件移动,连接重组零件也会改变。
