概述

本地的原理图库以前都在正常用。
重装了cadence SPB 17.4, 重装完的SPB17.4中是没有自己的原理图库的。
想将自己正常用的原理图库，配置进新安装的SPB17.4

笔记

指定焊盘库和PCB库

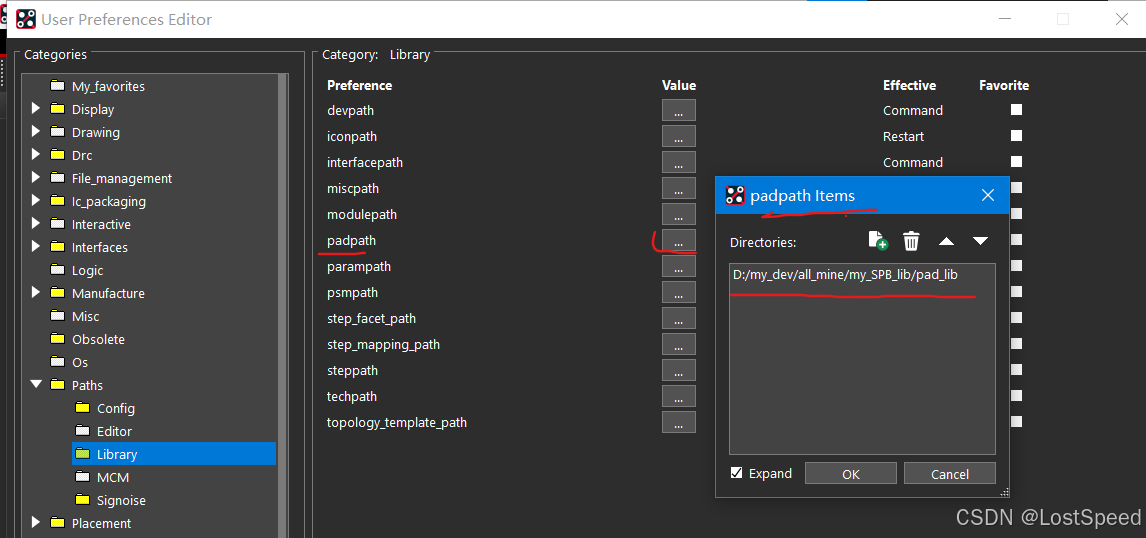

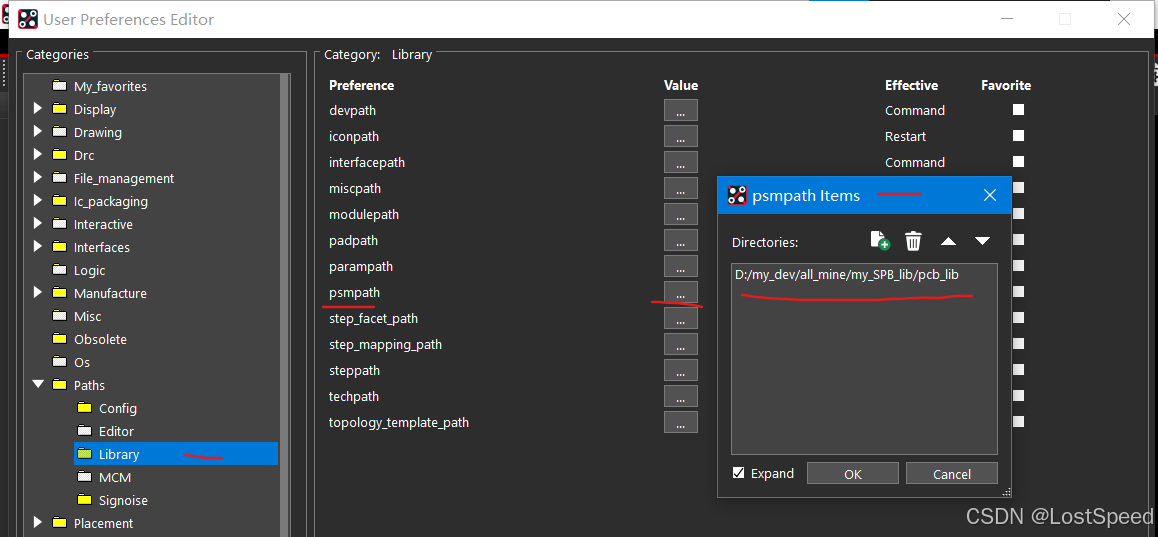

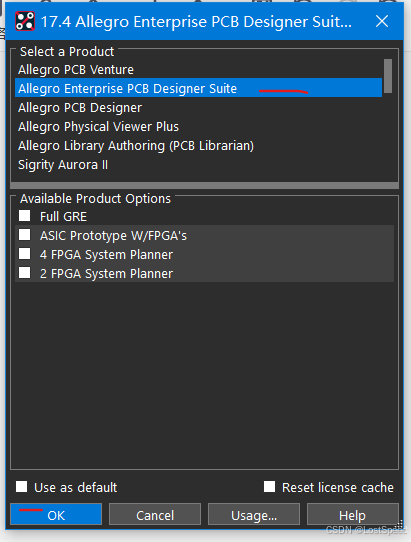

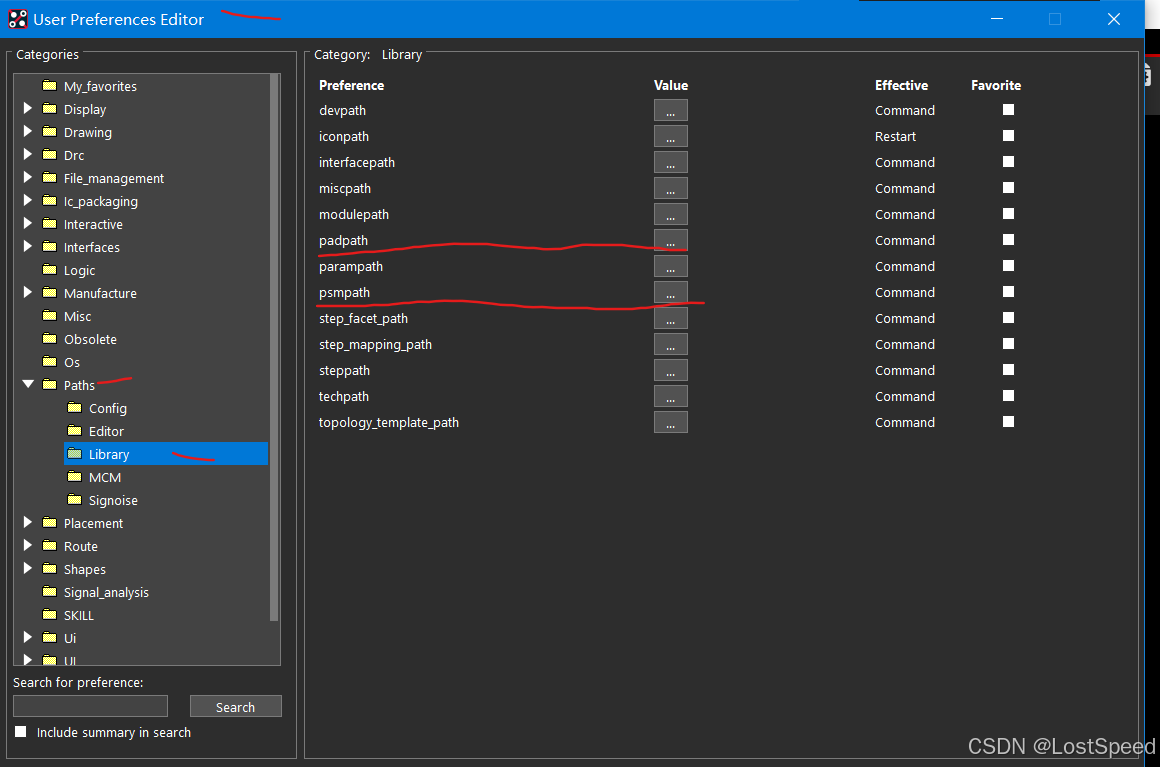

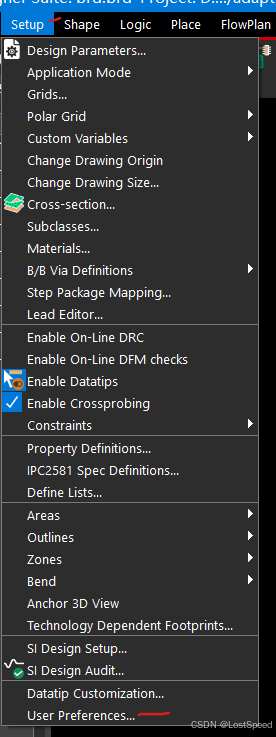

PCB Editor 17.4中，指定焊盘库和PCB库

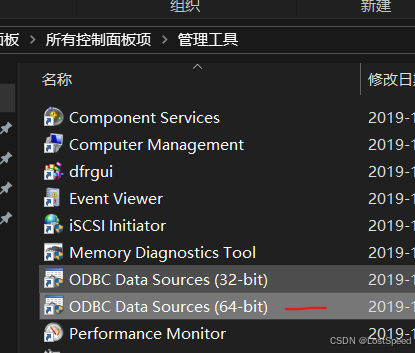

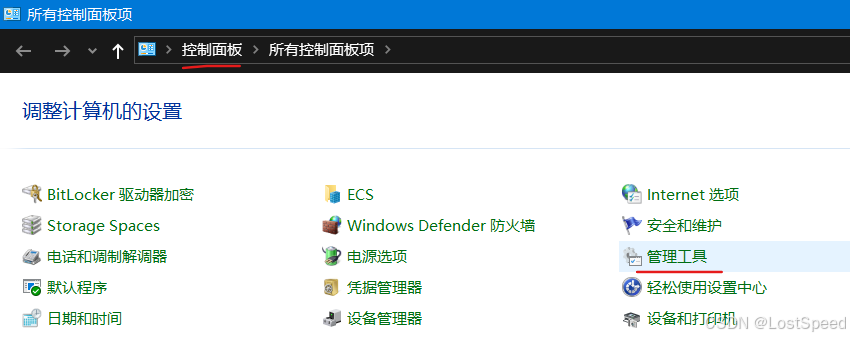

建立原理图库.mdb的ODBC数据源

如果将SPB17.4卸载了，大概率是没有原来建立的原理图库.mdb的数据源了，需要重新建立数据源。
也有可能数据源还在，但是自己想不起数据源叫啥名字。

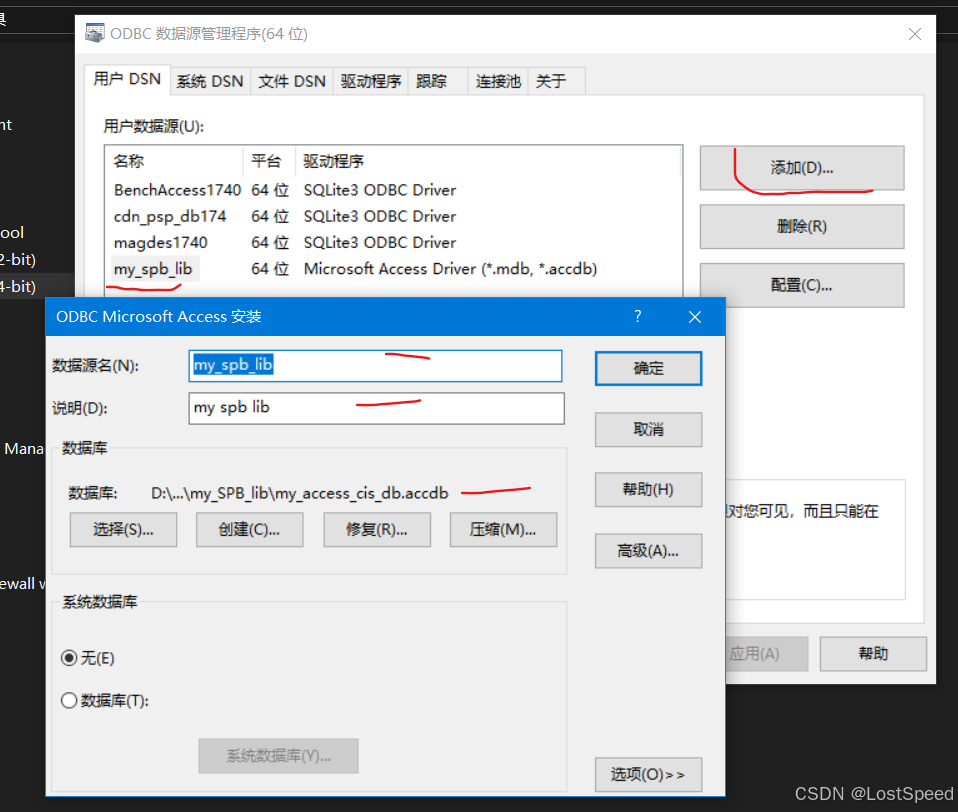

新建数据源时，选定mdb驱动，然后指定自己的原理图库.mdb就行。

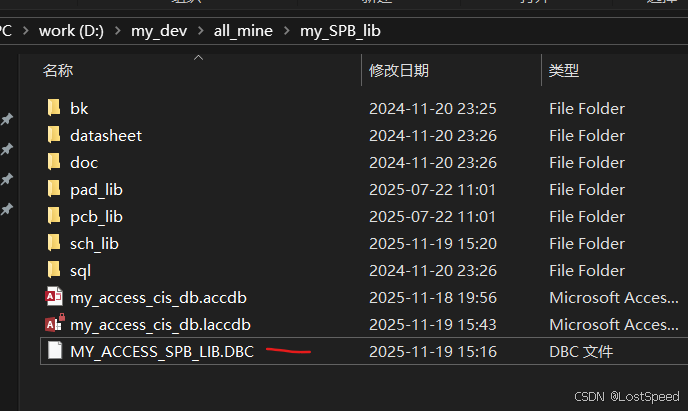

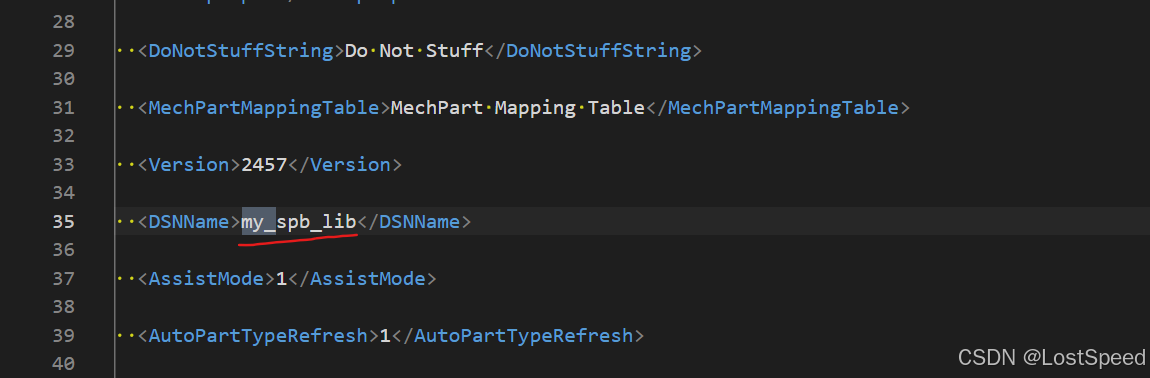

修改.dbc中的数据源名称

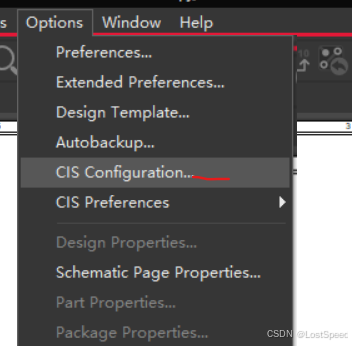

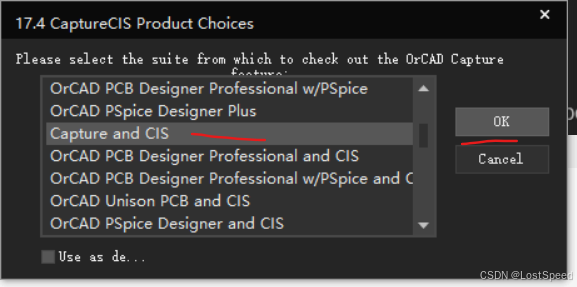

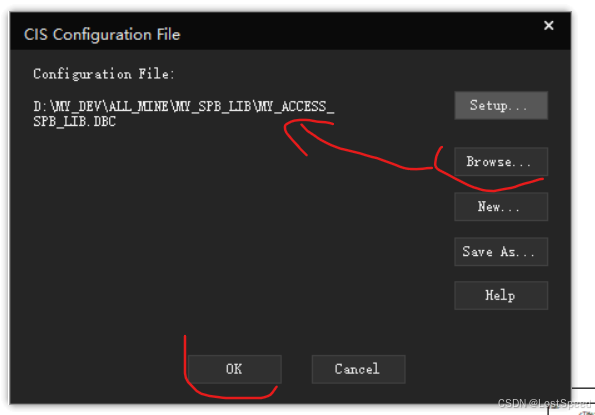

在capture CIS中指定.DBC

空的captrue是无法设置.dbc时，必须打开一个原理图才行

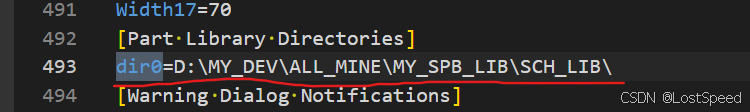

指定配置文件中的原理图库(.olb)的路径

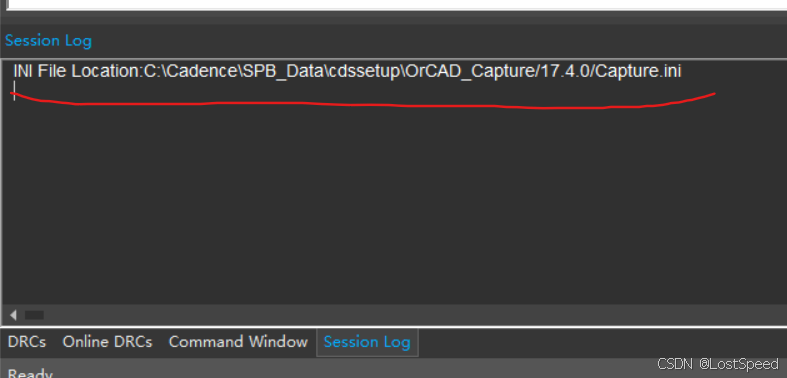

capture启动后，在session log窗口可以看到使用的capture.ini的位置。


如果没指定，在放置数据库元件时，点击到对应元件，元件整行就是红的，会弹框报错，在框里面有个浏览按钮，自己选一下，SPB17.4也会更新到capture.ini中。

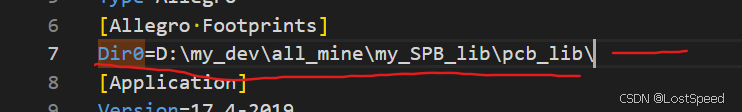

封装库的路径，在capture.ini中也有，不过默认的不是自己的封装库路径，也改一下。

备注

上次为了找冰沙主板只烧录了bootloader的情况下，连上开发机就显示未知的USB设备的问题。为了排查问题，怀疑软件自己装的USB驱动有问题，将大部分软件都卸载掉了。结果最后排查完，发现板子本身有问题。

其实，板子是好的，只有bootloader, 板子连上开发机，也有可能出现"未知USB设备"的问题，每台计算机情况不一样。
原因: 如果只有bootloader, bootloader本身没有模拟USB设备的功能。但是USB接口的D+可能由于GPIO默认的初始化状态，可能将D+拉高了。引起开发机误认为有USB设备连接上来了。

如果开发机上装的东西多了，还真不要随便卸载。重新装起来挺细碎的。
如果因为排查问题，刚需要卸载已有的软件，那真没招。
