（2）项目建模语言之UML绘制用例图

1.引言

      在本片博客中将主要记录一下：如何使用IBM Rational Rose绘制 UML用例图。用例图的作用是：显示谁将是系统的使用者、用户希望系统提供什么服务以及系统能够为用户提供什么样的服务，从用户的角度描述系统的功能。

用例图中主要包含两种元素：

• 参与者（Actor）
• 用例（Use Case）

四种关系：

• 关联关系（Association）
• 包含关系（Include）
• 继承关系（Extend）
• 泛化关系（Generalization）

2. UML用例图

2.1 简单的认识一下用例图

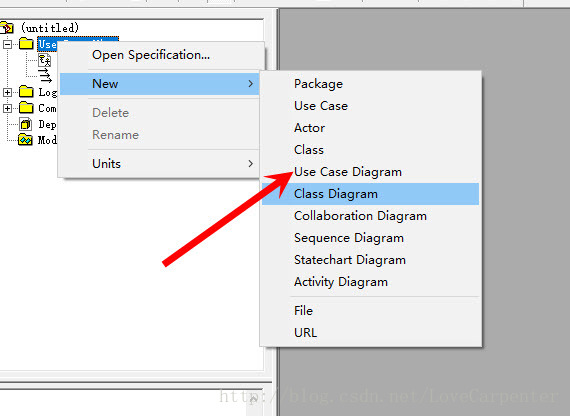

• 首先创建一个用例图（右键单击创建一个用例图）

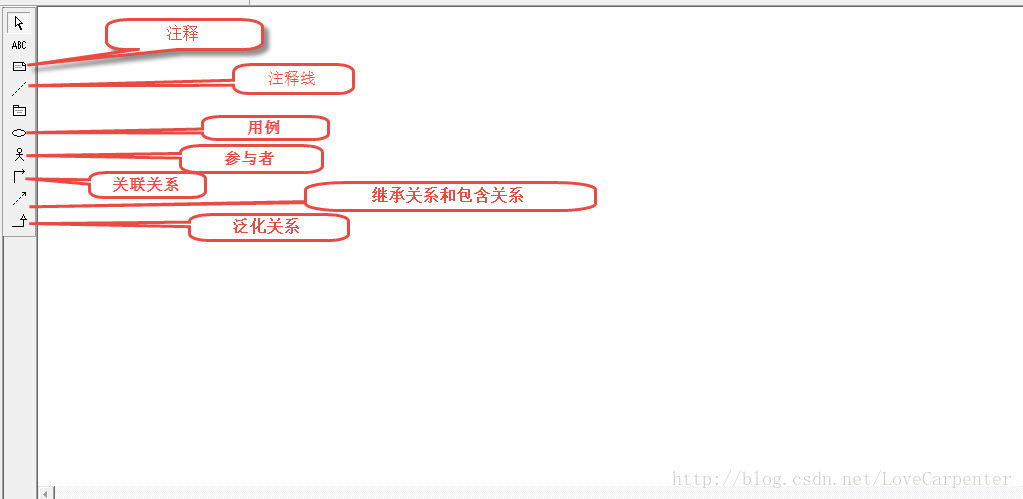

• 查看用例图的一些图形按钮

2.2 创建一个简单的关系（以购物网站为例）

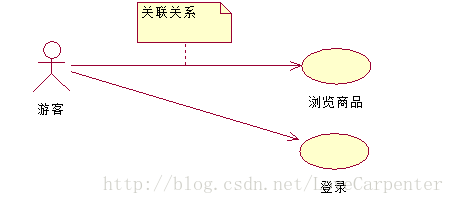

• 比如匿名用户（游客）可以浏览商品

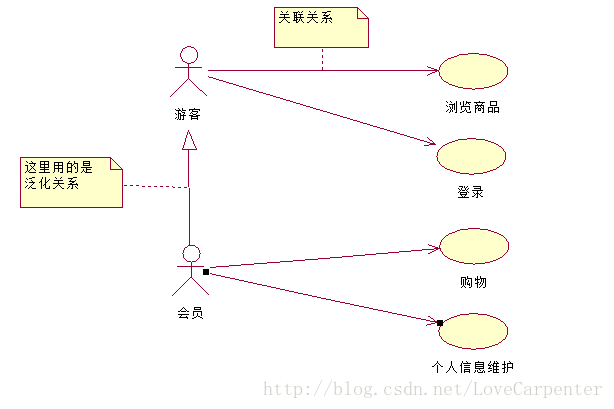

• 会员用户也具有登录，和浏览商品的能力，但同时它可以进行个人信息维护和购物功能

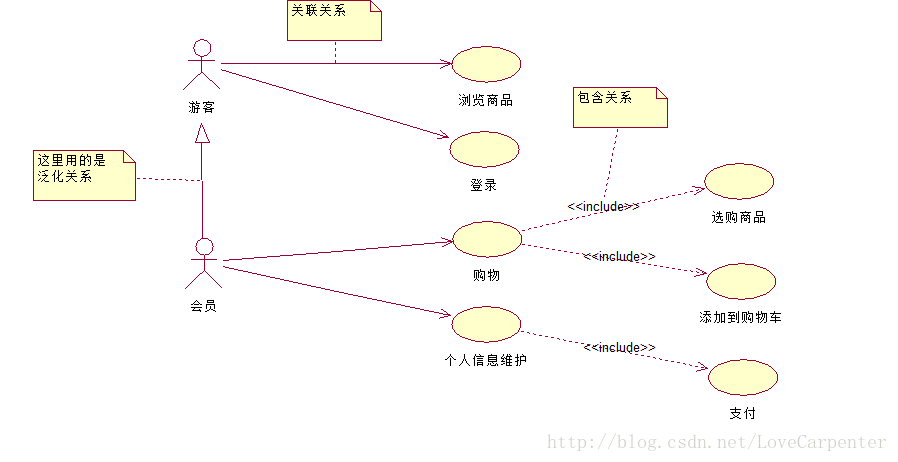

• 购物又分为三步：选购商品，添加到购物车，支付

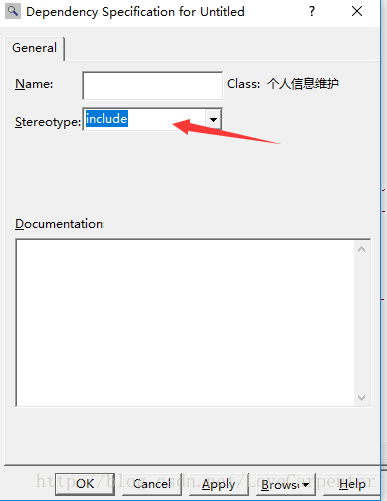

• 这里要注意双击虚线，选择线的关系为包含

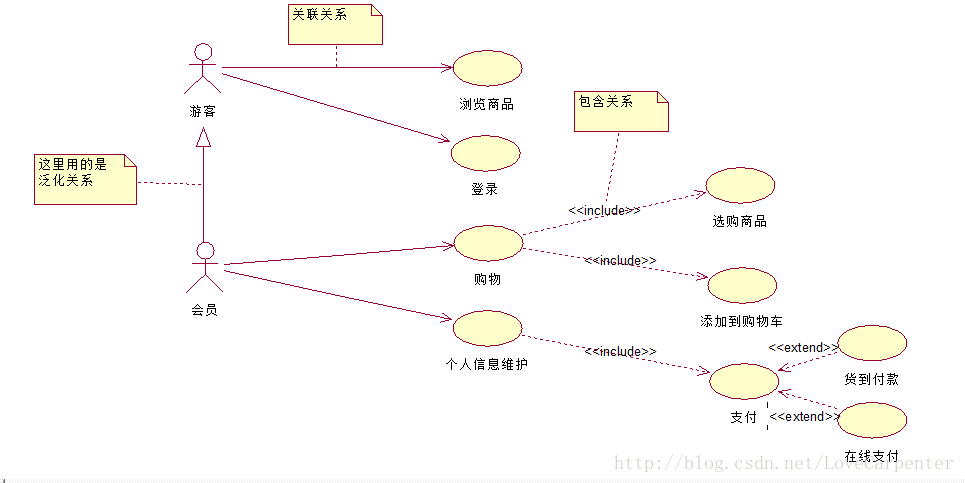

• 支付手段有多种（注意：虽然有多种，但是用户只能选择一种，这里使用继承关系）

这里要注意箭头的方向

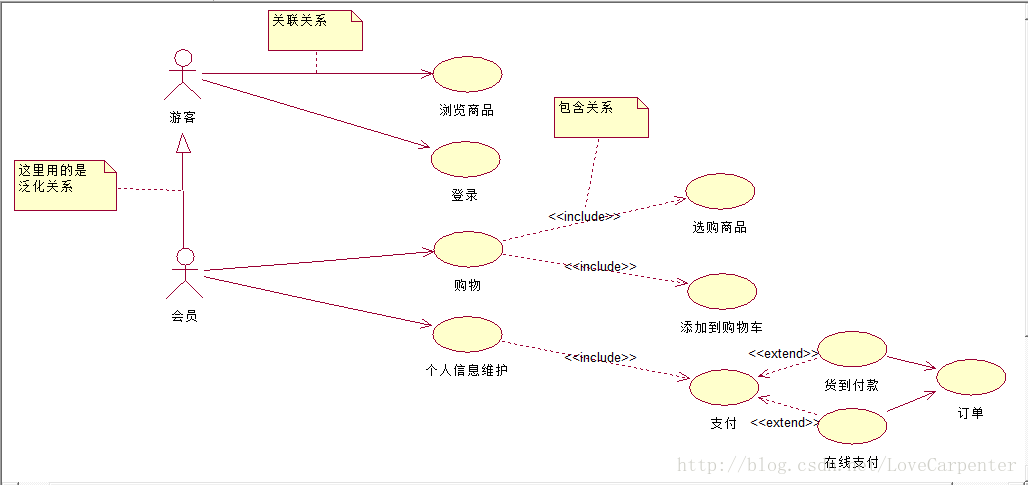

• 付款之后会生成订单（这是不管选择什么支付方式，生成的订单是一样的）

• 到现在为止一个简单的用例图便绘制成功了。

3.总结

      在本篇博客中主要介绍了如何使用软件来绘制用例图，以及介绍了用例图的一些按钮。在用例图中如何使用四种关系和两种用例
