Opencv2系列学习笔记4(灰度直方图)

和之前的一篇blog【http://blog.csdn.net/lu597203933/article/details/14104505】一样，这篇是opencv2的Mat格式。

一：一维直方图

Code：

int main()
{
	Mat image = imread("F:\\huangrong.jpg", 0);
	if(!image.data)
	{
		cout << "fail to load image" << endl;
		return 0;
	}
	MatND hist;       // 在cv中用CvHistogram *hist = cvCreateHist
	int dims = 1;
	float hranges[] = {0, 255};
	const float *ranges[] = {hranges};   // 这里需要为const类型
	int size = 256;
	int channels = 0;
	// 计算图像的直方图
	calcHist(&image, 1, &channels, Mat(), hist, dims, &size, ranges);    // cv 中是cvCalcHist
	int scale = 1;
	Mat imageShow(size * scale, size, CV_8U, Scalar(0));
	// 获取最大值和最小值
	double minVal = 0;
	double maxVal = 0;
	minMaxLoc(hist,&minVal, &maxVal, 0, 0);  //  cv中用的是cvGetMinMaxHistValue
	//显示直方图的图像
	int hpt = saturate_cast<int>(0.9 * size);

	for(int i = 0; i < 256; i++)
	{
		float value = hist.at<float>(i);           //   注意hist中是float类型    cv中用cvQueryHistValue_1D
		int realValue = saturate_cast<int>(value * hpt/maxVal);
		//line(imageShow, Point(i, size - 1), Point(i, size - realValue), Scalar(0));
		rectangle(imageShow,Point(i*scale, size - 1), Point((i+1)*scale - 1, size - realValue), Scalar(255));
	}
	namedWindow("showImage");
	imshow("showImage", imageShow);
	waitKey(0);
	return 0;
}

Explaination：

<1>代码中有注释将mat格式与cv格式进行了比对，大家注意

<2> float value = hist.at<float>(i);

       要注意直方图数据为浮点类型

<3>画出直方图其实有多种方式，可以使用line或rectangle都可以

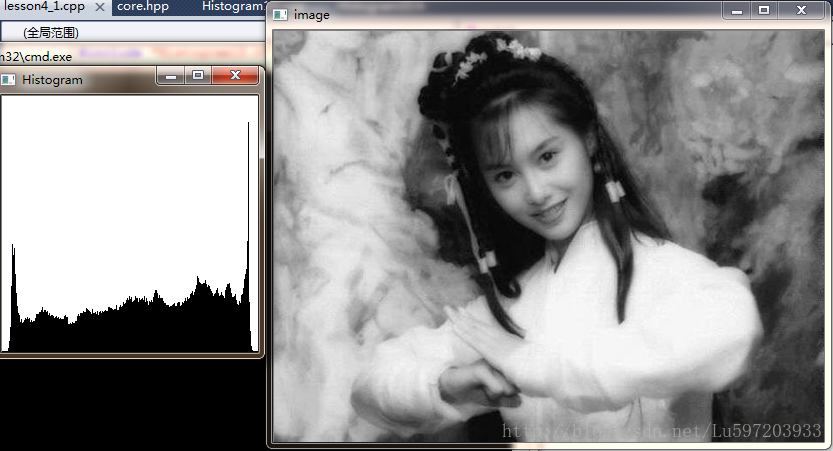

Result：



二：二维直方图

Code：

int main()
{
	Mat image = imread("F:\\baboon.jpg", 1);
	if(!image.data)
	{
		cout << "fail to load image" << endl;
		return 0;
	}
	MatND hist;       // 在cv中用CvHistogram *hist = cvCreateHist
	int dims = 2;
	float r_hranges[] = {0, 255};
	float g_hranges[] = {0, 255};
	const float *ranges[] = {r_hranges, g_hranges};   // 这里需要为const类型
	int size[2] = {256, 256};
	int channels[] ={0,1};   //代表 r g通道 2代表b通道
	// 计算图像的直方图
	calcHist(&image, 1, channels, Mat(), hist, dims, size, ranges);    // cv 中是cvCalcHist
	int scale = 1;
	Mat imageShow(size[0] * scale, size[1]*scale, CV_8UC3, Scalar(255));
	// 获取最大值和最小值
	double minVal = 0;
	double maxVal = 0;
	minMaxLoc(hist,&minVal, &maxVal, 0, 0);  //  cv中用的是cvGetMinMaxHistValue
	//显示直方图的图像
	//int hpt = saturate_cast<int>(0.9 * size[]);

	for(int i = 0; i < 256; i++)
	{
		for(int j = 0; j < 256; j++)
		{
		float value = hist.at<float>(i,j);           //   注意直方图的值是float类型    cv中用cvQueryHistValue_1D
		int realValue = saturate_cast<int>(value * size[0]/maxVal);
		//line(imageShow, Point(i, size - 1), Point(i, size - realValue), Scalar(0));
		rectangle(imageShow,Point(i*scale, j*scale), Point( ((i+1)*scale - 1), (j+1)*scale - 1), Scalar(realValue,realValue, realValue));
		}
	}
	namedWindow("baboon");
	namedWindow("showImage");
	imshow("showImage", imageShow);
	imshow("baboon", image);
	waitKey(0);
	return 0;

}

Explaination：

需要注意的是取二维的通道数是通过变量channels来取得的，不需要将图片再进行split

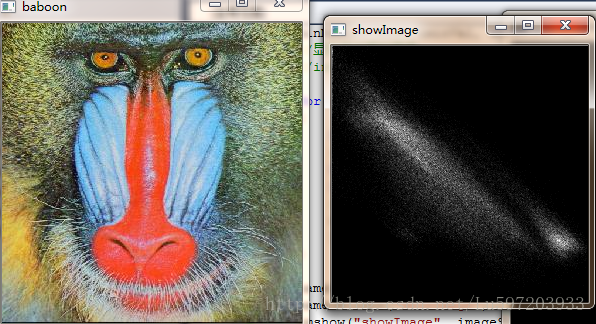

Result：

另外推荐小魏的blog，关于直方图的描述写的也非常好：

链接：http://blog.csdn.net/xiaowei_cqu/article/details/8833799【Mat格式】

http://blog.csdn.net/xiaowei_cqu/article/details/7600666【cv】
