基于 51 的点阵屏显示·16*16 点阵仿真实验（静态显示，左移显示）

若想更详细了解可以先跳转到：

基于 51 的点阵屏显示 8*8 点阵仿真实验：

基于 51 的点阵屏显示 8*8 点阵仿真实验-CSDN博客

对一个模块进行了解

16*16 点阵的显示原理

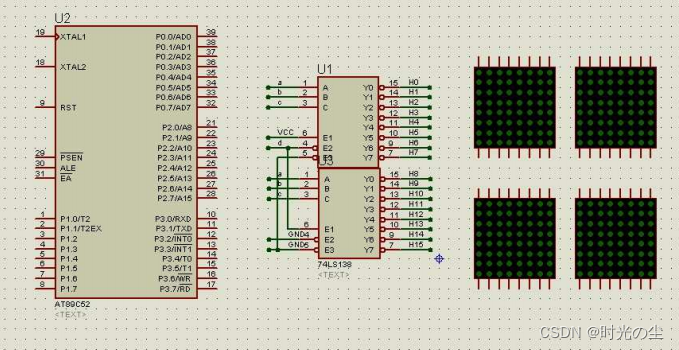

        虽然完成了上面 8*8 点阵的显示，但是由于点的数量太少以至于它的显示效果并不是很理想,事实上现在大部分点阵的汉字都是16*16显示的,下面让我们来学习16*16点阵的显示。和上面一样我们先选择元件 ：AT89C52 ,74LS138, ,MATRIX-8*8-GREEN ，因为要显示16*16的汉字，我们就不能再使用一个38译码器进行行选了，这里我们用两个38译码器组合成一个4 选 16的译码器(当然也可以使用 74159)。而MATRIX-8*8-GREEN 点阵需要4个。完成后如下图：

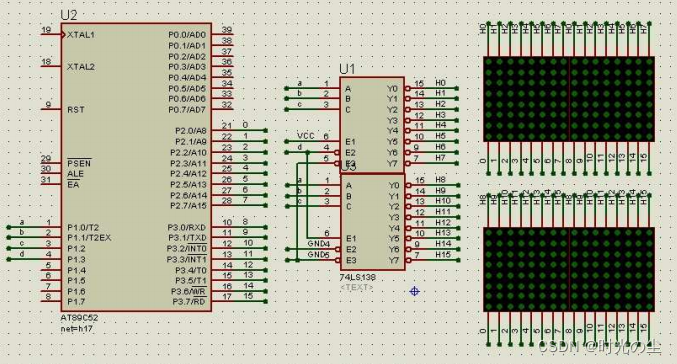

        先来看看 4 选 16 的译码器是如何工作的，这里有 4 个输入端a、b、c、d，16 个输出端 HO~H15，如上图连线后即可完成类似于38译码器一样的工作。只不过扩展到了16 行选。关于连线的原理这里不再赘述,只要明白38译码器的原理这个可以轻松理解。接着完成全部布线。如下图所示：

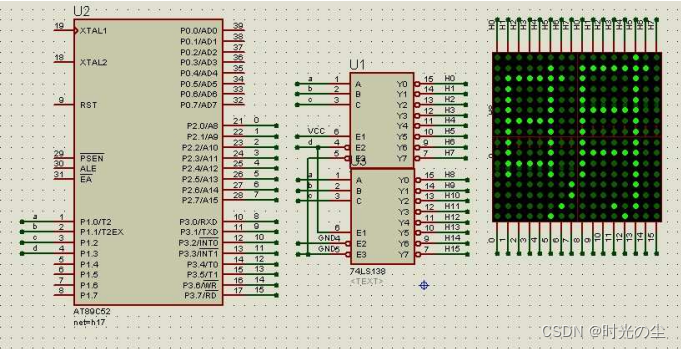

        连好线后,P1作为行选,P2、P3一起作为列选。现在16*16的点阵被分成两块并不完整的部分，我们可以整体移动（包括点阵屏、连线以及连接点，）来方便我们观察显示的效果(最好同时去掉仿真中电平的指示灯)。接着我们来看一个程序,还是让此点阵屏显示一个汉字：“明。”先看效果图：

源代码如下：

#include<reg52.h>
char code table[]={0x00,0x20,0x20,0x7F,0x7E,0x21,0x22,0x21,
 0x22,0x21,0x22,0x3F,0x3E,0x21,0x22,0x21,
 0x22,0x21,0x22,0x3F,0x3E,0x21,0x22,0x21,
 0x80,0x20,0x80,0x20,0x40,0x28,0x20,0x10}; // 明
void delay(int z)
{
 int x,y;
 for(x=0;x<z;x++)
 for(y=0;y<110;y++);
}
void main()
{
 int num;
 while(1)
 {
 for(num=0;num<16;num++)
 {
 P1=nu
