STM32F1外部中断EXTI

目录

1.  EXTI简介

2.  EXTI基本结构

3.  AFIO复用IO口

4.  EXTI框图

5.  EXTI程序配置

5.1  首先先配置要使用的GPIO口的引脚

5.2  配置AFIO数据选择器，选择想要中断的引脚

5.3  EXTI配置

---

1.  EXTI简介

        EXTI（Extern Interrupt）外部中断 EXTI可以监测指定GPIO口的电平信号，当其指定的GPIO口产生电平变化时，EXTI将立即向NVIC发出中断申请，经过NVIC裁决后即可中断CPU主程序，使CPU执行EXTI对应的中断程序。

简单来说：电平变化，触发中断

支持的触发方式：上升沿/下降沿/双边沿/软件触发

·上升沿触发
        数字电平从低电平（数字“0”）变为高电平（数字“1”）的那一瞬间叫作上升沿。 上升沿触发是当信号有上升沿时的开关动作，当电位由低变高而触发输出变化的就叫上升沿触发。也就是当测到的信号电位是从低到高也就是上升时就触发，叫做上升沿触发。

·下降沿触发
        数字电路中，数字电平从高电平（数字“1”）变为低电平（数字“0”）的那一瞬间叫作下降沿。下降沿触发是当信号有下降沿时的开关动作，当电位由高变低而触发输出变化的就叫下降沿触发。也就是当测到的信号电位是从高到低也就是下降时就触发，叫做下降沿触发。

那么我们可以很好的理解两种触发：

上升沿触发 就是当电压从低变高时触发中断
下降沿触发 就是当电压从高变低时触发中断

双边沿触发

        可以看做上升沿和下降沿的结合，也就是二者都可以触发中断。

软件触发

        引脚没变化，程序执行代码触发中断。

支持的GPIO口：所有GPIO口，但相同的Pin不能同时触发中断

        也就是PA0,PB0，PC0等不能同时使用，Pin引脚需要不同，例如PA0和PA1，PA0和PB1等能同时用。

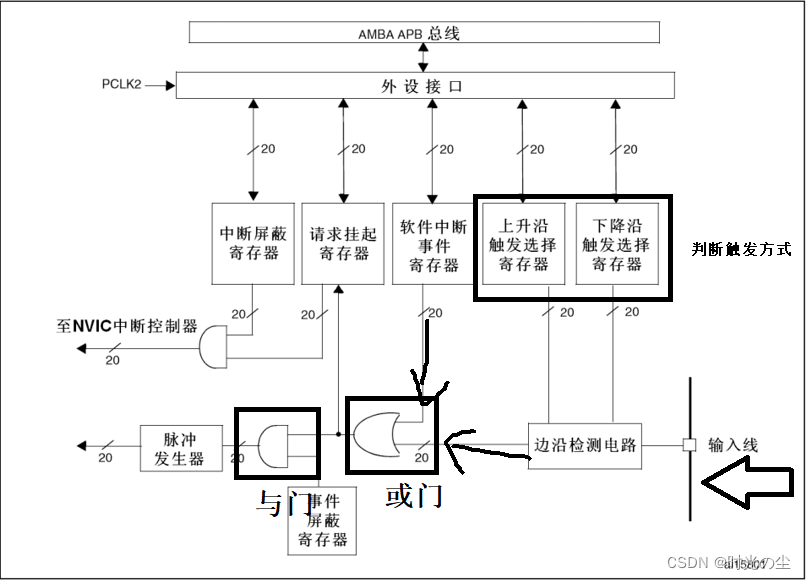

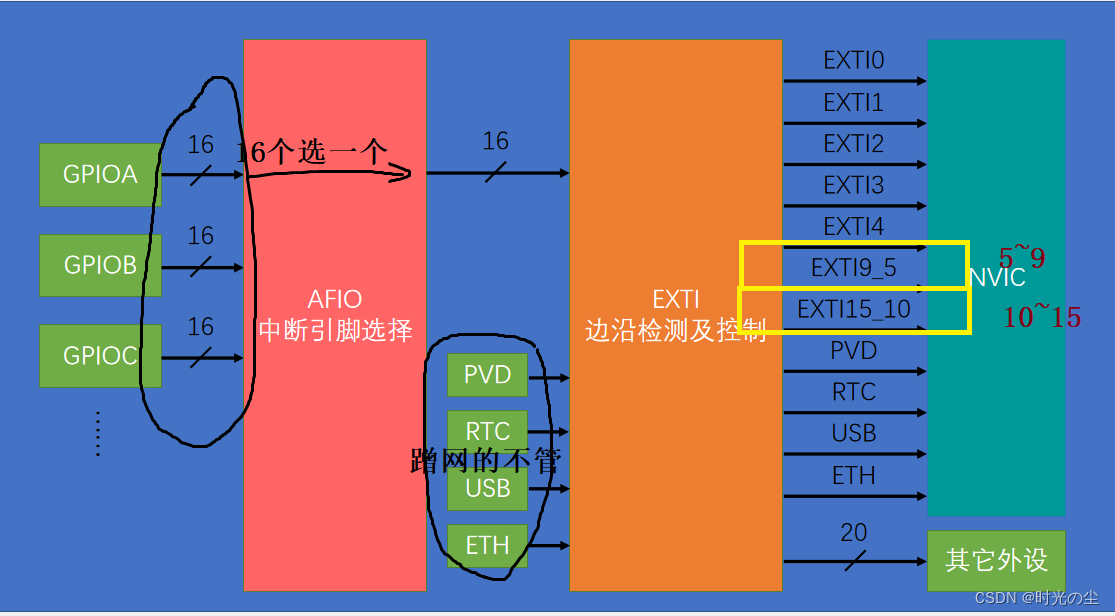

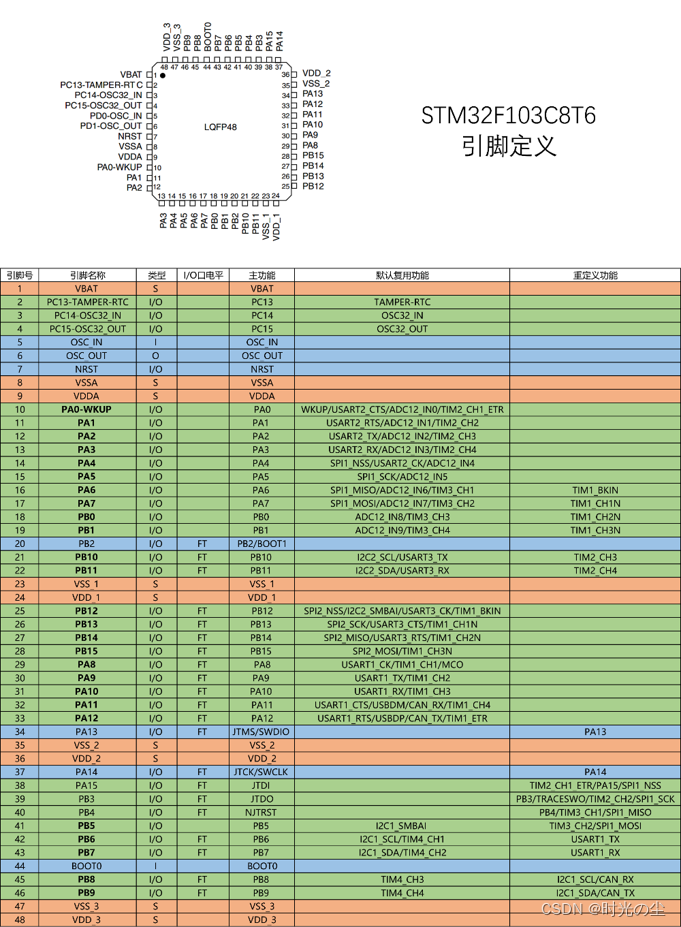

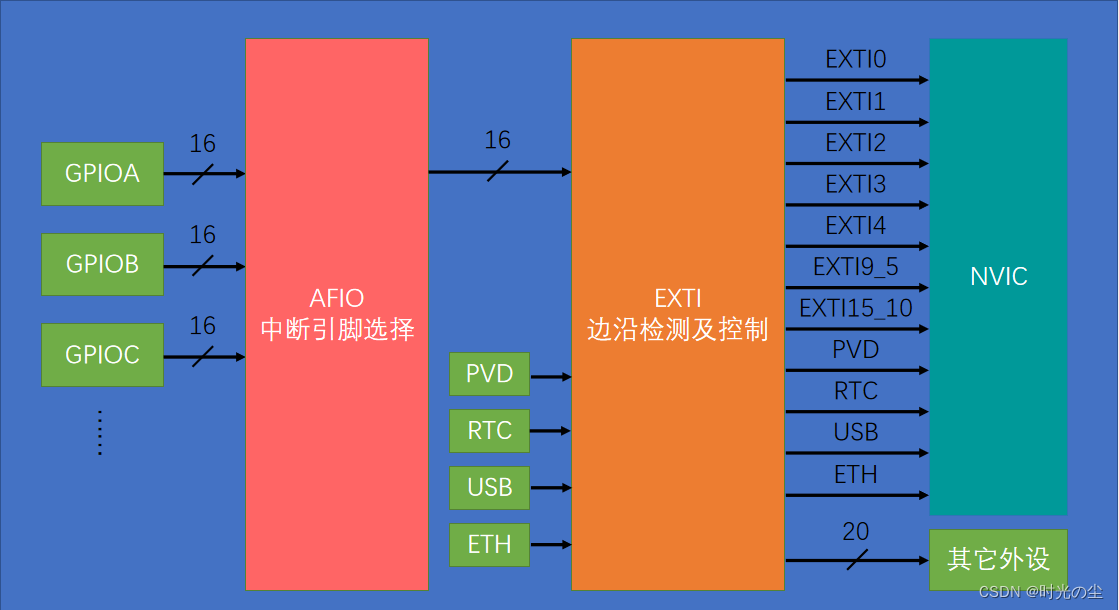

通道数：16个GPIO_Pin（0~15），外加PVD输出、RTC闹钟、USB唤醒、以太网唤醒

触发响应方式：中断响应/事件响应

中断响应：申请中断，CP
