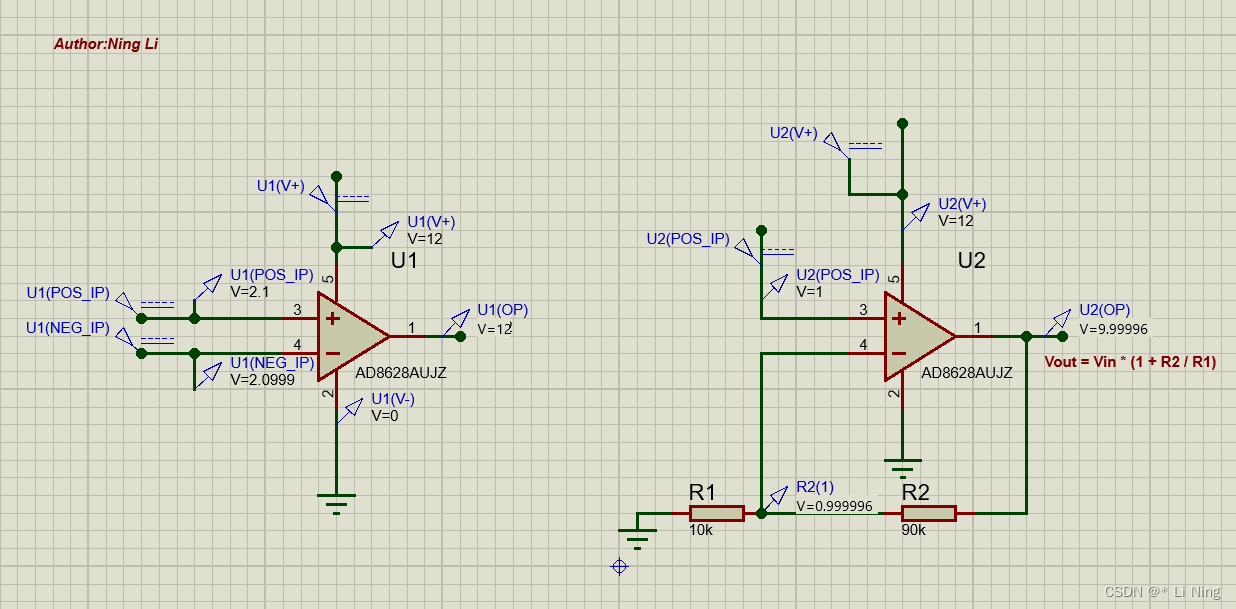

对于图左,可见当V(+) > V(-)时,输出12V,输出电压大小与5号引脚所接电压大小有关。当V(+) < V(-)时,输出0V,输出电压大小与2号引脚所接电压大小有关。
对于图右,由于Vout = Vin * (1 + R2 / R1),若使输出电压为V(+)的10倍则可取R2为90K,R1为10K使得Vout = Vin * 10。
对于图左,可见当V(+) > V(-)时,输出12V,输出电压大小与5号引脚所接电压大小有关。当V(+) < V(-)时,输出0V,输出电压大小与2号引脚所接电压大小有关。
对于图右,由于Vout = Vin * (1 + R2 / R1),若使输出电压为V(+)的10倍则可取R2为90K,R1为10K使得Vout = Vin * 10。
