STM32调试FM24C04B-G心得及注意事项，解决不应答等

最新推荐文章于 2025-03-05 19:14:39 发布
最新推荐文章于 2025-03-05 19:14:39 发布
阅读量5.7k 收藏 25
点赞数 5
分类专栏： STM32
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.csdn.net/Mamba_1024/article/details/89478649
版权
本文分享了在STM32环境下调试FM24C04B-G铁电存储器遇到的问题及解决经验。主要问题包括铁电不应答，后发现是由于3.3V供电不匹配手册要求的5V供电导致。解决方案包括正确供电、调整电阻和注意IIC时序。此外，还介绍了FM24C04B-G的特点，如自动换块和无需写周期。

摘要生成于 C知道 ，由 DeepSeek-R1 满血版支持， 前往体验 >

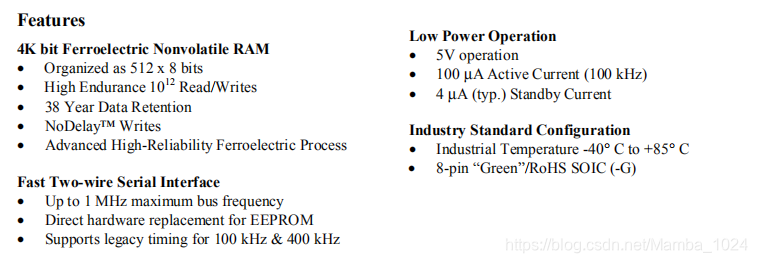

一.FM24C04

在这里插入图片描述

1.1 铁电

区别于EEPROM如AT24C04，除了操作时序那方面，作用上的区别是在于铁电的读写速度较快，可读写次数多，可保存年限长，价格较之稍高。

1.2 通信方式

IIC

二.使用环境及出现问题

2.1 环境

芯片： STM32F767IGT6
编译环境：MDK
铁电IC：FM24C04B-G
方式：IO口模拟IIC

2.2 出现问题

a. 铁电死活不应答

b. 除了时间控制外，IIC代码是已经调试好了，可以驱动AT24C02

c. 示波器查看SDA和SCL，时序是符合的，时间控制也是手册的

三.解决及注意事项

3.1 注意事项

a. 型号多，手册不同

24C系列的芯片，除了用过AT24C04芯片不说，铁电的就有很多型号，而FM24C04的型号也有很多。这次调试是使用的FM24C04B-Gÿ
