一、TTL与非门

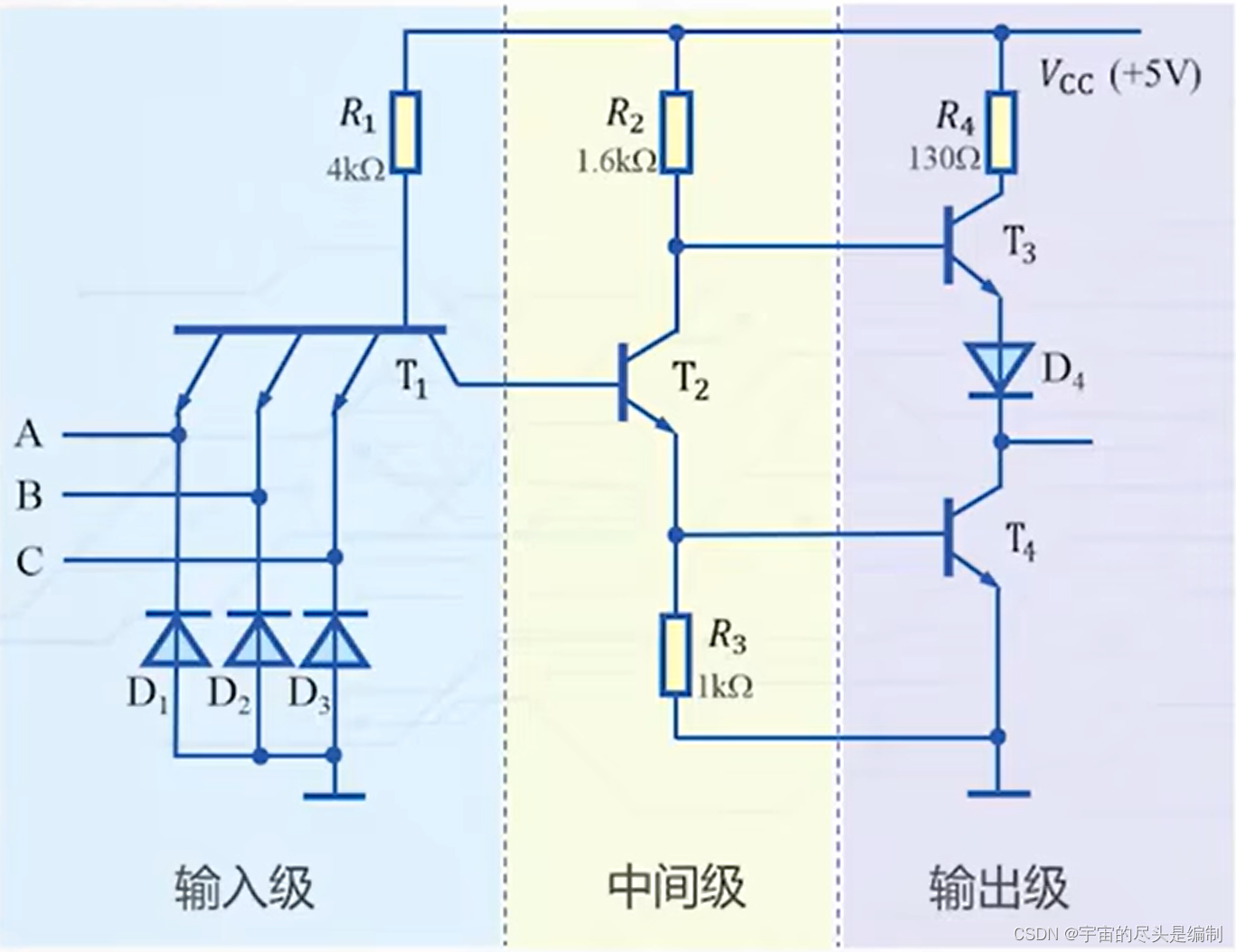

TTL与非门电路是重点，通过TTL与非门电路，可以构造其他很多常用的逻辑门电路。电路结构图如下。输入端钳位二极管，用于限制输入端出现负极性干扰信号，起保护作用。

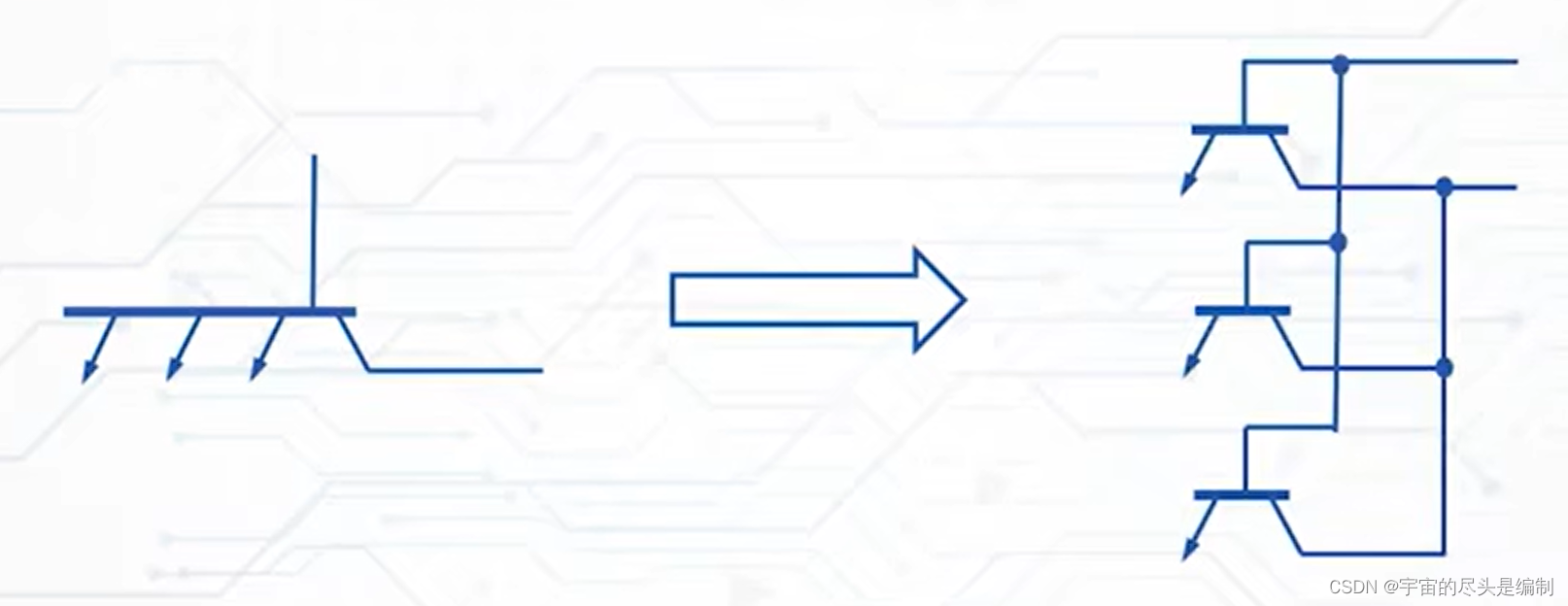

输入端多发射极晶体管，是三个三极管并联组成多发射极晶体管。

下面来分析电路

输入极：
- 多发射极 $T_{1}$ 和电阻 $R_{1}$ .
- 三个输入信号通过发射结实现与功能
中间极：
- 晶体管 $T_{2}$ 和电阻 $R_{2}$ 和 $R_{3}$ 组成
- $T_{2}$ 三极管集电极和发射极分别控制 $T_{3}$ 和 $T_{4}$
输出极：
- 晶体管
