乘法器的另一种实现思想是采用ROM的方式,即将被乘数和乘数连接起来拼成地址,把两者所有可能的乘积按照地址号存放在ROM的地址空间中,两个数相乘时,根据两者构成的地址从ROM索取乘积结果。
首先,我们来看看为啥这样是可行的。我们会有一个疑问,两者构成的地址能把所有的乘积结果都包含在内吗?我们来局个例子,比如两个两个1bit的数相乘,可能的相乘方式有0x1,0x0,1x1,1x0,一共四种相乘方式,其对应的结果也有四种,即0,0,1,0。那么如果将这四个结果存在ROM中,其实正好用01,00,11,10四个地址来寻址。因此是可以把所有的乘积结果都包含在内的。

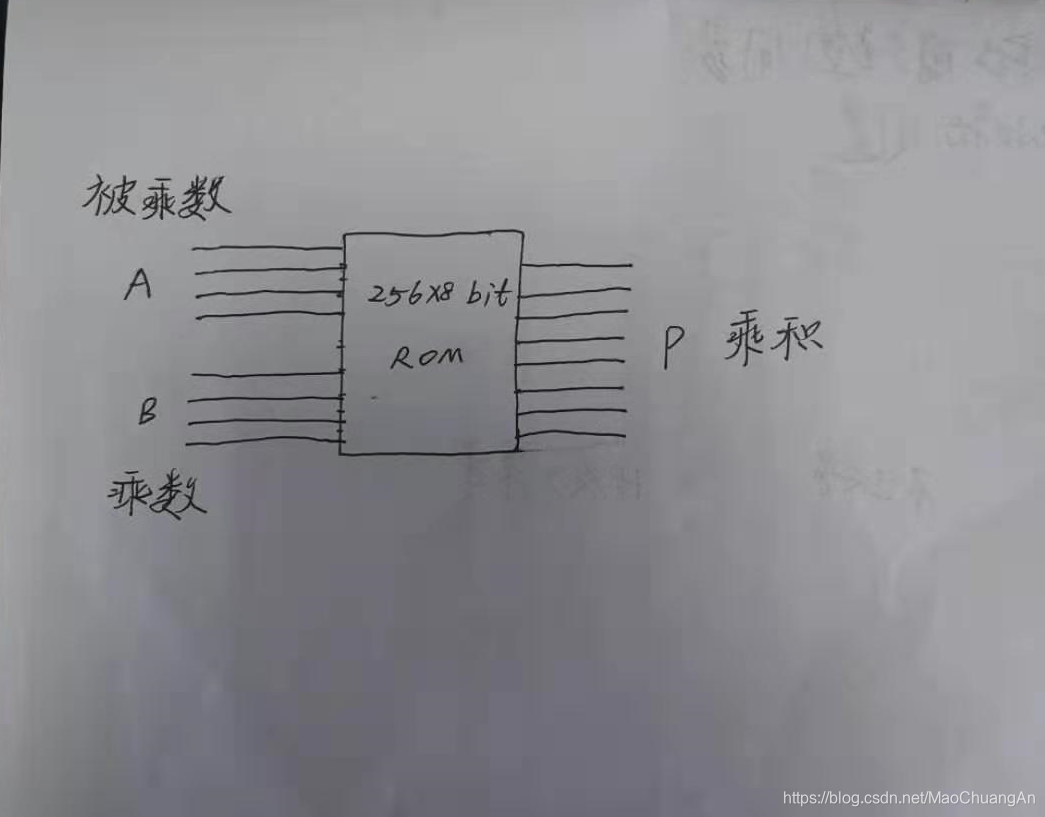

通俗的来说,两个Nbit二进制数相乘,其结果为2Nbit,这意味着ROM的深度为2^(2N),宽度为(2N),占用的空间大小为2^(2N)x2N。以两个4bit 的数相乘例子,其存储空间大小为256x8bit,对应的硬件结构如下图。无论是有符号数或者无符号数相乘都适用。显然随着位宽的增长,存贮空间将以指数速度膨胀,这是这个方法的一个弊端。
由于上述弊端的存在 ,一种改进方法就是进行位分解,将两个大位宽的数相乘分解为多个小位宽的数相乘。例如,两个4bit的数相乘,可将4bit拆成两个2bit,从而变成四个2bit数相乘。为了保证最终结果的正确性,需要对中间四个乘积结果进行移位处理。为了方便起见,以两个无符号数(11)x(6)对应的二进制(1011)x(0110)为例,以H1、H2分别表示(1011)和(0110)的高两位,以L1、L2分别表示其第两位,故:
(1011)x(0110)=(2^2*H1 +L1)*(2^2*H2 +L2)= 2^4*H1*H2 + 2^2H1*L2 + 2^2*H2*L1 + L1*L2

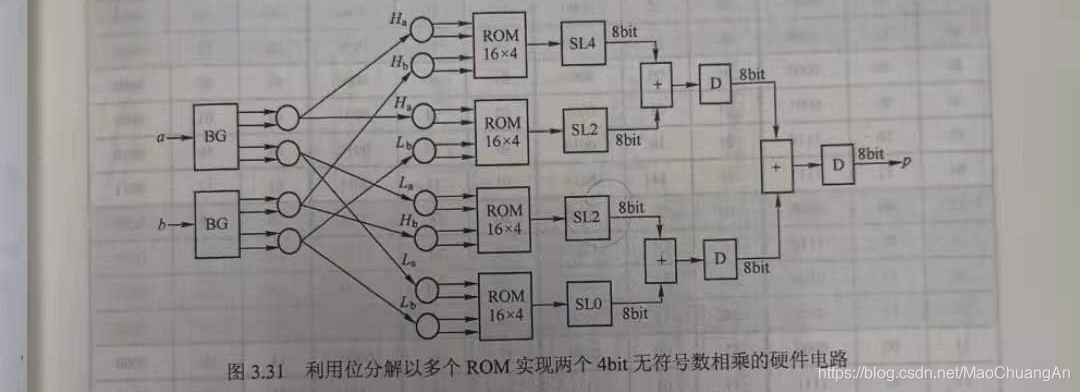

根据上式可其硬件结构如下图所示:

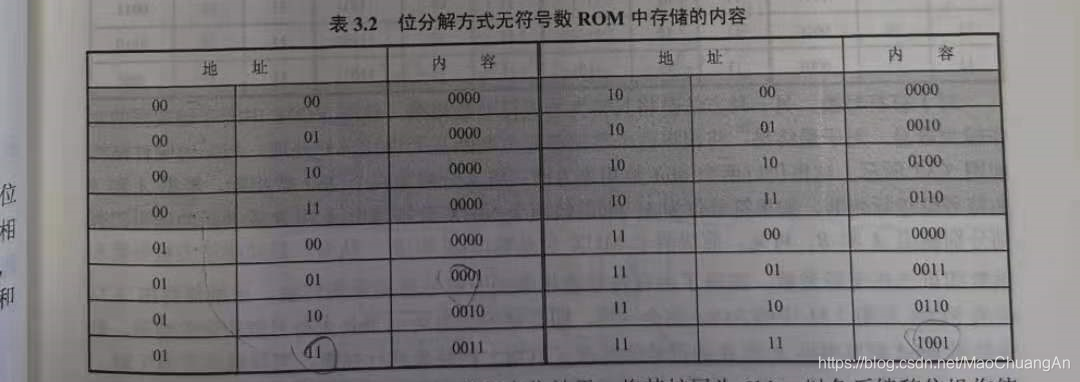

图中的 BG模块用于将数据拆成高两位和低两位。四个ROM完全相同,深度均为16,宽度均为4,存储的内容均为两个无符号数相乘的结果,如下表所示:
SL4、SL2、SL0分别是左移4位、左移2位、左移0位。由于ROM输出的是4位数,为了保证移位结果的正确性,在移位前需要对输出的4bit数进行高位补零,将其扩展为8bit。我们可以发现,这种方式只用了16x4x4bit的存储空间。是原来256x8bit的1/8,大大缩减了存储空间。
基于ROM的位分解两个4bit数相乘代码:
//顶层模块
module rom_mul(
input clk,
input [3:0] a,
input [3:0] b,
output [7:0] result
);
wire [1:0] a_H = a[3:2];
wire [1:0] a_L = a[1:0];
wire [1:0] b_H = b[3:2];
wire [1:0] b_L = b[1:0];
wire [3:0] rom1_addr;
wire [3:0] rom2_addr;
wire [3:0] rom3_addr;
wire [3:0] r
