【三维数域】从R树讲起：多维数据索引的高效方法是什么？

从地理信息系统（GIS）到计算机图形学，再到大规模数据管理，多维数据的查询和分析性能直接影响到系统的效率和用户体验。以传统线性搜索为例，在数据量少时或许还能勉强应付，但在数以百万计的多维空间对象面前，它的表现无疑像蜗牛爬坡般缓慢。

为解决这些问题，R树及其改进变体（如R*树和R+树）应运而生。它们通过构建层级化的最小边界矩形（Minimum Bounding Rectangles，MBRs）来高效地组织和检索多维数据，广泛应用于GIS、数据库索引、计算机图形学等领域。

本文将详细介绍R树的基本原理、操作机制，以及两种经典变体R*树和R+树的特点、差异及应用。

一、R树的基本原理

#R树概述

R树是一种自平衡树数据结构，专门用于存储具有多维坐标的空间对象。其核心思想是利用最小边界矩形（MBRs）将空间数据递归组织成树状结构，以便快速过滤掉不相关的对象。在R树中，数据对象通常是多维的矩形或点，而每个节点的MBR总是覆盖其子节点或对象的范围。

#节点结构

R树的节点分为非叶子节点和叶子节点：

• 非叶子节点：存放子节点的指针以及这些子节点对应的MBR。通过这些MBR，可以快速判断是否需要深入访问子节点。
• 叶子节点：存放实际的空间对象及其MBR。例如，在GIS中，一个叶子节点可能对应若干个地理区域或建筑物的位置数据。

#树的操作机制

R树的操作包括插入、删除和查询，这些操作通过树的分层结构得以实现。

• 插入与分裂
  • 插入时，R树会寻找最适合新对象的节点，即选取会导致MBR面积最小增量的节点来存储新对象。
  • 当某个节点的对象数超过设定的容量上限时，会触发节点分裂（Split）。分裂的目标是将节点中的对象划分为两个子节点，并更新父节点的MBR。这种机制能够保持树的平衡。
• 查询过程
  • 查询时，从根节点开始，逐层遍历与查询区域相交的MBRs。对于非叶子节点，仅深入访问MBRs与查询区域有重叠的子节点；对于叶子节点，则直接检查其存储的对象是否满足查询条件。

二、R树的变体

为了提升R树在不同场景中的性能，研究者们提出了多种变体，其中最具代表性的便是R+树和R*树。

【R+树】

R+树是R树的一个变体，不允许节点之间的MBRs出现重叠。为了实现这一目标，R+树在插入和删除操作中引入了更多的限制规则，避免了传统R树中由MBR重叠导致的冗余查询。

#特点

• 无重叠：R+树通过对空间的非重叠划分，确保每个对象只属于唯一的MBR。这大大减少了无效查询路径的数量。
• 更高的查询效率：尤其在点查询（Point Query）和等值查询（Exact Match Query）中，R+树由于无重叠特性，可以显著减少需要访问的节点数量。

#缺点

• 插入复杂：由于不允许重叠，某些跨越多个MBR的对象可能需要被拆分到多个叶子节点，从而增加存储需求和插入操作的复杂性。
• 高存储开销：对象的重复存储导致了更多的存储资源消耗。

【R*树】

R*树是对R树的进一步优化，主要改进了节点分裂策略和重新插入机制。R*树采用“强制重新插入”方法，在插入操作后检查并重新插入部分对象，以优化树的结构。这种变体在查询和存储效率上通常优于标准R树，尤其在高维数据和大数据量的情况下表现更为出色。

#特点

• 分裂优化：R*树采用更复杂的分裂算法，在分裂时不仅考虑MBR的面积增量，还考虑MBR之间的重叠量和边界长度，以实现更优的空间划分。
• 重新插入机制：R*树允许在插入新对象时重新调整部分已有对象的位置，以优化树的整体结构。这种机制特别适合动态更新频繁的场景。
• 高效的查询性能：R*树在范围查询和邻近查询中表现尤为出色，尤其适用于高维数据。

#缺点

• 插入成本高：重新插入机制和复杂的分裂策略使得插入操作比标准R树更慢。
• 实现复杂性：相较于R树和R+树，R*树的实现和维护成本更高。

三、R树及其变体的应用

R树及其变体在多个领域都有广泛的应用，以下是几个典型的应用场景：

1.地理信息系统（GIS）：GIS需要处理海量地理位置数据，例如道路网络、建筑物边界等。R树的空间索引能力能够高效支持范围查询和邻近查询，例如查找某一区域内的所有建筑或从指定点最近的公交站。

2.数据库索引：许多关系型数据库（如PostgreSQL和MySQL）支持R树及其变体作为空间索引，显著提升了地理空间查询的性能。例如，PostGIS扩展就利用R树为地理数据提供高效索引。

3.计算机图形学：在图形渲染中，R树可用于快速进行碰撞检测、场景管理和视图剔除。比如，在渲染一个复杂场景时，R树可以剔除那些不在视野范围内的对象，从而提升渲染效率。

四、R树及其变体的优缺点

#优点：

• 高效的空间检索能力：支持范围查询和邻近查询。
• 支持多维数据：适合多维坐标的存储与检索。
• 良好的动态更新性能：插入和删除操作不会破坏树的平衡。

#缺点

• 插入和删除操作复杂：特别是在R*树和R+树中，涉及分裂和调整机制。
• 索引维护成本高：动态更新频繁时，性能可能受到影响。
• 高维数据性能下降：当数据维度过高时，R树结构的查询效率可能出现退化。

五、如何选择合适的空间索引结构

在实际应用中，选择合适的空间索引结构需综合考虑以下因素：

• 数据特性：如数据的维度、分布、动态更新频率等。
• 查询需求：例如查询范围的大小、实时性需求等。
• 系统资源：包括内存、磁盘和计算性能的限制。

例如，对于以点查询为主的场景，R+树可能是更优选择；而在动态更新频繁且需要范围查询的应用中，R*树则更为适用。

R树及其变体R*树和R+树是处理多维空间数据的经典索引结构。它们通过层次化的矩形区域组织数据，实现了高效的空间查询和分析。尽管各有优缺点，但它们在GIS、数据库索引和计算机图形学等领域展现了卓越的性能。在实际应用中，根据数据特性和查询需求合理选择索引结构，才能充分发挥它们的潜力，为复杂的多维数据管理提供高效解决方案。

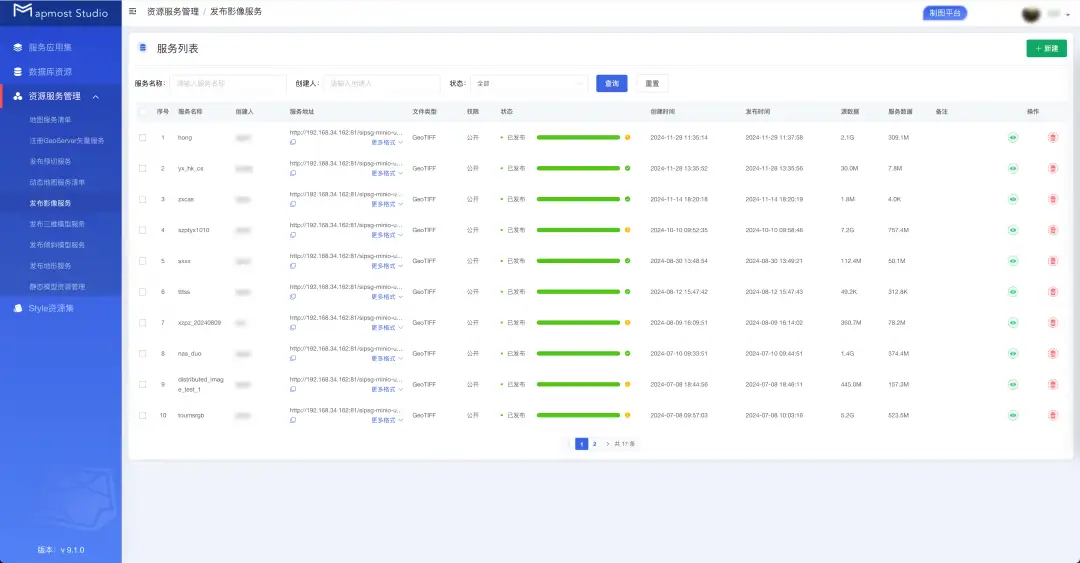

在我们的产品 Mapmost Studio中，地图发布模块就充分利用了 R树的强大空间索引能力，为产品性能和用户体验赋能。

在地图发布流程中，Mapmost Studio需要处理海量的空间数据，例如道路线、水面、兴趣点位（POI）以及其他地理信息。这些数据通常具有多层级和高密度的特点，如何快速检索并高效加载这些数据成为了系统开发中的核心挑战。R 树的引入，帮助 Studio 在地图发布模块中实现了快速、流畅的地图渲染和发布流程，还为开发者提供了强大的数据组织与管理能力。这种结合使 Studio 能够在海量空间数据的处理上从容应对，为用户提供更优质的产品体验，同时展现出产品背后强大的技术支撑。

---
