本文介绍了SATA2与SATA3的区别，包括两者相同的接口定义与外观，但不同的传输速率，SATA2的最大速率为3Gbps，而SATA3则达到了6Gbps。文中还详细说明了SATA总线协议及硬盘供电标准。

摘要生成于 C知道 ，由 DeepSeek-R1 满血版支持， 前往体验 >

区分：SATA2 与 SATA3 接口定义完全一致，从外观上并不能区分。

总线协议：SATA是接口，SATA也是一种总线（Serial ATA）。SATA接口的硬盘使用的总线为 SATA总线，数据传输协议为 AHCI。AHCI 全称 Serial ATA Advanced Host Controller Interface(串行ATA高级主控接口/高级主机控制器接口)。

传输速度：SATA2 最大速率为 3Gbps，SATA3 为 6Gbps。

电源电压：台式机的3.5寸硬盘，供电为 5V + 12V。笔记本电脑的2.5寸硬盘，供电为 5V。3.3V一般只存在于SATA标准，实际产品中几乎没有用到。

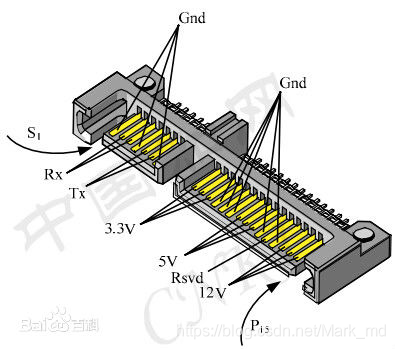

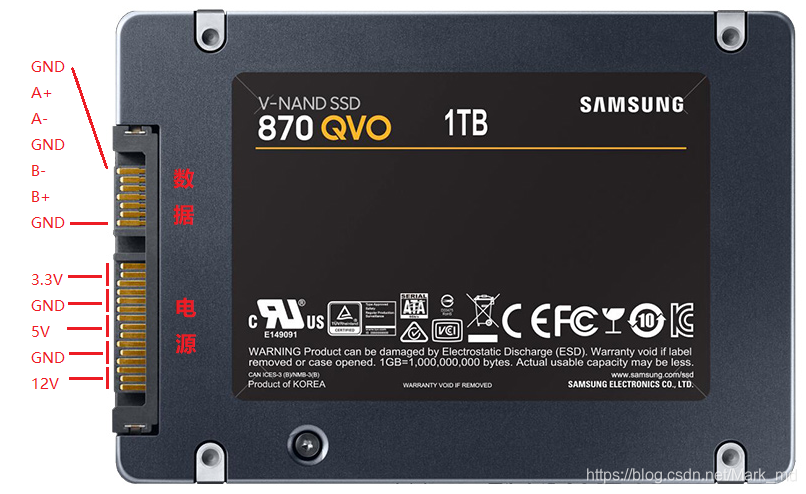

  • SATA接口的引脚定义如下：（7针数据 + 15针电源）
