Altium AD20检查pcb网络连接、开路检测、漏线飞线检测

PCB的漏线检测是整个PCB工程较靠后的工作，我可以通过软件提示来验证各个网络的连接、来做PCB投板制作前的检查。也可以在工作中大概了解剩余的工作量。

---

我以一PCB为例，详细介绍如何用AD20检查PCB网络连接性、如何查找漏线。

---

生成检查报告

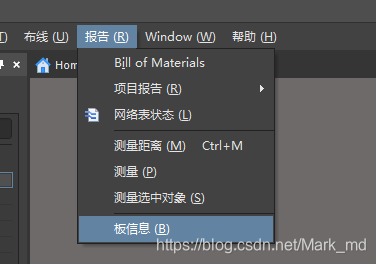

• 报告 - 板信息。

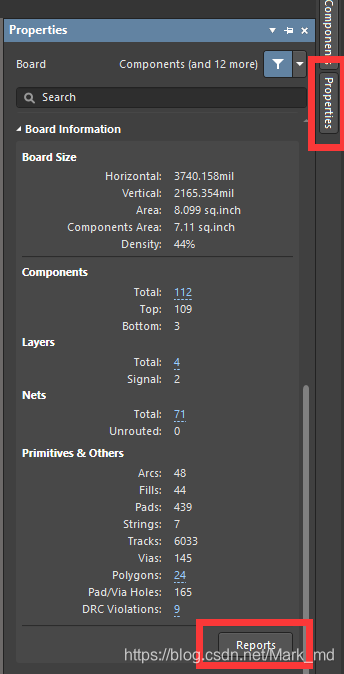

  或者在右侧面板中。ProPerties - Report。

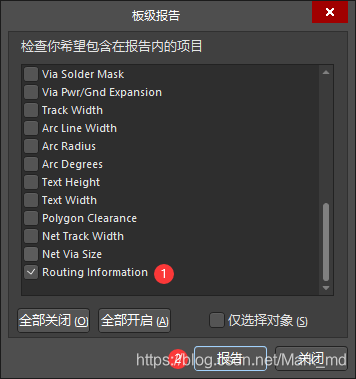

• 勾选最后一项。Rounting Information。连线信息。点击 报告。

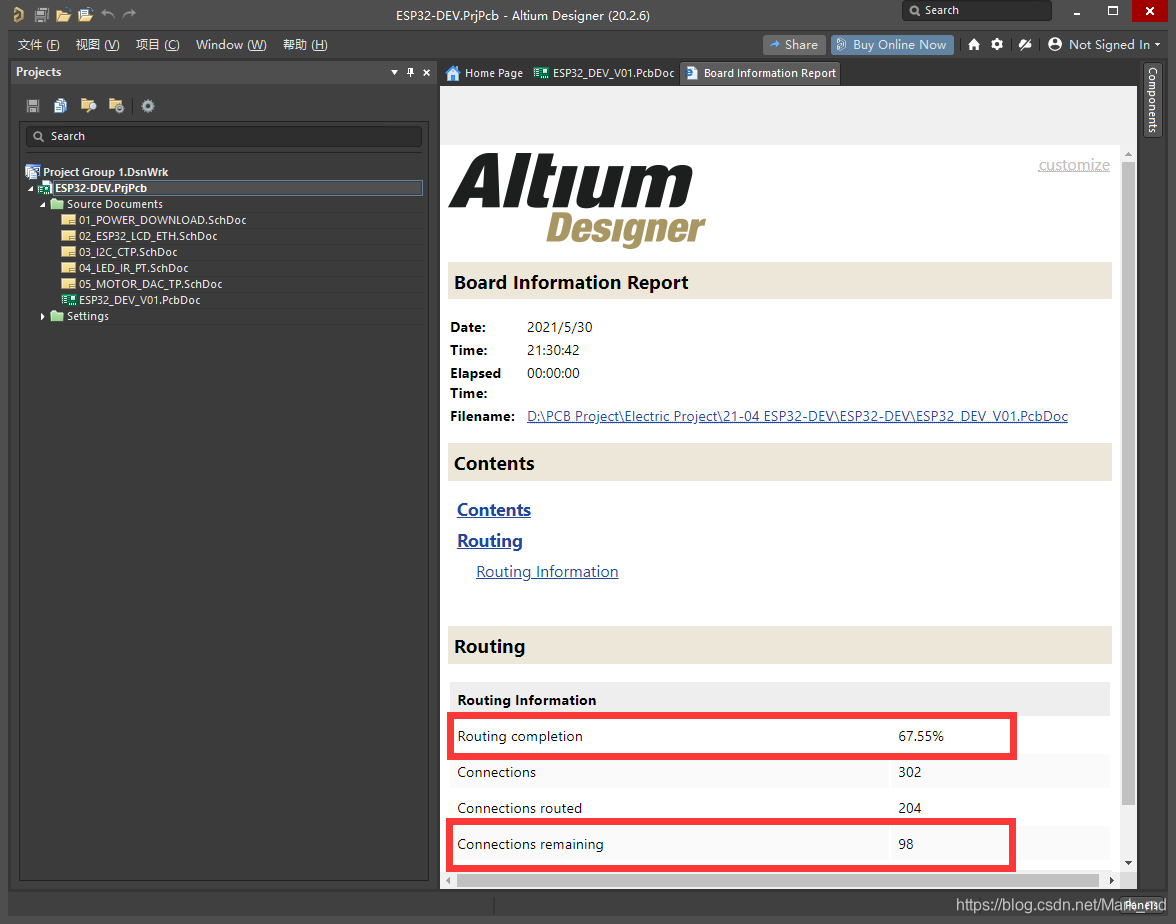

• 之后便可从生产的报表中，获得 连线完成率、未连接的连线 等关键信息。

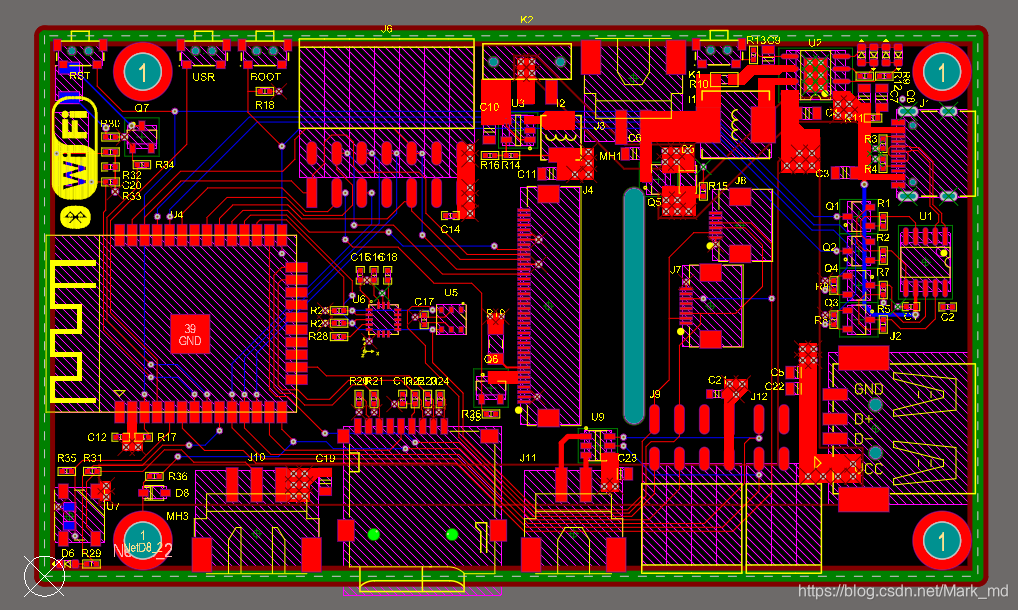

  因为我的示例PCB还未铺铜，所以有较多的未连接项。


---

检出未连接网络的连线

• 之后从右侧右下角，调出PCB面板。
• 选择 Nets - All Nets - 下面的最右侧一列即为未连接的网络、及未连接长度。
  因为我的在一开始就隐藏了全部网络，避免过多的网络线对视图干扰，所以会显示网络已隐藏。
• 可从快捷键 N - 显示连接 - 全部，来恢复所有的网络连线显示。

• 显示网络连接后，未连接连线显示恢复正常。
  我的这个PCB中只有两个未连接。一个是 GND，因为尚未铺铜。
  另一个是 NetC2_2。还真就发现了条漏网之鱼。

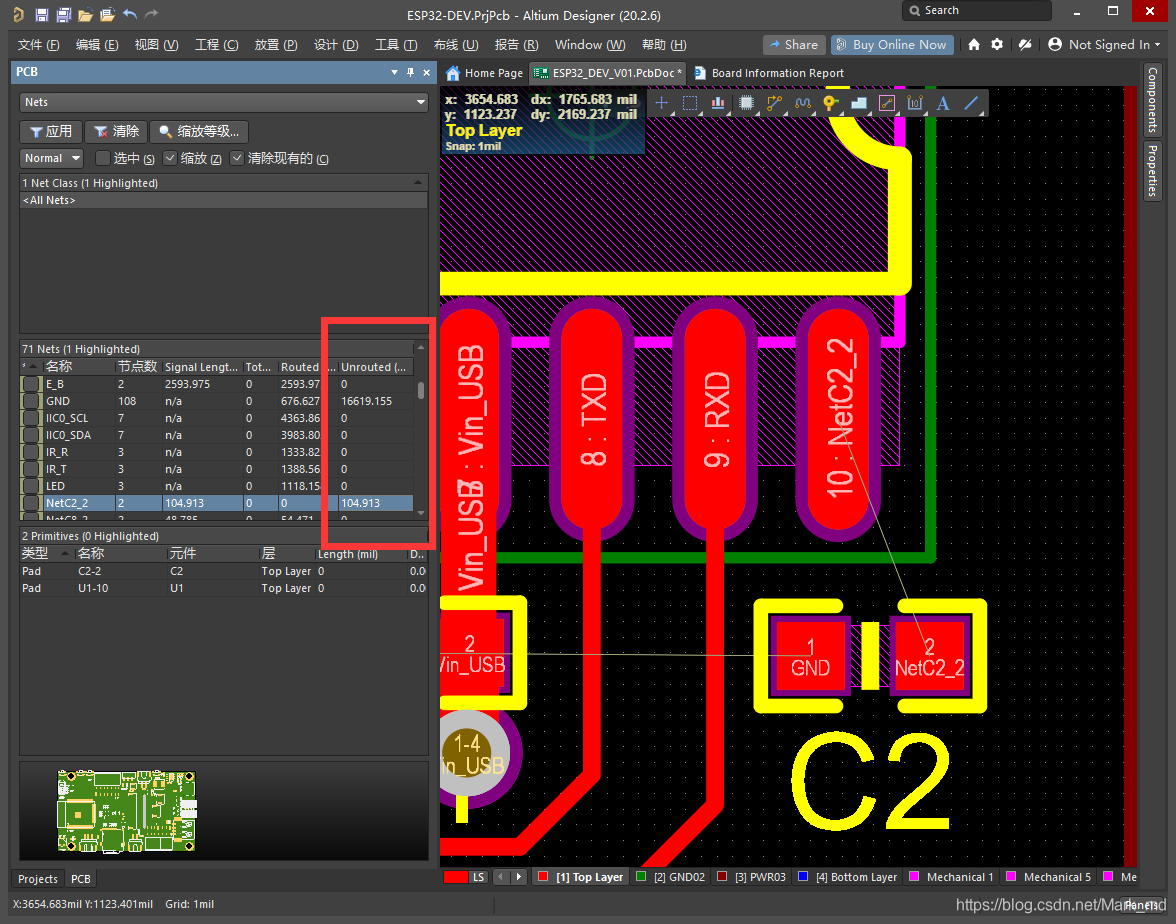

  点击 NetC2_2 网络所在的列表，AD会快速定位网络的位置，并移动到该位置的视角。

• 之后连接上 NetC2_2 网络。

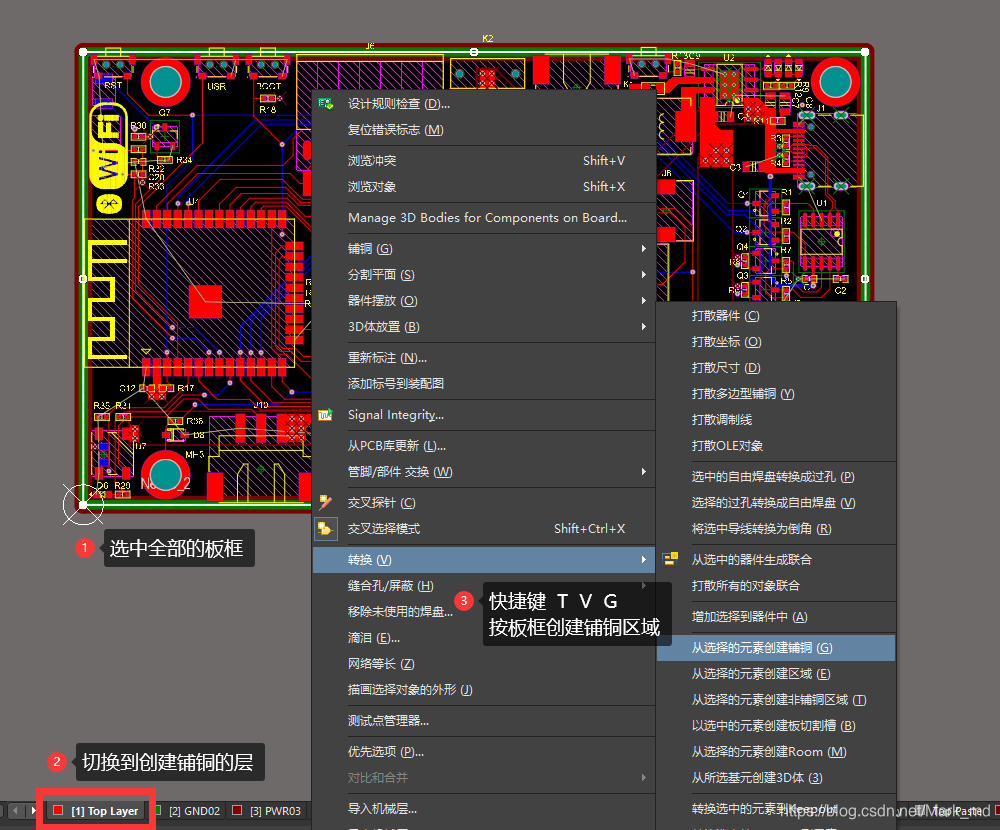

• 对 Top Layer 、Bottom Layer 两面进行铺铜。

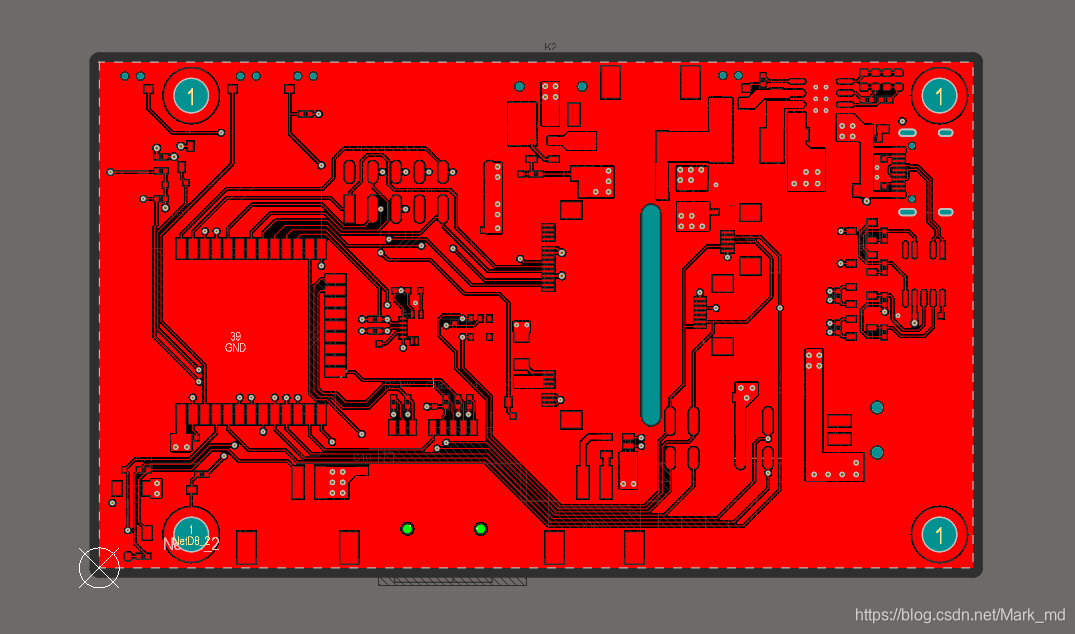

• 铺铜后效果。

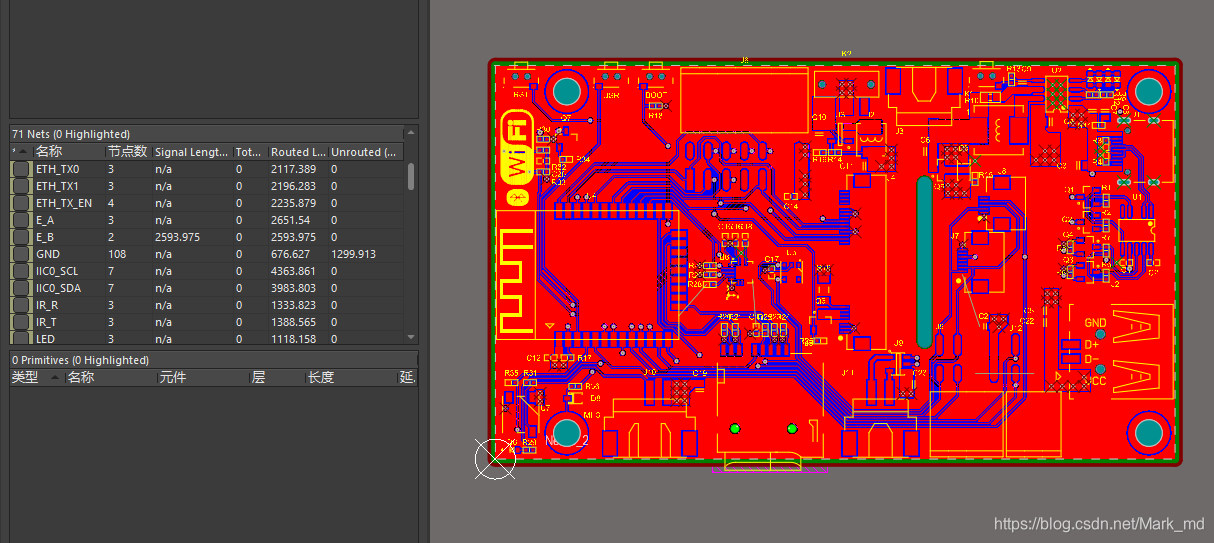

• 重新检查，仍有未连接。但明显比先前少了非常多。

• 剩下的GND连接需要借助 整板放置GND过孔、批量放置GND过孔/缝合孔 来实现了。
• 因篇幅问题，批量放置GND过孔/缝合孔 在下一篇详说。详见我的AD专栏。
