🔥 内容介绍

变分非线性线性调频模态分解 (Variational Non-linear Chirp Mode Decomposition, VNCMD) 作为一种新型的信号处理方法，近年来在非平稳信号分析领域受到了广泛关注。它继承并发展了经验模态分解 (Empirical Mode Decomposition, EMD) 和集合经验模态分解 (Ensemble Empirical Mode Decomposition, EEMD) 的思想，同时克服了其固有的模式混叠和端点效应等缺陷，并具备处理非线性线性调频信号的强大能力。本文将对VNCMD的理论基础、算法流程、优缺点以及在不同领域的应用进行深入探讨。

一、VNCMD 的理论基础

EMD 及其改进算法 EEMD 通过迭代筛选出信号的固有模态函数 (Intrinsic Mode Functions, IMFs) 来实现信号分解。然而，EMD 容易出现模式混叠现象，即一个IMF中包含了不同时间尺度的成分；EEMD虽然通过加入白噪声减轻了模式混叠，但引入了噪声的影响。VNCMD 则从变分原理出发，构建了一个能量泛函，通过最小化该泛函来提取信号的IMF。

VNCMD 的核心在于其提出的非线性线性调频模型。传统的EMD 方法假设信号的 IMF 具有对称性，而实际信号，特别是许多自然信号，往往呈现出非线性线性调频特性，即信号的瞬时频率随时间非线性变化。VNCMD 通过引入一个非线性函数来描述这种非线性调频特性，更准确地刻画了信号的局部特征。该非线性函数通常采用高斯函数或其他合适的函数来拟合。

具体来说，VNCMD 将信号分解成一系列 IMF 的线性叠加，每个 IMF 都被建模为一个非线性线性调频信号：

x(t) = Σᵢ Aᵢ(t)cos(φᵢ(t))

其中，Aᵢ(t) 为第 i 个 IMF 的瞬时幅度，φᵢ(t) 为其瞬时相位，且 φᵢ'(t) 为其瞬时频率，并具有非线性变化特性。 VNCMD 的目标是通过最小化能量泛函，例如基于最小二乘法的能量泛函：

E = Σᵢ ∫ [x(t) - Σᵢ Aᵢ(t)cos(φᵢ(t))]² dt

来得到最佳的 Aᵢ(t) 和 φᵢ(t)，从而提取出各个 IMF。这个最小化过程通常采用迭代优化算法，例如梯度下降法或牛顿法来实现。

二、VNCMD 的算法流程

VNCMD 的算法流程大致如下：

1. 初始化: 设定初始参数，例如 IMF 的数量，迭代次数以及优化算法的参数等。

2. 非线性线性调频模型拟合: 对原始信号进行初步的分解，例如使用 EMD 或其他方法得到初始的 IMF 估计。然后，利用非线性函数拟合每个 IMF 的瞬时幅度和瞬时频率。

3. 能量泛函最小化: 使用选择的优化算法迭代求解能量泛函的最小值，更新 Aᵢ(t) 和 φᵢ(t)，直至达到预设的收敛条件。

4. IMF 提取: 根据最小化后的 Aᵢ(t) 和 φᵢ(t) 得到最终的 IMF 分量。

5. 残余项分析: 检查残余项，判断是否需要进一步迭代或调整参数。

与 EMD 和 EEMD 相比，VNCMD 更加注重对非线性线性调频特性的建模，并通过变分方法寻找最佳的分解结果，从而提高了分解精度和抗噪声能力。

三、VNCMD 的优缺点

优点：

• 更高的分解精度: 相比 EMD 和 EEMD，VNCMD 能更准确地提取信号中的非线性线性调频成分，减少模式混叠。

• 更强的抗噪声能力: 通过变分框架和非线性模型的约束，VNCMD 对噪声具有更强的鲁棒性。

• 适应性强: VNCMD 可以处理各种类型的非平稳信号，包括具有复杂调频特性的信号。

缺点：

• 计算复杂度高: 由于需要进行迭代优化，VNCMD 的计算复杂度相对较高，尤其是在处理长序列信号时。

• 参数选择敏感: 算法的性能依赖于一些参数的选取，例如迭代次数、收敛精度等，需要根据具体情况进行调整。

• 理论研究尚不完善: VNCMD 的理论研究相对较新，一些关键问题，例如最优能量泛函的选择和优化算法的改进，还需要进一步的研究。

四、VNCMD 的应用

VNCMD 在多个领域展现出良好的应用前景，例如：

• 机械故障诊断: VNCMD 可以有效地提取机械设备振动信号中的特征频率，用于故障诊断。

• 生物医学信号分析: VNCMD 可用于分析脑电图 (EEG)、心电图 (ECG) 等生物医学信号，提取关键生理信息。

• 雷达信号处理: VNCMD 可以对雷达回波信号进行有效的去噪和特征提取。

• 地震信号分析: VNCMD 可以帮助识别地震信号中的不同波段成分，提高地震预警的精度。

五、总结与展望

VNCMD 作为一种新兴的信号处理方法，在非平稳信号分析领域具有重要的应用价值。其基于变分原理和非线性线性调频模型的思想，有效克服了传统方法的一些缺陷，并具有更高的精度和鲁棒性。然而，VNCMD 的计算复杂度和参数选择问题仍然需要进一步研究。未来的研究方向可以包括：开发更高效的优化算法，探索更优的能量泛函形式，以及扩展 VNCMD 的应用范围，使其能够处理更复杂的信号类型。相信随着研究的深入，VNCMD 将在更多领域发挥更大的作用。

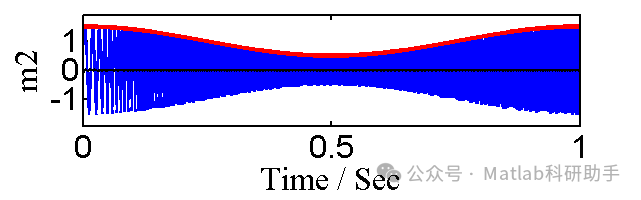

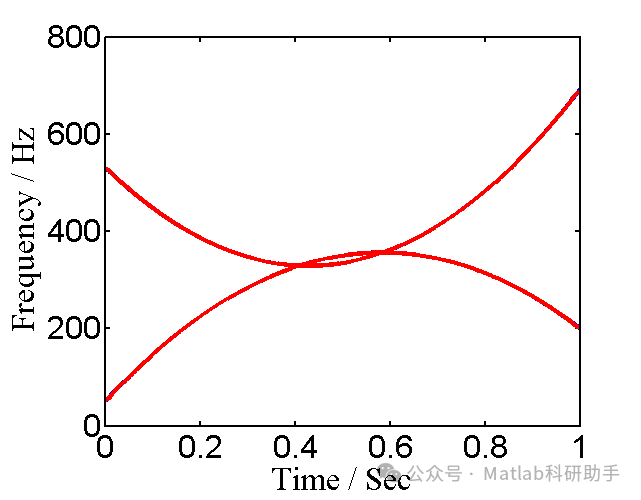

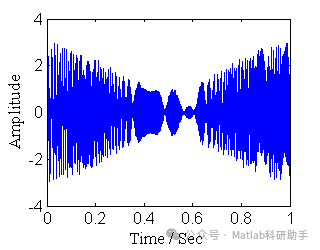

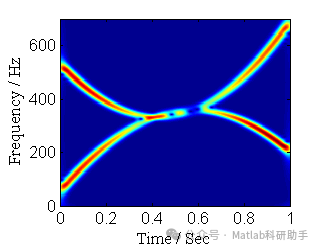

⛳️ 运行结果

🔗 参考文献

[1] 李志农,胡志峰,毛清华,等.非线性调频模态分解-同步提取变换方法及其在滚动轴承故障诊断中的应用[J].兵工学报, 2021, 42(6):7.DOI:10.3969/j.issn.1000-1093.2021.06.023.
[2] 石文杰温广瑞黄鑫周桥包渝锋.快速Hoyer谱图及VNCMD的变转频滚动轴承故障诊断[J].振动.测试与诊断, 2022, 42(6):1076-1083.
