【心电信号ECG】基于matlab的心率监测和心率分析

 ✅作者简介：热爱科研的Matlab仿真开发者，擅长数据处理、建模仿真、程序设计、完整代码获取、论文复现及科研仿真。

🍎个人主页：Matlab科研工作室

🍊个人信条：格物致知，求助可私信。

🔥 内容介绍

心电图 (ECG) 作为一种无创且经济有效的技术，在心血管疾病的诊断和监测中扮演着至关重要的角色。它通过记录心脏电活动的变化，反映心脏的生理状态，为医生提供宝贵的诊断信息。本文将深入探讨基于Matlab平台的心电信号ECG的心率监测和心率分析方法，涵盖信号预处理、心率提取以及心率变异性分析等关键环节，并对该方法的优缺点进行总结。

一、 心电信号的预处理

原始ECG信号往往受到多种噪声的干扰，例如肌电噪声、基线漂移和电源干扰等。这些噪声的存在会严重影响后续的心率提取和分析的准确性。因此，在进行心率监测和分析之前，必须对ECG信号进行预处理，以提高信号的信噪比。常用的预处理方法包括：

1. 带通滤波: ECG信号的频率范围通常在0.5Hz到100Hz之间，而大部分噪声的频率则位于此范围之外。因此，采用带通滤波器可以有效地去除高频噪声（例如肌电噪声）和低频噪声（例如基线漂移）。Matlab提供了多种滤波器设计工具，例如butter函数和fir1函数，可以根据实际需要设计不同阶数和类型的滤波器。选择合适的滤波器参数对于去除噪声的同时保留信号的有效信息至关重要，需要根据具体情况进行调整和优化。

2. 基线漂移校正: 基线漂移是指ECG信号基线的缓慢变化，它会影响QRS波群的识别和心率的计算。常用的基线漂移校正方法包括高通滤波和基于小波变换的基线校正方法。高通滤波可以有效去除低频成分，但可能会导致信号细节的损失。基于小波变换的方法能够更好地保留信号细节，同时去除基线漂移。Matlab的小波工具箱提供了丰富的函数，方便进行小波变换和重构。

3. 噪声消除: 除上述方法外，还可以采用一些先进的噪声消除算法，例如独立成分分析 (ICA) 和经验模态分解 (EMD)。ICA可以将混合信号分解成独立的成分，从而分离出ECG信号和噪声。EMD则是一种自适应的数据处理方法，可以有效地去除非线性及非平稳信号中的噪声。这些方法的应用需要对算法的原理和参数进行深入理解，并根据具体情况进行调整。

二、 心率的提取

预处理后的ECG信号就可以用于心率的提取。常用的心率提取方法包括：

1. 基于QRS波群检测的方法: QRS波群是ECG信号中幅度最大、形态最明显的波群，代表心室的除极过程。通过检测QRS波群的起始点，可以计算心率。常用的QRS波群检测算法包括Pan-Tompkins算法及其改进算法。Matlab提供了相关的工具箱和函数，方便实现这些算法。该方法的准确性很大程度上取决于QRS波群的检测精度，而检测精度又受噪声和信号质量的影响。

2. 基于小波变换的方法: 小波变换可以将ECG信号分解成不同尺度的子波，从而在不同尺度上进行QRS波群的检测。该方法具有良好的抗噪能力，能够有效地去除噪声的影响。Matlab的小波工具箱提供了丰富的函数，方便进行小波变换和QRS波群的检测。

3. 基于机器学习的方法: 近年来，机器学习技术在ECG信号处理中的应用越来越广泛。通过训练机器学习模型，可以实现对QRS波群的自动检测和心率的精准估计。例如，支持向量机 (SVM) 和深度学习网络等方法都能够取得较高的准确率。Matlab的机器学习工具箱提供了丰富的算法和工具，方便进行机器学习模型的训练和测试。

三、 心率变异性分析

心率变异性 (HRV) 指的是相邻心搏间期 (RR间期) 的变化，它反映了自主神经系统对心脏的调控能力。HRV分析可以提供更全面的心脏功能信息，用于评估心血管疾病的风险和预后。常用的HRV分析指标包括：

1. 时域指标: 例如平均心率、标准差、均方根、RMSSD等。这些指标可以反映RR间期的分散程度。

2. 频域指标: 例如高频成分 (HF)、低频成分 (LF) 和总功率 (TP)。这些指标反映了交感神经和副交感神经的活性。

3. 非线性指标: 例如庞加莱图、样本熵等。这些指标可以反映心脏调控系统的复杂性。

Matlab提供了丰富的信号处理工具和统计函数，可以方便地进行HRV分析。

四、 总结与展望

基于Matlab的心电信号ECG心率监测和心率分析方法具有诸多优点，例如编程灵活、算法实现方便、分析工具丰富等。然而，该方法也存在一些不足，例如对信号质量依赖较大、算法参数需要根据具体情况进行调整等。

未来的研究方向可以集中在以下几个方面：

• 开发更鲁棒的噪声消除算法，提高心率提取的准确性。

• 探索更先进的机器学习算法，提高QRS波群检测的精度和效率。

• 深入研究HRV的临床意义，为心血管疾病的诊断和治疗提供更有效的依据。

• 结合可穿戴设备，实现实时的心率监测和分析。

总而言之，基于Matlab的心电信号ECG心率监测和心率分析技术为心血管疾病的诊断和研究提供了强大的工具，随着技术的不断发展，其应用前景将更加广阔。 进一步的研究将致力于提高算法的鲁棒性和准确性，并扩展其应用范围，从而更好地服务于临床实践。

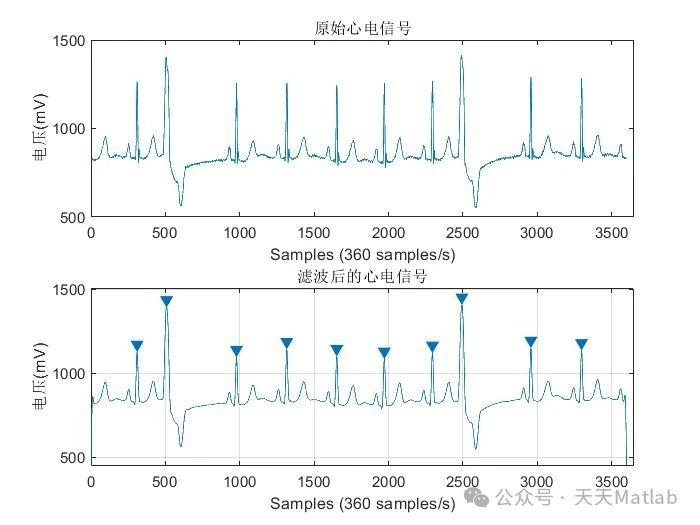

⛳️ 运行结果

🔗 参考文献

🎈 部分理论引用网络文献，若有侵权联系博主删除
