🔥 内容介绍

滚动轴承作为旋转机械的关键部件，其性能直接影响着机械设备的运行效率、稳定性和寿命。由于长期承受复杂的交变载荷、高速旋转以及恶劣的工作环境，滚动轴承极易发生各种形式的故障，如磨损、疲劳、裂纹、滚道剥落等。若未能及时发现并处理这些潜在故障，轻则导致设备性能下降，重则造成停机事故，带来巨大的经济损失甚至安全隐患。因此，对滚动轴承进行有效的故障诊断，对于保障设备的安全可靠运行具有重要意义。

近年来，基于振动的故障诊断方法凭借其非侵入性、易于实现、灵敏度高等优点，已成为滚动轴承故障诊断领域的主流技术。该方法通过采集轴承运行过程中的振动信号，分析其时域、频域以及时频域特征，从而判断轴承是否存在故障，并进一步确定故障类型和严重程度。本文将对基于振动的滚动轴承故障诊断研究进展进行深入探讨，涵盖信号采集、特征提取、故障诊断模型构建等方面，并展望未来的发展趋势。

一、振动信号采集与预处理

高质量的振动信号是故障诊断的基础。在滚动轴承故障诊断中，常用的振动传感器包括加速度计、速度传感器和位移传感器。加速度计由于其频响范围宽、灵敏度高，能够更好地捕捉高频故障特征，因此应用最为广泛。传感器安装位置的选择至关重要，通常选择靠近轴承座的位置，并保证传感器与被测表面紧密接触，以最大程度地减少信号衰减和噪声干扰。

采集到的原始振动信号通常包含大量的噪声和干扰成分，需要进行预处理。常用的预处理方法包括：

滤波:
利用低通、高通、带通、带阻滤波器，去除信号中的高频噪声、低频干扰以及电源干扰等。
时域平均:
通过多次采集同一工况下的振动信号，进行时域平均，可以有效抑制随机噪声，凸显周期性信号。
小波变换:
利用小波变换的多分辨率分析能力，将信号分解为不同尺度的小波系数，可以有效地去除噪声，提取信号中的瞬态冲击特征。
经验模态分解(EMD):
EMD是一种自适应的时频分析方法，可以将复杂信号分解为一系列固有模态函数(IMF)，每个IMF代表信号中不同频率的成分。可以利用EMD对信号进行去噪，并提取故障相关的IMF。

二、特征提取方法

特征提取是故障诊断的核心环节，其目的是从预处理后的振动信号中提取能够有效表征轴承故障信息的特征参数。常用的特征提取方法包括：

时域分析:
时域分析直接利用振动信号的时域波形进行分析。常用的时域特征包括：均方根(RMS)、峰值、峭度、偏度、峰值因子、裕度因子、脉冲因子等。这些特征能够反映信号的能量大小、冲击程度以及波形形状的变化，对于早期故障的检测具有一定的敏感性。
频域分析:
频域分析将时域信号转换到频域进行分析。常用的频域分析方法包括：傅里叶变换(FFT)、功率谱密度(PSD)分析等。通过分析频谱中的频率成分，可以识别轴承的特征故障频率及其谐波，从而判断故障类型。轴承的特征故障频率包括滚动体通过内圈频率(BPFI)、滚动体通过外圈频率(BPFO)、滚动体自旋频率(BSF)以及保持架频率(FTF)。
时频分析:
时频分析能够同时提供信号的时域和频域信息，对于非平稳信号的分析尤为有效。常用的时频分析方法包括：短时傅里叶变换(STFT)、小波变换(WT)、维格纳-威尔分布(WVD)等。这些方法能够捕捉信号中的瞬态冲击、频率突变等特征，对于轴承早期故障的检测具有重要意义。

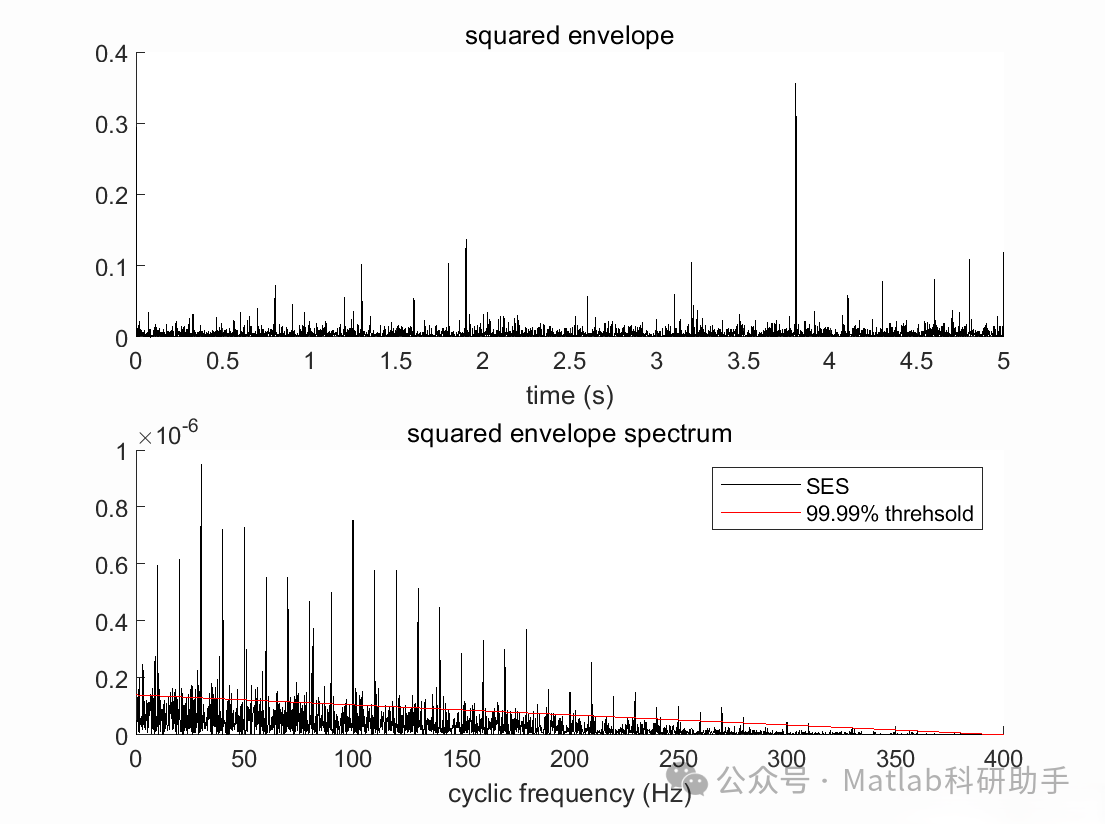

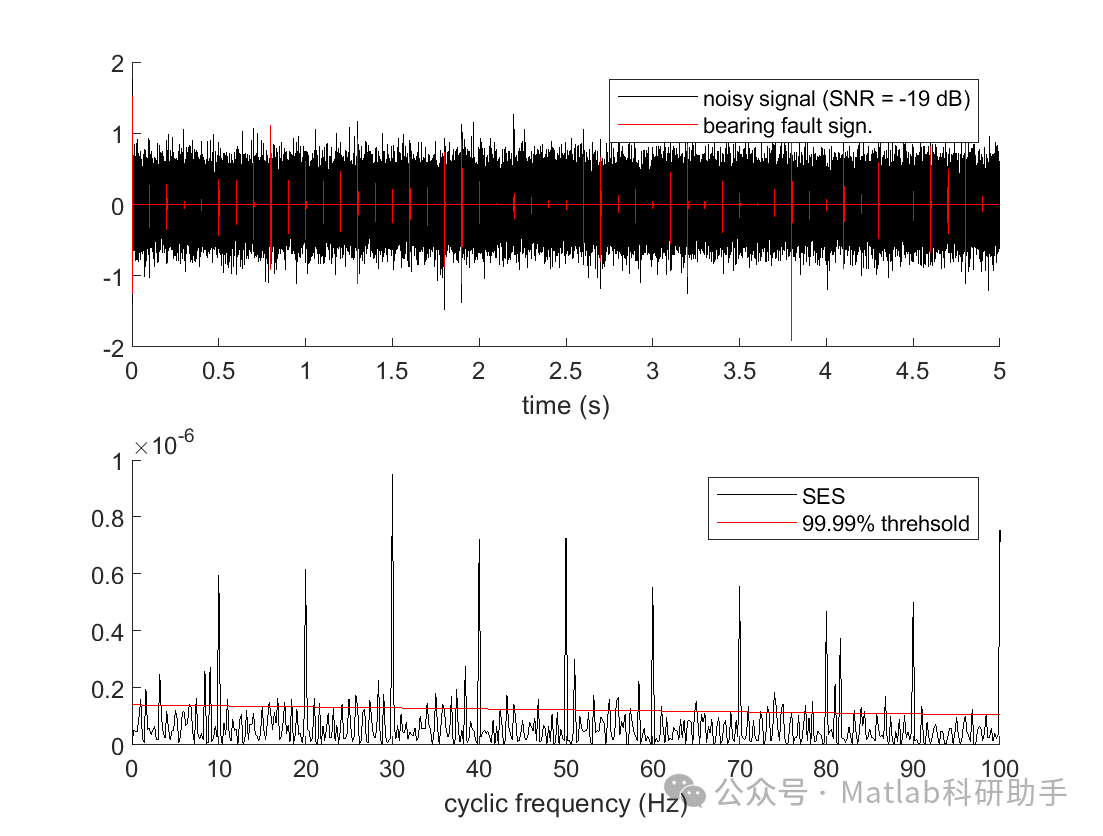

包络解调:
包络解调是一种常用的故障诊断方法，其基本原理是利用希尔伯特变换提取振动信号的包络，然后对包络进行频谱分析，从而提取轴承的特征故障频率。包络解调能够有效地提取被调制的高频冲击信号，对于轴承早期故障的检测具有良好的效果。
其他特征提取方法:
除了上述方法外，还有一些其他的特征提取方法，例如：信息熵、近似熵、样本熵、多尺度熵等。这些方法能够反映信号的复杂度、随机性和非线性特征，对于故障诊断也具有一定的应用价值。

三、故障诊断模型构建

在提取了特征参数之后，需要构建合适的故障诊断模型，对轴承的健康状态进行评估。常用的故障诊断模型包括：

统计模式识别方法:
基于统计模式识别的故障诊断方法通过提取不同状态下的特征参数，构建特征空间，然后利用统计方法对特征空间进行划分，从而实现故障分类。常用的统计模式识别方法包括：k近邻算法(KNN)、支持向量机(SVM)、朴素贝叶斯分类器(Naive Bayes)等。
人工神经网络(ANN):
ANN是一种模拟人脑神经网络结构的机器学习算法，具有强大的非线性映射能力和自学习能力。常用的ANN模型包括：多层感知器(MLP)、卷积神经网络(CNN)、循环神经网络(RNN)等。ANN可以通过训练学习故障特征与故障类型之间的关系，从而实现故障诊断。
深度学习(DL):
DL是ANN的进一步发展，通过构建多层神经网络，可以学习到更加抽象和深层次的特征。常用的DL模型包括：深度置信网络(DBN)、自编码器(AE)、卷积神经网络(CNN)等。DL在处理复杂数据和高维特征方面具有优势，能够有效地提高故障诊断的准确率。
模糊逻辑推理:
模糊逻辑推理是一种基于模糊集合理论的推理方法，可以处理不确定性和模糊信息。在滚动轴承故障诊断中，可以利用模糊逻辑推理建立故障诊断规则，根据特征参数的变化情况，判断轴承的健康状态。
专家系统:
专家系统是一种模拟人类专家知识和推理能力的智能系统。在滚动轴承故障诊断中，可以利用专家系统建立故障诊断知识库，结合用户的经验和数据，进行故障分析和诊断。

四、研究进展与挑战

近年来，基于振动的滚动轴承故障诊断研究取得了显著进展。

特征提取方法更加精细化:
出现了许多新的特征提取方法，例如基于稀疏表示的特征提取、基于深度学习的特征提取等。这些方法能够更好地捕捉信号中的微弱故障特征，提高诊断的准确率。
故障诊断模型更加智能化:
深度学习等人工智能技术的应用，使得故障诊断模型更加智能化，能够自动学习特征，无需人工干预。
融合多源信息:
单一的振动信号可能无法全面反映轴承的健康状态。研究人员开始尝试融合多种信息，例如振动信号、声发射信号、温度信号、油液分析等，以提高故障诊断的准确性和可靠性。

尽管基于振动的滚动轴承故障诊断研究取得了显著进展，但仍存在一些挑战：

工况变化复杂:
滚动轴承在实际运行过程中，工况变化复杂，例如负载、转速等都会影响振动信号的特征。如何构建能够适应不同工况的故障诊断模型，仍然是一个难题。
故障特征难以提取:
早期故障的特征通常比较微弱，容易被噪声淹没。如何有效地提取早期故障特征，是一个重要的研究方向。
数据标注困难:
深度学习等人工智能技术需要大量的标注数据进行训练。然而，滚动轴承故障数据的获取通常比较困难，而且标注成本很高。如何利用少量的标注数据训练出高性能的故障诊断模型，是一个具有挑战性的问题。
模型可解释性差:
深度学习模型的结构复杂，缺乏可解释性，难以了解模型的决策过程。如何提高模型的可解释性，对于实际应用具有重要意义。

五、未来发展趋势

未来，基于振动的滚动轴承故障诊断研究将朝着以下几个方向发展：

智能化诊断:
进一步发展基于深度学习、强化学习等人工智能技术的智能化诊断方法，实现故障的自动诊断和预测。
自适应诊断:
研究能够适应不同工况变化的自适应诊断方法，提高故障诊断的鲁棒性和泛化能力。
融合多源信息的诊断:
融合多种信息，例如振动信号、声发射信号、温度信号、油液分析等，构建更加全面和可靠的故障诊断系统。
基于边缘计算的诊断:
将故障诊断模型部署到边缘设备上，实现实时监测和诊断，提高效率和安全性。
可解释性人工智能(XAI):
发展可解释性人工智能技术，提高故障诊断模型的可解释性，增强用户对模型的信任。

结论

基于振动的滚动轴承故障诊断方法是保障机械设备安全可靠运行的关键技术。随着传感器技术、信号处理技术以及人工智能技术的不断发展，基于振动的滚动轴承故障诊断技术将更加智能化、自适应化和可靠化，为实现智能制造和工业物联网提供强有力的支撑。未来的研究方向将集中于克服现有挑战，例如复杂工况下的诊断、早期故障特征提取、数据标注困难以及模型可解释性差等问题，并积极探索新的诊断方法和技术，例如边缘计算、可解释性人工智能等，最终实现对滚动轴承健康状态的全面、准确和高效的监测与诊断。
