摘要：随着分布式发电(DG)在配电网中的渗透率日益提高，其对配电网的运行控制带来了诸多挑战，特别是无功功率的优化问题。传统的配电网无功优化模型通常以降低网损作为单一目标，难以兼顾电压稳定、设备寿命等其他关键性能指标。本文以IEEE 33节点配电网为例，建立一个基于多目标优化的含DG配电网无功优化模型。该模型综合考虑了网损最小化、电压偏差最小化以及DG出力利用率最大化三个目标，并采用改进的差分进化算法(DE)进行求解。通过对模型的详细描述和算法的优化策略阐述，验证了所提模型和算法在提高配电网运行性能方面的有效性。

关键词：分布式发电(DG)；无功优化；多目标优化；差分进化算法；配电网；IEEE 33节点

1. 引言

配电网是电力系统的重要组成部分，负责将高压电能分配给用户。随着经济的发展和能源结构的转型，分布式发电(DG)接入配电网的比例不断提高。DG的接入在改善供电可靠性、减少碳排放等方面具有显著优势，但也给配电网的运行控制带来了新的挑战。其中，无功功率优化问题尤为突出。

传统的配电网无功优化主要依靠调节传统无功补偿设备，如并联电容器和有载调压变压器(OLTC)。然而，DG的随机性和间歇性接入使得配电网的潮流分布更加复杂，传统的无功优化方法难以适应这种变化。一方面，DG的无功出力具有不确定性，可能导致电压波动和越限；另一方面，DG自身也需要进行合理的无功功率控制，以提高其利用率和降低接入配电网的影响。

传统的配电网无功优化模型通常以降低网损作为单一目标，虽然简单易于实现，但忽略了电压稳定、设备寿命等其他关键性能指标。在DG大量接入的背景下，单一目标的优化策略难以满足配电网的复杂运行需求。因此，需要建立一个能够兼顾多个目标的无功优化模型，并采用合适的优化算法进行求解。

本文以IEEE 33节点配电网为例，建立一个基于多目标优化的含DG配电网无功优化模型。该模型综合考虑了网损最小化、电压偏差最小化以及DG出力利用率最大化三个目标。为了求解该模型，本文采用改进的差分进化算法(DE)，并对其进行了针对性的优化设计。通过对模型的详细描述和算法的优化策略阐述，验证了所提模型和算法在提高配电网运行性能方面的有效性。

2. 含DG配电网多目标无功优化模型

本模型旨在优化配电网中DG的无功出力、可调电容器的投切以及有载调压变压器的分接头位置，以实现多个优化目标，提高配电网的运行性能。

2.1 目标函数

本模型考虑以下三个目标函数：

2.1.1 网损最小化 (F1)

网损是配电网运行的重要经济指标，降低网损能够提高电能利用效率，减少能源浪费。网损可以表示为：

F1 = ∑i=1NB 3Ri * |Ii|2

其中，NB是支路总数，Ri是第i条支路的电阻，Ii是第i条支路的电流。
2.1.2 电压偏差最小化 (F2)

电压偏差直接影响配电网的供电质量，过高的电压偏差会导致设备损坏，影响用户用电体验。电压偏差可以表示为：

F2 = ∑i=1NN |Vi - Vref|

其中，NN是节点总数，Vi是第i个节点的电压幅值，Vref是参考电压（通常为1pu）。
2.1.3 DG出力利用率最大化 (F3)

提高DG出力利用率能够充分发挥DG的经济效益和环境效益，减少化石能源的消耗。DG出力利用率可以表示为：

F3 = ∑i=1NDG PDGi / Pcap_DGi

其中，NDG是DG总数，PDGi是第i个DG的有功出力，Pcap_DGi是第i个DG的有功容量。需要注意的是，由于是要最大化DG出力利用率，因此在多目标优化中，需要将其转化为最小化问题，即取其相反数。

2.2 约束条件

为了保证配电网的安全稳定运行，模型必须满足以下约束条件：

2.2.1 功率平衡约束:

Pi(V, θ) - PGDi + PLi = 0

Qi(V, θ) - QGDi + QLi = 0

其中，Pi 和 Qi 分别是节点 i 的有功和无功功率注入；PGDi 和 QGDi 分别是节点 i 的 DG 有功和无功出力；PLi 和 QLi 分别是节点 i 的有功和无功负荷；V 和 θ 分别是节点电压幅值和相角。
2.2.2 电压约束:

Vmin ≤ Vi ≤ Vmax

其中，Vmin 和 Vmax 分别是节点电压的上下限。
2.2.3 DG无功出力约束:

QDGmin ≤ QGDi ≤ QDGmax

其中，QDGmin 和 QDGmax 分别是DG无功出力的上下限。
2.2.4 可调电容器投切约束:

QCmin ≤ QCi ≤ QCmax

其中，QCi是可调电容器的容量，QCmin 和 QCmax 分别是可调电容器投切容量的上下限。
2.2.5 OLTC分接头位置约束:

Tmin ≤ Ti ≤ Tmax

其中，Ti是OLTC的分接头位置，Tmin 和 Tmax 分别是OLTC分接头位置的上下限。

3. 基于改进差分进化算法的多目标优化求解

为了求解上述多目标优化模型，本文采用改进的差分进化算法(DE)。DE算法是一种基于群体智能的优化算法，具有原理简单、易于实现、鲁棒性强等优点。然而，传统的DE算法在求解多目标优化问题时，容易陷入局部最优，且收敛速度较慢。因此，本文对DE算法进行了以下改进：

3.1 外部存档策略:

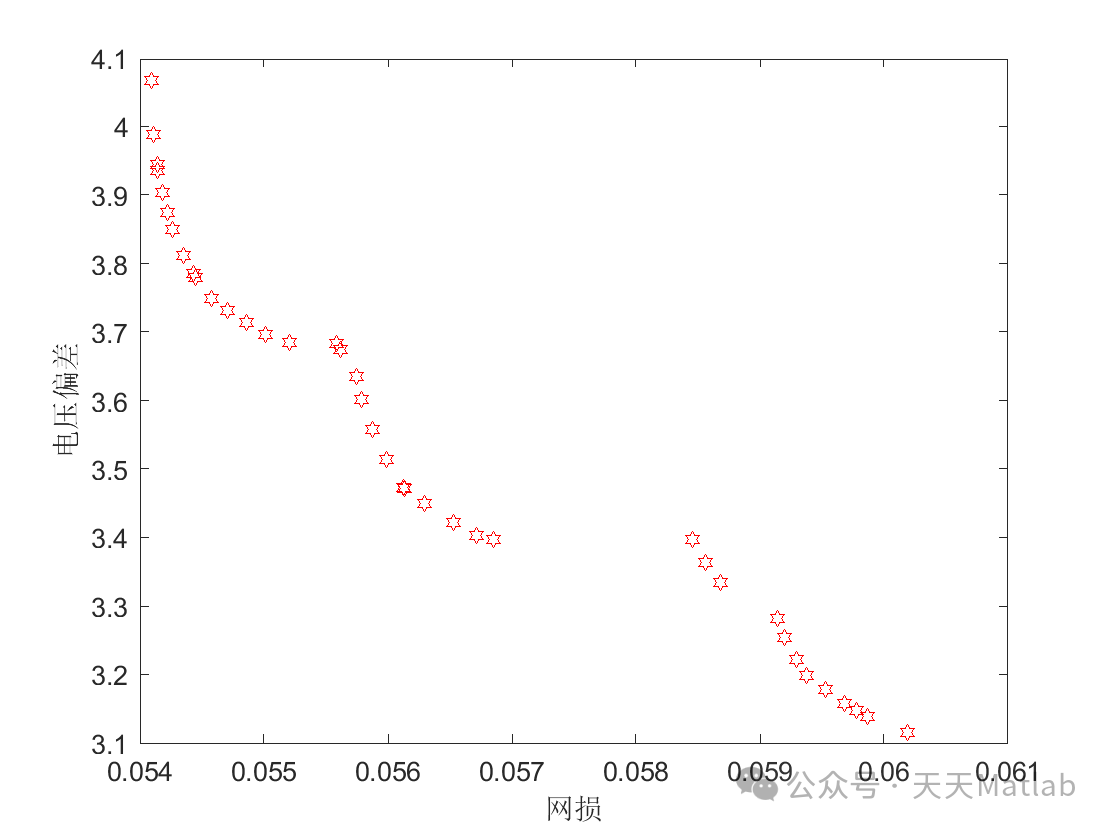

为了保留DE算法在搜索过程中发现的Pareto最优解，引入外部存档策略。每次迭代后，将新生成的个体与存档中的个体进行比较，如果新个体支配存档中的个体，则将存档中的个体替换为新个体；如果新个体被存档中的个体支配，则舍弃该新个体；如果新个体与存档中的个体互不支配，则将新个体加入存档中。为了控制存档的大小，采用拥挤距离机制对存档中的个体进行筛选，保留分布均匀的Pareto最优解。
3.2 自适应变异策略:

传统的DE算法采用固定的变异策略，难以适应不同的优化问题。为了提高算法的适应性，本文采用自适应变异策略。根据个体在目标空间中的位置，动态调整变异算子的参数，例如变异因子(F)和交叉概率(CR)。在目标空间中分布较稀疏的个体，采用较大的变异因子和交叉概率，以增加其探索能力；在目标空间中分布较密集的个体，采用较小的变异因子和交叉概率，以提高其开发能力。
3.3 多样性维护机制:

为了防止算法早熟收敛，引入多样性维护机制。定期检测种群的多样性水平，如果多样性水平低于设定的阈值，则对种群进行扰动，例如随机初始化部分个体，或者对个体进行交叉变异操作，以增加种群的多样性。

3.4 算法流程

改进的差分进化算法流程如下：
