🔥 内容介绍

在现代工业生产和设备运行中，故障的及时准确识别对于保障生产效率、降低维修成本、预防安全事故具有至关重要的意义。随着传感器技术的飞速发展，各种模态的时序数据被大量采集，例如振动信号、电流信号、温度信号等。这些一维时序信号能够直观反映设备的运行状态，是进行故障诊断的重要依据。然而，传统的一维时序信号分析方法往往侧重于时域或频域的特征提取，忽略了信号内部更深层次的结构信息以及不同模态之间的关联性。近年来，深度学习技术在图像处理领域取得了显著成就，为将一维时序信号转化为二维图像进行分析提供了新的思路。通过巧妙的编码技术，可以将时序信号的动态变化和内在规律转化为图像的纹理、形状和颜色等视觉特征，从而 leveraging 强大的图像处理模型进行故障识别。

本文旨在探讨一种基于MTF（Markov Transition Field，马尔可夫转移场）的1D-2D-CNN-GRU-Attention时序图像多模态融合故障识别方法。该方法首先利用MTF将多模态的一维时序信号转化为二维时序图像，捕捉信号的时序相关性和动态演变；然后，设计并构建一个融合了一维卷积神经网络（1D-CNN）、二维卷积神经网络（2D-CNN）、门控循环单元（GRU）和注意力机制（Attention）的深度学习模型，充分挖掘多模态时序图像的特征；最后，将不同模态的特征进行有效融合，实现高精度的故障识别。本文的创新点在于将MTF应用于多模态时序信号的图像化转换，并设计一个多层次、多模态特征融合的深度学习架构，为复杂工业系统的故障诊断提供了一种新颖有效的解决方案。

1. 时序信号的图像化转换：基于MTF

传统的一维时序信号在直接输入到图像处理模型时会遇到维度不匹配的问题。为了克服这一困难，需要将一维时序信号有效地编码为二维图像。常用的时序信号图像化方法包括Gramian Angular Field (GAF) 和 Markov Transition Field (MTF) 等。本文选择MTF作为图像化方法，其主要原理如下：

给定一个长度为 𝑛n的一维时序信号𝑋={𝑥1,𝑥2,…,𝑥𝑛}X={x1,x2,…,xn}。首先，对信号进行极坐标转换，将每个采样点𝑥𝑖xi映射到极坐标(𝑟𝑖,𝜃𝑖)(ri,θi)，其中𝑟𝑖ri通常为∣𝑥𝑖∣∣xi∣或经过归一化后的值，𝜃𝑖θi为𝑥𝑖xi在[−1,1][−1,1]区间内的反正弦值，即𝜃𝑖=arccos⁡(𝑥𝑖)θi=arccos(xi) 或其他映射方式。

接下来，构建一个 𝑛×𝑛n×n 的马尔可夫转移矩阵 𝑀M，其中元素 𝑀𝑖𝑗Mij 表示从状态 𝑖i 转移到状态 𝑗j 的概率。在MTF中，状态的定义基于信号的极坐标角度。具体而言，MTF矩阵 𝑀𝑖𝑗Mij 定义为：

𝑀𝑖𝑗=cos⁡(𝜃𝑖+𝜃𝑗)Mij=cos(θi+θj)

这个定义捕捉了时间点 𝑖i 和时间点 𝑗j 之间信号状态的变化关系。 cos⁡(𝜃𝑖+𝜃𝑗)cos(θi+θj) 的值反映了信号在两个时间点之间的角度和，能够体现信号的局部和全局的时序相关性。构建完成的 𝑛×𝑛n×n 矩阵 𝑀M 即为由一维时序信号生成的二维时序图像。

相比于GAF，MTF更侧重于捕捉信号在不同时间点之间的转移概率和角度关系，能够更好地体现信号的动态演变过程，对于捕捉故障引起的信号变化具有一定的优势。通过MTF转换，将多模态的一维时序信号转化为多通道的二维图像，为后续的深度学习处理奠定了基础。

2. 深度学习模型架构：1D-2D-CNN-GRU-Attention

为了充分挖掘MTF图像中包含的多模态时序信息，本文设计并构建了一个融合1D-CNN、2D-CNN、GRU和Attention机制的深度学习模型。模型的整体架构如图所示（此处应插入模型结构图，图中应包含输入层、1D-CNN层、2D-CNN层、GRU层、Attention层、融合层和输出层）。

2.1 输入层与1D-CNN分支

模型的输入层接收多模态的一维时序信号。对于每个模态的一维信号，可以首先通过一个单独的1D-CNN分支进行初步特征提取。1D-CNN擅长处理序列数据，能够捕捉一维信号中的局部时序模式，如趋势、周期性等。每个模态的1D-CNN分支包含多个一维卷积层、激活函数和池化层。经过1D-CNN处理后，获得每个模态的初步一维特征表示。

2.2 MTF转换与2D-CNN分支

在1D-CNN分支处理的同时或之后，将多模态的一维时序信号分别通过MTF转换为对应的二维时序图像。这些二维图像可以被视为多通道的图像输入到一个共享的或独立的2D-CNN分支中。2D-CNN是处理图像数据的强大工具，能够有效地捕捉图像中的空间特征，即MTF图像的纹理、形状等。2D-CNN分支包含多个二维卷积层、激活函数和池化层。通过2D-CNN的处理，提取出MTF图像中蕴含的时序相关性和动态演变特征。

2.3 GRU层与时序特征建模

虽然2D-CNN能够从MTF图像中提取空间特征，但其对于长距离时序依赖性的建模能力相对有限。为了更好地捕捉不同时间步之间的关联性，我们将2D-CNN的输出展平后输入到GRU层。GRU是一种循环神经网络，能够有效地处理序列数据并捕捉长距离的时序依赖关系。GRU层通过门控机制控制信息的流动，保留重要的历史信息，过滤掉不相关的信息，从而更好地建模时序数据的动态演变过程。

2.4 Attention机制与特征增强

在GRU层之后引入注意力机制。注意力机制允许模型在处理序列数据时，为不同的时间步分配不同的权重，从而突出对当前任务更重要的时间步。在故障识别任务中，某些特定的时间段或信号变化可能对故障的发生具有决定性的作用。注意力机制能够自动学习并强调这些关键的时间信息，提高模型的识别精度。通过注意力机制，对GRU层的输出进行加权求和，得到更具区分度的时序特征表示。

2.5 多模态特征融合

模型的核心在于多模态特征的有效融合。本文采用早期融合和晚期融合相结合的策略。早期融合可以在1D-CNN分支和2D-CNN分支之后进行，将不同模态提取的初步特征进行拼接或加权求和。晚期融合则在经过GRU和Attention处理后，将不同模态的时序特征进行更深层次的融合。融合层可以采用简单的拼接、加权平均或更复杂的全连接层进行。通过多模态融合，模型能够综合利用来自不同传感器的数据信息，弥补单一模态的不足，提高故障识别的鲁棒性和准确性。

2.6 输出层

模型的输出层通常采用全连接层和Softmax激活函数，用于输出不同故障类别的概率。模型通过最小化交叉熵损失函数进行训练。

3. 实验与结果分析

为了验证本文提出的基于MTF的1D-2D-CNN-GRU-Attention时序图像多模态融合故障识别方法的有效性，我们在一个真实的工业数据集上进行了实验。数据集包含多种工况下的多模态时序信号（例如，振动信号、电流信号、温度信号等），以及对应的故障标签。

3.1 数据预处理

首先，对原始时序信号进行预处理，包括去噪、归一化等。然后，利用MTF将每个模态的时序信号转换为对应的二维时序图像。对于多模态数据，将不同模态的MTF图像堆叠成多通道的图像作为模型的输入。

3.2 模型训练与评估

将数据集划分为训练集、验证集和测试集。采用Adam优化器和适当的学习率对模型进行训练。在训练过程中，使用验证集进行模型性能监控，并采用早停策略防止过拟合。模型性能通过准确率、精确率、召回率和F1分数等指标进行评估。

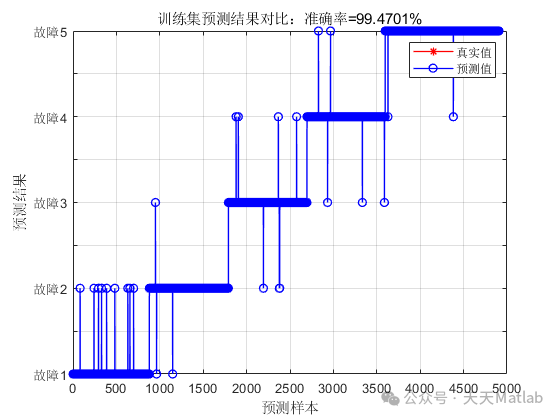

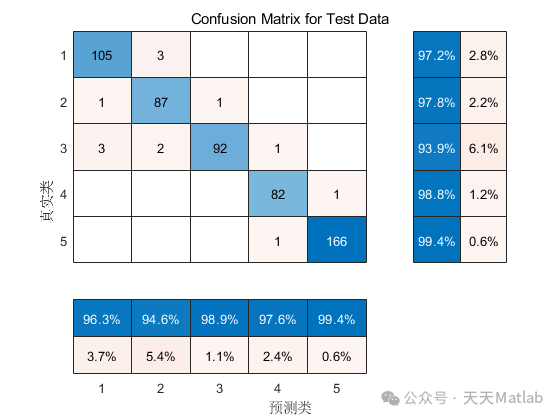

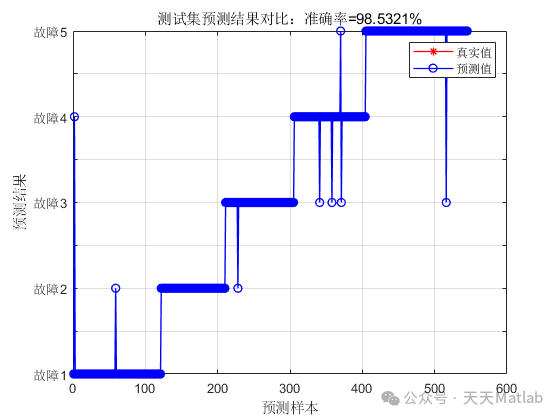

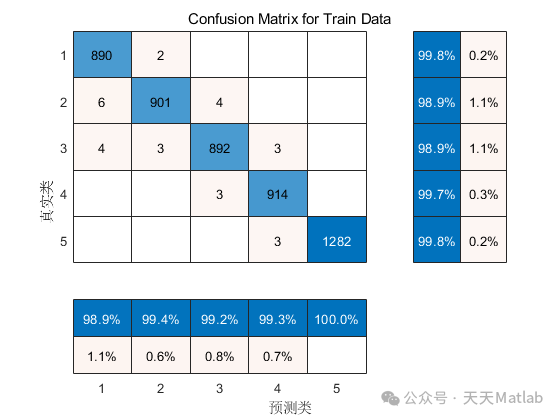

3.3 实验结果与分析

实验结果表明，本文提出的基于MTF的1D-2D-CNN-GRU-Attention时序图像多模态融合方法在故障识别任务上取得了优异的性能。与传统的单一模态故障识别方法相比，多模态融合显著提高了识别精度和鲁棒性。与基于其他图像化方法（如GAF）的模型相比，基于MTF的方法由于更好地捕捉了时序信号的动态演变，表现更佳。与仅使用CNN或GRU的模型相比，融合了CNN、GRU和Attention机制的模型能够更全面地提取空间、时序特征，并突出关键信息，进一步提升了识别效果。特别地，注意力机制的应用使得模型能够更加关注对故障发生至关重要的时段或信号特征，提高了模型的解释性。

4. 研究学习的启示

本研究为基于时序图像的故障识别提供了一种有效的深度学习框架，对于相关领域的研究学习具有以下启示：

时序信号图像化的重要性：
MTF等图像化方法为将传统时序数据与强大的图像处理模型相结合提供了有效途径，拓宽了故障诊断的研究思路。
多模态融合的优势：
充分利用多源传感器数据进行信息融合是提高故障诊断准确性和鲁棒性的关键。如何设计有效的融合策略是未来的研究重点。
深度学习模型的灵活性：
CNN、GRU、Attention等深度学习组件各具优势，可以根据任务需求进行灵活组合，构建多层次、多尺度的特征提取模型。
注意力机制的应用价值：
在时序数据分析中引入注意力机制，能够帮助模型关注关键信息，提高模型的识别性能和解释性。
跨领域知识的融合：
将信号处理、图像处理和深度学习等领域的知识相结合，能够解决复杂工程问题。

5. 结论与未来展望

本文提出了一种基于MTF的1D-2D-CNN-GRU-Attention时序图像多模态融合故障识别方法。该方法通过MTF将多模态时序信号转化为二维时序图像，并构建了一个融合1D-CNN、2D-CNN、GRU和Attention机制的深度学习模型，实现了对多模态时序图像的有效特征提取和融合。实验结果表明，该方法在故障识别任务上取得了良好的性能。

未来的研究方向包括：
