1. 引言

随着分布式发电技术的快速发展，分布式电源（DG）在配电网中的应用越来越广泛。合理地选择分布式电源的安装位置和容量对于提高配电网的运行效率、降低网损、改善电压质量等方面具有重要意义。IEEE33 节点系统是一个典型的配电网测试系统，常被用于研究分布式电源的相关问题。粒子群优化算法（PSO）是一种基于群体智能的优化算法，具有收敛速度快、易于实现等优点，适用于解决分布式电源选址与定容的多目标优化问题。

2. 多目标优化模型

• 目标函数
  • 降低网损

    ：网损是配电网运行中的重要指标，降低网损可以提高电能的传输效率。通过计算分布式电源接入前后配电网的潮流分布，得到网损的表达式，将其作为一个目标函数，以最小化网损为目标。

  • 改善电压质量

    ：维持配电网各节点电压在合理范围内是保证电能质量的重要要求。可以定义电压偏差的相关指标，如各节点电压与额定电压的偏差平方和等，作为另一个目标函数，以最小化电压偏差为目标。

• 约束条件
  • 功率平衡约束

    ：在每个节点处，注入的有功功率和无功功率应满足功率平衡方程，即节点注入功率等于节点负荷功率与线路传输功率之和。

  • 电压约束

    ：各节点电压应在规定的上下限范围内，一般为额定电压的一定百分比。

  • 线路容量约束

    ：线路传输的有功功率和无功功率不能超过线路的最大允许容量，以避免线路过载。

  • 分布式电源容量约束

    ：每个可选安装位置的分布式电源容量有一定的限制，不能超过该位置所能承受的最大容量，同时也不能小于最小安装容量。

3. 粒子群优化算法原理

• 粒子群优化算法模拟鸟群或鱼群等生物群体的觅食行为。在算法中，每个粒子代表问题的一个潜在解，粒子在搜索空间中通过不断调整自己的位置和速度来寻找最优解。

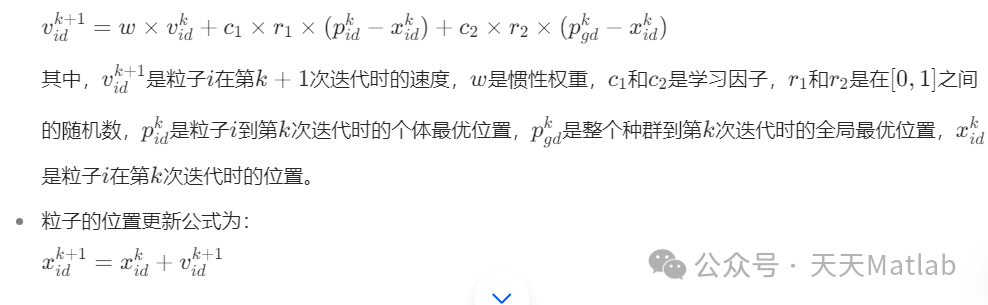

• 粒子的速度更新公式为：

4. 基于粒子群优化算法的分布式电源选址与定容实现步骤

• 初始化种群

  ：随机生成一定数量的粒子，每个粒子的位置代表分布式电源的一种选址与定容方案。粒子的位置可以用一个向量表示，向量的每个元素对应一个节点，元素的值表示该节点是否安装分布式电源以及安装的容量大小。

• 计算适应度值

  ：根据建立的多目标优化模型，计算每个粒子的适应度值。对于多目标优化问题，可以采用加权法、Pareto 支配等方法将多个目标函数转化为一个综合的适应度值。

• 更新个体最优和全局最优

  ：将每个粒子的当前适应度值与其历史最优适应度值进行比较，更新个体最优位置。同时，在整个种群中找到适应度值最优的粒子，更新全局最优位置。

• 更新粒子速度和位置

  ：根据粒子群优化算法的速度和位置更新公式，更新每个粒子的速度和位置。

• 判断终止条件

  ：判断是否满足终止条件，如达到最大迭代次数、全局最优解的变化小于一定阈值等。如果满足终止条件，则输出最优解；否则，返回步骤 “计算适应度值”，继续迭代。

5. 结果分析与讨论

• 通过粒子群优化算法得到分布式电源的最优选址与定容方案后，对结果进行分析。比较优化前后配电网的网损、电压质量等指标的变化，评估分布式电源接入对配电网运行的影响。

• 分析不同目标函数权重对优化结果的影响。通过调整网损和电压质量等目标函数的权重，观察分布式电源选址与定容方案的变化，以及对配电网各项指标的影响，从而确定合理的权重取值范围。

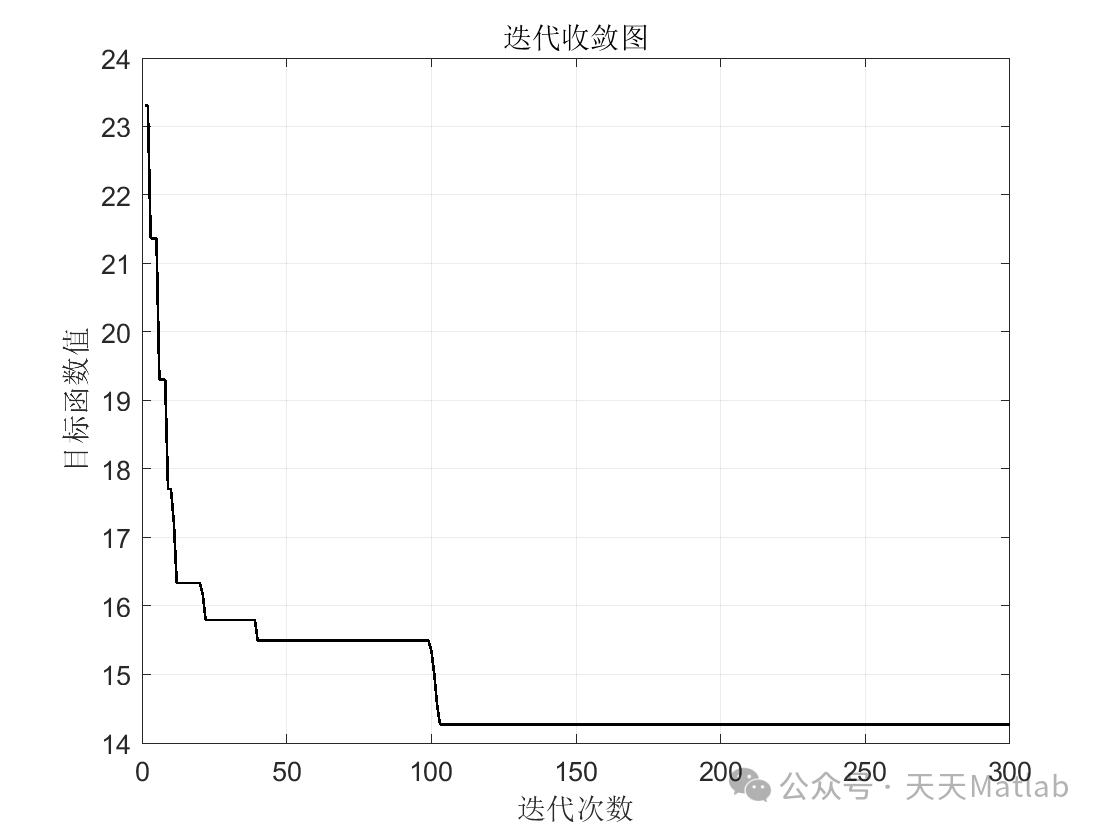

⛳️ 运行结果
