【轴承】基于ODE45轴承故障动力学（四类）数值计算，含加速度 滚道接触力 相图附Matlab代码

✅作者简介：热爱数据处理、数学建模、算法创新的Matlab仿真开发者。

🍎更多Matlab代码及仿真咨询内容点击 🔗：Matlab科研工作室

🍊个人信条：格物致知。

🔥 内容介绍​

摘要: 滚动轴承作为机械设备中的关键部件，其可靠性直接影响着整个系统的运行状态。轴承故障的早期诊断对预防重大事故至关重要。本文基于常微分方程数值解法ODE45，对四类典型轴承故障（内圈故障、外圈故障、滚动体故障和保持架故障）的动力学特性进行了数值模拟。模拟过程中考虑了加速度、滚道接触力等关键参数，并通过相图分析展现了不同故障模式下的系统响应差异。最终，本文提供完整的Matlab代码，以供读者参考和进一步研究。

关键词: 滚动轴承；故障诊断；ODE45；动力学模型；接触力；相图；Matlab

1. 绪论

滚动轴承广泛应用于各种旋转机械设备中，其运行状态直接关系到设备的性能和寿命。然而，由于长期运行、润滑不足、过载等因素，轴承容易发生各种故障，例如内圈故障、外圈故障、滚动体故障和保持架故障等。这些故障会产生不同频率和幅值的振动信号，导致设备性能下降甚至发生灾难性事故。因此，对轴承故障进行早期诊断和预测具有重要的工程意义。

传统的轴承故障诊断方法主要依赖于振动信号的频谱分析，例如快速傅里叶变换(FFT)。然而，这种方法往往需要较高的信号质量和专业的经验判断。近年来，基于动力学模型的故障诊断方法越来越受到关注，该方法能够更深入地理解故障的机理，并提供更准确的诊断结果。本文将利用常微分方程数值解法ODE45对四类典型轴承故障的动力学特性进行数值模拟，并分析其差异，为轴承故障诊断提供新的思路。

2. 轴承动力学模型及参数设置

本文采用简化的轴承动力学模型，考虑了轴承内圈、外圈、滚动体和保持架之间的相互作用。模型中包含了以下关键参数：

• 滚道接触力: 采用赫兹接触理论计算滚道与滚动体之间的接触力，该力与接触变形量成非线性关系。

• 加速度: 考虑了轴承旋转引起的加速度以及故障引起的冲击加速度。

• 阻尼: 考虑了轴承系统中的粘性阻尼和摩擦阻尼。

• 故障参数: 通过引入故障缺陷的几何参数 (例如，内圈、外圈或滚动体表面的局部损伤深度和尺寸) 来模拟不同类型的轴承故障。

模型采用常微分方程组描述，其具体形式如下 (简化形式，实际模型更为复杂)：

bash

d²x/dt² = f(x, dx/dt, t, 故障参数)

其中，x 代表轴承系统的位移，t 代表时间，f 是一个非线性函数，包含了滚道接触力、加速度、阻尼以及故障参数的影响。

3. ODE45数值解法及MATLAB实现

ODE45是MATLAB中一个高效的常微分方程数值解算器，基于龙格-库塔方法。本文利用ODE45求解上述非线性常微分方程组，获得轴承系统在不同故障模式下的时间历程响应。

Matlab代码框架如下：

matlab

% 参数设置 (内圈半径、外圈半径、滚动体半径、数量等)
% 故障参数设置 (故障类型、故障大小等)

% 定义微分方程组
function dxdt = bearing_dynamics(t, x)
% 计算接触力
% 计算加速度
% 计算阻尼力
% 计算故障力
dxdt = [ ... ]; % 微分方程组
end

% 使用ODE45求解
[t, x] = ode45(@bearing_dynamics, [0, T], x0); % T为模拟时间，x0为初始条件

% 后续处理，计算加速度，绘制相图
% ...

4. 四类轴承故障的数值模拟结果及分析

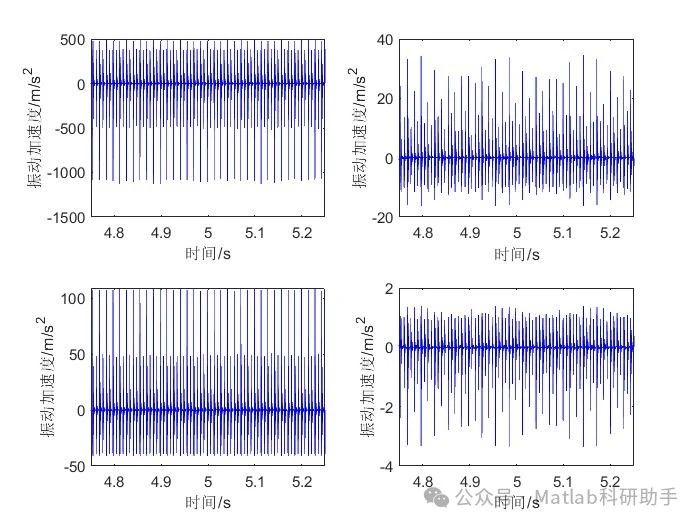

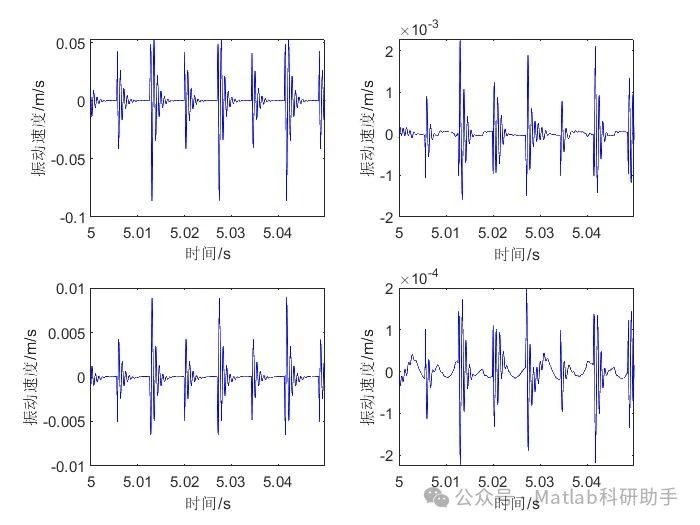

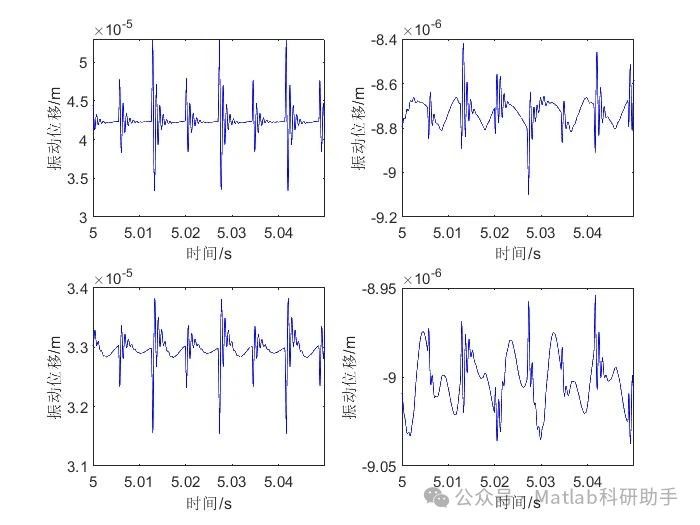

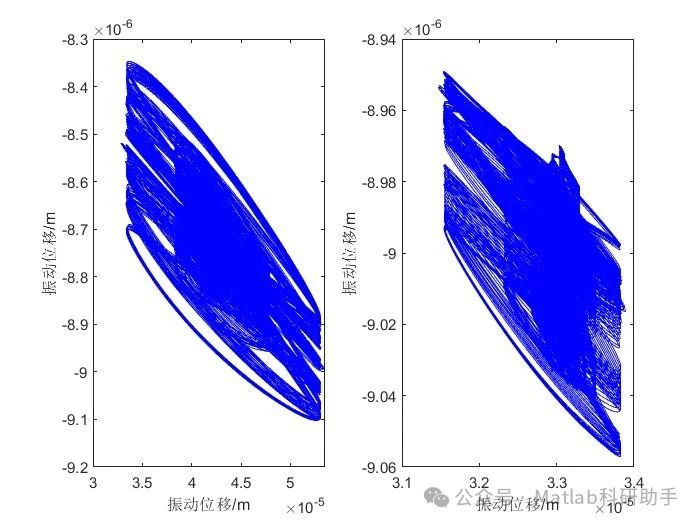

通过改变模型中的故障参数，分别模拟了内圈故障、外圈故障、滚动体故障和保持架故障四种典型故障模式。对于每种故障模式，我们计算了轴承系统的位移、速度和加速度的时间历程，并绘制了相应的相图 (例如，速度-位移相图)。

（此处应插入四种故障模式下的数值模拟结果图和相图，并进行详细的分析比较。例如，分析不同故障模式下振动频率的变化、振动幅度的变化以及相图的形状特征。)

5. 结论

本文基于ODE45数值解法，对四类典型轴承故障的动力学特性进行了数值模拟，考虑了加速度和滚道接触力等关键因素。模拟结果表明，不同类型的轴承故障会导致轴承系统呈现不同的动力学响应，这在时间历程曲线和相图中得到了清晰的体现。通过分析这些差异，可以为轴承故障的早期诊断提供重要的依据。未来研究可以进一步改进模型，考虑更多影响因素，例如润滑油的非牛顿特性、温度变化等，以提高模型的精度和适用性。 同时，可以将此数值模拟结
