四杆机构，作为一种最基本的平面连杆机构，在机械工程领域有着广泛的应用，从简单的开关装置到复杂的自动化生产线，都能见到其身影。对四杆机构进行运动仿真与分析，不仅能够深入理解其运动规律，还能为机构的设计优化、性能改进提供重要的理论依据和数据支撑。本文将从理论基础、仿真方法、分析手段以及实际应用等方面，对四杆机构的运动仿真及分析进行深入探讨。

首先，理解四杆机构的运动学理论是进行仿真分析的基础。一个典型的四杆机构由四个刚性构件和四个转动副组成，其运动特性由构件长度、机构型别以及输入角速度等参数决定。根据格拉斯霍夫定理，四杆机构的运动特性可分为曲柄摇杆机构、双曲柄机构和双摇杆机构三种。不同类型的四杆机构具有不同的运动规律，例如曲柄摇杆机构具有一个完全旋转的构件（曲柄）和一个往复摆动的构件（摇杆），而双曲柄机构则具有两个完全旋转的构件。对这些运动规律的准确把握，是进行有效仿真的前提。此外，机构的传动角、压力角等参数也对机构的运动性能和效率产生重要影响，需要在分析中予以考虑。针对复杂的四杆机构，可能需要考虑机构的约束条件，例如，为了避免干涉，需要对构件的尺寸和运动范围进行限制。

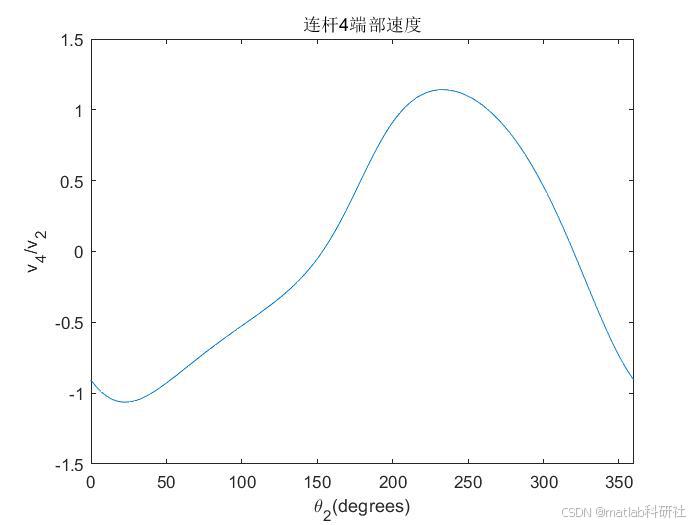

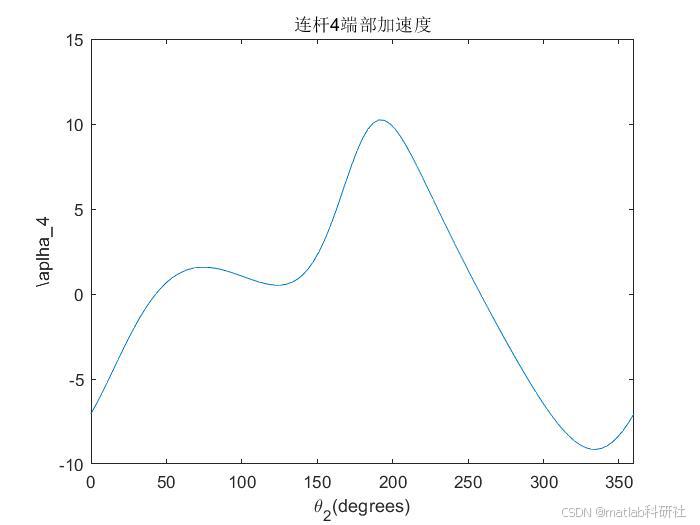

其次，有效的仿真方法是实现对四杆机构运动规律精确描述的关键。目前，常用的仿真方法主要包括解析法和数值法两大类。解析法主要基于机构运动学理论，通过建立机构的运动方程，求解出机构各构件的位移、速度和加速度等运动参数。解析法能够得到精确的解析解，但其适用范围有限，仅适用于结构简单、运动方程易于建立的四杆机构。对于复杂的四杆机构，其运动方程可能非常复杂，甚至无法获得解析解。此时，数值法成为更有效的方法。数值法，例如欧拉法、龙格-库塔法等，通过对运动方程进行数值积分，逐步逼近机构的真实运动轨迹。数值法具有较强的适用性，可以处理各种复杂的四杆机构，但其精度受步长等参数的影响，需要仔细选择参数以保证精度。此外，一些商业仿真软件，如ADAMS、MATLAB/Simulink等，提供了强大的四杆机构仿真功能，可以方便地建立机构模型，进行运动仿真和分析。这些软件通常集成了多种数值算法，并具有强大的后处理功能，能够直观地展现机构的运动过程和相关参数变化。

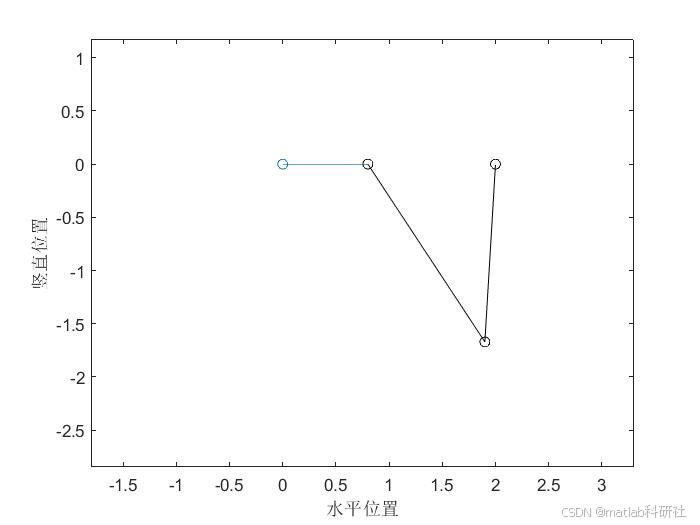

对仿真结果的分析则需要运用多种分析手段。首先，可以通过绘制机构的运动轨迹图来直观地观察机构的运动规律。其次，可以分析机构的传动角、压力角等参数的变化规律，评估机构的传动性能和效率。此外，还可以对机构的受力情况进行分析，确定机构的关键受力点和最大应力，为机构的设计和选材提供参考。在分析过程中，应结合具体的应用场景，选择合适的分析指标和方法。例如，在设计凸轮机构时，需要特别关注机构的压力角，避免出现压力角过大导致机构卡死的情况。而对于一些高速运行的四杆机构，则需要考虑机构的惯性力对运动的影响。通过对仿真结果的深入分析，可以发现机构设计中存在的问题，并提出改进方案。

最后，四杆机构的运动仿真及分析在实际工程中有着广泛的应用。例如，在机器人设计中，四杆机构常被用于设计机器人的腿部和手臂，实现复杂的多自由度运动。在内燃机设计中，四杆机构被用于设计曲柄连杆机构，将活塞的往复运动转化为旋转运动。在自动化生产线上，四杆机构被广泛应用于各种传动和控制系统。通过对四杆机构进行仿真分析，可以优化机构的设计，提高机构的效率和可靠性，降低生产成本。例如，通过仿真分析可以优化机构的尺寸参数，减少机构的尺寸和重量，提高机构的灵活性。还可以通过仿真分析，预测机构在不同工况下的性能，避免出现意外故障。

综上所述，四杆机构运动仿真及分析是一个涉及理论与实践相结合的复杂过程。从理论基础的深入理解，到先进仿真方法的熟练掌握，以及对分析结果的深入解读，都需要扎实的专业知识和丰富的实践经验。随着计算机技术和仿真软件的不断发展，四杆机构运动仿真及分析技术将会得到进一步的完善和发展，为机械工程领域的技术进步贡献更大的力量。未来的研究方向可以考虑将人工智能、机器学习等技术应用于四杆机构的设计优化和运动控制中，进一步提高四杆机构的设计效率和性能。
