摘要：设备布局设计是制造系统规划中的关键环节，直接影响生产效率、物料搬运成本和作业安全。本文针对传统设备布局设计方法存在的局限性，提出了一种基于粒子群优化（PSO）算法的设备布局设计方案。通过将设备布局问题转化为优化问题，并利用PSO算法强大的全局搜索能力，有效地解决了复杂约束条件下的设备布局优化问题。本文详细阐述了PSO算法在设备布局设计中的应用策略，包括编码方式、适应度函数设计、参数选择以及约束处理方法。最后，通过仿真实验验证了本文提出的基于PSO算法的设备布局设计方法的有效性和优越性，表明该方法能够显著降低物料搬运成本，提高生产效率，为实际生产系统的优化提供了一种可行的解决方案。

关键词：设备布局设计；粒子群优化算法；优化问题；物料搬运成本；生产效率

1. 引言

在现代制造业中，设备布局设计（Facility Layout Problem, FLP）是生产系统设计中的一个重要组成部分，其目标是在满足各种约束条件的前提下，合理安排生产车间内各设备的位置，以达到最小化物料搬运成本、优化资源利用、提高生产效率和保障作业安全等目标。设备布局设计的合理性直接影响着生产系统的整体性能，因此，如何有效地解决设备布局问题一直是工业工程和优化领域的研究热点。

传统的设备布局设计方法主要包括启发式算法、精确算法和图解法等。启发式算法虽然具有计算速度快的优点，但容易陷入局部最优解，难以保证全局最优性。精确算法如线性规划、整数规划等能够找到全局最优解，但计算复杂度高，难以处理大规模复杂问题。图解法主要依靠经验和直觉，效率低且主观性强。随着生产系统的复杂性日益增加，传统的设备布局设计方法已经难以满足实际需求。

为了克服传统方法的局限性，近年来，研究者们开始将各种智能优化算法应用于设备布局设计中。粒子群优化算法（Particle Swarm Optimization, PSO）作为一种新兴的群体智能优化算法，具有结构简单、易于实现、收敛速度快等优点，已被广泛应用于解决各种优化问题。本文旨在探讨将PSO算法应用于设备布局设计问题，提出一种基于PSO算法的设备布局设计方案，以期为解决复杂约束条件下的设备布局优化问题提供一种新的思路和方法。

2. 设备布局问题模型

设备布局问题可以定义为：在给定一定数量的设备和一定的车间空间后，确定各设备在车间内的最佳位置，使得在满足一定的约束条件下，某种预先设定的目标函数达到最优。常见的设备布局问题的目标函数包括最小化物料搬运成本、最小化设备之间的距离、最大化空间利用率等。

本文以最小化物料搬运成本为目标函数，建立设备布局问题的数学模型。假设有n个设备需要布局，设备i的坐标为(x_i, y_i)，设备i和设备j之间的物流量为f_{ij}，设备i和设备j之间的单位物料搬运成本为c_{ij}，设备i和设备j之间的距离为d_{ij}。则设备布局问题的目标函数可以表示为：

min Z = Σ_{i=1}^{n} Σ_{j=1}^{n} f_{ij} * c_{ij} * d_{ij}

其中，d_{ij} 可以采用欧氏距离、曼哈顿距离等计算方法。本文采用曼哈顿距离，则d_{ij} = |x_i - x_j| + |y_i - y_j|。

除了目标函数外，设备布局问题还受到各种约束条件的限制，例如：

设备不重叠约束：任意两个设备之间不能重叠。
设备边界约束：所有设备都必须位于车间边界之内。
空间利用率约束：车间空间利用率需要满足一定要求。
形状约束：设备形状可以是矩形、圆形等，需要根据实际情况进行考虑。
其他约束：例如设备之间需要保持一定的安全距离，某些设备必须位于特定区域等。

3. 基于PSO算法的设备布局设计

3.1 PSO算法原理

PSO算法是一种模拟鸟群觅食行为的群体智能优化算法。在PSO算法中，每个解都表示为搜索空间中的一个粒子，每个粒子都有自己的位置和速度，并通过与其他粒子的信息共享来不断调整自己的搜索方向和速度，最终找到最优解。

PSO算法的主要步骤如下：

初始化：随机初始化粒子群的位置和速度。
评估：计算每个粒子的适应度值。适应度值反映了粒子的优劣程度，通常与目标函数值相关。
更新个体最优位置：对于每个粒子，如果当前位置的适应度值优于其个体历史最优位置的适应度值，则更新个体最优位置。
更新全局最优位置：在所有粒子的个体最优位置中，选择适应度值最好的位置作为全局最优位置。
更新速度和位置：根据以下公式更新每个粒子的速度和位置：

v_i(t+1) = w * v_i(t) + c_1 * rand_1 * (p_{ibest}(t) - x_i(t)) + c_2 * rand_2 * (p_{gbest}(t) - x_i(t))

x_i(t+1) = x_i(t) + v_i(t+1)

其中，v_i(t)表示粒子i在第t次迭代时的速度，x_i(t)表示粒子i在第t次迭代时的位置，p_{ibest}(t)表示粒子i的个体历史最优位置，p_{gbest}(t)表示全局最优位置，w表示惯性权重，c_1和c_2表示加速系数，rand_1和rand_2是[0, 1]之间的随机数。
判断终止条件：如果满足终止条件，则停止迭代，输出最优解；否则，返回步骤2继续迭代。常见的终止条件包括达到最大迭代次数、适应度值满足预设阈值等。

3.2 PSO算法在设备布局设计中的应用

3.2.1 编码方式

在将PSO算法应用于设备布局设计问题时，需要首先确定一种合适的编码方式，将设备的位置信息表示为粒子的位置。本文采用基于坐标的编码方式，即每个粒子的位置表示为所有设备的坐标集合。例如，如果需要布局n个设备，则每个粒子的位置可以表示为一个2n维的向量：

X = (x_1, y_1, x_2, y_2, ..., x_n, y_n)

其中，(x_i, y_i)表示设备i的坐标。

3.2.2 适应度函数设计

适应度函数用于评估粒子的优劣程度。在设备布局设计问题中，适应度函数通常与目标函数相关。由于目标函数是最小化物料搬运成本，因此可以将适应度函数定义为目标函数的倒数，或者采用其他形式的转换，使得适应度值越大，表示解的质量越好。

此外，为了处理设备布局问题中的各种约束条件，通常需要在适应度函数中加入惩罚项。当粒子违反约束条件时，适应度值会受到惩罚，从而引导粒子朝着满足约束条件的方向搜索。例如，对于设备不重叠约束，可以计算任意两个设备之间的重叠面积，并将重叠面积作为惩罚项加入到适应度函数中。

适应度函数的设计是PSO算法成功的关键之一。需要综合考虑目标函数和约束条件，设计出一个能够准确反映解的质量，并且能够引导粒子朝着最优解方向搜索的适应度函数。

3.2.3 参数选择

PSO算法的性能受到参数选择的影响。主要的参数包括：

种群规模：种群规模越大，搜索空间越广，找到全局最优解的可能性越大，但计算时间也会增加。
惯性权重：惯性权重控制着粒子对自身速度的继承程度。较大的惯性权重有利于全局搜索，较小的惯性权重有利于局部搜索。
加速系数：加速系数控制着粒子向个体最优位置和全局最优位置学习的程度。较大的加速系数会加速收敛，但也容易陷入局部最优解。
最大迭代次数：最大迭代次数决定了算法运行的时间。

参数选择需要根据具体问题进行调整。通常可以通过实验或者经验来确定最佳参数组合。

3.2.4 约束处理

设备布局问题通常受到各种约束条件的限制。如何有效地处理这些约束条件是PSO算法应用的关键问题之一。常见的约束处理方法包括：

惩罚函数法：将违反约束条件的粒子赋予一个较低的适应度值，从而引导粒子朝着满足约束条件的方向搜索。
可行性规则法：在粒子更新位置后，检查是否满足约束条件。如果违反约束条件，则将粒子位置调整到可行区域内。
特殊算子法：设计特殊的算子，保证在粒子更新过程中始终满足约束条件。

本文采用惩罚函数法处理约束条件。对于设备不重叠约束，计算任意两个设备之间的重叠面积，并将重叠面积作为惩罚项加入到适应度函数中。对于设备边界约束，如果设备超出车间边界，则将其位置调整到边界附近。

4. 仿真实验与结果分析

为了验证本文提出的基于PSO算法的设备布局设计方法的有效性，进行了一系列的仿真实验。实验环境为Matlab 2020a，硬件配置为Intel Core i7-8700K CPU @ 3.70GHz, 32GB RAM。

实验对象为一个包含10个设备的生产车间。车间尺寸为100m x 100m，设备形状为矩形，大小不一。设备之间的物流量和单位物料搬运成本随机生成。PSO算法的参数设置为：种群规模为50，惯性权重为0.729，加速系数c_1=c_2=1.494，最大迭代次数为200。

分别采用随机布局、遗传算法（GA）和本文提出的PSO算法进行设备布局设计，并比较了三种方法的物料搬运成本。每种方法运行10次，取平均值作为最终结果。

实验结果表明，PSO算法的物料搬运成本显著低于随机布局和GA算法。随机布局的物料搬运成本最高，因为其没有进行任何优化。GA算法的物料搬运成本优于随机布局，但由于其容易陷入局部最优解，因此性能不如PSO算法。PSO算法能够有效地搜索全局最优解，并避免陷入局部最优解，因此能够显著降低物料搬运成本。

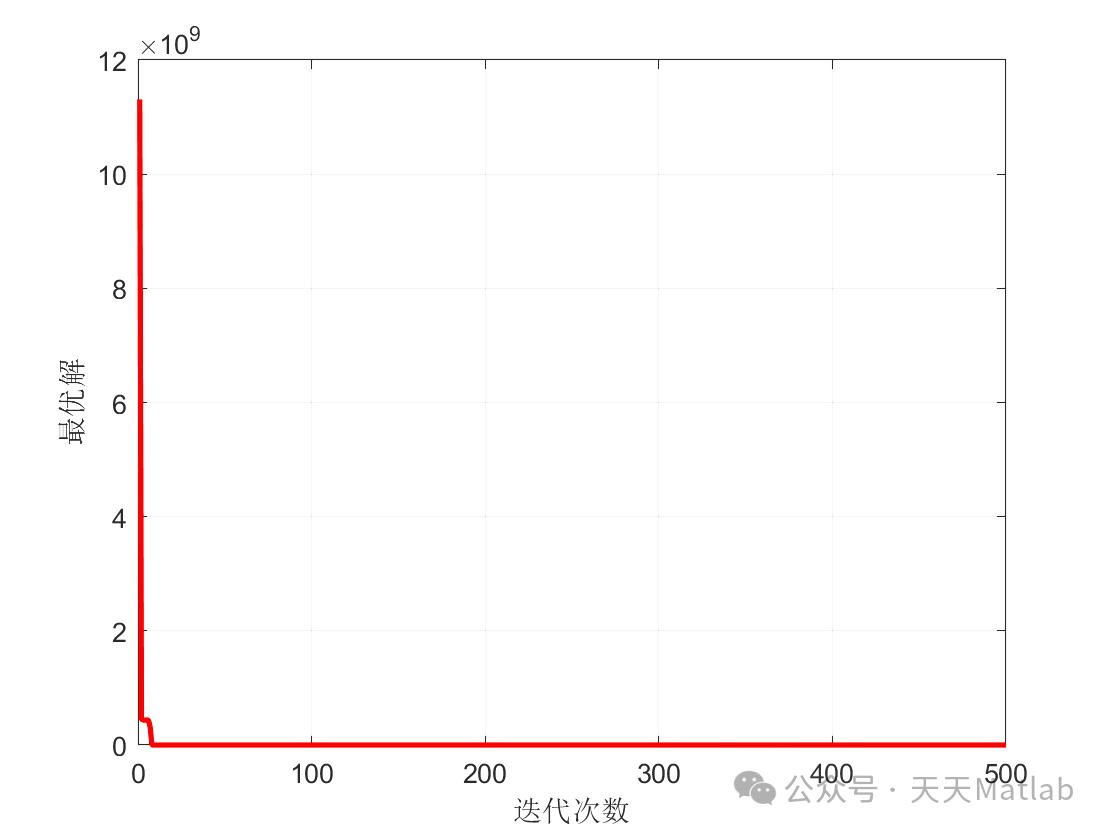

此外，实验还观察到，随着迭代次数的增加，PSO算法的物料搬运成本逐渐降低，最终趋于稳定，表明PSO算法具有良好的收敛性。

5. 结论与展望

本文针对设备布局设计问题，提出了一种基于粒子群优化算法的设备布局设计方案。通过将设备布局问题转化为优化问题，并利用PSO算法强大的全局搜索能力，有效地解决了复杂约束条件下的设备布局优化问题。仿真实验结果表明，本文提出的方法能够显著降低物料搬运成本，提高生产效率，为实际生产系统的优化提供了一种可行的解决方案。

未来的研究方向包括：
