JESD B5.1 EMMC协议介绍（十八）

6.11 Device state transition table

6.11 EMMC状态切换表

表60定义了根据接收到的命令而发生的设备状态转换关系。

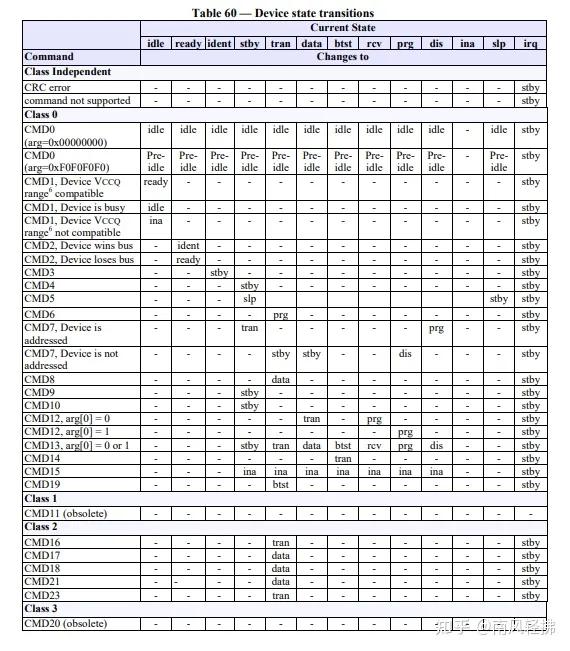

表60 设备状态切换

表61 EMMC 状态切换

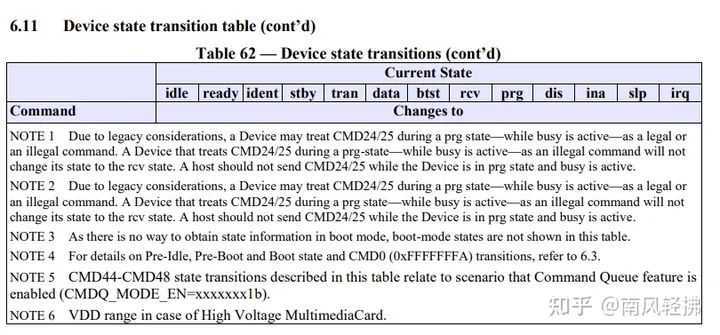

表62 EMMC 状态切换

6.12 Responses 响应

所有响应都通过命令线CMD发送。响应传输总是从响应码字对应的比特字符串的左侧比特开始。代码长度取决于响应类型。响应总是以起始位（始终为“0”）开始，后面跟着表示传输方向的比特（EMMC=“0”）。表63到表67中表示为“x”的值表示变量条目。除了R3响应类型之外，所有响应都受到CRC的保护（有关CRC7定义，请参见0）。每个命令码字都以结束位（始终为“1”）终止。

响应总共有五种类型。对应的格式定义分别如下：

R1（正常响应命令）：代码长度为48位。位45:40表示要响应的命令的索引，该值被解释为二进制编码数字（介于0和63之间）。EMMC的状态以32位进行编码。EMMC状态在6.13章节中进行了定义。

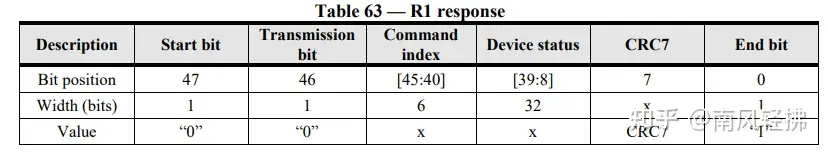

表63 R1 响应

R1b 与R1的区别在于数据线DAT0上传输可选的忙信号。EMMC在接收这些命令之前其自身状态可能保持busy状态。详见6.15章节中的详细描述和时序图。

R2（包括CID、CSD寄存器参数）：编码长度为136位。其中

CID寄存器的值作为对命令CMD2和CMD10的响应发送。

CSD寄存器的内容作为对CMD9的响应发送。

只传输CID和CSD的位[127:1]，这些寄存器的保留位[0]被响应的结束位替换掉。

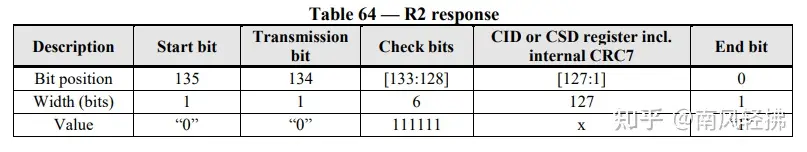

表64 R2 响应

R3（包括OCR寄存器）：编码长度为48位。OCR寄存器的内容是对CMD1的响应。级别编码如下：受限电压窗口=LOW，设备繁忙=LOW。

restricted voltage windows 应该指的是供电电压处于正常的电压范围时，用低电平信号表示正常，

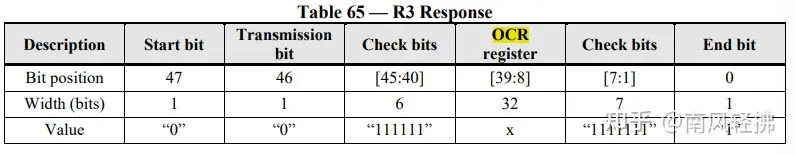

表65 R3 响应

R4（快速I/O）：编码长度为48位。参数字段包含了被寻址设备的RCA、要读取或写入的寄存器地址及其内容。如果操作成功，则参数中的状态位会被设置。

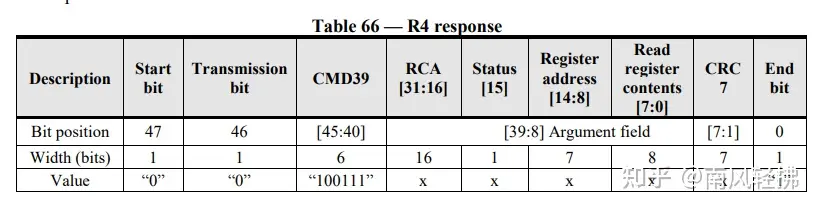

表66 R4 响应

R5（中断请求）：编码长度为48位。如果该响应是通过host发出的，则参数中的RCA字段应为0x0。

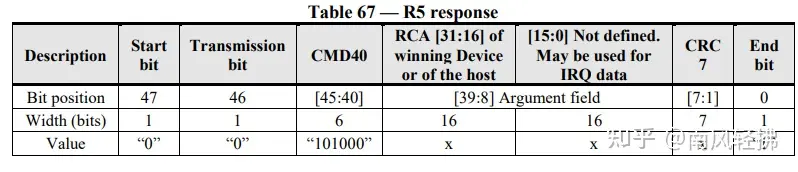

表67 R5 响应

6.13 Device status EMMC 自身状态

响应格式R1中包含了一个名为“设备状态”的32位字段。该字段旨在传输EMMC的状态信息。每个设备的状态位都与2个不同的属性相关联：

1. 位类型。定义了两种设备状态位类型：

1) 错误位。指示设备检测到了错误条件。这些位在响应（报告错误）发送出去后立即清除。清除条件 B。

2) 状态位。这些位仅作为信息字段，不会影响正在响应的命令的执行。这些位是持
