JESD204B基础概念
204B包含传输层，链路层，物理层。
应用层是对 JESD204B 进行配置的接口，在标准协议中是不含此层，只是为了便于理解，添加的一个层。
协议层指工程中生成的IP核JESD204B，负责处理输入的用户数据。
传输层：采样数据映射为数据帧，将数据封装组包。在IP核JESD204B中实现
链路层：传输数据链路建立。IP核JESD204B与IP核JESDPHY之间的数据传输可以认为是链路建立
物理层（PHY）：数据发送与接收。一端连接IP核JESD204B，另一端直接与AD/DA芯片相连接的物理端口
AD/DA采样率与信号频率关系
DAC:
ADC:
同步方式
子类1与子类2使用SYSREF（参考时钟）与SYNC（同步信号）进行数据同步，子类1与0支持确定性延迟。
SYSREF上升沿同时，发送一个或多个多帧。
子类1与子类2模式下的工作时钟如图所示（SYSREF_CLK为参考时钟，DEVICE＿CLK为工作时钟，SYNC为同步信号）：
SYNC信号为低表示正在同步（同步码），为高表示同步完成。当SYSREF_CLK信号在上升沿时，发送一个或多个多帧。
物理层
在工程中指生成的JESD204B_PHY的IP核，该IP核用来连接DAC的物理接口，配合JESD204B的IP核使用。如图所示：
传输层
在使用204B接口进行数据传输之前需要确定参数，如图所示：
主要参数意义
F
每一帧数据中的字节个数,如图所示，F=7时，表示7列数据，每一列为8位宽数据。如图所示。（CCCC表示控制码）
N
AD/DA转换器分辨率。N=16时，表示一个采样点16bit。
M
AD/DA转换器中单元个数，M 个转换单元一共 M 个采样点，每一个采样点有 N 位数据，将 M 个采样点线性的排列在一横排高位在前，低位在后。一个AD/DA芯片转换M个通道。M=1表示一个芯片一个通道。
如图所示，M=16时，16个采样点Cr0~Cr15。
CS
控制位数，控制数据是几位。cs=2时，图中c1与c0即为控制位。
T
tail bit，单帧中每一个采样点的数据不满足8位时，在每个采样点后填充数据。
N’
N’=N+CS+T；多位数据扩展多个无效/封装位的位宽。若无封装和无效位，N=N’。实际传输的采样率为N’。
HD
HD=0低密度模式，一个采样点在一条链路Lane传输。HD=1高密度模式，一个采样点在多条链路Lane传输。 HD 的值决定了一个采样点最后是映射到一个单独的 LANE，还是映射到多个 LANE。
如下图所示，HD=0时，Cr0~Cr15共16个采样点每个点在一条线传输。
HD=1，采样点Cr2与Cr10在两条Lane线传输。
L个链路通道分为CF个组，每个组包含L/CF条链路通道，每组传输 M*S/CF 个采样点。
L
数据传输通道。(链路)设置Lane个数。（L个SERDES传输接口 ）
S
每帧数据中的采样点数。JESD204B 数据映射按照 S 的取值分为两种情况：正常采样情况下的数据映射和过采样情况下的数据映射。当 S=1，是正常采样情况下的数据映射；当 S>1，是过采样情况下的数据映射。正常采样情况下，帧时钟等于采样时钟；过采样情况下，采样时钟是帧时钟的 S 倍。（一帧中包含S个采样点数）
CF
控制字个数，一个控制字8位。如上图所示，CF=1表示一列中一个8位宽控制字Cr0:3[c1:c0]。
如下图所示。CF=2表示一列中两个8位宽控制字Cr0:3[c1:c0]、Cr8:11[c1:c0]。
控制字的位数： MSCS/CF
![[外链图片转存中...(img-CVpJ4Fpl-1663312811322)]](https://i-blog.csdnimg.cn/blog_migrate/ad5f2b1625cd6379a134faed4283116f.png)
K
每个多帧的帧数， 1 到 32 之间的整数。（S个采样点组成一帧，K个帧组成多帧）。当SYSREF_CLK信号在上升沿时，发送一个或多个多帧（单位）。
F
将所有的数据按 8 位一个字节划分，共得到 F 个字节。这F字节的数据在通道内传输。
链路层
链路层包括扰码器加扰，链路建立， 8b/10b 编码。
码器加扰
可选，对数据进行0/1均衡。
链路建立
链路建立包含代码组同步，初始通道对齐，用户数据传输。此部分IP核做好直接使用即可。Sync信号为低（发送端发送同步码），接收端Sync为高表示同步完成。
代码组同步
使用 CDR 技术恢复位时钟，对每一个链路上的数据进行位同步和帧同步。
初始通道对齐
识别出每一个链路上数据的多帧开始，并使用缓存器对所有链路的数据进行缓存，使所有链路上的数据对齐。
JESD204B应用
信号时钟之间的关系。如图所示。
以下数据有点不对，仅供参考。
接口工作内核时钟 X 接口位宽 == FPGA内部数据处理时钟 X 存储位宽
查看AD/DA芯片手册，确定mode，如图所示。假设选择mode11。
假设设置DAC输出信号F： F=250M
采样率＝信号周期点数*信号F： 输出信号采样率=16*250M=4G
设置转化单元个数M，几个DAC单元： M=2。
设置Lane通道个数： Lane=8
设置子类模式： 子类1
设置DAC插值interpolation个数 interpolation=2 （设置信号周期点数减半，输入信号周期点数=8，插值后DAC输出信号周期点数＝16）
设置Link(AD/DA芯片手册设置)
确定Lane速率（求DAC每秒传多个bit）（FPGA输出数字信号传给DAC）：Tx与PHY两个IP设置中LineRate速率一致。
假设DAC输出信号频率F=250M，DAC输出周期点数16个点。DAC芯片使用M=2个DAC转换单元，内插为2.
204B接口每秒传输给DAC点数：F*N/2个点(interpolation=2,F*N为实际采样率 )。（250M*8=2G）
DAC分辨率16bit，接口每秒传输F*N/2*16 bit。（2G*16bit=32Gbit）
M个DAC转换器，接口每秒传输M*[F*N/2*16 ]bit。（32Gbit*2=64Gbit）
数据通过接口传输前使用8b/10b编码，每秒传输{M*[F*N/2*16 ]}*10/8bit。（64G*10/8=80G）
mode11使用Lane=8条线路传输数据。每条线路每秒传输的数据量：10/8*{M*[F*N/2*16 ]}/8bit。（80G/8=10G）
可得物理LineRate=10G。

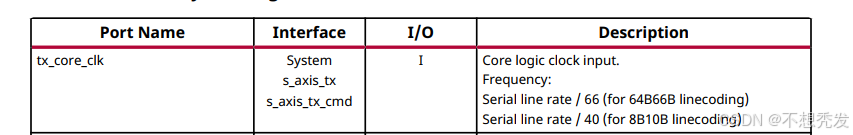

JESD204IP与PHY_IP（内核时钟tx_core_clk）：lane速率/40。（10G/40=250M）
Device clock():204B工作时钟 时钟芯片输入
SYSREF:参考时钟 上升沿同步发数据 时钟芯片输入
Sync:同步完成信号 是否同步完成
JESD204B同步过程
配置204BIP: CPLL(线速率小于8G),QPLL（线速率大于8G）
这些同步阶段中的每一个都是使用32位同步字实现
没有码组同步(CGS)或初始通道对齐序列(ILAS)
传输层：帧边界会不与块边界对齐，存在帧不是恰好包括8个八位字的可能
参考添加链接描述
参考添加链接描述
同步报头同步
扩展多块同步
扩展多块对齐
AXI协议应用
主机（master）从机（slave）
AXI4：支持突发256长度传输。
AXI4-Lite：简单通信，低吞吐量，接口较少。不支持突发。
AXI4-Stream：高速流数据。不要地址，可以无限突发长度。
AXI4和AXI4-Lite有五个通道：
读写地址通道，读写数据通道，写响应通道。
基本示例参考：三个示例
接口参考：接口描述
JESD204C简单环回实验
JESD204C协议发送tx数据，rx解码恢复数据。

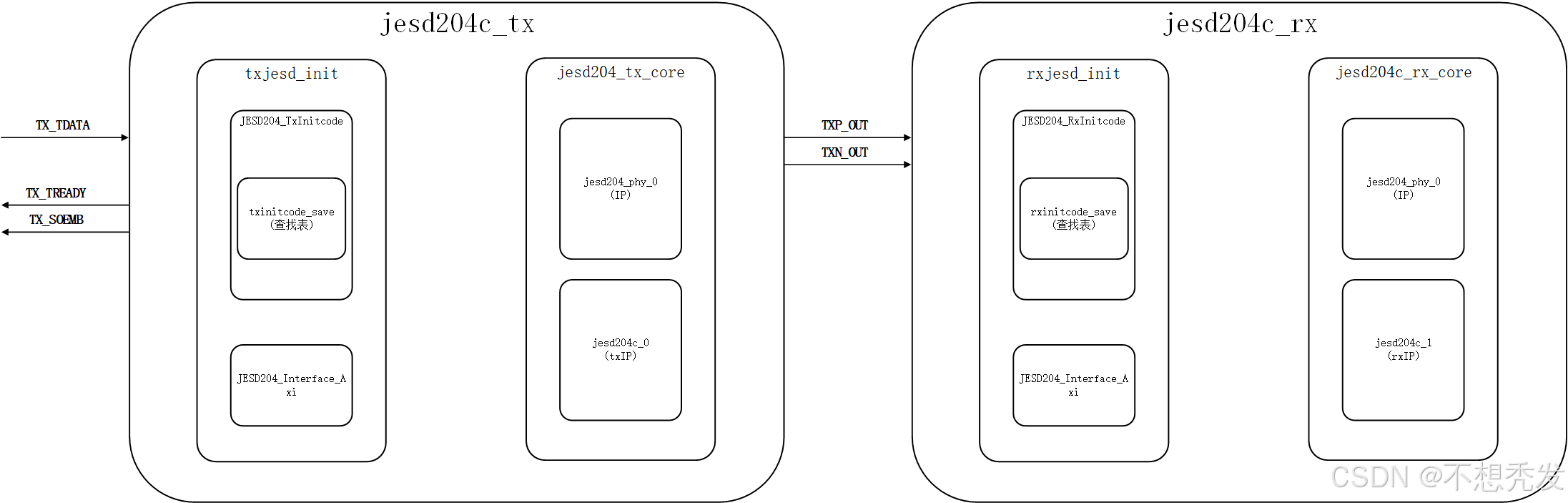

系统框图
txjesd_init: 初始化模块
JESD204_TxInitcode/JESD204_RxInitcode：初始化控制模块
JESD204_Interface_Axi : AXI接口转化模块
jesd204c_tx/jesd204c_rx : 例化两个JESD204C和JESD204PHY IP核
txinitcode_save/rxinitcode_save: 查找表；通过AXI协议读写JESD204C IP核地址完成初始化
初始化过程
JESD204_TxInitcode/JESD204_RxInitcode模块状态机
TX初始化过程
1：读操作：读AXI4-Lite Address 0X020 读IP核是否复位完成（或者jesd204c_0 IP核输出tx_aresetn高电平表示可以读写操作）
2：读操作：读AXI4-Lite Address 0X000 读IP核版本
3：写操作：写AXI4-Lite Address 0X030 设置扩展多块的E值
4：写操作：写AXI4-Lite Address 0X020 bit[0]位写1，使能IP核复位
5：写操作：写AXI4-Lite Address 0X020 bit[0]位写0，使能IP核复位恢复
6：读操作：读AXI4-Lite Address 0X020 读IP核是否复位完成
7：写操作：写AXI4-Lite Address 0X024 bit[0]位写1表示使能AXI4-Stream CMD接口 bit[1]位写1表示使能AXI4-Stream data接口
8：jesd204c_0 IP核tx_tready端口输出高电平表示可以发送数据
Rx初始化过程
1：读操作：读AXI4-Lite Address 0X020 读IP核是否复位完成（或者jesd204c_1 IP核输出rx_aresetn高电平表示可以读写操作）
2：读操作：读AXI4-Lite Address 0X000 读IP核版本
3：写操作：写AXI4-Lite Address 0X030 设置扩展多块的E值
4：写操作：写AXI4-Lite Address 0X044 设置接收buffer提前释放个数
5：写操作：写AXI4-Lite Address 0X020 bit[0]位写1，使能IP核复位
6：写操作：写AXI4-Lite Address 0X020 bit[0]位写0，使能IP核复位恢复
7：读操作：读AXI4-Lite Address 0X060 寄存器值h0x02 h0x12 h0x32
读到h0x32表示同步成功
8: 写操作：写AXI4-Lite Address 0X024 bit[0]位写1表示使能AXI4-Stream CMD接口 bit[1]位写1表示使能AXI4-Stream data接口 jesd204c_1 IP核rx_tvalid端口输出高电平表示可以接收数据
9:读操作：读AXI4-Lite Address 0X400 查看lan0 rx buffer缓冲区数据个数
读AXI4-Lite Address 0X480 查看lan1 rx buffer缓冲区数据个数
读AXI4-Lite Address 0X500 查看lan2 rx buffer缓冲区数据个数
读AXI4-Lite Address 0X580 查看lan3 rx buffer缓冲区数据个数
读AXI4-Lite Address 0X600 查看lan4 rx buffer缓冲区数据个数
读AXI4-Lite Address 0X680 查看lan5 rx buffer缓冲区数据个数
读AXI4-Lite Address 0X700 查看lan6 rx buffer缓冲区数据个数
读AXI4-Lite Address 0X780 查看lan7 rx buffer缓冲区数据个数
仿真
仿真文件
根据仿真过程编写仿真文件
`timescale 1ns/1ns
`define CLK_PER 10
module jesd204txrx_tb();
reg rst_n ;
reg clk ;
wire clk_out1 ;
wire clk_out2 ;
wire locked0 ;
wire locked1 ;
wire locked2 ;
wire clk_out3 ;
wire clk_out4 ;
wire ok ;
// wire tx_init_done ;
wire tx_tready ;
wire [511:0] rx_tdata ;
wire rx_tvalid ;
wire rx_soemb ;
wire rx_crc_err ;
wire rx_emb_err ;
wire [255 : 0]rx_cmd_tdata ;
wire rx_cmd_tvalid ;
wire [7 : 0] rx_cmd_tuser ;
// wire rx_inter_error ;
// wire rx_init_done ;
wire [7:0] txp_out ;
wire [7:0] txn_out ;
reg [511:0] tx_tdata ;
wire tx_soemb ;
wire tx_wr_done ;
wire rx_wr_done ;
wire [31:0] tx_rd_data ;
wire [31:0] rx_rd_data ;
reg tx_wr_op ;
reg tx_rd_op ;
reg rx_wr_op ;
reg rx_rd_op ;
reg [15:0] tx_wrsa_addr ;
reg [15:0] tx_rdsa_addr ;
reg [15:0] rx_wrsa_addr ;
reg [15:0] rx_rdsa_addr ;
wire rx_idle_signal ;
wire tx_idle_signal ;
wire rx_init_start ;
wire tx_init_start ;
reg [511:0] rxrd_baladata ;
reg rxrd_corrt ;
reg correct;
reg [15:0] cnt ;
assign ok = locked0 && locked1 && locked2;
initial clk = 1;
always #(`CLK_PER/2) clk = ~clk;
/*****************************inst*********************************/
clk_wiz_0 clk_wiz_0_inst
(
.clk_in1(clk), //100M
.clk_out1(clk_out1), //187.5M
.clk_out2(clk_out2), //10M
.locked(locked0)
);
clk_wiz_1 clk_wiz_1_inst
(
.clk_in1(clk),
.clk_out1(clk_out3), // 82.5M
.locked(locked1) // output locked
);
clk_wiz_2 clk_wiz_2_inst
(
.clk_in1(clk),
.clk_out1(clk_out4), // 82.5M 140M?? 300M??NO 160M?? 200M??
.locked(locked2) // output locked
);
jesd204c_tx #(
.C_M_AXI_ADDR_WIDTH(12), //12
.C_M_AXI_DATA_WIDTH(32) //32
)jesd204c_tx_inst(
.tx_wr_op(tx_wr_op) ,
.tx_rd_op(tx_rd_op) ,
.tx_wrsa_addr(tx_wrsa_addr) ,
.tx_rdsa_addr(tx_rdsa_addr) ,
.tx_wr_done(tx_wr_done) ,
.tx_rd_data(tx_rd_data) ,
.tx_idle_signal(tx_idle_signal) ,
.tx_init_start(tx_init_start) ,
.tx_core_reset (~rst_n),
.tx_core_clk (clk_out1), //187.5M
.tx_sysref (clk_out3), //82.5M
.axi_clk (clk), //100
.rst (~rst_n),
.tx_tdata (tx_tdata),
.tx_cmd_tdata (256'b0),
.tx_cmd_tvalid (1'b0),
.refclk (clk_out4), //82.5M
.drpclk (clk), //100
// .tx_init_done (tx_init_done),
.tx_soemb (tx_soemb),
.tx_tready (tx_tready),
.txp_out (txp_out),
.txn_out (txn_out)
);
jesd204c_rx #(
.C_M_AXI_ADDR_WIDTH(12), //12
.C_M_AXI_DATA_WIDTH(32) //32
) jesd204c_rx_inst(
.rx_wr_op(rx_wr_op) ,
.rx_rd_op(rx_rd_op) ,
.rx_wrsa_addr(rx_wrsa_addr) ,
.rx_rdsa_addr(rx_rdsa_addr) ,
.rx_wr_done(rx_wr_done) ,
.rx_rd_data(rx_rd_data) ,
.rx_idle_signal(rx_idle_signal) ,
.rx_init_start(rx_init_start) ,
.rx_sysref (clk_out3), //82.5M
.rx_core_clk (clk_out1), //187.5
.axi_clk (clk), //100
.rst (~rst_n),
.refclk (clk_out4), //82.5M
.drpclk (clk), //100
.rxp_in (txp_out),
.rxn_in (txn_out),
.rx_tdata (rx_tdata),
.rx_tvalid (rx_tvalid ),
.rx_soemb (rx_soemb ),
.rx_crc_err (rx_crc_err ),
.rx_emb_err (rx_emb_err ),
.rx_cmd_tdata (rx_cmd_tdata ),
.rx_cmd_tvalid (rx_cmd_tvalid ),
.rx_cmd_tuser (rx_cmd_tuser ),
.rx_cmd_tready (1'b0)
// .rx_inter_error (rx_inter_error ),
// .rx_init_done (rx_init_done )
);
/*****************************************************************/
always @(posedge clk_out1 or negedge rst_n)
if(!rst_n)
tx_tdata <= 512'b0;
else if(tx_tready && rx_tvalid)
tx_tdata <= tx_tdata + 'd1000;
//同步之后固定延迟
always @(posedge clk_out1 or negedge rst_n)
if(!rst_n)
rxrd_baladata <= 512'b0;
else if(cnt == 16'd36)
rxrd_baladata <= rxrd_baladata + 'd1000;
always @(posedge clk_out1 or negedge rst_n)
if(!rst_n)
cnt <= 16'b0;
else if(tx_tready && rx_tvalid)
begin
if(cnt == 'd36)
cnt <= cnt;
else
cnt <= cnt + 'b1 ;
end
else
cnt <= 16'b0;
always @(posedge clk_out1 or negedge rst_n)
if(!rst_n)
correct <= 1'b0;
else if(rxrd_baladata == rx_tdata)
correct <= 1'b0;
else
correct <= 1'b1;
always @(posedge clk_out1 or negedge rst_n)
if(!rst_n)
rxrd_corrt <= 1'b0;
else if(rx_rd_data == 32'h32)
rxrd_corrt <= 1'b1;
else
rxrd_corrt <= rxrd_corrt;
initial
begin
rst_n = 0;
#(`CLK_PER*5 + 1);
@(posedge ok)
rst_n = 1;
rx_wr_op = 0;
rx_rd_op = 0;
rx_wrsa_addr = 0;
rx_rdsa_addr = 0;
@(posedge rx_init_start)
#(`CLK_PER + 5);
rx_wr_op = 1; //写E值
rx_wrsa_addr = 1;
#(`CLK_PER);
rx_wr_op = 0;
@(posedge rx_idle_signal)
#(`CLK_PER*2);
rx_wr_op = 1; //写接收缓冲区0
rx_wrsa_addr = 5;
#(`CLK_PER);
rx_wr_op = 0;
@(posedge rx_idle_signal)
#(`CLK_PER*2);
rx_wr_op = 1; //复位
rx_wrsa_addr = 42;
#(`CLK_PER);
rx_wr_op = 0;
@(posedge rx_idle_signal)
#(`CLK_PER*2);
rx_wr_op = 1; //复位恢复
rx_wrsa_addr = 43;
#(`CLK_PER);
rx_wr_op = 0;
@(posedge rx_init_start)
#(`CLK_PER*2);
rx_rd_op = 1; //读通道状态 等待同步完成
rx_rdsa_addr = 13;
@(posedge rxrd_corrt)
#(`CLK_PER);
rx_rd_op = 0;
// @(posedge tx_tready) // test
#(`CLK_PER*20);
rx_wr_op = 1; //使能读通道
rx_wrsa_addr = 0;
#(`CLK_PER);
rx_wr_op = 0;
@(posedge rx_idle_signal)
#(`CLK_PER*2);
rx_rd_op = 1; //读每个通道接收缓冲器数据量lane0
rx_rdsa_addr = 16;
#(`CLK_PER);
rx_rd_op = 0;
@(posedge rx_idle_signal)
#(`CLK_PER*2);
rx_rd_op = 1; //读每个通道接收缓冲器数据量lane1
rx_rdsa_addr = 23;
#(`CLK_PER);
rx_rd_op = 0;
@(posedge rx_idle_signal)
#(`CLK_PER*2);
rx_rd_op = 1; //读每个通道接收缓冲器数据量lane2
rx_rdsa_addr = 30;
#(`CLK_PER);
rx_rd_op = 0;
@(posedge rx_idle_signal)
#(`CLK_PER*2);
rx_rd_op = 1; //读每个通道接收缓冲器数据量lane3
rx_rdsa_addr = 37;
#(`CLK_PER);
rx_rd_op = 0;
@(posedge rx_idle_signal)
#(`CLK_PER*2);
rx_rd_op = 1; //读每个通道接收缓冲器数据量lane4
rx_rdsa_addr = 44;
#(`CLK_PER);
rx_rd_op = 0;
@(posedge rx_idle_signal)
#(`CLK_PER*2);
rx_rd_op = 1; //读每个通道接收缓冲器数据量lane5
rx_rdsa_addr = 51;
#(`CLK_PER);
rx_rd_op = 0;
@(posedge rx_idle_signal)
#(`CLK_PER*2);
rx_rd_op = 1; //读每个通道接收缓冲器数据量lane6
rx_rdsa_addr = 58;
#(`CLK_PER);
rx_rd_op = 0;
@(posedge rx_idle_signal)
#(`CLK_PER*2);
rx_rd_op = 1; //读每个通道接收缓冲器数据量lane7
rx_rdsa_addr = 65;
#(`CLK_PER);
rx_rd_op = 0;
@(posedge rx_idle_signal)
#(`CLK_PER*200);
$stop;
end
initial
begin
tx_rd_op = 0;
tx_wr_op = 0;
tx_rdsa_addr = 0;
tx_wrsa_addr = 0;
@(posedge tx_init_start)
#(`CLK_PER + 5);
tx_rd_op = 1; //读版本
tx_rdsa_addr = 0 ;
#(`CLK_PER);
tx_rd_op = 0;
@(posedge tx_idle_signal)
#(`CLK_PER*10);
tx_wr_op = 1; //配置E值
tx_wrsa_addr = 1 ;
#(`CLK_PER);
tx_wr_op = 0;
@(posedge tx_idle_signal)
#(`CLK_PER*10);
tx_wr_op = 1; //复位
tx_wrsa_addr = 40 ;
#(`CLK_PER);
tx_wr_op = 0;
@(posedge tx_idle_signal)
#(`CLK_PER*2);
tx_wr_op = 1; //复位恢复
tx_wrsa_addr = 41 ;
#(`CLK_PER);
tx_wr_op = 0;
@(posedge tx_init_start)
#(`CLK_PER*20);
//等待rx同步完成
@(posedge rxrd_corrt)
#(`CLK_PER*50);
tx_wr_op = 1; //使能AXI stram
tx_wrsa_addr = 0 ;
#(`CLK_PER);
tx_wr_op = 0;
#(`CLK_PER*200);
$stop;
end
endmodule
TX初始化主状态机文件
`timescale 1ns / 1ps
module JESD204_TxInitcode#(
parameter integer M_AXI_ADDR_WIDTH = 32,
parameter integer M_AXI_DATA_WIDTH = 32
)
(
input rst ,
input clk ,
//user interface
input wr_op ,
input [15:0] tx_wrsa_addr ,
input rd_op ,
input [15:0] tx_rdsa_addr ,
output wr_done ,
output reg [M_AXI_DATA_WIDTH - 1 : 0] tx_rd_data ,
//axi interface
output reg [M_AXI_DATA_WIDTH - 1 : 0] wr_data ,
output reg [M_AXI_ADDR_WIDTH - 1 : 0] wr_addr ,
output reg waddate_valid ,
input wr_ok ,
output reg [M_AXI_ADDR_WIDTH - 1 : 0] rd_addr ,
output reg rdaddr_valid ,
input [M_AXI_DATA_WIDTH - 1 : 0] rd_data ,
input rdata_valid ,
output reg idle_signal
);
localparam
idle = 5'b0_0000,
wrdata = 5'b0_0001,
waitwrdata = 5'b0_0010,
rdrdy = 5'b0_0100,
rddata = 5'b0_1000,
waitrddata = 5'b1_0000;
reg [4:0] state ;
reg [15:0] wr_sa_addr ;
reg [15:0] rd_sa_addr ;
reg sa_enable ;
wire initata_valid ;
wire [M_AXI_DATA_WIDTH-1 : 0] initwr_data;
wire [M_AXI_ADDR_WIDTH-1 : 0] initwr_addr;
wire [M_AXI_ADDR_WIDTH-1 : 0] initrd_addr;
reg wr_op_reg ;
reg rd_op_reg ;
assign wr_done = wr_ok ;
always @(posedge clk or posedge rst)
if(rst)
wr_op_reg <= 1'b0;
else
wr_op_reg <= wr_op;
always @(posedge clk or posedge rst)
if(rst)
rd_op_reg <= 1'b0;
else
rd_op_reg <= rd_op;
always @(posedge clk or posedge rst)
begin
if(rst)
begin
state <= idle ;
wr_data <= 'b0;
wr_addr <= 'b0;
waddate_valid <= 1'b0;
rd_addr <= 'b0;
rdaddr_valid <= 1'b0;
idle_signal <= 1'b0;
sa_enable <= 1'b0;
wr_sa_addr <= 16'b0;
rd_sa_addr <= 16'b0;
end
else
begin
case(state)
idle :
begin
wr_data <= wr_data;
wr_addr <= wr_addr;
waddate_valid <= 1'b0;
rd_addr <= rd_addr;
rdaddr_valid <= 1'b0;
idle_signal <= 1'b1;
sa_enable <= 1'b0;
wr_sa_addr <= 16'b0;
rd_sa_addr <= 16'b0;
if(wr_op_reg)
state <= wrdata;
else if(rd_op_reg)
state <= rdrdy;
else
state <= idle ;
end
wrdata :
begin
idle_signal <= 1'b0;
sa_enable <= 1'b1;
wr_sa_addr <= tx_wrsa_addr ;
state <= waitwrdata;
end
waitwrdata :
begin
if(wr_ok)
begin
state <= idle;
end
else
begin
sa_enable <= 1'b0;
wr_sa_addr <= wr_sa_addr;
waddate_valid <= initata_valid;
wr_data <= initwr_data;
wr_addr <= initwr_addr;
end
end
rdrdy :
begin
idle_signal <= 1'b0;
sa_enable <= 1'b1;
rd_sa_addr <= tx_rdsa_addr;
state <= rddata;
end
rddata :
begin
rd_sa_addr <= rd_sa_addr ;
sa_enable <= 1'b0;
if(initata_valid)
begin
rd_addr <= initrd_addr;
rdaddr_valid <= 1'b1;
state <= waitrddata;
end
else
state <= rddata;
end
waitrddata :
begin
if(rdata_valid)
begin
tx_rd_data <= rd_data ;
state <= idle;
end
else
rdaddr_valid <= 1'b0;
end
default :
begin
state <= idle ;
end
endcase
end
end
txinitcode_save#(
.M_AXI_ADDR_WIDTH(M_AXI_ADDR_WIDTH),
.M_AXI_DATA_WIDTH(M_AXI_DATA_WIDTH)
)txinitcode_save_inst(
.clk (clk),
.rst (rst),
.wr_sa_addr (wr_sa_addr),
.rd_sa_addr (rd_sa_addr),
.sa_enable (sa_enable),
.initwr_data (initwr_data),
.initwr_addr (initwr_addr),
.initrd_addr (initrd_addr),
.initata_valid (initata_valid)
);
endmodule
初始化接口文件
将AXI接口简化对接初始化控制状态机
`timescale 1 ns / 1 ps
module JESD204_Interface_Axi #
(
//读写事务初始地址位宽
parameter integer C_M_AXI_ADDR_WIDTH = 32,
// 主机读写数据位宽
parameter integer C_M_AXI_DATA_WIDTH = 32
)
(
//wr address channel
input [C_M_AXI_ADDR_WIDTH - 1 : 0] wr_addr,
//wr data channel
input [C_M_AXI_DATA_WIDTH - 1 : 0] wr_data,
input waddate_valid ,
//wr ack one clock cycle
output wr_ok ,
//rd address channel
input [C_M_AXI_ADDR_WIDTH - 1 : 0] rd_addr,
input rdaddr_valid ,
//rd data channel
output reg [C_M_AXI_DATA_WIDTH-1 : 0] rd_data,
output rdata_valid , //one clock cycle
output reg error_reg ,
input wire M_AXI_ACLK,
input wire M_AXI_ARESETN,
///写地址通道
//主机发出的写地址通道端口
output reg [C_M_AXI_ADDR_WIDTH-1 : 0] M_AXI_AWADDR,
//写入通道保护类型。
//该信号指示事务的特权和安全级别，以及事务是数据访问还是指令访问。0
output wire [2 : 0] M_AXI_AWPROT,
// 写地址通道有效
output wire M_AXI_AWVALID,
//写地址通道
input wire M_AXI_AWREADY,
// 写数据通道
output reg [C_M_AXI_DATA_WIDTH-1 : 0] M_AXI_WDATA,
// 写入选通 all 1
output wire [C_M_AXI_DATA_WIDTH/8-1 : 0] M_AXI_WSTRB,
// 写数据有效
output wire M_AXI_WVALID,
// 写数据应答信号
input wire M_AXI_WREADY,
//写响应通道 表示写传输状态0
input wire [1 : 0] M_AXI_BRESP,
//写响应有效
input wire M_AXI_BVALID,
// 主机接收写响应信号后应答
output wire M_AXI_BREADY,
//读地址通道
output reg [C_M_AXI_ADDR_WIDTH-1 : 0] M_AXI_ARADDR,
// 保护类型。该信号指示事务的特权和安全级别，以及事务是数据访问还是指令访问。
output wire [2 : 0] M_AXI_ARPROT,
//读地址有效
output wire M_AXI_ARVALID,
//读地址应答信号
input wire M_AXI_ARREADY,
// 读数据通道
input wire [C_M_AXI_DATA_WIDTH-1 : 0] M_AXI_RDATA,
// 读响应读状态
input wire [1 : 0] M_AXI_RRESP,
// 读数据有效
input wire M_AXI_RVALID,
// 读数据应答
output wire M_AXI_RREADY
);
//write address valid
reg axi_awvalid;
//write data valid
reg axi_wvalid;
//read address valid
reg axi_arvalid;
//read data acceptance
reg axi_rready;
//write response acceptance
reg axi_bready;
wire write_resp_error;
wire read_resp_error;
assign M_AXI_AWPROT = 3'b000;
assign M_AXI_AWVALID = axi_awvalid;
//Write Data(W)
assign M_AXI_WVALID = axi_wvalid;
//Set all byte strobes in this example
assign M_AXI_WSTRB = 4'b1111;
//Write Response (B)
assign M_AXI_BREADY = axi_bready;
assign wr_ok = axi_bready;
//Read Address (AR)
assign M_AXI_ARVALID = axi_arvalid;
assign M_AXI_ARPROT = 3'b001;
//Read and Read Response (R)
assign M_AXI_RREADY = axi_rready;
assign rdata_valid = axi_rready;
always @(posedge M_AXI_ACLK)
if (M_AXI_ARESETN == 0)
error_reg <= 1'b0;
else if(write_resp_error || read_resp_error)
error_reg <= 1'b1;
else
error_reg <= 1'b0;
//--------------------
//Write Address Channel
//--------------------
always @(posedge M_AXI_ACLK)
begin
if (M_AXI_ARESETN == 0)
begin
axi_awvalid <= 1'b0;
end
else
begin
if (waddate_valid)
begin
axi_awvalid <= 1'b1;
end
else if (M_AXI_AWREADY && axi_awvalid)
begin
axi_awvalid <= 1'b0;
end
end
end
always @(posedge M_AXI_ACLK)
begin
if (M_AXI_ARESETN == 0)
begin
M_AXI_AWADDR <= 0;
end
else if (waddate_valid)
begin
M_AXI_AWADDR <= wr_addr ;
end
end
//--------------------
//Write Data Channel
//--------------------
always @(posedge M_AXI_ACLK)
begin
if (M_AXI_ARESETN == 0)
begin
axi_wvalid <= 1'b0;
end
else if (waddate_valid)
begin
axi_wvalid <= 1'b1;
end
else if (M_AXI_WREADY && axi_wvalid)
begin
axi_wvalid <= 1'b0;
end
end
always @(posedge M_AXI_ACLK)
begin
if (M_AXI_ARESETN == 0)
begin
M_AXI_WDATA <= 'b0;
end
else if(waddate_valid)
M_AXI_WDATA <= wr_data;
end
//----------------------------
//Write Response (B) Channel
//----------------------------
always @(posedge M_AXI_ACLK)
begin
if (M_AXI_ARESETN == 0)
begin
axi_bready <= 1'b0;
end
else if (M_AXI_BVALID && ~axi_bready)
begin
axi_bready <= 1'b1;
end
// deassert after one clock cycle
else if (axi_bready)
begin
axi_bready <= 1'b0;
end
else
axi_bready <= axi_bready;
end
//Flag write errors
assign write_resp_error = (axi_bready & M_AXI_BVALID & M_AXI_BRESP[1]);
//----------------------------
//Read Address Channel
//----------------------------
always @(posedge M_AXI_ACLK)
begin
if (M_AXI_ARESETN == 0)
begin
M_AXI_ARADDR <= 0;
end
else if (rdaddr_valid)
begin
M_AXI_ARADDR <= rd_addr ;
end
end
always @(posedge M_AXI_ACLK)
begin
if (M_AXI_ARESETN == 0)
begin
axi_arvalid <= 1'b0;
end
else if (rdaddr_valid)
begin
axi_arvalid <= 1'b1;
end
else if (M_AXI_ARREADY && axi_arvalid)
begin
axi_arvalid <= 1'b0;
end
end
//--------------------------------
//Read Data (and Response) Channel
//--------------------------------
always @(posedge M_AXI_ACLK)
begin
if (M_AXI_ARESETN == 0)
begin
axi_rready <= 1'b0;
end
else if (M_AXI_RVALID && ~axi_rready)
begin
axi_rready <= 1'b1;
end
// deassert after one clock cycle
else if (axi_rready)
begin
axi_rready <= 1'b0;
end
// retain the previous value
end
always @(posedge M_AXI_ACLK)
begin
if (M_AXI_ARESETN == 0)
begin
rd_data <= 'b0;
end
else if(M_AXI_RVALID)
begin
rd_data <= M_AXI_RDATA;
end
else
rd_data <= 'b0;
end
//Flag write errors
assign read_resp_error = (axi_rready & M_AXI_RVALID & M_AXI_RRESP[1]);
endmodule
TX查找表
读写操作需要读写寄存器地址和数据表。
module txinitcode_save#(
parameter integer M_AXI_ADDR_WIDTH = 32,
parameter integer M_AXI_DATA_WIDTH = 32
)(
input clk,
input rst,
input [15:0] wr_sa_addr,
input [15:0] rd_sa_addr,
input sa_enable,
output reg [M_AXI_DATA_WIDTH-1 : 0] initwr_data,
output reg [M_AXI_ADDR_WIDTH-1 : 0] initwr_addr,
output reg [M_AXI_ADDR_WIDTH-1 : 0] initrd_addr,
output reg initata_valid
);
always @(posedge clk)
initata_valid <= sa_enable;
always @(posedge clk)
if(rst)
initwr_data <= 32'h0000_0000;
else
if(sa_enable)
begin
case(wr_sa_addr)
// 16'd0: initwr_data <= 32'h0000_0000; //复位
16'd0: initwr_data <= 32'h0000_0002; // AXI4 stream data yes
16'd1: initwr_data <= 32'h0000_0001; //扩展多块E = 1
16'd2: initwr_data <= 32'h0000_0001; //子类1
16'd3: initwr_data <= 32'h0000_0001; //Meta Mode N/A
16'd4: initwr_data <= 32'h0000_0008; //通道数
16'd5: initwr_data <= 32'h0000_0000; //GT loopback TEST_MODE
16'd6: initwr_data <= 32'h0000_0000; //SYSREF always and ......
16'd7: initwr_data <= 32'h0000_0000; //中断NO
16'd8: initwr_data <= 32'h0000_0000; //静止传输 空闲信号 TX断电 TX极性反转 NO lan0
16'd9: initwr_data <= 32'h0000_0000; //rx极性反转NO
16'd10:initwr_data <= 32'h0000_0000; //lan0
16'd11:initwr_data <= 32'h0000_0000; //lan0
16'd12:initwr_data <= 32'h0000_0000;
16'd13:initwr_data <= 32'h0000_0000;
16'd14:initwr_data <= 32'h0000_0000;
16'd15:initwr_data <= 32'h0000_0000;
16'd16:initwr_data <= 32'h0000_0000;
16'd17:initwr_data <= 32'h0000_0000;
16'd18:initwr_data <= 32'h0000_0000;
16'd19:initwr_data <= 32'h0000_0000;
16'd20:initwr_data <= 32'h0000_0000;
16'd21:initwr_data <= 32'h0000_0000;
16'd22:initwr_data <= 32'h0000_0000;
16'd23:initwr_data <= 32'h0000_0000;
16'd24:initwr_data <= 32'h0000_0000;
16'd25:initwr_data <= 32'h0000_0000;
16'd26:initwr_data <= 32'h0000_0000;
16'd27:initwr_data <= 32'h0000_0000;
16'd28:initwr_data <= 32'h0000_0000;
16'd29:initwr_data <= 32'h0000_0000;
16'd30:initwr_data <= 32'h0000_0000;
16'd31:initwr_data <= 32'h0000_0000;
16'd32:initwr_data <= 32'h0000_0000;
16'd33:initwr_data <= 32'h0000_0000;
16'd34:initwr_data <= 32'h0000_0000;
16'd35:initwr_data <= 32'h0000_0000;
16'd36:initwr_data <= 32'h0000_0000;
16'd37:initwr_data <= 32'h0000_0000;
16'd38:initwr_data <= 32'h0000_0000;
16'd39:initwr_data <= 32'h0000_0000;
16'd40:initwr_data <= 32'h0000_0001; //复位IP
16'd41:initwr_data <= 32'h0000_0000; //复位IP
default : initwr_data <= 'd0;
endcase
end
always @(posedge clk)
if(rst)
initwr_addr <= 32'h0000_0000;
else
if(sa_enable)
begin
case(wr_sa_addr)
// 16'd0: initwr_addr <= 32'h0000_0020;
16'd0: initwr_addr <= 32'h0000_0024;
16'd1: initwr_addr <= 32'h0000_0030;
16'd2: initwr_addr <= 32'h0000_0034;
16'd3: initwr_addr <= 32'h0000_0038;
16'd4: initwr_addr <= 32'h0000_0040;
16'd5: initwr_addr <= 32'h0000_0048;
16'd6: initwr_addr <= 32'h0000_0050;
16'd7: initwr_addr <= 32'h0000_0064;
16'd8: initwr_addr <= 32'h0000_0460; //lan0
16'd9: initwr_addr <= 32'h0000_0464; //lan0
16'd10:initwr_addr <= 32'h0000_0468; //lan0
16'd11:initwr_addr <= 32'h0000_046C; //lan0
16'd12:initwr_addr <= 32'h0000_04E0; //lan1
16'd13:initwr_addr <= 32'h0000_04E4; //lan1
16'd14:initwr_addr <= 32'h0000_04E8; //lan1
16'd15:initwr_addr <= 32'h0000_04FC; //lan1
16'd16:initwr_addr <= 32'h0000_0560; //lan2
16'd17:initwr_addr <= 32'h0000_0564; //lan2
16'd18:initwr_addr <= 32'h0000_0568; //lan2
16'd19:initwr_addr <= 32'h0000_056C; //lan2
16'd20:initwr_addr <= 32'h0000_05E0; //lan3
16'd21:initwr_addr <= 32'h0000_05E4; //lan3
16'd22:initwr_addr <= 32'h0000_05E8; //lan3
16'd23:initwr_addr <= 32'h0000_05EC; //lan3
16'd24:initwr_addr <= 32'h0000_0660; //lan4
16'd25:initwr_addr <= 32'h0000_0664; //lan4
16'd26:initwr_addr <= 32'h0000_0668; //lan4
16'd27:initwr_addr <= 32'h0000_066C; //lan4
16'd28:initwr_addr <= 32'h0000_06E0; //lan5
16'd29:initwr_addr <= 32'h0000_06E4; //lan5
16'd30:initwr_addr <= 32'h0000_06E8; //lan5
16'd31:initwr_addr <= 32'h0000_06EC; //lan5
16'd32:initwr_addr <= 32'h0000_0760; //lan6
16'd33:initwr_addr <= 32'h0000_0764; //lan6
16'd34:initwr_addr <= 32'h0000_0768; //lan6
16'd35:initwr_addr <= 32'h0000_076C; //lan6
16'd36:initwr_addr <= 32'h0000_07E0; //lan7
16'd37:initwr_addr <= 32'h0000_07E4; //lan7
16'd38:initwr_addr <= 32'h0000_07E8; //lan7
16'd39:initwr_addr <= 32'h0000_07EC; //lan7
16'd40:initwr_addr <= 32'h0000_0020; //复位IP
16'd41:initwr_addr <= 32'h0000_0020; //复位IP
default : initwr_addr <= 'd0;
endcase
end
always @(posedge clk)
if(rst)
initrd_addr <= 32'h0000_0000;
else
if(sa_enable)
begin
case(rd_sa_addr)
// 16'd0: initwr_addr <= 32'h0000_0020;
16'd0: initrd_addr <= 32'h0000_0000;
16'd1: initrd_addr <= 32'h0000_0004;
16'd2: initrd_addr <= 32'h0000_0020;
16'd3: initrd_addr <= 32'h0000_0024;
16'd4: initrd_addr <= 32'h0000_0030;
16'd5: initrd_addr <= 32'h0000_0034;
16'd6: initrd_addr <= 32'h0000_0038;
16'd7: initrd_addr <= 32'h0000_0040;
16'd8: initrd_addr <= 32'h0000_0048;
16'd9: initrd_addr <= 32'h0000_0050;
16'd10:initrd_addr <= 32'h0000_0060;
16'd11:initrd_addr <= 32'h0000_0064;
16'd12:initrd_addr <= 32'h0000_0068;
16'd13:initrd_addr <= 32'h0000_0460; //lan0
16'd14:initrd_addr <= 32'h0000_0464; //lan0
16'd15:initrd_addr <= 32'h0000_0468; //lan0
16'd16:initrd_addr <= 32'h0000_046C; //lan0
16'd17:initrd_addr <= 32'h0000_04E0; //lan1
16'd18:initrd_addr <= 32'h0000_04E4; //lan1
16'd19:initrd_addr <= 32'h0000_04E8; //lan1
16'd20:initrd_addr <= 32'h0000_04FC; //lan1
16'd21:initrd_addr <= 32'h0000_0560; //lan2
16'd22:initrd_addr <= 32'h0000_0564; //lan2
16'd23:initrd_addr <= 32'h0000_0568; //lan2
16'd24:initrd_addr <= 32'h0000_056C; //lan2
16'd25:initrd_addr <= 32'h0000_05E0; //lan3
16'd26:initrd_addr <= 32'h0000_05E4; //lan3
16'd27:initrd_addr <= 32'h0000_05E8; //lan3
16'd28:initrd_addr <= 32'h0000_05EC; //lan3
16'd29:initrd_addr <= 32'h0000_0660; //lan4
16'd30:initrd_addr <= 32'h0000_0664; //lan4
16'd31:initrd_addr <= 32'h0000_0668; //lan4
16'd32:initrd_addr <= 32'h0000_066C; //lan4
16'd33:initrd_addr <= 32'h0000_06E0; //lan5
16'd34:initrd_addr <= 32'h0000_06E4; //lan5
16'd35:initrd_addr <= 32'h0000_06E8; //lan5
16'd36:initrd_addr <= 32'h0000_06EC; //lan5
16'd37:initrd_addr <= 32'h0000_0760; //lan6
16'd38:initrd_addr <= 32'h0000_0764; //lan6
16'd39:initrd_addr <= 32'h0000_0768; //lan6
16'd40:initrd_addr <= 32'h0000_076C; //lan6
16'd41:initrd_addr <= 32'h0000_07E0; //lan7
16'd42:initrd_addr <= 32'h0000_07E4; //lan7
16'd43:initrd_addr <= 32'h0000_07E8; //lan7
16'd44:initrd_addr <= 32'h0000_07EC; //lan7
16'd45:initrd_addr <= 32'h0000_0020; //复位IP
default : initrd_addr <= 'd0;
endcase
end
endmodule
TX JESD204CIP核文件
`timescale 1ns / 1ps
module jesd204_tx_core(
input tx_core_reset ,
input tx_core_clk ,
input tx_sysref ,
input axi_clk ,
input rst_n ,
input [511 : 0] tx_tdata,
input [255 : 0] tx_cmd_tdata,
input tx_cmd_tvalid,
input refclk ,
input drpclk ,
output tx_aresetn ,
output tx_tready ,
output tx_soemb ,
output [7 : 0] txp_out ,
output [7 : 0] txn_out ,
input wire [11 : 0] s_axi_awaddr ,
input wire s_axi_awvalid ,
output wire s_axi_awready ,
input wire [31 : 0] s_axi_wdata ,
input wire [3 : 0] s_axi_wstrb ,
input wire s_axi_wvalid ,
output wire s_axi_wready ,
output wire [1 : 0] s_axi_bresp ,
output wire s_axi_bvalid ,
input wire s_axi_bready ,
input wire [11 : 0] s_axi_araddr ,
input wire s_axi_arvalid ,
output wire s_axi_arready ,
output wire [31 : 0] s_axi_rdata ,
output wire [1 : 0] s_axi_rresp ,
output wire s_axi_rvalid ,
input wire s_axi_rready
);
wire [63 : 0] gt0_txdata ;
wire [3 : 0] gt0_txcharisk ;
wire [1 : 0] gt0_txheader ;
wire [63 : 0] gt1_txdata ;
wire [3 : 0] gt1_txcharisk ;
wire [1 : 0] gt1_txheader ;
wire [63 : 0] gt2_txdata ;
wire [3 : 0] gt2_txcharisk ;
wire [1 : 0] gt2_txheader ;
wire [63 : 0] gt3_txdata ;
wire [3 : 0] gt3_txcharisk ;
wire [1 : 0] gt3_txheader ;
wire [63 : 0] gt4_txdata ;
wire [3 : 0] gt4_txcharisk ;
wire [1 : 0] gt4_txheader ;
wire [63 : 0] gt5_txdata ;
wire [3 : 0] gt5_txcharisk ;
wire [1 : 0] gt5_txheader ;
wire [63 : 0] gt6_txdata ;
wire [3 : 0] gt6_txcharisk ;
wire [1 : 0] gt6_txheader ;
wire [63 : 0] gt7_txdata ;
wire [3 : 0] gt7_txcharisk ;
wire [1 : 0] gt7_txheader ;
wire tx_reset_gt ;
wire tx_reset_done ;
wire tx_cmd_tready ;
wire irq ;
wire gt_powergood ;
jesd204c_0 jesd204c_0_inst (
.s_axi_aclk(axi_clk), // input wire s_axi_aclk
.s_axi_aresetn(rst_n), // input wire s_axi_aresetn
.s_axi_awaddr(s_axi_awaddr), // input wire [11 : 0] s_axi_awaddr
.s_axi_awvalid(s_axi_awvalid), // input wire s_axi_awvalid
.s_axi_awready(s_axi_awready), // output wire s_axi_awready
.s_axi_wdata(s_axi_wdata), // input wire [31 : 0] s_axi_wdata
.s_axi_wstrb(s_axi_wstrb), // input wire [3 : 0] s_axi_wstrb
.s_axi_wvalid(s_axi_wvalid), // input wire s_axi_wvalid
.s_axi_wready(s_axi_wready), // output wire s_axi_wready
.s_axi_bresp(s_axi_bresp), // output wire [1 : 0] s_axi_bresp
.s_axi_bvalid(s_axi_bvalid), // output wire s_axi_bvalid
.s_axi_bready(s_axi_bready), // input wire s_axi_bready
.s_axi_araddr(s_axi_araddr), // input wire [11 : 0] s_axi_araddr
.s_axi_arvalid(s_axi_arvalid), // input wire s_axi_arvalid
.s_axi_arready(s_axi_arready), // output wire s_axi_arready
.s_axi_rdata(s_axi_rdata), // output wire [31 : 0] s_axi_rdata
.s_axi_rresp(s_axi_rresp), // output wire [1 : 0] s_axi_rresp
.s_axi_rvalid(s_axi_rvalid), // output wire s_axi_rvalid
.s_axi_rready(s_axi_rready), // input wire s_axi_rready
.tx_core_clk(tx_core_clk), // input wire tx_core_clk
.tx_core_reset(tx_core_reset ||(~rst_n)), // input wire tx_core_reset
.tx_sysref(tx_sysref), // input wire tx_sysref
.irq(irq), // output wire irq
.tx_tdata(tx_tdata), // input wire [511 : 0] tx_tdata
.tx_tready(tx_tready), // output wire tx_tready
.tx_aresetn(tx_aresetn), // output wire tx_aresetn
.tx_soemb(tx_soemb), // output wire tx_soemb
.tx_cmd_tdata(tx_cmd_tdata), // input wire [255 : 0] tx_cmd_tdata
.tx_cmd_tvalid(tx_cmd_tvalid), // input wire tx_cmd_tvalid
.tx_cmd_tready(tx_cmd_tready), // output wire tx_cmd_tready
.tx_reset_gt(tx_reset_gt), // output wire tx_reset_gt
.tx_reset_done(tx_reset_done), // input wire tx_reset_done
.gt0_txdata(gt0_txdata), // output wire [63 : 0] gt0_txdata
.gt0_txcharisk(gt0_txcharisk), // output wire [3 : 0] gt0_txcharisk
.gt0_txheader(gt0_txheader), // output wire [1 : 0] gt0_txheader
.gt1_txdata(gt1_txdata), // output wire [63 : 0] gt1_txdata
.gt1_txcharisk(gt1_txcharisk), // output wire [3 : 0] gt1_txcharisk
.gt1_txheader(gt1_txheader), // output wire [1 : 0] gt1_txheader
.gt2_txdata(gt2_txdata), // output wire [63 : 0] gt2_txdata
.gt2_txcharisk(gt2_txcharisk), // output wire [3 : 0] gt2_txcharisk
.gt2_txheader(gt2_txheader), // output wire [1 : 0] gt2_txheader
.gt3_txdata(gt3_txdata), // output wire [63 : 0] gt3_txdata
.gt3_txcharisk(gt3_txcharisk), // output wire [3 : 0] gt3_txcharisk
.gt3_txheader(gt3_txheader), // output wire [1 : 0] gt3_txheader
.gt4_txdata(gt4_txdata), // output wire [63 : 0] gt4_txdata
.gt4_txcharisk(gt4_txcharisk), // output wire [3 : 0] gt4_txcharisk
.gt4_txheader(gt4_txheader), // output wire [1 : 0] gt4_txheader
.gt5_txdata(gt5_txdata), // output wire [63 : 0] gt5_txdata
.gt5_txcharisk(gt5_txcharisk), // output wire [3 : 0] gt5_txcharisk
.gt5_txheader(gt5_txheader), // output wire [1 : 0] gt5_txheader
.gt6_txdata(gt6_txdata), // output wire [63 : 0] gt6_txdata
.gt6_txcharisk(gt6_txcharisk), // output wire [3 : 0] gt6_txcharisk
.gt6_txheader(gt6_txheader), // output wire [1 : 0] gt6_txheader
.gt7_txdata(gt7_txdata), // output wire [63 : 0] gt7_txdata
.gt7_txcharisk(gt7_txcharisk), // output wire [3 : 0] gt7_txcharisk
.gt7_txheader(gt7_txheader) // output wire [1 : 0] gt7_txheader
);
jesd204_phy_0 jesd204_phy_0_inst (
.qpll0_refclk(refclk), // input wire qpll0_refclk
.drpclk(drpclk), // input wire drpclk
.tx_reset_gt(tx_reset_gt), // input wire tx_reset_gt
.rx_reset_gt(tx_reset_gt), // input wire rx_reset_gt
.tx_sys_reset(~rst_n), // input wire tx_sys_reset
.rx_sys_reset(~rst_n), // input wire rx_sys_reset
.txp_out(txp_out), // output wire [7 : 0] txp_out
.txn_out(txn_out), // output wire [7 : 0] txn_out
.rxp_in(8'b0), // input wire [7 : 0] rxp_in
.rxn_in(8'b0), // input wire [7 : 0] rxn_in
.tx_core_clk(tx_core_clk), // input wire tx_core_clk
.rx_core_clk(tx_core_clk), // input wire rx_core_clk
.txoutclk(), // output wire txoutclk
.rxoutclk(), // output wire rxoutclk
.gt0_txdata(gt0_txdata), // input wire [63 : 0] gt0_txdata
.gt0_txcharisk(gt0_txcharisk), // input wire [3 : 0] gt0_txcharisk
.gt0_txheader(gt0_txheader), // input wire [1 : 0] gt0_txheader
.gt1_txdata(gt1_txdata), // input wire [63 : 0] gt1_txdata
.gt1_txcharisk(gt1_txcharisk), // input wire [3 : 0] gt1_txcharisk
.gt1_txheader(gt1_txheader), // input wire [1 : 0] gt1_txheader
.gt2_txdata(gt2_txdata), // input wire [63 : 0] gt2_txdata
.gt2_txcharisk(gt2_txcharisk), // input wire [3 : 0] gt2_txcharisk
.gt2_txheader(gt2_txheader), // input wire [1 : 0] gt2_txheader
.gt3_txdata(gt3_txdata), // input wire [63 : 0] gt3_txdata
.gt3_txcharisk(gt3_txcharisk), // input wire [3 : 0] gt3_txcharisk
.gt3_txheader(gt3_txheader), // input wire [1 : 0] gt3_txheader
.gt4_txdata(gt4_txdata), // input wire [63 : 0] gt4_txdata
.gt4_txcharisk(gt4_txcharisk), // input wire [3 : 0] gt4_txcharisk
.gt4_txheader(gt4_txheader), // input wire [1 : 0] gt4_txheader
.gt5_txdata(gt5_txdata), // input wire [63 : 0] gt5_txdata
.gt5_txcharisk(gt5_txcharisk), // input wire [3 : 0] gt5_txcharisk
.gt5_txheader(gt5_txheader), // input wire [1 : 0] gt5_txheader
.gt6_txdata(gt6_txdata), // input wire [63 : 0] gt6_txdata
.gt6_txcharisk(gt6_txcharisk), // input wire [3 : 0] gt6_txcharisk
.gt6_txheader(gt6_txheader), // input wire [1 : 0] gt6_txheader
.gt7_txdata(gt7_txdata), // input wire [63 : 0] gt7_txdata
.gt7_txcharisk(gt7_txcharisk), // input wire [3 : 0] gt7_txcharisk
.gt7_txheader(gt7_txheader), // input wire [1 : 0] gt7_txheader
.tx_reset_done(tx_reset_done), // output wire tx_reset_done
.gt_powergood(gt_powergood), // output wire gt_powergood
.gt0_rxdata(), // output wire [63 : 0] gt0_rxdata
.gt0_rxcharisk(), // output wire [3 : 0] gt0_rxcharisk
.gt0_rxdisperr(), // output wire [3 : 0] gt0_rxdisperr
.gt0_rxnotintable(), // output wire [3 : 0] gt0_rxnotintable
.gt0_rxheader(), // output wire [1 : 0] gt0_rxheader
.gt0_rxmisalign(), // output wire gt0_rxmisalign
.gt0_rxblock_sync(), // output wire gt0_rxblock_sync
.gt1_rxdata(), // output wire [63 : 0] gt1_rxdata
.gt1_rxcharisk(), // output wire [3 : 0] gt1_rxcharisk
.gt1_rxdisperr(), // output wire [3 : 0] gt1_rxdisperr
.gt1_rxnotintable(), // output wire [3 : 0] gt1_rxnotintable
.gt1_rxheader(), // output wire [1 : 0] gt1_rxheader
.gt1_rxmisalign(), // output wire gt1_rxmisalign
.gt1_rxblock_sync(), // output wire gt1_rxblock_sync
.gt2_rxdata(), // output wire [63 : 0] gt2_rxdata
.gt2_rxcharisk(), // output wire [3 : 0] gt2_rxcharisk
.gt2_rxdisperr(), // output wire [3 : 0] gt2_rxdisperr
.gt2_rxnotintable(), // output wire [3 : 0] gt2_rxnotintable
.gt2_rxheader(), // output wire [1 : 0] gt2_rxheader
.gt2_rxmisalign(), // output wire gt2_rxmisalign
.gt2_rxblock_sync(), // output wire gt2_rxblock_sync
.gt3_rxdata(), // output wire [63 : 0] gt3_rxdata
.gt3_rxcharisk(), // output wire [3 : 0] gt3_rxcharisk
.gt3_rxdisperr(), // output wire [3 : 0] gt3_rxdisperr
.gt3_rxnotintable(), // output wire [3 : 0] gt3_rxnotintable
.gt3_rxheader(), // output wire [1 : 0] gt3_rxheader
.gt3_rxmisalign(), // output wire gt3_rxmisalign
.gt3_rxblock_sync(), // output wire gt3_rxblock_sync
.gt4_rxdata(), // output wire [63 : 0] gt4_rxdata
.gt4_rxcharisk(), // output wire [3 : 0] gt4_rxcharisk
.gt4_rxdisperr(), // output wire [3 : 0] gt4_rxdisperr
.gt4_rxnotintable(), // output wire [3 : 0] gt4_rxnotintable
.gt4_rxheader(), // output wire [1 : 0] gt4_rxheader
.gt4_rxmisalign(), // output wire gt4_rxmisalign
.gt4_rxblock_sync(), // output wire gt4_rxblock_sync
.gt5_rxdata(), // output wire [63 : 0] gt5_rxdata
.gt5_rxcharisk(), // output wire [3 : 0] gt5_rxcharisk
.gt5_rxdisperr(), // output wire [3 : 0] gt5_rxdisperr
.gt5_rxnotintable(), // output wire [3 : 0] gt5_rxnotintable
.gt5_rxheader(), // output wire [1 : 0] gt5_rxheader
.gt5_rxmisalign(), // output wire gt5_rxmisalign
.gt5_rxblock_sync(), // output wire gt5_rxblock_sync
.gt6_rxdata(), // output wire [63 : 0] gt6_rxdata
.gt6_rxcharisk(), // output wire [3 : 0] gt6_rxcharisk
.gt6_rxdisperr(), // output wire [3 : 0] gt6_rxdisperr
.gt6_rxnotintable(), // output wire [3 : 0] gt6_rxnotintable
.gt6_rxheader(), // output wire [1 : 0] gt6_rxheader
.gt6_rxmisalign(), // output wire gt6_rxmisalign
.gt6_rxblock_sync(), // output wire gt6_rxblock_sync
.gt7_rxdata(), // output wire [63 : 0] gt7_rxdata
.gt7_rxcharisk(), // output wire [3 : 0] gt7_rxcharisk
.gt7_rxdisperr(), // output wire [3 : 0] gt7_rxdisperr
.gt7_rxnotintable(), // output wire [3 : 0] gt7_rxnotintable
.gt7_rxheader(), // output wire [1 : 0] gt7_rxheader
.gt7_rxmisalign(), // output wire gt7_rxmisalign
.gt7_rxblock_sync(), // output wire gt7_rxblock_sync
.rx_reset_done(), // output wire rx_reset_done
.common0_qpll0_clk_out(), // output wire common0_qpll0_clk_out
.common0_qpll0_refclk_out(), // output wire common0_qpll0_refclk_out
.common0_qpll0_lock_out(), // output wire common0_qpll0_lock_out
.common1_qpll0_clk_out(), // output wire common1_qpll0_clk_out
.common1_qpll0_refclk_out(), // output wire common1_qpll0_refclk_out
.common1_qpll0_lock_out() // output wire common1_qpll0_lock_out
);
endmodule
TX初始化顶层文件
module rxjesd_init #(
parameter integer C_M_AXI_ADDR_WIDTH = 32,
parameter integer C_M_AXI_DATA_WIDTH = 32
)
(
input clk,
input rst,
input rx_wr_op ,
input rx_rd_op ,
input [15:0] rx_wrsa_addr ,
input [15:0] rx_rdsa_addr ,
output rx_wr_done ,
output [C_M_AXI_DATA_WIDTH-1 : 0] rx_rd_data ,
output rx_idle_signal,
output inter_error,
///写地址通道
output [C_M_AXI_ADDR_WIDTH-1 : 0] M_AXI_AWADDR,
output [2 : 0] M_AXI_AWPROT,
output M_AXI_AWVALID,
input M_AXI_AWREADY,
// 写数据通道
output [C_M_AXI_DATA_WIDTH-1 : 0] M_AXI_WDATA,
output [C_M_AXI_DATA_WIDTH/8-1 : 0] M_AXI_WSTRB,
output M_AXI_WVALID,
input M_AXI_WREADY,
//写响应通道 表示写传输状态0
input [1 : 0] M_AXI_BRESP,
input M_AXI_BVALID,
output M_AXI_BREADY,
//读地址通道
output [C_M_AXI_ADDR_WIDTH-1 : 0] M_AXI_ARADDR,
output [2 : 0] M_AXI_ARPROT,
output M_AXI_ARVALID,
input M_AXI_ARREADY,
// 读数据通道
input [C_M_AXI_DATA_WIDTH-1 : 0] M_AXI_RDATA,
input [1 : 0] M_AXI_RRESP,
input M_AXI_RVALID,
output M_AXI_RREADY
);
wire [C_M_AXI_DATA_WIDTH-1 : 0] wr_data;
wire [C_M_AXI_DATA_WIDTH-1 : 0] rd_data;
wire [C_M_AXI_ADDR_WIDTH-1 : 0] wr_addr;
wire [C_M_AXI_ADDR_WIDTH-1 : 0] rd_addr;
wire waddate_valid;
wire wr_ok;
wire rdaddr_valid;
wire rdata_valid;
JESD204_RxInitcode#(
.M_AXI_ADDR_WIDTH(C_M_AXI_ADDR_WIDTH),
.M_AXI_DATA_WIDTH(C_M_AXI_DATA_WIDTH)
)
JESD204_RxInitcode_inst(
.rst (rst),
.clk (clk),
.wr_op (rx_wr_op),
.rx_wrsa_addr (rx_wrsa_addr),
.rd_op (rx_rd_op),
.rx_rdsa_addr (rx_rdsa_addr),
.wr_done (rx_wr_done),
.rx_rd_data (rx_rd_data),
.wr_data (wr_data),
.wr_addr (wr_addr),
.waddate_valid (waddate_valid),
.wr_ok (wr_ok),
.rd_addr (rd_addr),
.rdaddr_valid (rdaddr_valid),
.rd_data (rd_data),
.rdata_valid (rdata_valid),
.idle_signal (rx_idle_signal)
);
JESD204_Interface_Axi #
(
.C_M_AXI_ADDR_WIDTH(C_M_AXI_ADDR_WIDTH),
.C_M_AXI_DATA_WIDTH(C_M_AXI_DATA_WIDTH)
)JESD204_Interface_Axi_inst(
.wr_addr (wr_addr),
.wr_data (wr_data),
.waddate_valid (waddate_valid),
//wr ack one clock cycle
.wr_ok (wr_ok),
//rd address channel
.rd_addr (rd_addr),
.rdaddr_valid (rdaddr_valid),
//rd data channel
.rd_data (rd_data),
.rdata_valid (rdata_valid), //one clock cycle
.error_reg (inter_error),
.M_AXI_ACLK (clk),
.M_AXI_ARESETN (~rst),
///写地址通道
.M_AXI_AWADDR (M_AXI_AWADDR),
.M_AXI_AWPROT (M_AXI_AWPROT),
.M_AXI_AWVALID (M_AXI_AWVALID),
.M_AXI_AWREADY (M_AXI_AWREADY),
// 写数据通道
.M_AXI_WDATA (M_AXI_WDATA),
.M_AXI_WSTRB (M_AXI_WSTRB),
.M_AXI_WVALID (M_AXI_WVALID),
.M_AXI_WREADY (M_AXI_WREADY),
//写响应通道 表示写传输状态0
.M_AXI_BRESP (M_AXI_BRESP),
.M_AXI_BVALID (M_AXI_BVALID),
.M_AXI_BREADY (M_AXI_BREADY),
//读地址通道
.M_AXI_ARADDR (M_AXI_ARADDR),
.M_AXI_ARPROT (M_AXI_ARPROT),
.M_AXI_ARVALID (M_AXI_ARVALID),
.M_AXI_ARREADY (M_AXI_ARREADY),
// 读数据通道
.M_AXI_RDATA (M_AXI_RDATA),
.M_AXI_RRESP (M_AXI_RRESP),
.M_AXI_RVALID (M_AXI_RVALID),
.M_AXI_RREADY (M_AXI_RREADY)
);
endmodule
RX查找表
RX初始化主状态机、初始化顶层文件、AXI接口转化与TX一致，这里不在赘述。
module rxinitcode_save#(
parameter integer M_AXI_ADDR_WIDTH = 32,
parameter integer M_AXI_DATA_WIDTH = 32
)(
input clk,
input rst,
input [15:0] wr_sa_addr,
input [15:0] rd_sa_addr,
input sa_enable,
output reg [M_AXI_DATA_WIDTH-1 : 0] initwr_data,
output reg [M_AXI_ADDR_WIDTH-1 : 0] initwr_addr,
output reg [M_AXI_ADDR_WIDTH-1 : 0] initrd_addr,
output reg initata_valid
);
always @(posedge clk)
initata_valid <= sa_enable;
always @(posedge clk)
if(rst)
initwr_data <= 32'h0000_0000;
else
if(sa_enable)
begin
case(wr_sa_addr)
// 16'd0: initwr_data <= 32'h0000_0000; //复位
16'd0 :initwr_data <= 32'h0000_0002; // AXI4 stream data yes
16'd1 :initwr_data <= 32'h0000_0001; //扩展多块E = 1
16'd2 :initwr_data <= 32'h0000_0001; //子类1
16'd3 :initwr_data <= 32'h0000_0001; //Meta Mode N/A
16'd4 :initwr_data <= 32'h0000_0008; //通道数
16'd5 :initwr_data <= 32'h0000_0000; //no release receiver buffer
16'd6 :initwr_data <= 32'h0000_0000; //GT loopback TEST_MODE
16'd7 :initwr_data <= 32'h0000_0000; //MB 需要多少正确/不正确的多块对齐标记才能实现/丢失多块。实际使用的值是1加上此寄存器中的数字。
16'd8 :initwr_data <= 32'h0000_0000; //SYSREF always and ......
16'd9 :initwr_data <= 32'h0000_0000; //中断NO
16'd10:initwr_data <= 32'h0000_0000; //静止传输 空闲信号 TX断电 TX极性反转 NO lan0
16'd11:initwr_data <= 32'h0000_0000; //rx极性反转NO
16'd12:initwr_data <= 32'h0000_0000; //lan0
16'd13:initwr_data <= 32'h0000_0000; //lan0
16'd14:initwr_data <= 32'h0000_0000;
16'd15:initwr_data <= 32'h0000_0000;
16'd16:initwr_data <= 32'h0000_0000;
16'd17:initwr_data <= 32'h0000_0000;
16'd18:initwr_data <= 32'h0000_0000;
16'd19:initwr_data <= 32'h0000_0000;
16'd20:initwr_data <= 32'h0000_0000;
16'd21:initwr_data <= 32'h0000_0000;
16'd22:initwr_data <= 32'h0000_0000;
16'd23:initwr_data <= 32'h0000_0000;
16'd24:initwr_data <= 32'h0000_0000;
16'd25:initwr_data <= 32'h0000_0000;
16'd26:initwr_data <= 32'h0000_0000;
16'd27:initwr_data <= 32'h0000_0000;
16'd28:initwr_data <= 32'h0000_0000;
16'd29:initwr_data <= 32'h0000_0000;
16'd30:initwr_data <= 32'h0000_0000;
16'd31:initwr_data <= 32'h0000_0000;
16'd32:initwr_data <= 32'h0000_0000;
16'd33:initwr_data <= 32'h0000_0000;
16'd34:initwr_data <= 32'h0000_0000;
16'd35:initwr_data <= 32'h0000_0000;
16'd36:initwr_data <= 32'h0000_0000;
16'd37:initwr_data <= 32'h0000_0000;
16'd38:initwr_data <= 32'h0000_0000;
16'd39:initwr_data <= 32'h0000_0000;
16'd40:initwr_data <= 32'h0000_0000;
16'd41:initwr_data <= 32'h0000_0000;
16'd42:initwr_data <= 32'h0000_0001; //复位IP
16'd43:initwr_data <= 32'h0000_0000; //复位IP
default : initwr_data <= 'd0;
endcase
end
always @(posedge clk)
if(rst)
initwr_addr <= 32'h0000_0000;
else
if(sa_enable)
begin
case(wr_sa_addr)
// 16'd0: initwr_addr <= 32'h0000_0020;
16'd0 :initwr_addr <= 32'h0000_0024;
16'd1 :initwr_addr <= 32'h0000_0030;
16'd2 :initwr_addr <= 32'h0000_0034;
16'd3 :initwr_addr <= 32'h0000_0038;
16'd4 :initwr_addr <= 32'h0000_0040;
16'd5 :initwr_addr <= 32'h0000_0044;
16'd6 :initwr_addr <= 32'h0000_0048;
16'd7 :initwr_addr <= 32'h0000_004C;
16'd8 :initwr_addr <= 32'h0000_0050;
16'd9 :initwr_addr <= 32'h0000_0064;
16'd10:initwr_addr <= 32'h0000_0460; //lan0
16'd11:initwr_addr <= 32'h0000_0464; //lan0
16'd12:initwr_addr <= 32'h0000_0468; //lan0
16'd13:initwr_addr <= 32'h0000_046C; //lan0
16'd14:initwr_addr <= 32'h0000_04E0; //lan1
16'd15:initwr_addr <= 32'h0000_04E4; //lan1
16'd16:initwr_addr <= 32'h0000_04E8; //lan1
16'd17:initwr_addr <= 32'h0000_04FC; //lan1
16'd18:initwr_addr <= 32'h0000_0560; //lan2
16'd19:initwr_addr <= 32'h0000_0564; //lan2
16'd20:initwr_addr <= 32'h0000_0568; //lan2
16'd21:initwr_addr <= 32'h0000_056C; //lan2
16'd22:initwr_addr <= 32'h0000_05E0; //lan3
16'd23:initwr_addr <= 32'h0000_05E4; //lan3
16'd24:initwr_addr <= 32'h0000_05E8; //lan3
16'd25:initwr_addr <= 32'h0000_05EC; //lan3
16'd26:initwr_addr <= 32'h0000_0660; //lan4
16'd27:initwr_addr <= 32'h0000_0664; //lan4
16'd28:initwr_addr <= 32'h0000_0668; //lan4
16'd29:initwr_addr <= 32'h0000_066C; //lan4
16'd30:initwr_addr <= 32'h0000_06E0; //lan5
16'd31:initwr_addr <= 32'h0000_06E4; //lan5
16'd32:initwr_addr <= 32'h0000_06E8; //lan5
16'd33:initwr_addr <= 32'h0000_06EC; //lan5
16'd34:initwr_addr <= 32'h0000_0760; //lan6
16'd35:initwr_addr <= 32'h0000_0764; //lan6
16'd36:initwr_addr <= 32'h0000_0768; //lan6
16'd37:initwr_addr <= 32'h0000_076C; //lan6
16'd38:initwr_addr <= 32'h0000_07E0; //lan7
16'd39:initwr_addr <= 32'h0000_07E4; //lan7
16'd40:initwr_addr <= 32'h0000_07E8; //lan7
16'd41:initwr_addr <= 32'h0000_07EC; //lan7
16'd42:initwr_addr <= 32'h0000_0020; //复位IP
16'd43:initwr_addr <= 32'h0000_0020; //复位IP
default : initwr_addr <= 'd0;
endcase
end
always @(posedge clk)
if(rst)
initrd_addr <= 32'h0000_0000;
else
if(sa_enable)
begin
case(rd_sa_addr)
// 16'd0: initwr_addr <= 32'h0000_0020;
16'd0 :initrd_addr <= 32'h0000_0000;
16'd1 :initrd_addr <= 32'h0000_0004;
16'd2 :initrd_addr <= 32'h0000_0020;
16'd3 :initrd_addr <= 32'h0000_0024;
16'd4 :initrd_addr <= 32'h0000_0030;
16'd5 :initrd_addr <= 32'h0000_0034;
16'd6 :initrd_addr <= 32'h0000_0038;
16'd7 :initrd_addr <= 32'h0000_0040;
16'd8 :initrd_addr <= 32'h0000_0044;
16'd9 :initrd_addr <= 32'h0000_0048;
16'd10:initrd_addr <= 32'h0000_004C;
16'd11:initrd_addr <= 32'h0000_0050;
16'd12:initrd_addr <= 32'h0000_0054;
16'd13:initrd_addr <= 32'h0000_0060;
16'd14:initrd_addr <= 32'h0000_0064;
16'd15:initrd_addr <= 32'h0000_0068;
16'd16:initrd_addr <= 32'h0000_0400; //lan0
16'd17:initrd_addr <= 32'h0000_0410; //lan0
16'd18:initrd_addr <= 32'h0000_0414; //lan0
16'd19:initrd_addr <= 32'h0000_0460; //lan0
16'd20:initrd_addr <= 32'h0000_0464; //lan0
16'd21:initrd_addr <= 32'h0000_0468; //lan0
16'd22:initrd_addr <= 32'h0000_046C; //lan0
16'd23:initrd_addr <= 32'h0000_0480; //lan1
16'd24:initrd_addr <= 32'h0000_0490; //lan1
16'd25:initrd_addr <= 32'h0000_0494; //lan1
16'd26:initrd_addr <= 32'h0000_04E0; //lan1
16'd27:initrd_addr <= 32'h0000_04E4; //lan1
16'd28:initrd_addr <= 32'h0000_04E8; //lan1
16'd29:initrd_addr <= 32'h0000_04FC; //lan1
16'd30:initrd_addr <= 32'h0000_0500; //lan2
16'd31:initrd_addr <= 32'h0000_0510; //lan2
16'd32:initrd_addr <= 32'h0000_0514; //lan2
16'd33:initrd_addr <= 32'h0000_0560; //lan2
16'd34:initrd_addr <= 32'h0000_0564; //lan2
16'd35:initrd_addr <= 32'h0000_0568; //lan2
16'd36:initrd_addr <= 32'h0000_056C; //lan2
16'd37:initrd_addr <= 32'h0000_0580; //lan3
16'd38:initrd_addr <= 32'h0000_0590; //lan3
16'd39:initrd_addr <= 32'h0000_0594; //lan3
16'd40:initrd_addr <= 32'h0000_05E0; //lan3
16'd41:initrd_addr <= 32'h0000_05E4; //lan3
16'd42:initrd_addr <= 32'h0000_05E8; //lan3
16'd43:initrd_addr <= 32'h0000_05EC; //lan3
16'd44:initrd_addr <= 32'h0000_0600; //lan4
16'd45:initrd_addr <= 32'h0000_0610; //lan4
16'd46:initrd_addr <= 32'h0000_0614; //lan4
16'd47:initrd_addr <= 32'h0000_0660; //lan4
16'd48:initrd_addr <= 32'h0000_0664; //lan4
16'd49:initrd_addr <= 32'h0000_0668; //lan4
16'd50:initrd_addr <= 32'h0000_066C; //lan4
16'd51:initrd_addr <= 32'h0000_0680; //lan5
16'd52:initrd_addr <= 32'h0000_0690; //lan5
16'd53:initrd_addr <= 32'h0000_0694; //lan5
16'd54:initrd_addr <= 32'h0000_06E0; //lan5
16'd55:initrd_addr <= 32'h0000_06E4; //lan5
16'd56:initrd_addr <= 32'h0000_06E8; //lan5
16'd57:initrd_addr <= 32'h0000_06EC; //lan5
16'd58:initrd_addr <= 32'h0000_0700; //lan6
16'd59:initrd_addr <= 32'h0000_0710; //lan6
16'd60:initrd_addr <= 32'h0000_0714; //lan6
16'd61:initrd_addr <= 32'h0000_0760; //lan6
16'd62:initrd_addr <= 32'h0000_0764; //lan6
16'd63:initrd_addr <= 32'h0000_0768; //lan6
16'd64:initrd_addr <= 32'h0000_076C; //lan6
16'd65:initrd_addr <= 32'h0000_0780; //lan7
16'd66:initrd_addr <= 32'h0000_0790; //lan7
16'd67:initrd_addr <= 32'h0000_0794; //lan7
16'd68:initrd_addr <= 32'h0000_07E0; //lan7
16'd69:initrd_addr <= 32'h0000_07E4; //lan7
16'd70:initrd_addr <= 32'h0000_07E8; //lan7
16'd71:initrd_addr <= 32'h0000_07EC; //lan7
16'd72:initrd_addr <= 32'h0000_0020; //复位IP
default : initrd_addr <= 'd0;
endcase
end
endmodule
RX JESD204CIP文件
`timescale 1ns / 1ps
module jesd204c_rx_core(
input rx_sysref ,
input rx_core_clk ,
input axi_clk ,
input rst_n ,
input refclk ,
input drpclk ,
output [511 : 0] rx_tdata ,
output rx_tvalid ,
output rx_aresetn ,
output rx_soemb ,
output rx_crc_err ,
output rx_emb_err ,
output [255 : 0] rx_cmd_tdata ,
output rx_cmd_tvalid ,
output [7 : 0] rx_cmd_tuser ,
input rx_cmd_tready ,
input [7 : 0] rxp_in ,
input [7 : 0] rxn_in ,
input wire [11 : 0] s_axi_awaddr ,
input wire s_axi_awvalid ,
output wire s_axi_awready ,
input wire [31 : 0] s_axi_wdata ,
input wire [3 : 0] s_axi_wstrb ,
input wire s_axi_wvalid ,
output wire s_axi_wready ,
output wire [1 : 0] s_axi_bresp ,
output wire s_axi_bvalid ,
input wire s_axi_bready ,
input wire [11 : 0] s_axi_araddr ,
input wire s_axi_arvalid ,
output wire s_axi_arready ,
output wire [31 : 0] s_axi_rdata ,
output wire [1 : 0] s_axi_rresp ,
output wire s_axi_rvalid ,
input wire s_axi_rready
);
wire rx_reset_done ;
wire gt_powergood ;
wire rx_reset_gt ;
wire [63 : 0] gt0_rxdata ;
wire [3 : 0] gt0_rxcharisk ;
wire [3 : 0] gt0_rxdisperr ;
wire [3 : 0] gt0_rxnotintable ;
wire [1 : 0] gt0_rxheader ;
wire gt0_rxmisalign ;
wire gt0_rxblock_sync ;
wire [63 : 0] gt1_rxdata ;
wire [3 : 0] gt1_rxcharisk ;
wire [3 : 0] gt1_rxdisperr ;
wire [3 : 0] gt1_rxnotintable ;
wire [1 : 0] gt1_rxheader ;
wire gt1_rxmisalign ;
wire gt1_rxblock_sync ;
wire [63 : 0] gt2_rxdata ;
wire [3 : 0] gt2_rxcharisk ;
wire [3 : 0] gt2_rxdisperr ;
wire [3 : 0] gt2_rxnotintable ;
wire [1 : 0] gt2_rxheader ;
wire gt2_rxmisalign ;
wire gt2_rxblock_sync ;
wire [63 : 0] gt3_rxdata ;
wire [3 : 0] gt3_rxcharisk ;
wire [3 : 0] gt3_rxdisperr ;
wire [3 : 0] gt3_rxnotintable ;
wire [1 : 0] gt3_rxheader ;
wire gt3_rxmisalign ;
wire gt3_rxblock_sync ;
wire [63 : 0] gt4_rxdata ;
wire [3 : 0] gt4_rxcharisk ;
wire [3 : 0] gt4_rxdisperr ;
wire [3 : 0] gt4_rxnotintable ;
wire [1 : 0] gt4_rxheader ;
wire gt4_rxmisalign ;
wire gt4_rxblock_sync ;
wire [63 : 0] gt5_rxdata ;
wire [3 : 0] gt5_rxcharisk ;
wire [3 : 0] gt5_rxdisperr ;
wire [3 : 0] gt5_rxnotintable ;
wire [1 : 0] gt5_rxheader ;
wire gt5_rxmisalign ;
wire gt5_rxblock_sync ;
wire [63 : 0] gt6_rxdata ;
wire [3 : 0] gt6_rxcharisk ;
wire [3 : 0] gt6_rxdisperr ;
wire [3 : 0] gt6_rxnotintable ;
wire [1 : 0] gt6_rxheader ;
wire gt6_rxmisalign ;
wire gt6_rxblock_sync ;
wire [63 : 0] gt7_rxdata ;
wire [3 : 0] gt7_rxcharisk ;
wire [3 : 0] gt7_rxdisperr ;
wire [3 : 0] gt7_rxnotintable ;
wire [1 : 0] gt7_rxheader ;
wire gt7_rxmisalign ;
wire gt7_rxblock_sync ;
jesd204c_1 jesd204c_1_inst (
.s_axi_aclk(axi_clk), // input wire s_axi_aclk
.s_axi_aresetn(rst_n), // input wire s_axi_aresetn
.s_axi_awaddr(s_axi_awaddr), // input wire [11 : 0] s_axi_awaddr
.s_axi_awvalid(s_axi_awvalid), // input wire s_axi_awvalid/
.s_axi_awready(s_axi_awready), // output wire s_axi_awready
.s_axi_wdata(s_axi_wdata), // input wire [31 : 0] s_axi_wdata
.s_axi_wstrb(s_axi_wstrb), // input wire [3 : 0] s_axi_wstrb
.s_axi_wvalid(s_axi_wvalid), // input wire s_axi_wvalid
.s_axi_wready(s_axi_wready), // output wire s_axi_wready
.s_axi_bresp(s_axi_bresp), // output wire [1 : 0] s_axi_bresp
.s_axi_bvalid(s_axi_bvalid), // output wire s_axi_bvalid
.s_axi_bready(s_axi_bready), // input wire s_axi_bready
.s_axi_araddr(s_axi_araddr), // input wire [11 : 0] s_axi_araddr
.s_axi_arvalid(s_axi_arvalid), // input wire s_axi_arvalid
.s_axi_arready(s_axi_arready), // output wire s_axi_arready
.s_axi_rdata(s_axi_rdata), // output wire [31 : 0] s_axi_rdata
.s_axi_rresp(s_axi_rresp), // output wire [1 : 0] s_axi_rresp
.s_axi_rvalid(s_axi_rvalid), // output wire s_axi_rvalid
.s_axi_rready(s_axi_rready), // input wire s_axi_rready
.rx_core_clk(rx_core_clk), // input wire rx_core_clk
.rx_core_reset(!rst_n), // input wire rx_core_reset
.rx_sysref(rx_sysref), // input wire rx_sysref
.irq(), // output wire irq
.rx_tdata(rx_tdata), // output wire [511 : 0] rx_tdata
.rx_tvalid(rx_tvalid), // output wire rx_tvalid
.rx_aresetn(rx_aresetn), // output wire rx_aresetn
.rx_soemb(rx_soemb), // output wire rx_soemb
.rx_crc_err(rx_crc_err), // output wire rx_crc_err
.rx_emb_err(rx_emb_err), // output wire rx_emb_err
.rx_cmd_tdata(rx_cmd_tdata), // output wire [255 : 0] rx_cmd_tdata
.rx_cmd_tvalid(rx_cmd_tvalid), // output wire rx_cmd_tvalid
.rx_cmd_tuser(rx_cmd_tuser), // output wire [7 : 0] rx_cmd_tuser
.rx_cmd_tready(rx_cmd_tready), // input wire rx_cmd_tready
.rx_reset_gt(rx_reset_gt), // output wire rx_reset_gt
.rx_reset_done(rx_reset_done), // input wire rx_reset_done
.gt0_rxdata(gt0_rxdata), // input wire [63 : 0] gt0_rxdata
.gt0_rxcharisk(gt0_rxcharisk), // input wire [3 : 0] gt0_rxcharisk
.gt0_rxdisperr(gt0_rxdisperr), // input wire [3 : 0] gt0_rxdisperr
.gt0_rxnotintable(gt0_rxnotintable), // input wire [3 : 0] gt0_rxnotintable
.gt0_rxheader(gt0_rxheader), // input wire [1 : 0] gt0_rxheader
.gt0_rxmisalign(gt0_rxmisalign), // input wire gt0_rxmisalign
.gt0_rxblock_sync(gt0_rxblock_sync), // input wire gt0_rxblock_sync
.gt1_rxdata(gt1_rxdata), // input wire [63 : 0] gt1_rxdata
.gt1_rxcharisk(gt1_rxcharisk), // input wire [3 : 0] gt1_rxcharisk
.gt1_rxdisperr(gt1_rxdisperr), // input wire [3 : 0] gt1_rxdisperr
.gt1_rxnotintable(gt1_rxnotintable), // input wire [3 : 0] gt1_rxnotintable
.gt1_rxheader(gt1_rxheader), // input wire [1 : 0] gt1_rxheader
.gt1_rxmisalign(gt1_rxmisalign), // input wire gt1_rxmisalign
.gt1_rxblock_sync(gt1_rxblock_sync), // input wire gt1_rxblock_sync
.gt2_rxdata(gt2_rxdata), // input wire [63 : 0] gt2_rxdata
.gt2_rxcharisk(gt2_rxcharisk), // input wire [3 : 0] gt2_rxcharisk
.gt2_rxdisperr(gt2_rxdisperr), // input wire [3 : 0] gt2_rxdisperr
.gt2_rxnotintable(gt2_rxnotintable), // input wire [3 : 0] gt2_rxnotintable
.gt2_rxheader(gt2_rxheader), // input wire [1 : 0] gt2_rxheader
.gt2_rxmisalign(gt2_rxmisalign), // input wire gt2_rxmisalign
.gt2_rxblock_sync(gt2_rxblock_sync), // input wire gt2_rxblock_sync
.gt3_rxdata(gt3_rxdata), // input wire [63 : 0] gt3_rxdata
.gt3_rxcharisk(gt3_rxcharisk), // input wire [3 : 0] gt3_rxcharisk
.gt3_rxdisperr(gt3_rxdisperr), // input wire [3 : 0] gt3_rxdisperr
.gt3_rxnotintable(gt3_rxnotintable), // input wire [3 : 0] gt3_rxnotintable
.gt3_rxheader(gt3_rxheader), // input wire [1 : 0] gt3_rxheader
.gt3_rxmisalign(gt3_rxmisalign), // input wire gt3_rxmisalign
.gt3_rxblock_sync(gt3_rxblock_sync), // input wire gt3_rxblock_sync
.gt4_rxdata(gt4_rxdata), // input wire [63 : 0] gt4_rxdata
.gt4_rxcharisk(gt4_rxcharisk), // input wire [3 : 0] gt4_rxcharisk
.gt4_rxdisperr(gt4_rxdisperr), // input wire [3 : 0] gt4_rxdisperr
.gt4_rxnotintable(gt4_rxnotintable), // input wire [3 : 0] gt4_rxnotintable
.gt4_rxheader(gt4_rxheader), // input wire [1 : 0] gt4_rxheader
.gt4_rxmisalign(gt4_rxmisalign), // input wire gt4_rxmisalign
.gt4_rxblock_sync(gt4_rxblock_sync), // input wire gt4_rxblock_sync
.gt5_rxdata(gt5_rxdata), // input wire [63 : 0] gt5_rxdata
.gt5_rxcharisk(gt5_rxcharisk), // input wire [3 : 0] gt5_rxcharisk
.gt5_rxdisperr(gt5_rxdisperr), // input wire [3 : 0] gt5_rxdisperr
.gt5_rxnotintable(gt5_rxnotintable), // input wire [3 : 0] gt5_rxnotintable
.gt5_rxheader(gt5_rxheader), // input wire [1 : 0] gt5_rxheader
.gt5_rxmisalign(gt5_rxmisalign), // input wire gt5_rxmisalign
.gt5_rxblock_sync(gt5_rxblock_sync), // input wire gt5_rxblock_sync
.gt6_rxdata(gt6_rxdata), // input wire [63 : 0] gt6_rxdata
.gt6_rxcharisk(gt6_rxcharisk), // input wire [3 : 0] gt6_rxcharisk
.gt6_rxdisperr(gt6_rxdisperr), // input wire [3 : 0] gt6_rxdisperr
.gt6_rxnotintable(gt6_rxnotintable), // input wire [3 : 0] gt6_rxnotintable
.gt6_rxheader(gt6_rxheader), // input wire [1 : 0] gt6_rxheader
.gt6_rxmisalign(gt6_rxmisalign), // input wire gt6_rxmisalign
.gt6_rxblock_sync(gt6_rxblock_sync), // input wire gt6_rxblock_sync
.gt7_rxdata(gt7_rxdata), // input wire [63 : 0] gt7_rxdata
.gt7_rxcharisk(gt7_rxcharisk), // input wire [3 : 0] gt7_rxcharisk
.gt7_rxdisperr(gt7_rxdisperr), // input wire [3 : 0] gt7_rxdisperr
.gt7_rxnotintable(gt7_rxnotintable), // input wire [3 : 0] gt7_rxnotintable
.gt7_rxheader(gt7_rxheader), // input wire [1 : 0] gt7_rxheader
.gt7_rxmisalign(gt7_rxmisalign), // input wire gt7_rxmisalign
.gt7_rxblock_sync(gt7_rxblock_sync) // input wire gt7_rxblock_sync
);
jesd204_phy_0 jesd204_phy_0_inst (
.qpll0_refclk(refclk), // input wire qpll0_refclk
.drpclk(drpclk), // input wire drpclk
.tx_reset_gt(rx_reset_gt), // input wire tx_reset_gt
.rx_reset_gt(rx_reset_gt), // input wire rx_reset_gt
.tx_sys_reset(!rst_n), // input wire tx_sys_reset
.rx_sys_reset(!rst_n), // input wire rx_sys_reset
.txp_out(), // output wire [7 : 0] txp_out
.txn_out(), // output wire [7 : 0] txn_out
.rxp_in(rxp_in), // input wire [7 : 0] rxp_in
.rxn_in(rxn_in), // input wire [7 : 0] rxn_in
.tx_core_clk(rx_core_clk), // input wire tx_core_clk
.rx_core_clk(rx_core_clk), // input wire rx_core_clk
.txoutclk(), // output wire txoutclk
.rxoutclk(), // output wire rxoutclk
.gt0_txdata(), // input wire [63 : 0] gt0_txdata
.gt0_txcharisk(), // input wire [3 : 0] gt0_txcharisk
.gt0_txheader(), // input wire [1 : 0] gt0_txheader
.gt1_txdata(), // input wire [63 : 0] gt1_txdata
.gt1_txcharisk(), // input wire [3 : 0] gt1_txcharisk
.gt1_txheader(), // input wire [1 : 0] gt1_txheader
.gt2_txdata(), // input wire [63 : 0] gt2_txdata
.gt2_txcharisk(), // input wire [3 : 0] gt2_txcharisk
.gt2_txheader(), // input wire [1 : 0] gt2_txheader
.gt3_txdata(), // input wire [63 : 0] gt3_txdata
.gt3_txcharisk(), // input wire [3 : 0] gt3_txcharisk
.gt3_txheader(), // input wire [1 : 0] gt3_txheader
.gt4_txdata(), // input wire [63 : 0] gt4_txdata
.gt4_txcharisk(), // input wire [3 : 0] gt4_txcharisk
.gt4_txheader(), // input wire [1 : 0] gt4_txheader
.gt5_txdata(), // input wire [63 : 0] gt5_txdata
.gt5_txcharisk(), // input wire [3 : 0] gt5_txcharisk
.gt5_txheader(), // input wire [1 : 0] gt5_txheader
.gt6_txdata(), // input wire [63 : 0] gt6_txdata
.gt6_txcharisk(), // input wire [3 : 0] gt6_txcharisk
.gt6_txheader(), // input wire [1 : 0] gt6_txheader
.gt7_txdata(), // input wire [63 : 0] gt7_txdata
.gt7_txcharisk(), // input wire [3 : 0] gt7_txcharisk
.gt7_txheader(), // input wire [1 : 0] gt7_txheader
.tx_reset_done(), // output wire tx_reset_done
.gt_powergood(gt_powergood), // output wire gt_powergood
.gt0_rxdata(gt0_rxdata), // output wire [63 : 0] gt0_rxdata
.gt0_rxcharisk(gt0_rxcharisk), // output wire [3 : 0] gt0_rxcharisk
.gt0_rxdisperr(gt0_rxdisperr), // output wire [3 : 0] gt0_rxdisperr
.gt0_rxnotintable(gt0_rxnotintable), // output wire [3 : 0] gt0_rxnotintable
.gt0_rxheader(gt0_rxheader), // output wire [1 : 0] gt0_rxheader
.gt0_rxmisalign(gt0_rxmisalign), // output wire gt0_rxmisalign
.gt0_rxblock_sync(gt0_rxblock_sync), // output wire gt0_rxblock_sync
.gt1_rxdata(gt1_rxdata), // output wire [63 : 0] gt1_rxdata
.gt1_rxcharisk(gt1_rxcharisk), // output wire [3 : 0] gt1_rxcharisk
.gt1_rxdisperr(gt1_rxdisperr), // output wire [3 : 0] gt1_rxdisperr
.gt1_rxnotintable(gt1_rxnotintable), // output wire [3 : 0] gt1_rxnotintable
.gt1_rxheader(gt1_rxheader), // output wire [1 : 0] gt1_rxheader
.gt1_rxmisalign(gt1_rxmisalign), // output wire gt1_rxmisalign
.gt1_rxblock_sync(gt1_rxblock_sync), // output wire gt1_rxblock_sync
.gt2_rxdata(gt2_rxdata), // output wire [63 : 0] gt2_rxdata
.gt2_rxcharisk(gt2_rxcharisk), // output wire [3 : 0] gt2_rxcharisk
.gt2_rxdisperr(gt2_rxdisperr), // output wire [3 : 0] gt2_rxdisperr
.gt2_rxnotintable(gt2_rxnotintable), // output wire [3 : 0] gt2_rxnotintable
.gt2_rxheader(gt2_rxheader), // output wire [1 : 0] gt2_rxheader
.gt2_rxmisalign(gt2_rxmisalign), // output wire gt2_rxmisalign
.gt2_rxblock_sync(gt2_rxblock_sync), // output wire gt2_rxblock_sync
.gt3_rxdata(gt3_rxdata), // output wire [63 : 0] gt3_rxdata
.gt3_rxcharisk(gt3_rxcharisk), // output wire [3 : 0] gt3_rxcharisk
.gt3_rxdisperr(gt3_rxdisperr), // output wire [3 : 0] gt3_rxdisperr
.gt3_rxnotintable(gt3_rxnotintable), // output wire [3 : 0] gt3_rxnotintable
.gt3_rxheader(gt3_rxheader), // output wire [1 : 0] gt3_rxheader
.gt3_rxmisalign(gt3_rxmisalign), // output wire gt3_rxmisalign
.gt3_rxblock_sync(gt3_rxblock_sync), // output wire gt3_rxblock_sync
.gt4_rxdata(gt4_rxdata), // output wire [63 : 0] gt4_rxdata
.gt4_rxcharisk(gt4_rxcharisk), // output wire [3 : 0] gt4_rxcharisk
.gt4_rxdisperr(gt4_rxdisperr), // output wire [3 : 0] gt4_rxdisperr
.gt4_rxnotintable(gt4_rxnotintable), // output wire [3 : 0] gt4_rxnotintable
.gt4_rxheader(gt4_rxheader), // output wire [1 : 0] gt4_rxheader
.gt4_rxmisalign(gt4_rxmisalign), // output wire gt4_rxmisalign
.gt4_rxblock_sync(gt4_rxblock_sync), // output wire gt4_rxblock_sync
.gt5_rxdata(gt5_rxdata), // output wire [63 : 0] gt5_rxdata
.gt5_rxcharisk(gt5_rxcharisk), // output wire [3 : 0] gt5_rxcharisk
.gt5_rxdisperr(gt5_rxdisperr), // output wire [3 : 0] gt5_rxdisperr
.gt5_rxnotintable(gt5_rxnotintable), // output wire [3 : 0] gt5_rxnotintable
.gt5_rxheader(gt5_rxheader), // output wire [1 : 0] gt5_rxheader
.gt5_rxmisalign(gt5_rxmisalign), // output wire gt5_rxmisalign
.gt5_rxblock_sync(gt5_rxblock_sync), // output wire gt5_rxblock_sync
.gt6_rxdata(gt6_rxdata), // output wire [63 : 0] gt6_rxdata
.gt6_rxcharisk(gt6_rxcharisk), // output wire [3 : 0] gt6_rxcharisk
.gt6_rxdisperr(gt6_rxdisperr), // output wire [3 : 0] gt6_rxdisperr
.gt6_rxnotintable(gt6_rxnotintable), // output wire [3 : 0] gt6_rxnotintable
.gt6_rxheader(gt6_rxheader), // output wire [1 : 0] gt6_rxheader
.gt6_rxmisalign(gt6_rxmisalign), // output wire gt6_rxmisalign
.gt6_rxblock_sync(gt6_rxblock_sync), // output wire gt6_rxblock_sync
.gt7_rxdata(gt7_rxdata), // output wire [63 : 0] gt7_rxdata
.gt7_rxcharisk(gt7_rxcharisk), // output wire [3 : 0] gt7_rxcharisk
.gt7_rxdisperr(gt7_rxdisperr), // output wire [3 : 0] gt7_rxdisperr
.gt7_rxnotintable(gt7_rxnotintable), // output wire [3 : 0] gt7_rxnotintable
.gt7_rxheader(gt7_rxheader), // output wire [1 : 0] gt7_rxheader
.gt7_rxmisalign(gt7_rxmisalign), // output wire gt7_rxmisalign
.gt7_rxblock_sync(gt7_rxblock_sync), // output wire gt7_rxblock_sync
.rx_reset_done(rx_reset_done), // output wire rx_reset_done
.common0_qpll0_clk_out(), // output wire common0_qpll0_clk_out
.common0_qpll0_refclk_out(), // output wire common0_qpll0_refclk_out
.common0_qpll0_lock_out(), // output wire common0_qpll0_lock_out
.common1_qpll0_clk_out(), // output wire common1_qpll0_clk_out
.common1_qpll0_refclk_out(), // output wire common1_qpll0_refclk_out
.common1_qpll0_lock_out() // output wire common1_qpll0_lock_out
);
endmodule
仿真结果
TX输出的数据依次是1000；2000；3000
RX接收并解析的数据依次是1000；2000；3000
TX与RX数据一致。
1万+
被折叠的 条评论
为什么被折叠?
到【灌水乐园】发言
