Comsol中设置圆偏振

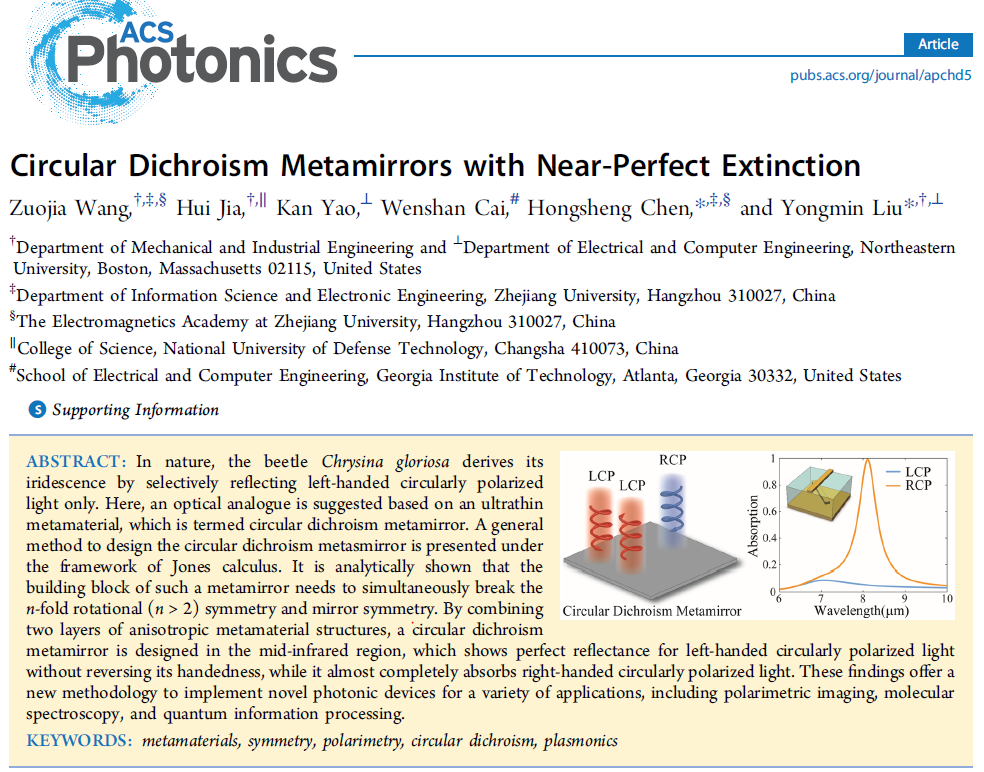

文献来源:Circular Dichroism Metamirrors with Near-Perfect Extinction。

添加图片注释,不超过 140 字(可选)

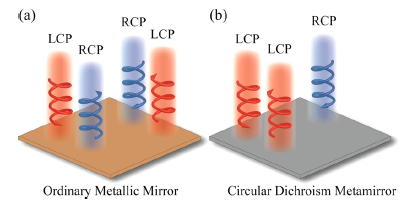

通常来说,不管是金属反射镜还是布拉格反射镜,对圆偏振都没有选择效果,这是因为没有非对称结构的引入。而且,当入射到各向同性介质,反射光的相位差还是和原来一样,所以偏振面的旋转方向是不变的。但是,如果圆偏振入射到不对称的超表面,传播方向变了,相当于掉回头来迎着反射光,就会发现偏振面的旋转方向相反,偏振发生了转化。

添加图片注释,不超过 140 字(可选)

在这篇文章中,作者提出了一种结构,打破了镜面对称,引入了手性,从而可以可以实现对圆偏振的调控。由于引入了金属,可以将其中一种偏振完全吸收掉,这就是本文的亮点。这里简单说明一下这个结构设计的原理,两个金属条的作用,一方面是引入镜面不对称性,另一方面还可以吸收电磁波。底部金属的作用是反射镜,能将电磁波完全反射回来。

添加图片注释,不超过 140 字(可选)

根据文章中的参数,在comsol中建模,可以得到原文Figure 3图

添加图片注释,不超过 140 字(可选)

仿真设置,

(1)原文使用的金属是金,金在高频满足Drude模型,如何在comsol中设置这种色散材料。设置的方法很多,①直接在波动方程里选择Drude模型;②利用材料栏的函数设置;③利用插值函数设置。

(2)圆偏振的设置,我们知道圆偏振两个电场方向的相位差是 。所以设置成(1,i )或(1,-i )的形式。

(3)关于交叉极化的设置, 的含义是port 1是LCP,port 2是RCP。在设置端口是根据实际需要。

(4)关于吸收,可根据公式得出。

文章后面就是研究参数变化对结果的影响,该结构具有宽角性质,还对结构参数有一定的鲁棒性。

总结,本文提出了一种打破镜面对称的超反射镜。这种超反射镜几乎可以完美地反射所有的LCP光,并保留了手性,同时完全吸收了RCP的入射光。
