Comsol仿真零折射率材料中的BIC

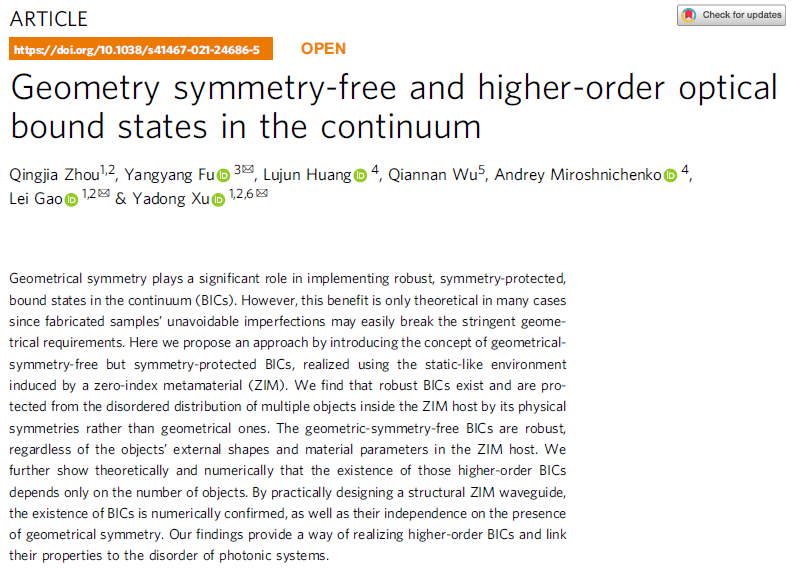

文章来源：Geometry symmetry-free and Higher-order Optical Bound States in the Continuum。

添加图片注释，不超过 140 字（可选）

导读：几何对称性保护的连续体中束缚态（BICs），具有鲁棒性的优势。然而，由于样品制备不可避免的缺陷很容易打破严格的几何要求，这种鲁棒性优势在许多情况下只是理论上的。这篇使用零折射率超构材料（ZIM）的准静态环境实现无几何对称要求的BICs。研究发现，ZIM诱导的几何对称性自由的BICs与物体的几何形状、位置和材料无关，且具有鲁棒性，该发现为在无序系统中研究BICs提供新的思路。研究还从理论上和数值上证明了只依赖于物体数目的高阶BICs的存在。

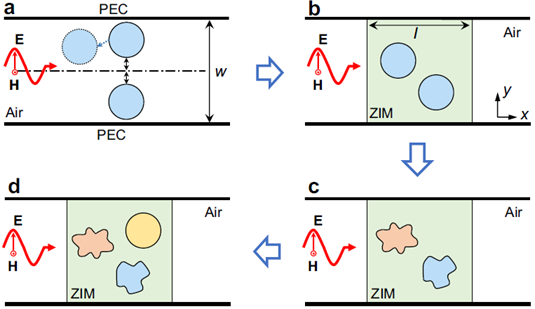

BICs (bound states in the continuum)是一类本征能量在连续谱中，但不与连续谱耦合的特殊能量状态。总的来说，BICs一般分为对称性保护BICs（symmetry-protected BICs），Friedrich-Wintgen BICs (FW BICs)。前者是因为由于模式与连续谱的对称性失配，该模式与连续谱完全解耦形成BICs，后者因为几个模式的干涉相消，形成暗态（dark mode），在远场无法观测到。BICs还可以分为Separable BICs，FP BICs，但其中的机制都是模式之间的干涉相消。在波导系统中，人们关注的对称性保护BICs，如图1(a)。在波导中，两个掺杂物的折射率满足反演对称，即 ，始终满足Helmholtz equation

添加图片注释，不超过 140 字（可选）

形成的BICs受到对称性保护（PS 这里形成的BICs还可以这么解释，因为两个掺杂物的位置决定了光程，在满足反演对称时，光程是一致的，在TM模式下，两个模式正好相差 ，在远场干涉相消，形成dark mode）。这种BICs的缺点是无鲁棒性，如图1(a)，当一个掺杂物偏离反演对称的位置，BICs将会被破坏。但是，如果在波导内假如零折射率材料（ZIM），由于ZIM形成了没有相位变化的均匀场，因此，电磁波传播不会累积相位，因此，形成的BICs与位置无关。在本文中，作者发现ZIM诱导的几何对称性自由的BICs与物体的几何形状、位置和材料无关，且具有鲁棒性，同时，高阶BICs只依赖于掺杂物的数目。

添加图片注释，不超过 140 字（可选）

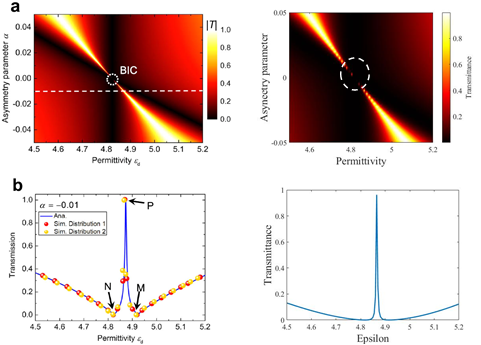

作者研究了透射谱与介电常数 和反对称参数 的的关系，如图2(b)，在 、 处，透射谱线宽为零，这是BICs的典型特征。这个图的仿真设置如下，采用波导端口入射TM波，组合扫描就可以得到这个图。由于设置的步长较大，仿出来的效果没有原文献漂亮。固定，扫描，可以看到一个类似于EIT的窗口，这是单极子共振引起的。

添加图片注释，不超过 140 字（可选）

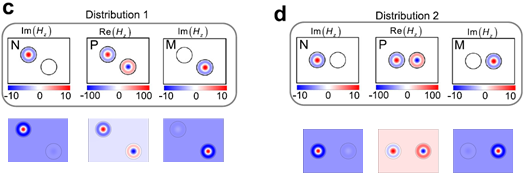

作者给出了掺杂物在不同位置时N、P和M的 ，如图3.图中可以看出三点含义：①N、P和M形成的EIT是由于电极子共振引起的；②在ZIM中quasi-BICs与位置无关；③quasi-BICs极大的增强了场（入射磁场 ），增强了100倍。

添加图片注释，不超过 140 字（可选）

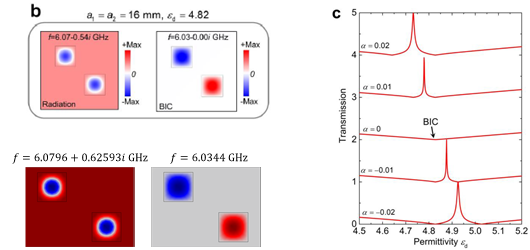

对于有ZIM诱导的BICs的物理解释是利用穿过两个掺杂物的总磁通量为零，如图3(a).本征模求解可以得出在完美BICs处，出现一个具有辐射性质的对称态和BICs的反对称态。有趣的是，在， 时，也找到一个完美BICs，说明这种BICs与材料无关。这种BICs也与掺杂物的形状无关。如图4。

添加图片注释，不超过 140 字（可选）

考虑三个物体嵌入ZIM中，当三个物体半径都不相同时，透射谱中存在两个EITs线形。如图4a所示，三个物体的共振将整个范围分为四个区域，中间两个区域（图中彩色区域）各存在一点使得总磁通量和为零。两个磁通量为零的点恰好对应两个完全透射点，这意味着在N=3情况下存在两个准BICs。当三个物体都相同时，本征模式分析发现存在三个简并的模式：一个辐射模式和两个BIC模式。假设N个物体由(N-1)个半径相同物体组成，余下一个物体半径可变，准BIC的Q值与物体个数N成正比，与 成反比。对于一确定的 ，可通过增加相同物体个数来提高Q因子，实现电磁场的进一步增强。

添加图片注释，不超过 140 字（可选）

添加图片注释，不超过 140 字（可选）
