事件驱动 VS 时间驱动

20240407 事件驱动 VS 时间驱动

流程和状态机都是用于描述和控制复杂系统的结构化方法，它们在概念上存在一些共性，如都涉及一系列步骤或状态的转换，以及条件或事件触发的决策逻辑。然而，它们在设计哲学、适用场景、结构特点以及对系统行为的建模方式上存在本质的区别。以下是对流程与状态机本质区别的概括：

**1. 设计哲学与视角:

• 流程：侧重于任务的顺序执行，关注的是系统或业务过程中的活动序列。它强调的是“做什么”（即具体任务或操作）以及“何时做”（即按照何种顺序执行）。流程通常以线性或分叉/合并的形式组织活动，反映了一种时间驱动的执行逻辑，即按照预定义的步骤顺序推进，直至达到终点。

• 状态机：侧重于系统状态的变迁，关注的是系统在其生命周期内可能存在的状态集合及其间的转换关系。它强调的是“是什么”（即系统当前所处的状态）以及“如何变”（即在何种条件下触发状态转移）。状态机体现了一种事件驱动的机制，即系统响应外部事件或内部条件变化而从一个状态过渡到另一个状态。

**2. 结构特点:

• 流程：

  • 线性或分支结构：流程图通常表现为线性流程、分支流程、循环流程等，可以灵活地表达复杂条件下的决策逻辑和多路径执行。
  • 活动导向：流程中的基本单元是活动（或任务、操作），这些活动按照特定顺序或条件组合起来形成完整的流程。
  • 并行与同步控制：流程图能够清晰地展现并行任务的执行和同步点（如并行网关、同步边界等），用于管理多线程或并发执行。

• 状态机：

  • 有限状态集与转换：状态机由有限数量的状态和状态之间的转换组成，每个状态代表系统的一种稳定状态，转换则规定了状态间迁移的触发条件。
  • 状态导向：状态机的核心是状态，状态之间通过明确的转换条件（事件、动作）关联，而非具体的执行步骤。
  • 单一入口/出口：对于给定的状态，通常有一个入口事件触发进入该状态，一个或多个出口事件触发离开该状态，强调在同一时刻仅处于一个状态。

**3. 适用场景与优势:

• 流程：

  • 适用于：任务流程清晰、步骤固定或可预测、需要严格控制执行顺序、可能存在分支选择或循环往复的场景，如生产制造流程、审批流程、服务请求处理等。
  • 优势：易于理解和可视化复杂业务逻辑，便于管理和优化流程效率，支持并行处理和同步控制，有助于标准化作业流程。

• 状态机：

  • 适用于：系统行为高度依赖于外部事件触发、状态间关系复杂但状态本身相对稳定、需要灵活响应各种条件变化的场景，如交易状态管理、设备控制、游戏逻辑、用户会话管理等。
  • 优势：简洁明了地表示状态间的动态关系，易于应对复杂事件交互和异常处理，有助于确保系统的一致性和可靠性，支持并发状态下的一致性检查。

总结:

流程与状态机的本质区别在于它们分别聚焦于系统行为的不同侧面：流程着重于描述活动的有序执行，适合处理以任务为中心、步骤明确的场景；而状态机则专注于刻画系统的状态变迁，适用于事件驱动、状态依赖性强的环境。两者虽有交集，但在建模理念、结构特征和应用场景上各有侧重，选择使用哪种模型取决于待解决问题的性质和需求特点。

按键是一个“事件驱动”的典型

不同的状态下，对同一个事件有不同的行为

针对不同的UI界面，同一个按键有着不同的操作

如何区分

判断一个智能硬件系统是时间驱动还是事件驱动，主要依据其核心运作机制、响应外部刺激的方式以及系统内部任务调度的特点。以下是一些关键特征和分析方法，帮助您识别系统属于哪一类：

时间驱动系统特征：

1. 基于时间表或周期：
   时间驱动系统的主要特征是其行为按照预设的时间表或固定的周期进行。系统内部的各个功能模块或任务通常按照预先定义的时间间隔重复执行，例如，每隔一定时间采集传感器数据、定期更新显示内容、按照固定时间点执行某种操作等。

2. 定时器或实时时钟（RTC）：
   系统可能依赖硬件定时器、RTC或软件定时器来触发定时任务。这些定时器会在指定时间点产生中断或触发回调函数，促使系统执行相应操作。

3. 固定执行路径：
   时间驱动系统的执行路径通常是确定的，不直接依赖于外部事件的发生。即使有事件发生，除非事件本身触发了系统内部的定时调整，否则不会改变既定的执行顺序和时间间隔。

4. 主循环或调度器：
   在某些情况下，时间驱动系统可能有一个主循环，循环内部按照预定顺序依次检查和执行各个定时任务。或者，如果使用了实时操作系统（RTOS），则有一个调度器负责按照时间表调度任务。

事件驱动系统特征：

1. 响应外部事件：
   事件驱动系统的核心特点是其行为主要由外部事件触发。这些事件可以是用户输入（如按键操作、触摸屏交互）、传感器检测到的变化（如温度、光照、运动感应）、网络消息到达、硬件中断等。系统等待这些事件发生，并在事件发生时立即响应。

2. 事件监听与处理：
   系统通常包含事件监听机制，如中断服务程序、事件队列、回调函数等，用于捕获和处理外部事件。一旦事件发生，相应的事件处理器会被调用，执行相应的逻辑。

3. 非确定性执行路径：
   由于事件的发生具有不确定性，事件驱动系统的执行路径往往是动态且非线性的。系统的状态和行为随事件的发生顺序和内容而变化，不遵循固定的执行顺序。

4. 被动等待与主动唤醒：
   在没有事件发生时，事件驱动系统可能处于低功耗模式或空闲状态，等待外部事件唤醒。一旦事件发生，系统立即从等待状态转为活跃状态，处理事件并可能引发状态变迁。

判断方法：

• 分析系统行为触发机制：观察系统是否主要依赖于预设的时间间隔执行任务，还是主要响应外部事件的发生。如果系统的核心逻辑围绕着定时任务展开，且任务执行不直接依赖于外部事件，那么很可能是一个时间驱动系统。反之，如果系统主要等待并响应外部事件，事件的发生直接影响系统的状态和行为，则可能是事件驱动系统。

• 检查硬件与软件资源：查看系统是否使用了定时器、RTC等硬件资源来触发定时任务，或者是否有主循环、定时任务调度器等软件组件。同时，检查系统是否设置了事件监听机制，如中断服务程序、事件队列、回调函数等。

• 研究系统文档与源代码：查阅系统的设计文档、技术白皮书或源代码，了解其设计理念、架构和实现细节。这些资料通常会明确指出系统是基于时间驱动还是事件驱动，或者提供足够的线索供您判断。

• 观察系统运行表现：通过实际操作或监控系统运行状态，观察其对时间点或事件的响应方式。时间驱动系统会在固定时间点或周期性地执行任务，而事件驱动系统则会在接收到特定事件时立即响应。

综上所述，通过分析系统的触发机制、硬件与软件资源、相关文档与源代码，以及观察系统运行表现，可以有效地判断一个智能硬件系统是时间驱动还是事件驱动。实际的智能硬件系统中，时间驱动和事件驱动常常结合使用，某些部分可能基于时间驱动，而其他部分则基于事件驱动。在这种情况下，需要综合考虑整个系统的运作方式，识别其主导驱动模式。

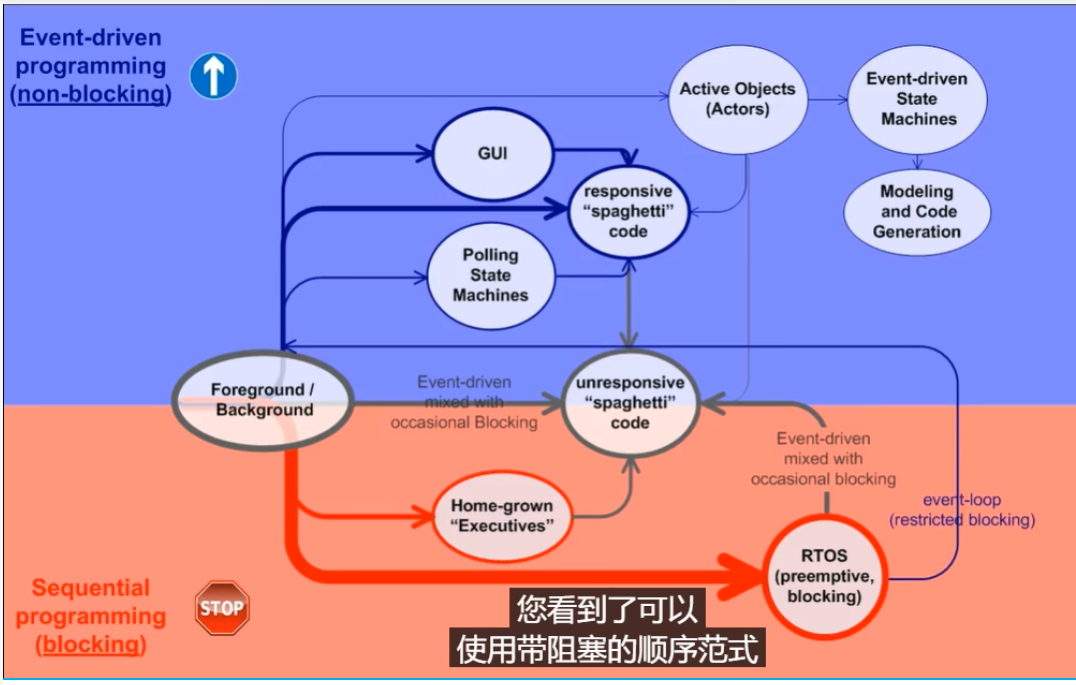

工作流程 时间驱动

rtos的任务流程

QPC

事件
