NE555输出PWM驱动NMOS控制灯光电路Multisim仿真

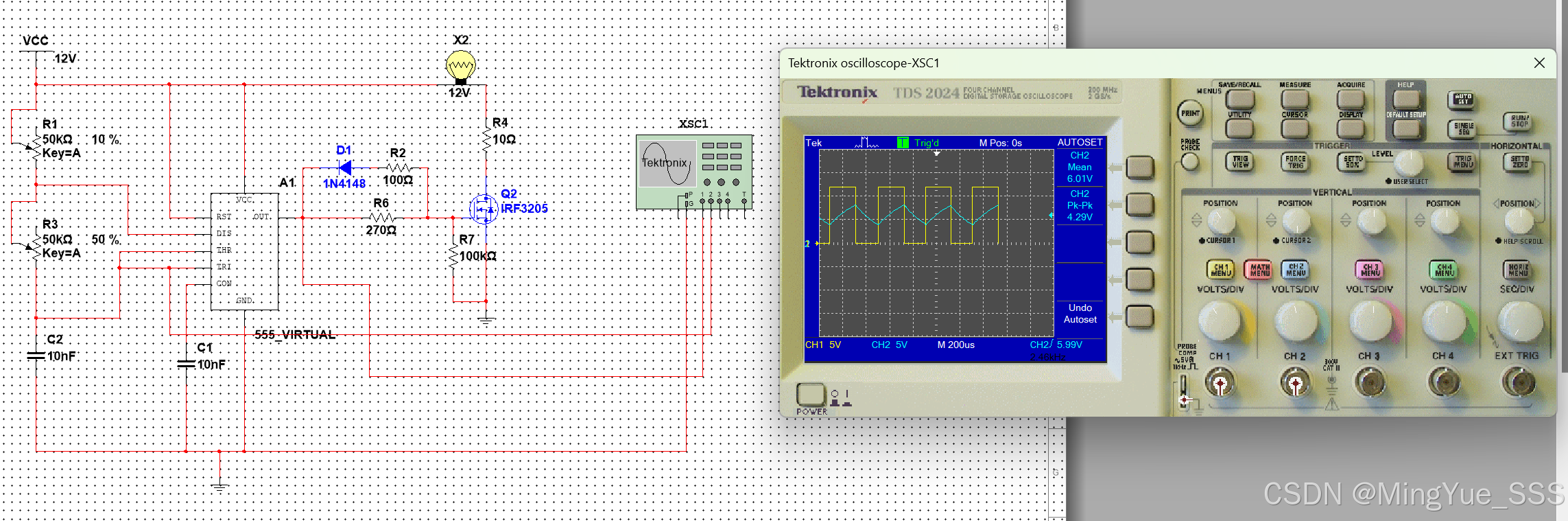

仿真电路：

遇到的一些问题：

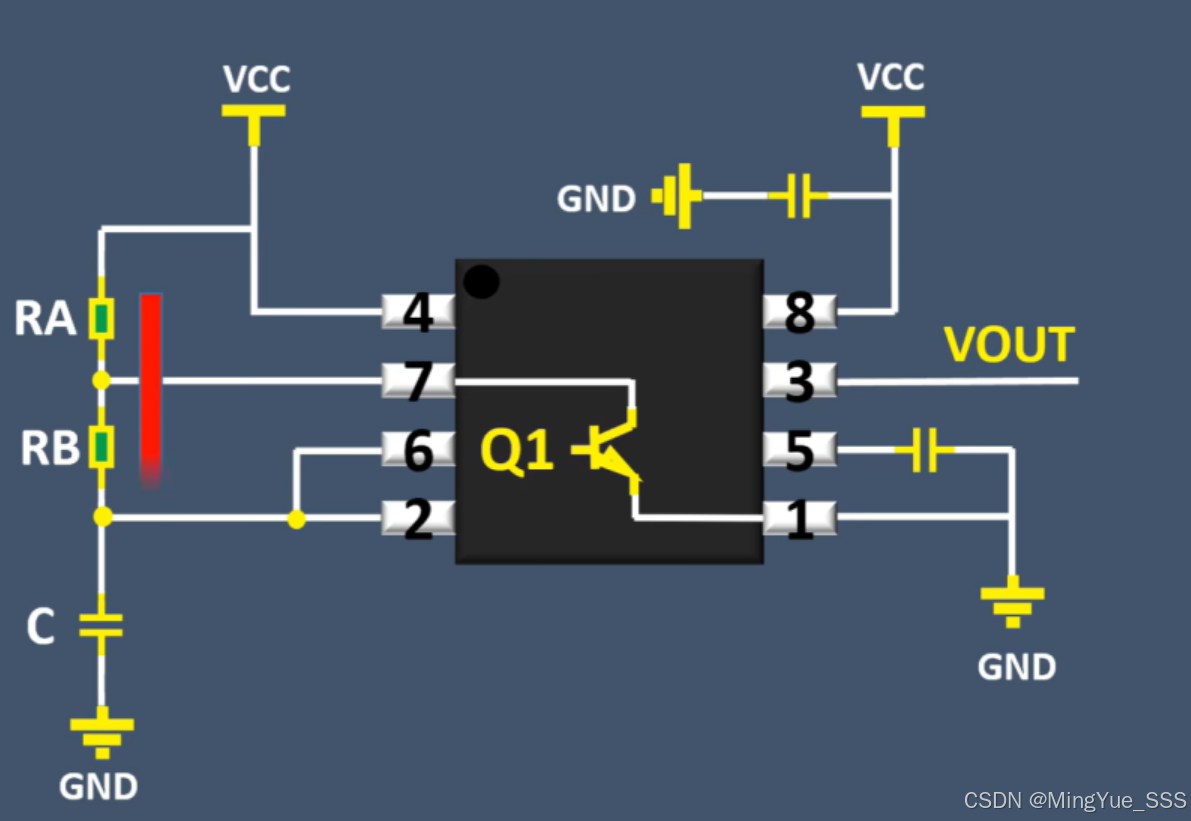

1、NE555怎么产生PWM波形？

解：

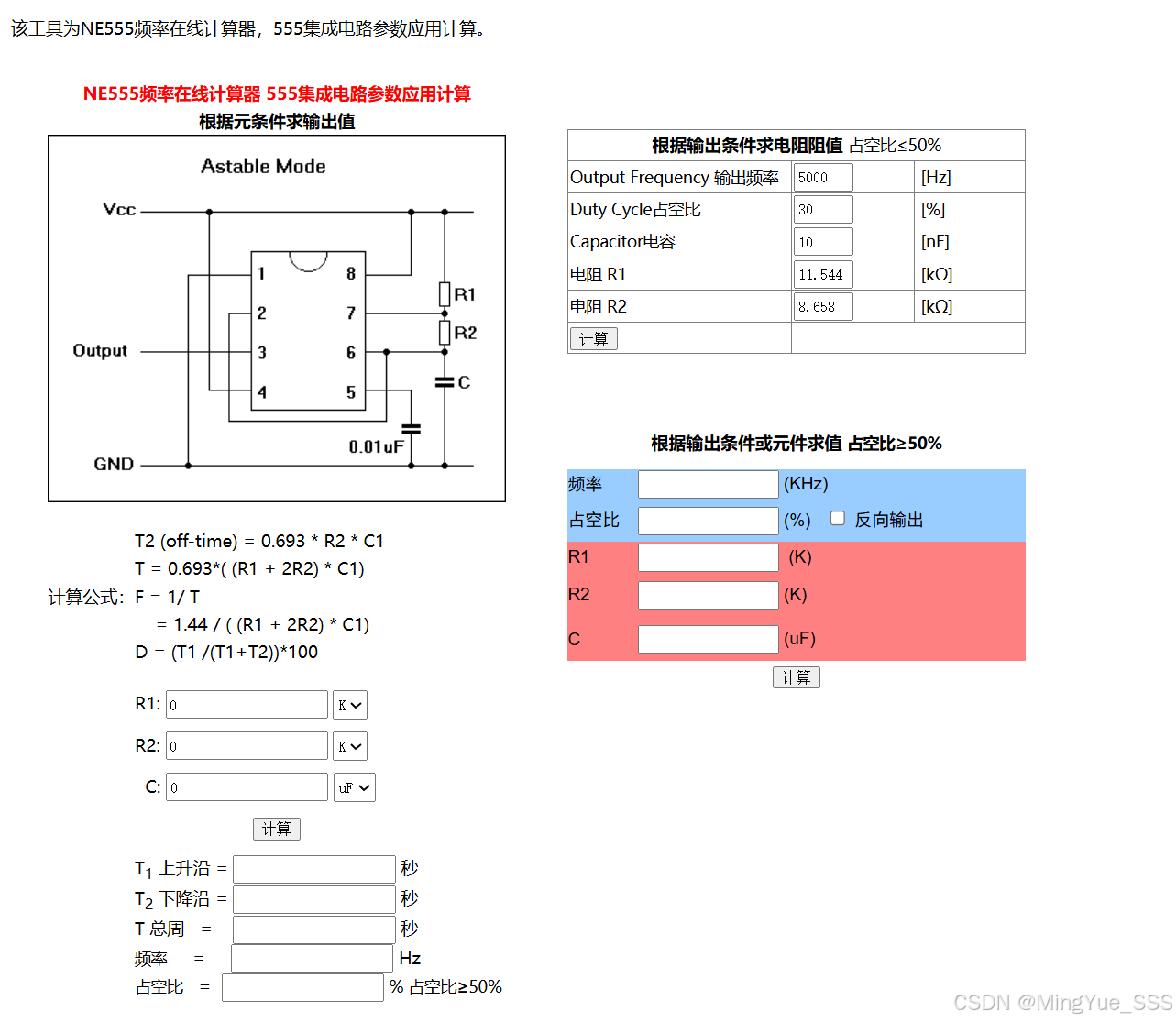

555定时器频率计算器_555定时器频率在线计算_电路参数计算 - 电子发烧友(www.elecfans.com)

这个在线工具可以通过设定频率、占空比、电阻，从而求出电阻值的大小。

可以用示波器检测波形，可以看出2脚和6脚产生的是三角波，输出3脚是方波。

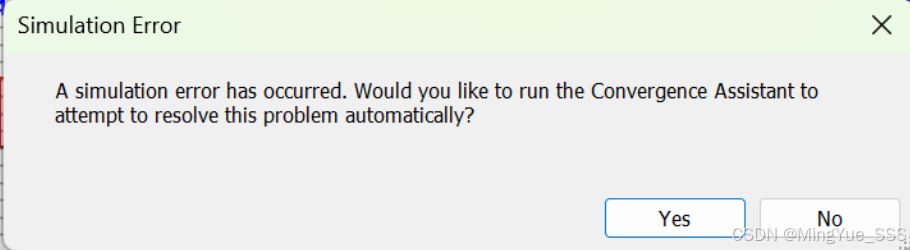

2、布好电路后，一点击运行就直接弹窗报错。但是如果把NMOS这边的电路去掉，NE555就可以正常运行，也可以用示波器检测到产生的波形，但只要一用来驱动MOS，直接就挂掉了。

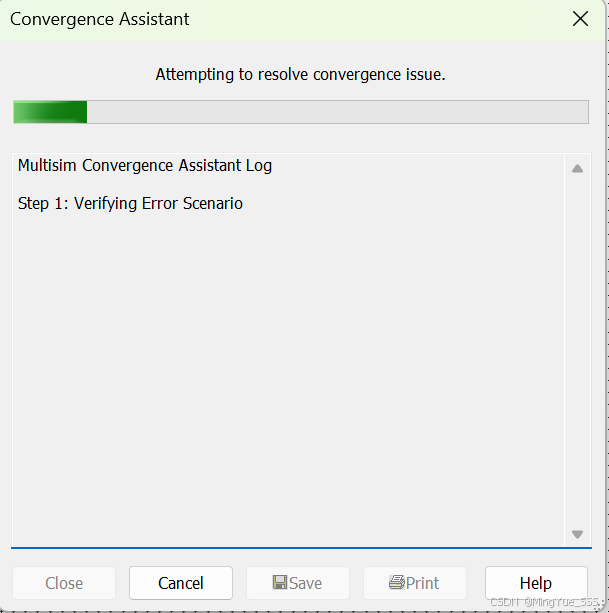

点击确定后自动解决问题，但是耗时较长，最后还失败了。

点击否后，下面窗口会报出一句话，大概意思是:

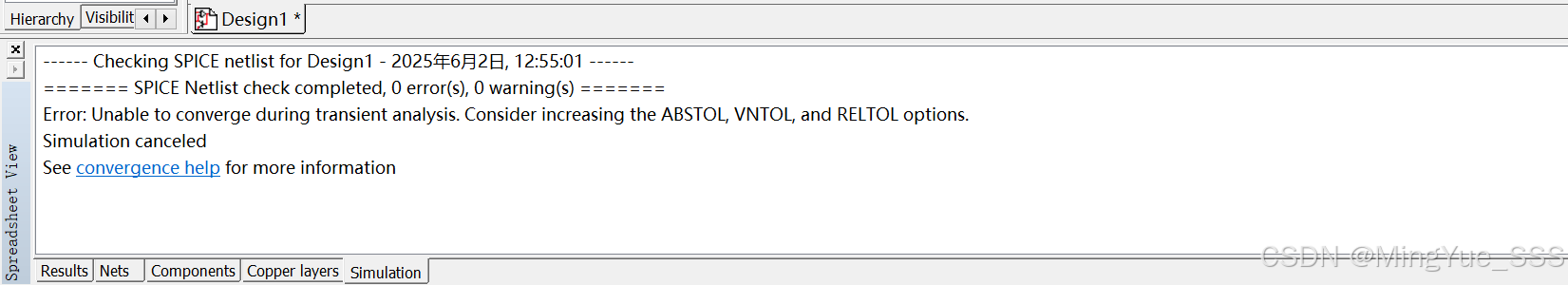

multisim错误:在瞬态分析期间无法收敛。考虑增加ABSTOL、VNTOL和RELTOL选项。

解：

这个问题的具体原因没有找到。

但是找到了一种可用的方法，可以让电路正常仿真运行，就是不确定是否有问题。

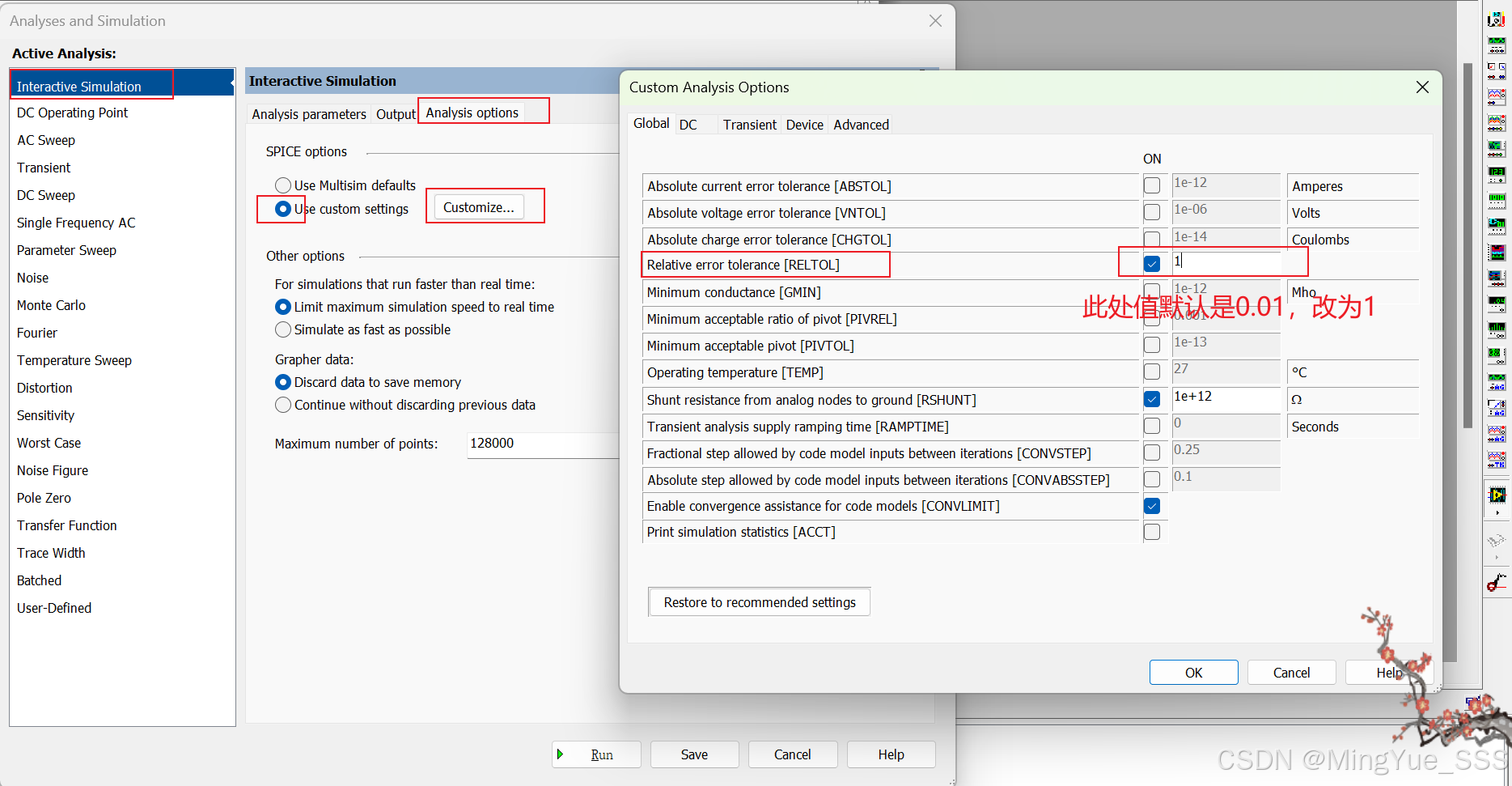

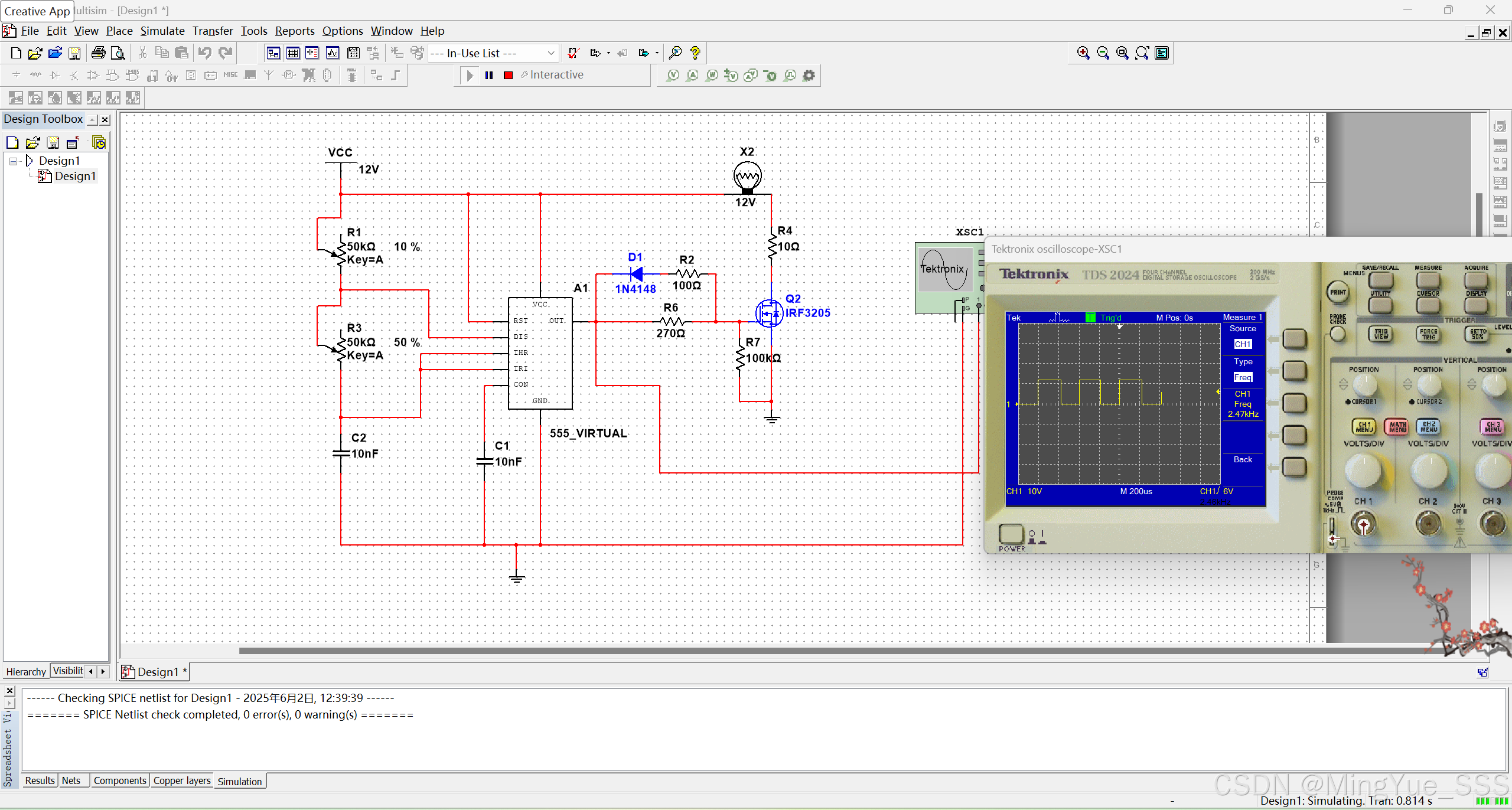

按照以上步骤修改后，仿真就可以正常运行了。

仿真结束后还需要再改回默认值，防止对其他仿真电路造成影响。
