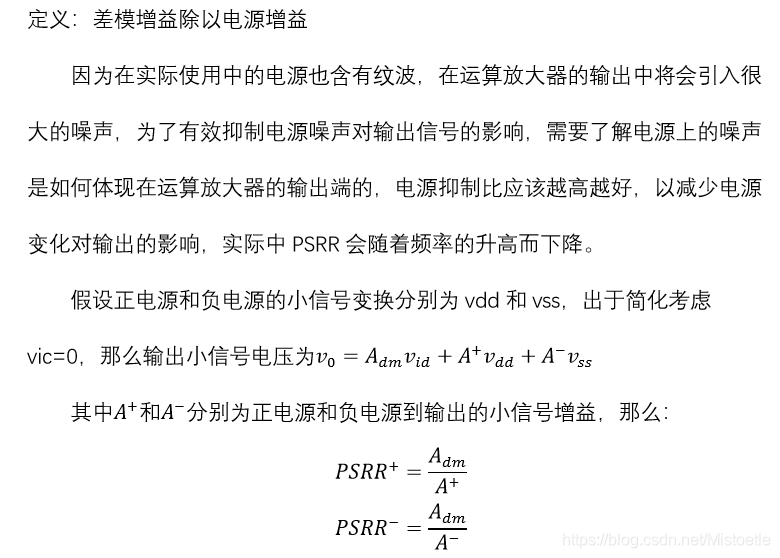

#7.电源抑制比（PSRR）
在这里插入图片描述

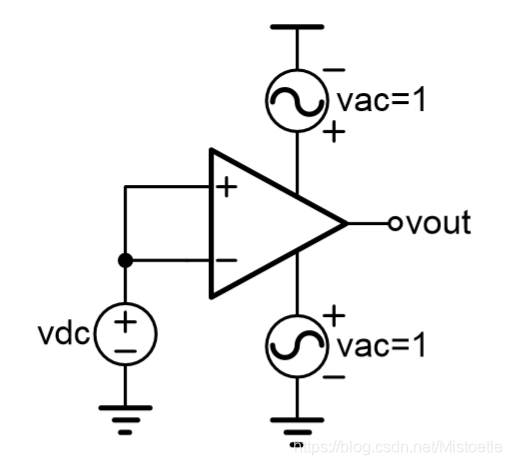

正负电源增益测试电路图

X1 vin+ vin- vout1 vdd vss opamp $ADM
X2 vcm vcm vout2 vdc vss opamp $A+
X3 vcm vcm vout3 vdd vsc opamp $A-
Vin+ vin+ 0 dc=’Vp/2’ ac=1v
Vin- vin- 0 dc=’Vp/2’
Vcm vcm 0 dc=’Vp/2’
Vdc vdc 0 dc=Vp ac=1v
Vsc vsc 0 dc=Vp ac=1v
.probe PSRR+
=par(‘20log10(v(vout1)/v(vin+)-20log10(v(vout2)/v(vdc))’)
.probe PSRR-=par(‘20log10(v(vout1)/v(vin+)-20log10(v(vout3)/v(vsc))’)
