Xilinx(AMD) vivado软件IP核及license许可文件简介

1 概述

        Vivado软件作为Xilinx(AMD) FPGA器件重要的开发设计软件，包含了功能丰富IP核。这些IP核按设计厂商可分为Xilinx(AMD)自有IP和第三方IP，进一步又可分为免费IP和收费IP两类。收费IP核都需要相应的license许可文件才能使用。需要Xilinx(AMD)收费IP核license文件的请私信联系。

2 IP核

2.1 Xilinx免费IP核

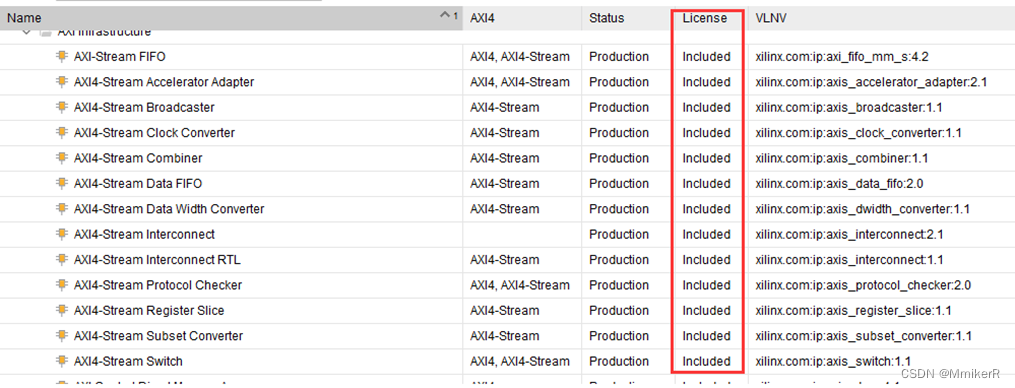

        由Xilinx(AMD)公司自己开发，大多包含一些比较基础、简单或者必须的功能。安装完软件无需单独的license文件即可使用，可以仿真、综合、布局布线、生成bit文件。在vivado软件界面中license状态显示为Included。

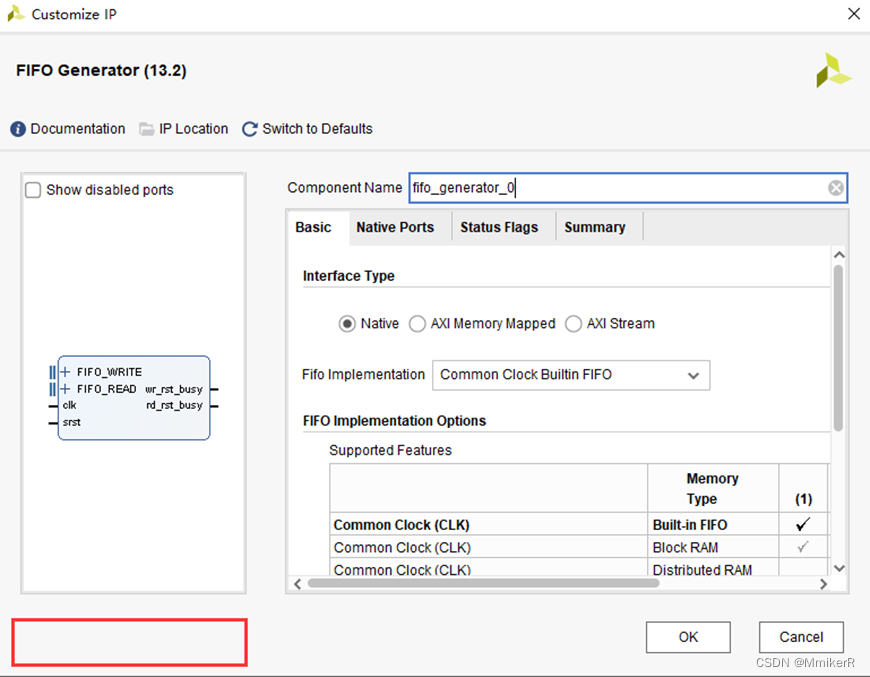

        打开IP核界面左下角无任何关于license信息的显示，如下：

2.2  Xilinx收费IP核

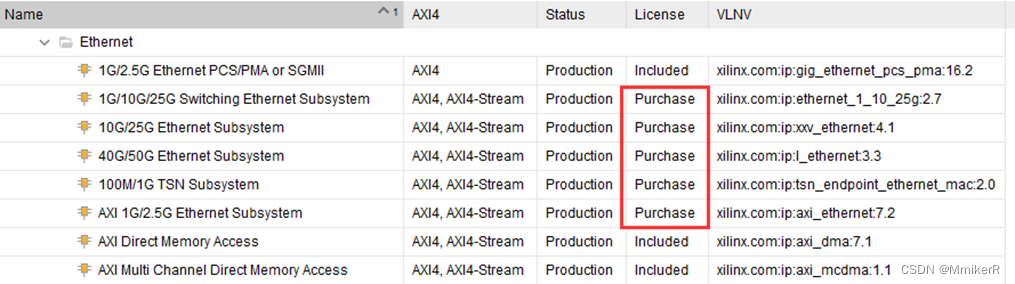

       由Xilinx(AMD)公司自己开发，大多包含一些比较复杂、高端的功能，例如实现各种高速接口、信号算法处理。需要另外购买单独的license许可文件才可以使用。在vivado软件界面中license状态显示为Purchase。

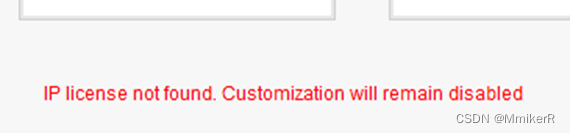

        如果没有license文件，打开IP核界面左下角显示如下：

       无法设置参数和使用。

       网络通信、以太网类高速接口的IP核有：

• Tri Mode Ethernet MAC
• AXI 1G/2.5G Ethernet Subsystem
• 10G Ethernet MAC
• 10G Ethernet PCS/PMA (10GBASE-R/KR)
• 10G Ethernet Subsystem
• 1G/10G/25G Switching Ethernet Subsystem
• 10G/25G Ethernet Subsystem
• 40G/50G Ethernet Subsystem
• UltraScale 100G Ethernet Subsystem
• UltraScale+ 100G Ethernet Subsystem
• 100M/1G TSN Subsystem
• Universal Serial XGMII Ethernet Subsystem

       视频接口、视频显示类的IP核有：

• DisplayPort RX Subsystem
• DisplayPort TX Subsystem
• Video DisplayPort 1.4 RX Subsystem
• Video DisplayPort 1.4 TX Subsystem
• HDMI 1.4/2.0 Receiver Subsystem
• HDMI 2.1 Receiver Subsystem
• HDMI 1.4/2.0 Transmitter Subsystem
• HDMI 2.1 Transmitter Subsystem

       电信、无线通信类的IP核有：

• CPRI
• LDPC Encoder/Decoder
• 3GPP LTE Channel Estimator
• 3GPP LTE Channel Estimator
• 3GPP LTE MIMO Encoder
• 3GPP Mixed Mode Turbo Decoder
• 3GPP Turbo Encoder
• 3GPPLTE Turbo Encoder
• LTE DL Channel Encoder
• LTE Fast Fourier Transform
• LTE PUCCH Receiver
• LTE RACH Detector
• LTE UL Channel Decoder
• Peak Cancellation Crest Factor Reduction
• Polar Encoder/Decoder
• Reed-Solomon Decoder
• Reed-Solomon Encoder
• Interleaver/De-interleaver
• Viterbi Decoder

       工业总线、标准总线类的IP核有：

• 32-bit Initiator/Target for PCI (7-Series)
• 64-bit Initiator/Target for PCI (7-Series)
• Serial RapidIO Gen2
• AXI CAN
• CANFD
• JESD204

       图像处理、视频处理类的IP核有：

• Color Correction Matrix
• Color Filter Array Interpolation
• Chroma Resampler
• Video Deinterlacer
• Image Enhancement
• Gamma Correction
• Video On Screen Display

2.3 第三方免费IP核

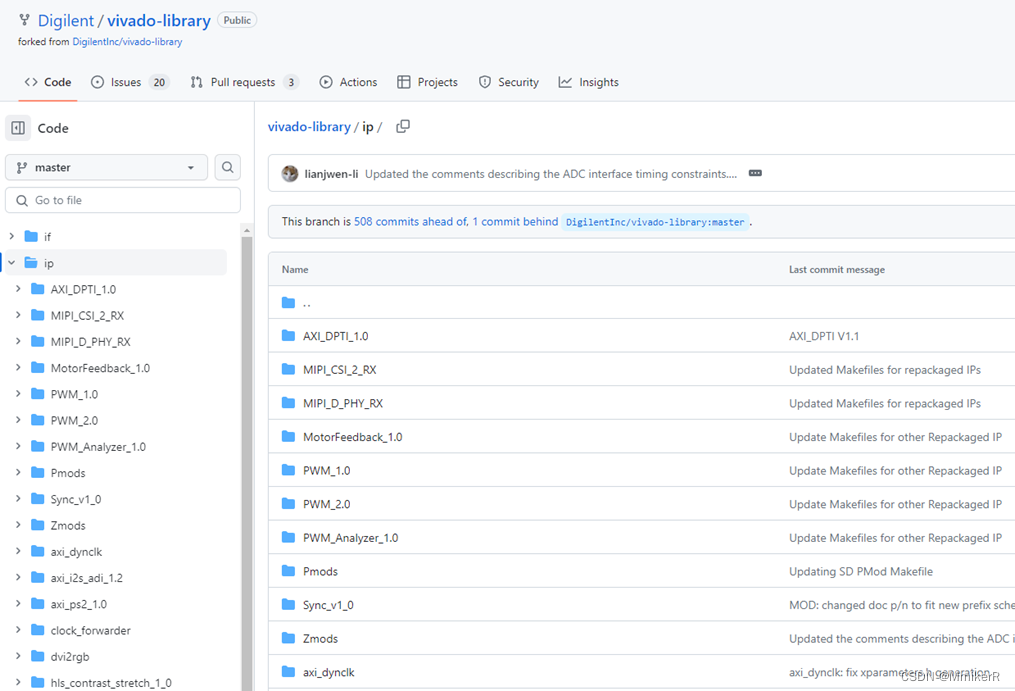

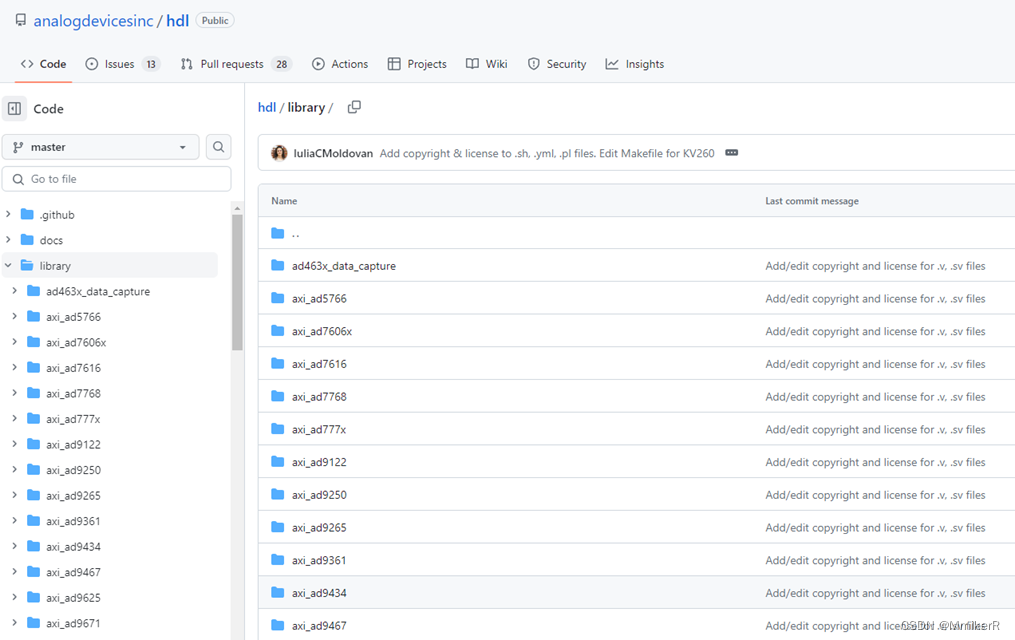

       例如在ADI、Digilent等公司的github网站，或opencores开源网站上就可以找到不少免费的IP核。当然，免费的IP在功能和稳定性上相比收费IP肯定存在一定的差距。

2.4 第三方收费IP核

         在vivado软件中也可以找到很多收费的第三方IP，都需要去相应的IP核设计公司购买对应的license许可文件。

        第三方IP都需要将IP核文件导入vivado软件才可以使用。

3 License文件

       License许可文件又分为几类：

1、Design Linking IP license

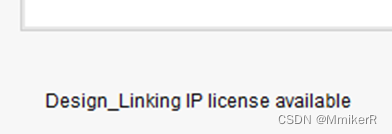

       打开IP核界面显示如下：

        可以设置参数、仿真、综合、布局布线，但是无法生成bit文件。也就是给用户提供了设计开发、功能仿真验证、资源功耗评估的机会，但无法实际用于FPGA器件运行。

2、Bought IP license

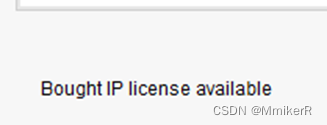

       打开IP核界面显示如下：

       使用不受任何限制，可以设置参数、仿真、综合、布局布线、生成bit文件。

      收费IP核可以从Xilinx(AMD)官网申请试用评估license，但是在FPGA器件中都有运行时间限制，一般是几个小时。

       需要Xilinx(AMD)收费IP核license文件的请私信联系。
