CSI-IM是用来给UE估测来自相邻小区干扰的参考信号。服务小区使用与CSI-IM相重叠的ZP CSI-RS, 即CSI-IM所在的RE上没有任何功率，这样该RE上UE测量到的信号强度就是来自相邻小区的干扰信号强度。

NR基站可以通过信令CSI-IM-ResourceSet 给UE配置一个或多个CSI-IM资源集合(resource set)。

每个CSI-IM resource set都包含一个或多个CSI-IM资源。



对于freqBand 字段，我们再详细解释一下：对于由freqBand 配置的每一个PRB,每一个CSI-IM资源在时频域上的位置为：

  • 如果IE:csi-IM-ResourceElementPattern = 'pattern0'

CSI-IM资源所在的RE为\left ( k_{CSI-IM}, l_{CSI-IM}\right ),\left ( k_{CSI-IM}, l_{CSI-IM}+1\right ),\left ( k_{CSI-IM}+1, l_{CSI-IM}\right )和\left ( k_{CSI-IM}+1, l_{CSI-IM}+1\right )

  • 如果IE:csi-IM-ResourceElementPattern = 'pattern1'

 CSI-IM资源所在的RE为\left ( k_{CSI-IM}, l_{CSI-IM}\right ),\left ( k_{CSI-IM}+1, l_{CSI-IM}\right ),\left ( k_{CSI-IM}+2, l_{CSI-IM}\right )和\left ( k_{CSI-IM}+3, l_{CSI-IM}\right )
      其中，k_{CSI-IM}和l_{CSI-IM}分别对应csi-IM-ResourceElementPattern中IE：

subcarrierLocation-p0/subcarrierLocation-p1和symbolLocation-p0/symbolLocation-p1

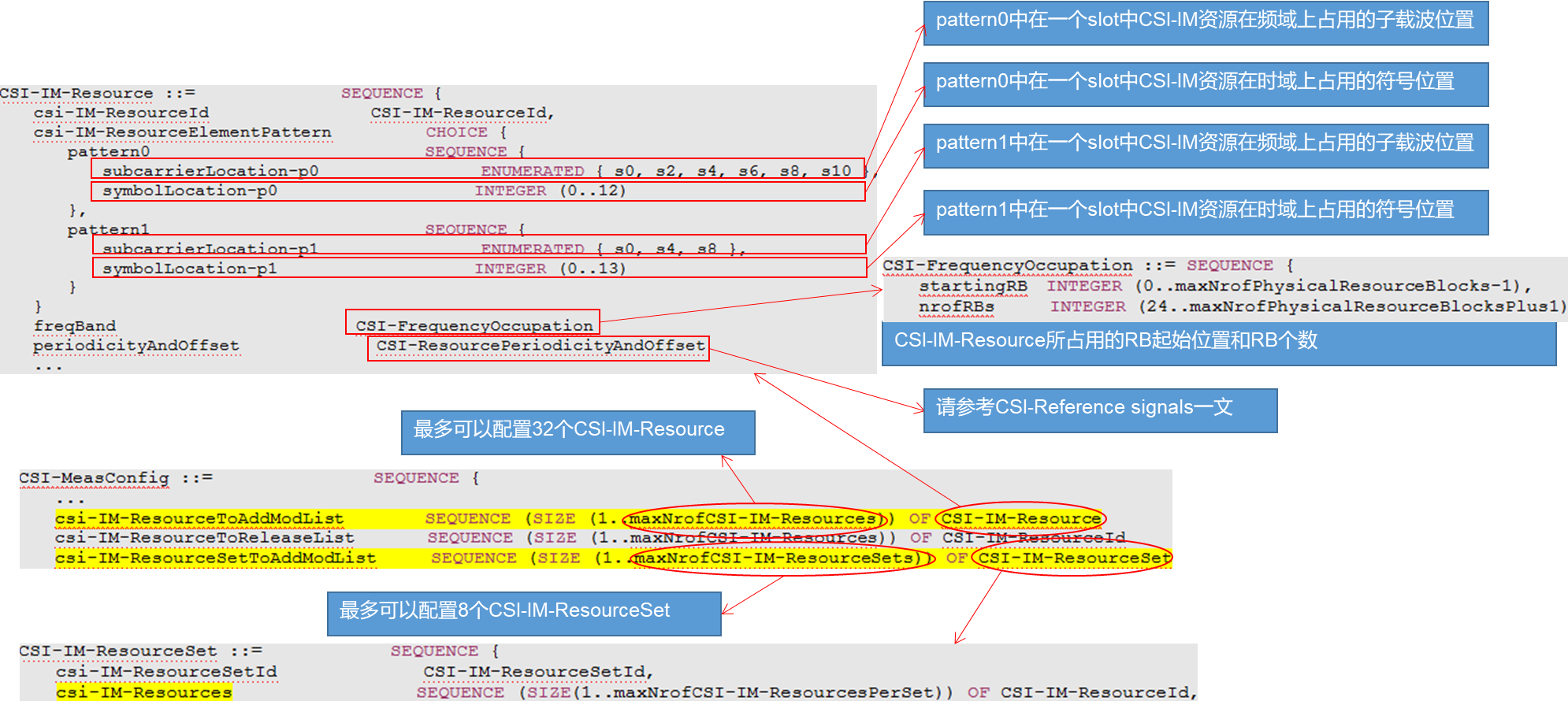

假设k_{CSI-IM}=2,l_{CSI-IM}=0;示意图如下：
