proteus仿真电路连线

一、前言

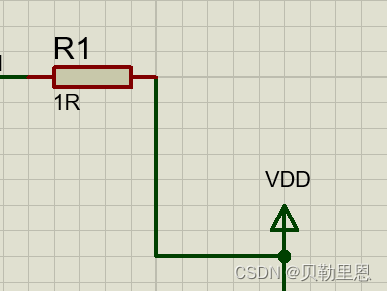

我们使用proteus进行电路仿真时，需要搭建电路，必然需要连线。我们可以很直接的将元件的连在一起，例如：

连线操作：将光标移动到元件连接点处，光标会变成一支笔的样式，然后连接点出现粉色框，单击就连接到元件的连接点上了；然后可以移动光标去连接另一个元件的连接点；
连线在移动过程中可以在想拐弯的地方单击一下鼠标，该点就会定住，就可以任意的布线了；

这样直接连线很直观，但是一旦电路变得十分庞杂，布线就会很麻烦（线路布线原则：不交叉），所以引出了第二种连线方式：网络标号连线。

---

二、网络标号连线

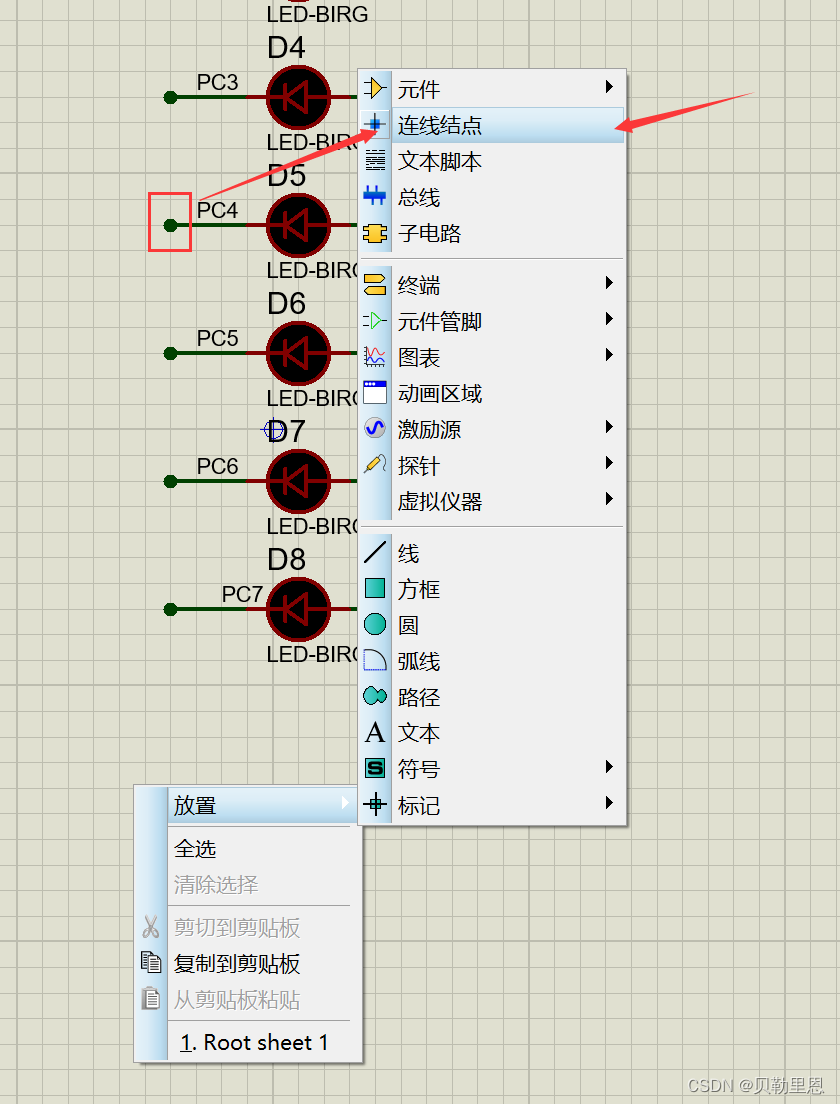

在操作台上，右键鼠标，可以放置–>连线结点（一个实心圆点）

也可以连接元件的一端之后，移动到准备放置连线结点的地方，双击鼠标，也会放下一个连线结点；

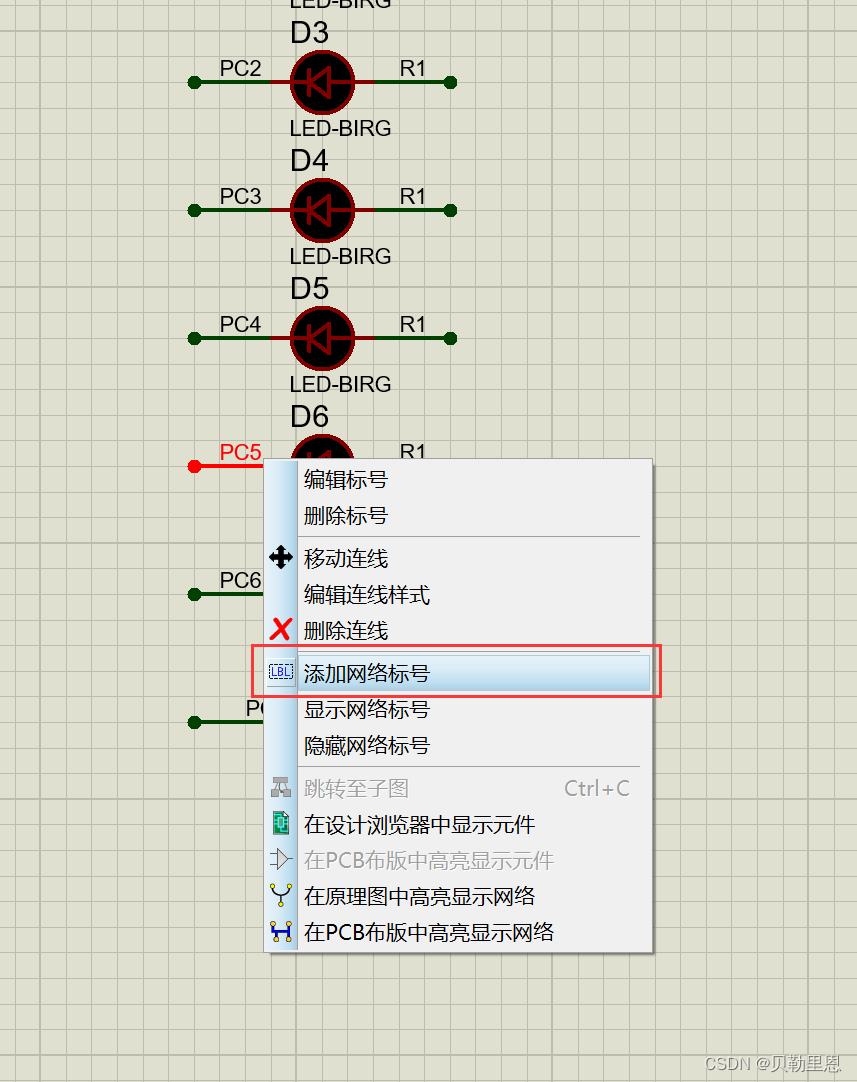

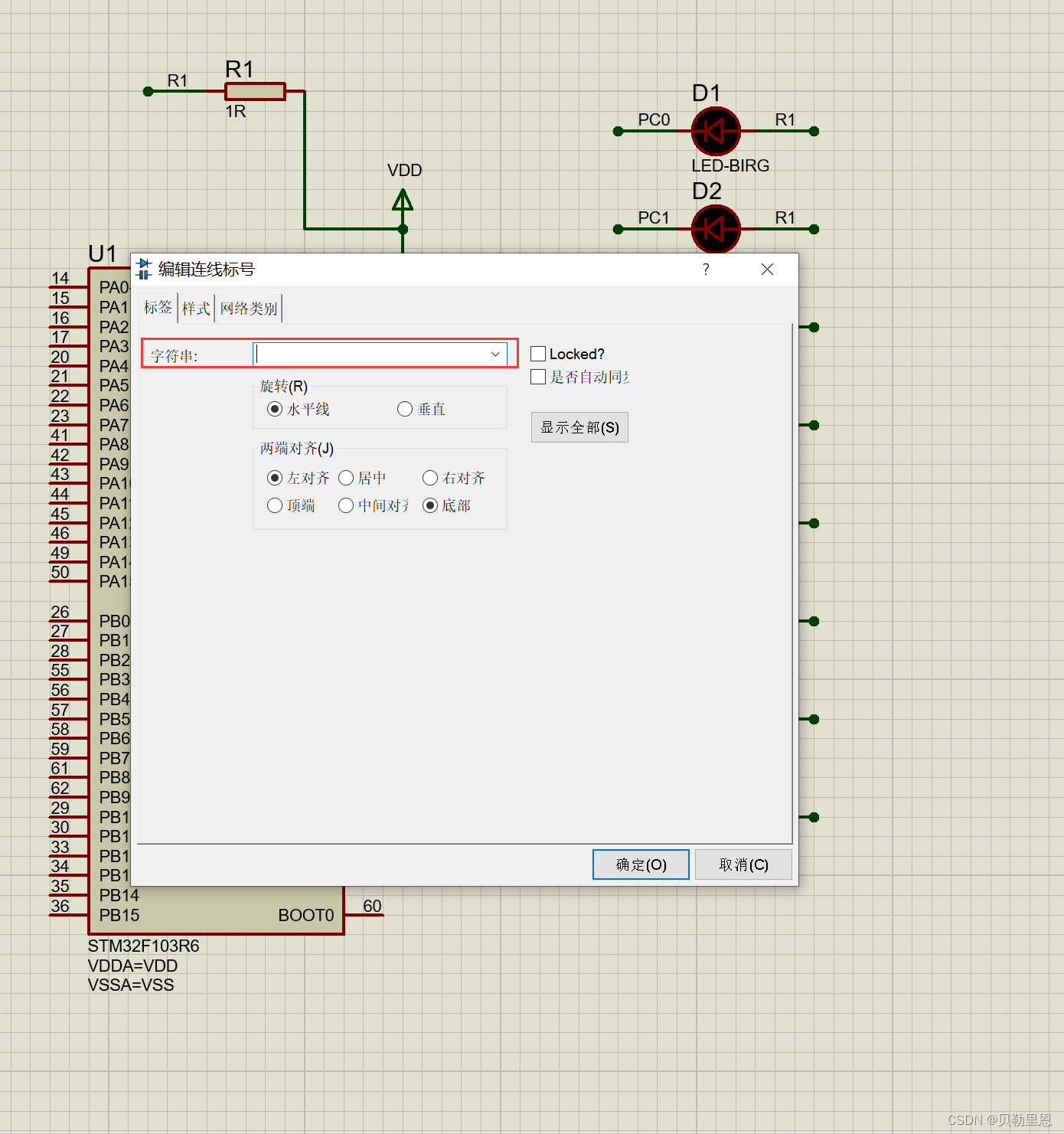

然后可以右键连接线，选择添加网络标号，在字符串栏添加标号，标号相同的连接结点就连接在一起了；

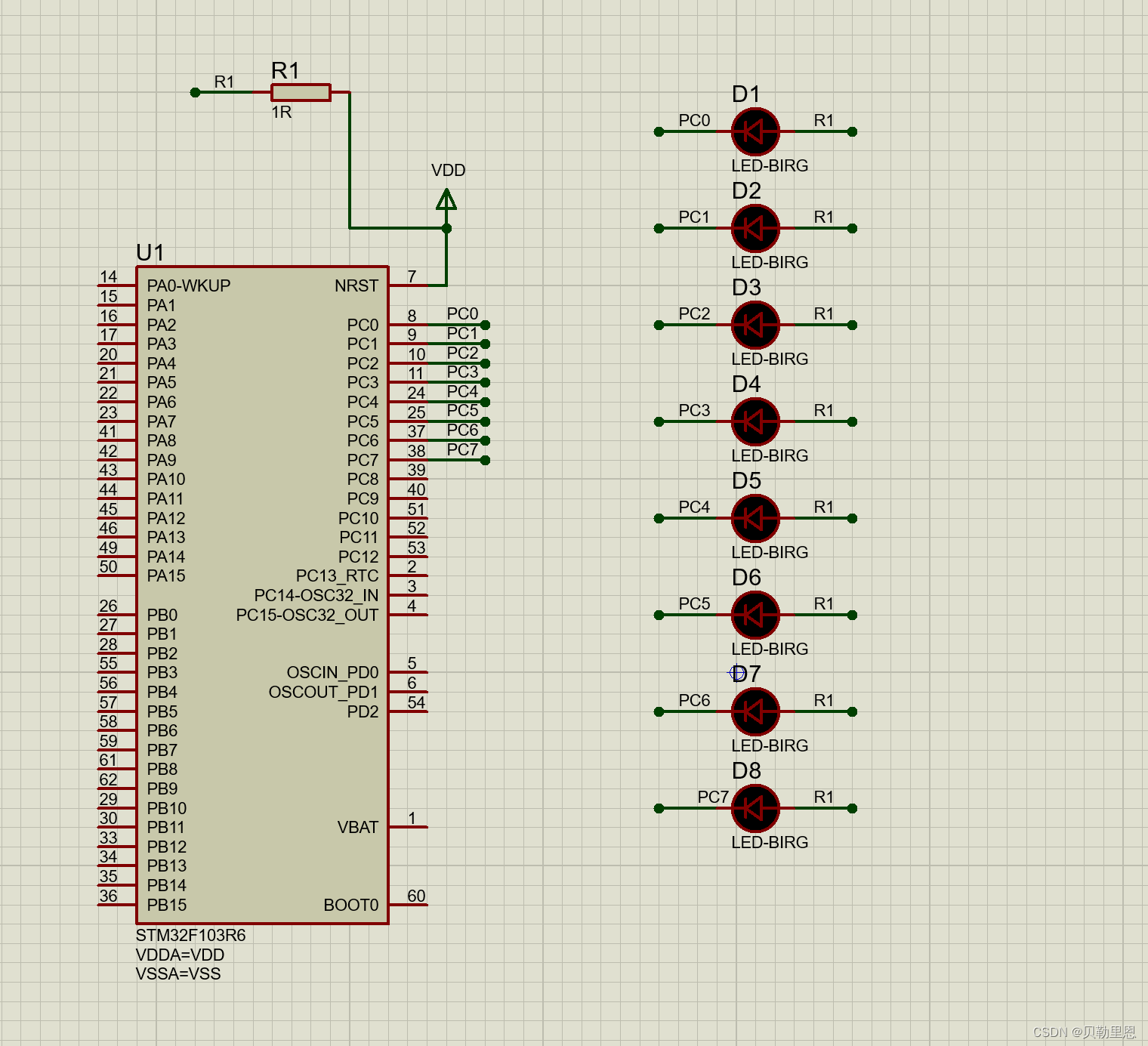

网络标号添加后可以移动（需要点击选中，然后再点住鼠标不松），连线后的效果：

仿真效果
