12bit 100MHz pipelined SAR ADC模数转换器 设计
65nm工艺,电源电压1.2V,ENOB=11.6
有详细教程原理文档
有工艺库,直接导入自己的cadence

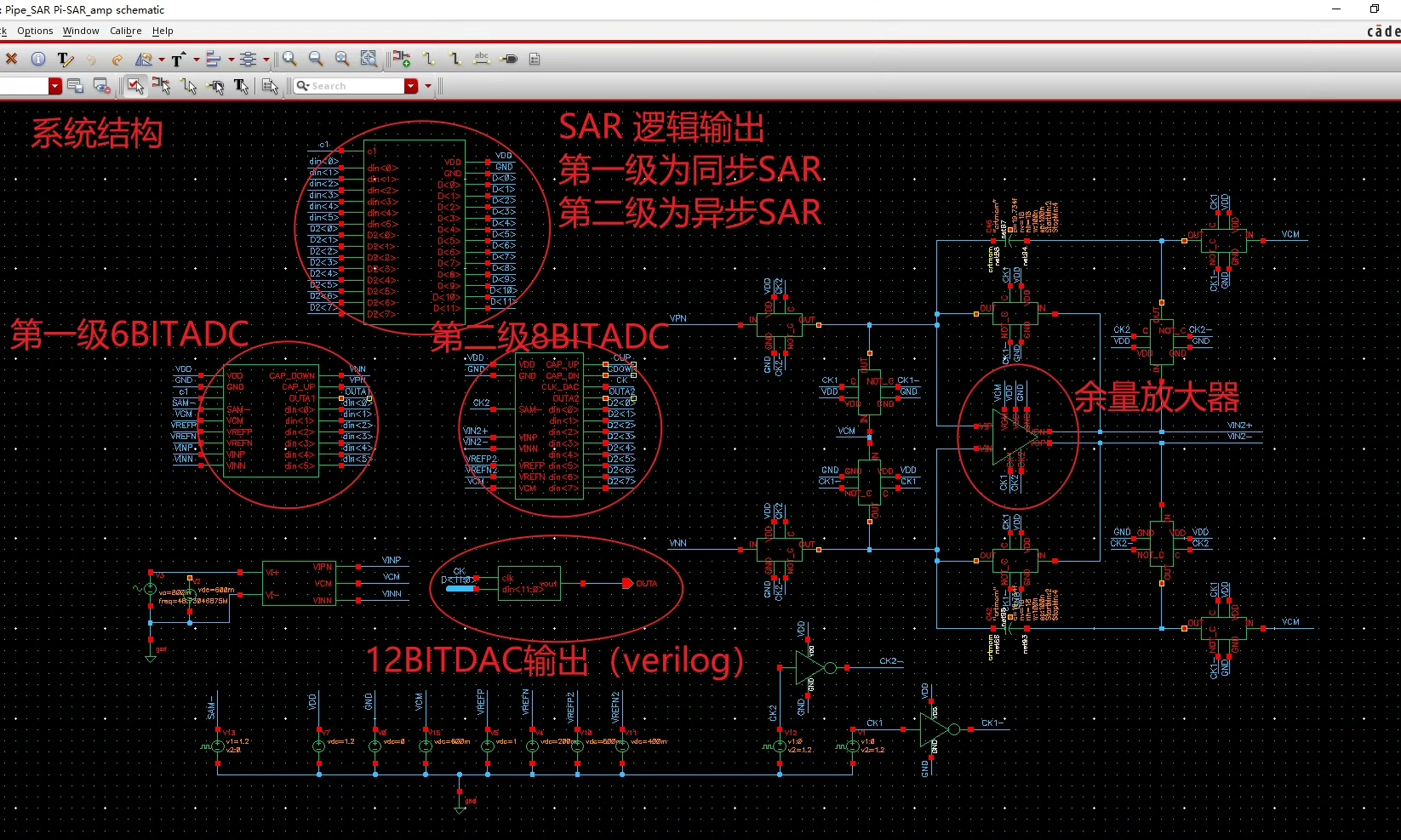

[绿圆]结构:
栅压自举开关
CDAC
两级动态比较器
第一级6位SAR ADC
余量放大器
第二级8位SAR ADC
同步和异步SAR logic都有

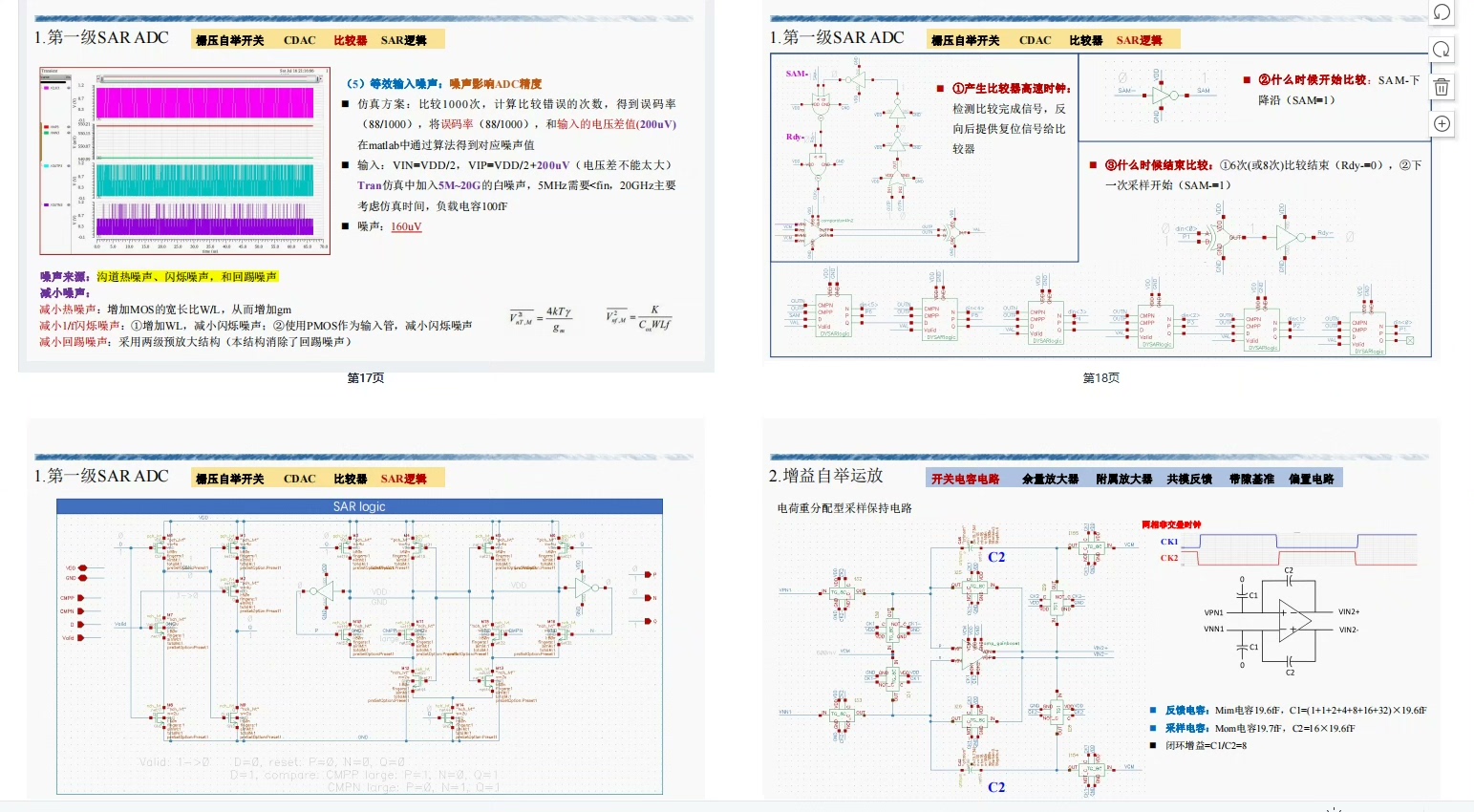

原理仿真讲解,文档里都有
适合入门pipelined ADC的拿来练手
ID:15145764569120482
抹茶拿铁yyds
标题:12位100MHz流水线SAR ADC模数转换器设计及原理分析
摘要:本文针对65nm工艺下的12位100MHz流水线SAR ADC模数转换器进行了详细设计和原理分析。文章首先介绍了该ADC的结构和各个模块的功能,包括栅压自举开关、CDAC、两级动态比较器、第一级6位SAR ADC、余量放大器和第二级8位SAR ADC,同时提供了原理仿真讲解和文档下载。最后,本文推荐该ADC适合作为入门级的练手项目,并强调仅供技术交流使用。
关键词:12位100MHz流水线SAR ADC;65nm工艺;栅压自举开关;CDAC;动态比较器;SAR ADC;原理仿真
-
引言
随着数字信号处理技术的发展,模数转换器在现代电子设备中扮演着重要的角色。本文针对12位100MHz流水线SAR ADC模数转换器进行了设计和原理分析,并提供了详细的教程原理文档和工艺库供读者参考。 -

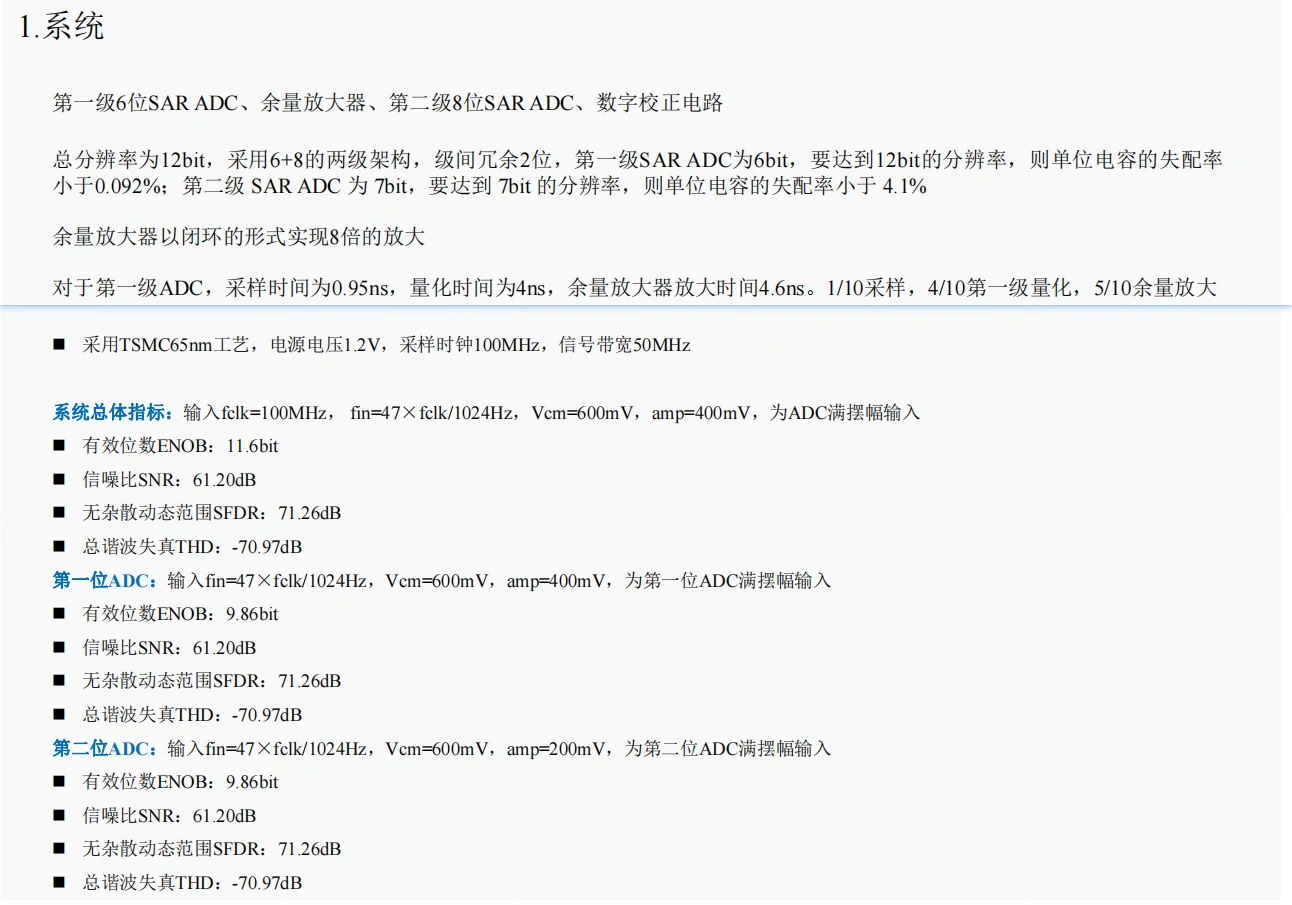

设计概述

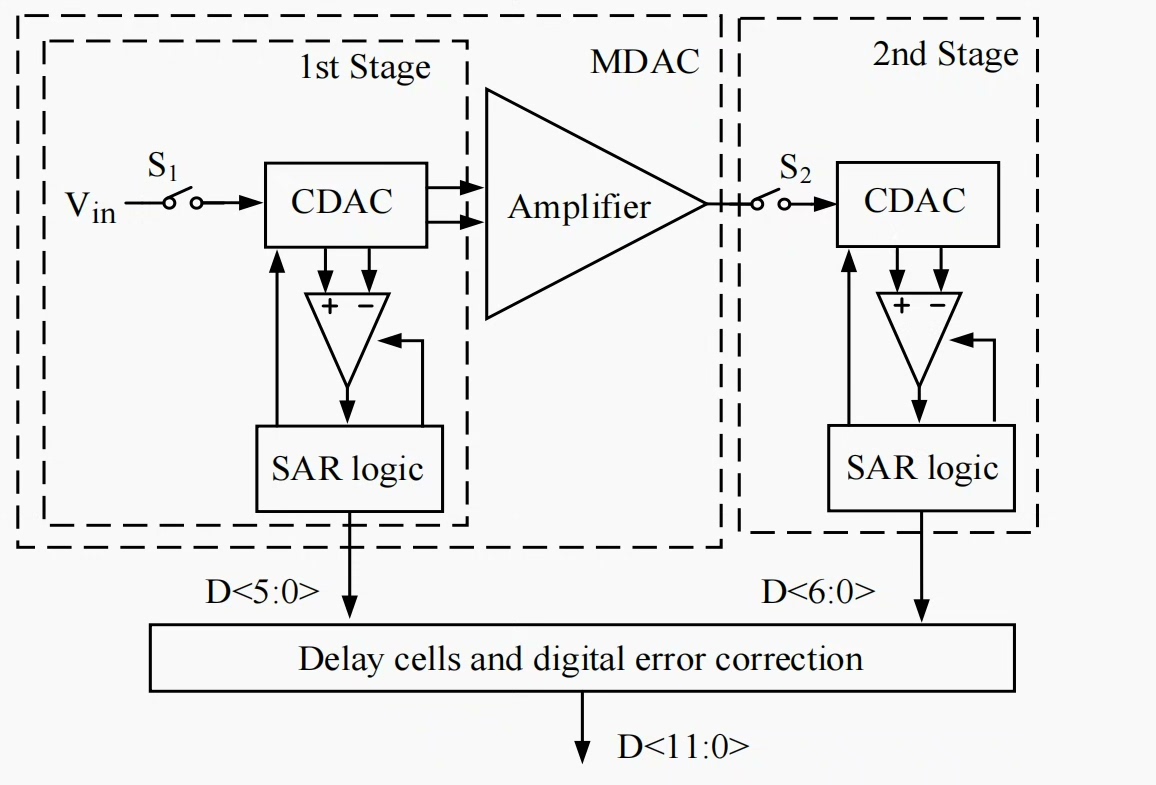

该ADC采用65nm工艺,电源电压为1.2V,具有ENOB=11.6的高性能特点。它由栅压自举开关、CDAC、两级动态比较器、第一级6位SAR ADC、余量放大器和第二级8位SAR ADC组成。其中,栅压自举开关负责实现输入信号的采样和保持,CDAC实现对比较器阈值的调节,两级动态比较器用于产生比较结果,SAR ADC负责进行模数转换,余量放大器和第二级SAR ADC用于提高ADC的精度和性能。此外,该ADC还提供了同步和异步SAR logic两种设计方案。 -
架构详解
3.1 栅压自举开关
栅压自举开关是ADC的输入采样和保持模块,它能够高效地采样输入信号,并将其保持在电容器中供后续处理模块使用。
3.2 CDAC
CDAC是ADC的数字模拟转换模块,通过调节电流输入来调整比较器阈值,以实现对输入信号的逼近。
3.3 两级动态比较器
两级动态比较器用于将采样到的信号与参考电压进行比较,并输出比较结果。

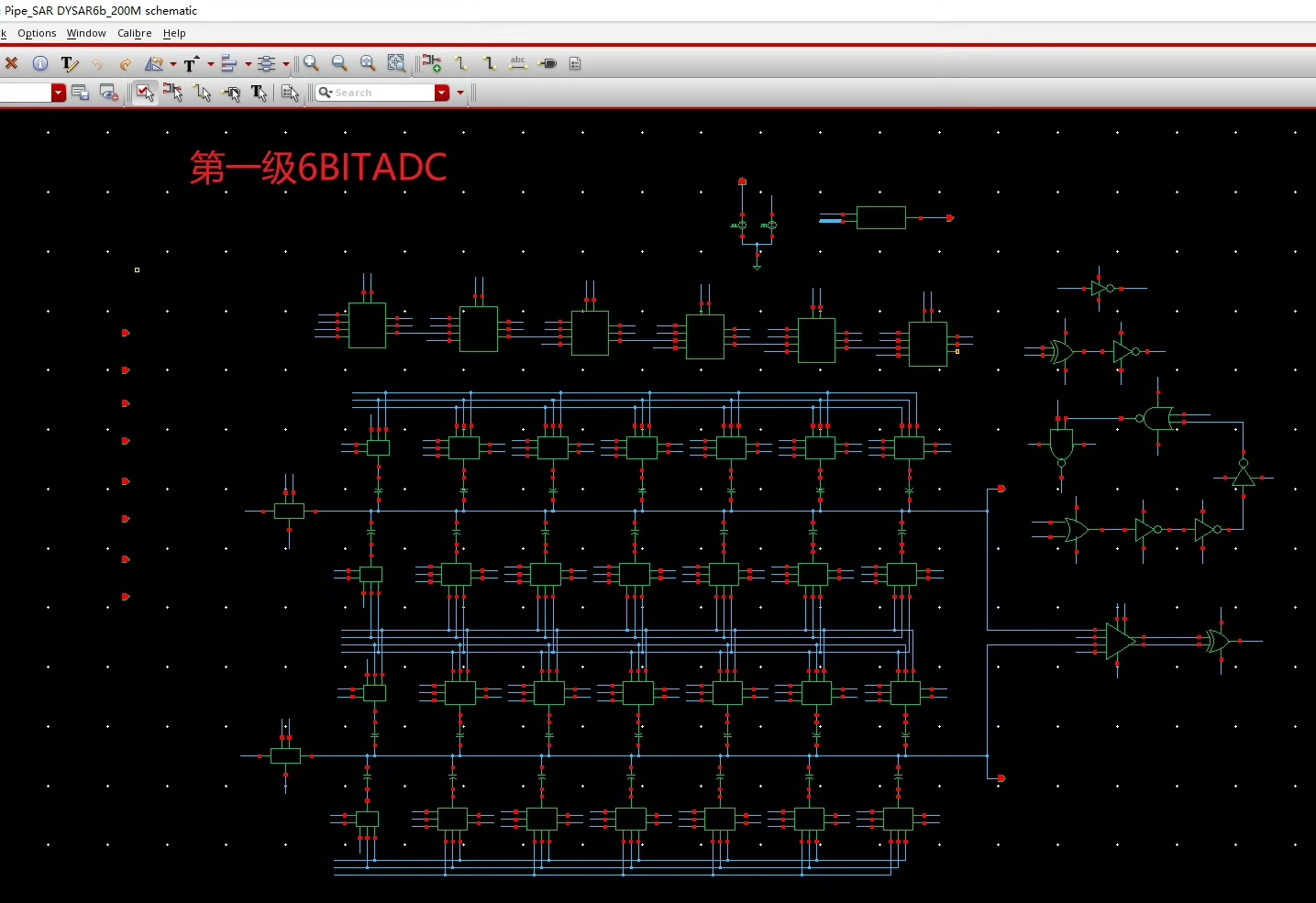

3.4 第一级6位SAR ADC
第一级SAR ADC负责将比较结果转换为6位的二进制数据,并输出给余量放大器。
3.5 余量放大器
余量放大器用于提高ADC的精度和性能,通过增加放大倍数来放大模数转换的结果。
3.6 第二级8位SAR ADC
第二级SAR ADC负责将前一级的6位数据扩展为8位,并输出最终的12位模数转换结果。
-

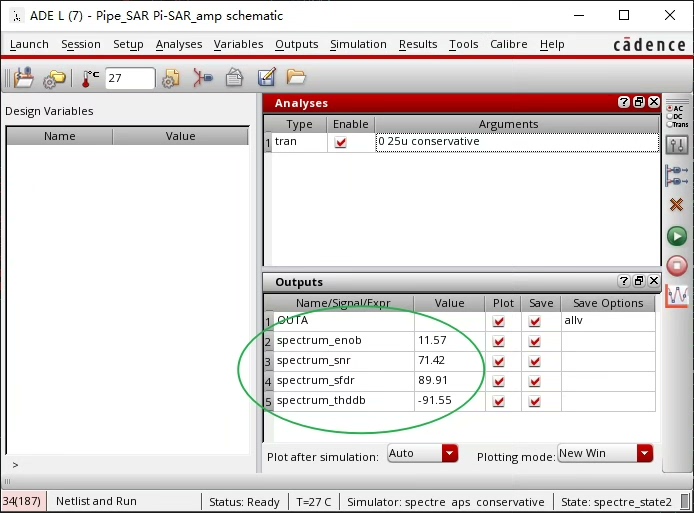

原理仿真分析
本文提供了详细的原理仿真分析,通过对每个模块进行详细的电路设计和仿真验证,确保ADC的性能和精度达到设计要求。具体的仿真分析过程和结果详见附录中的教程原理文档。 -
适用性与应用
该ADC适合作为入门级的练手项目,供初学者学习和实践使用。通过导入提供的工艺库到Cadence等软件中,可以直接开始设计和仿真。然而,鉴于其高性能和复杂性,对于高级别的技术者来说,该项目可能过于简单。 -
结论
本文对65nm工艺下的12位100MHz流水线SAR ADC模数转换器进行了详细设计和原理分析。通过介绍了ADC的结构和各个模块的功能,并提供了原理仿真讲解和相关文档的下载。本文鼓励读者将此ADC作为入门级练手项目,并强调其仅供技术交流使用。

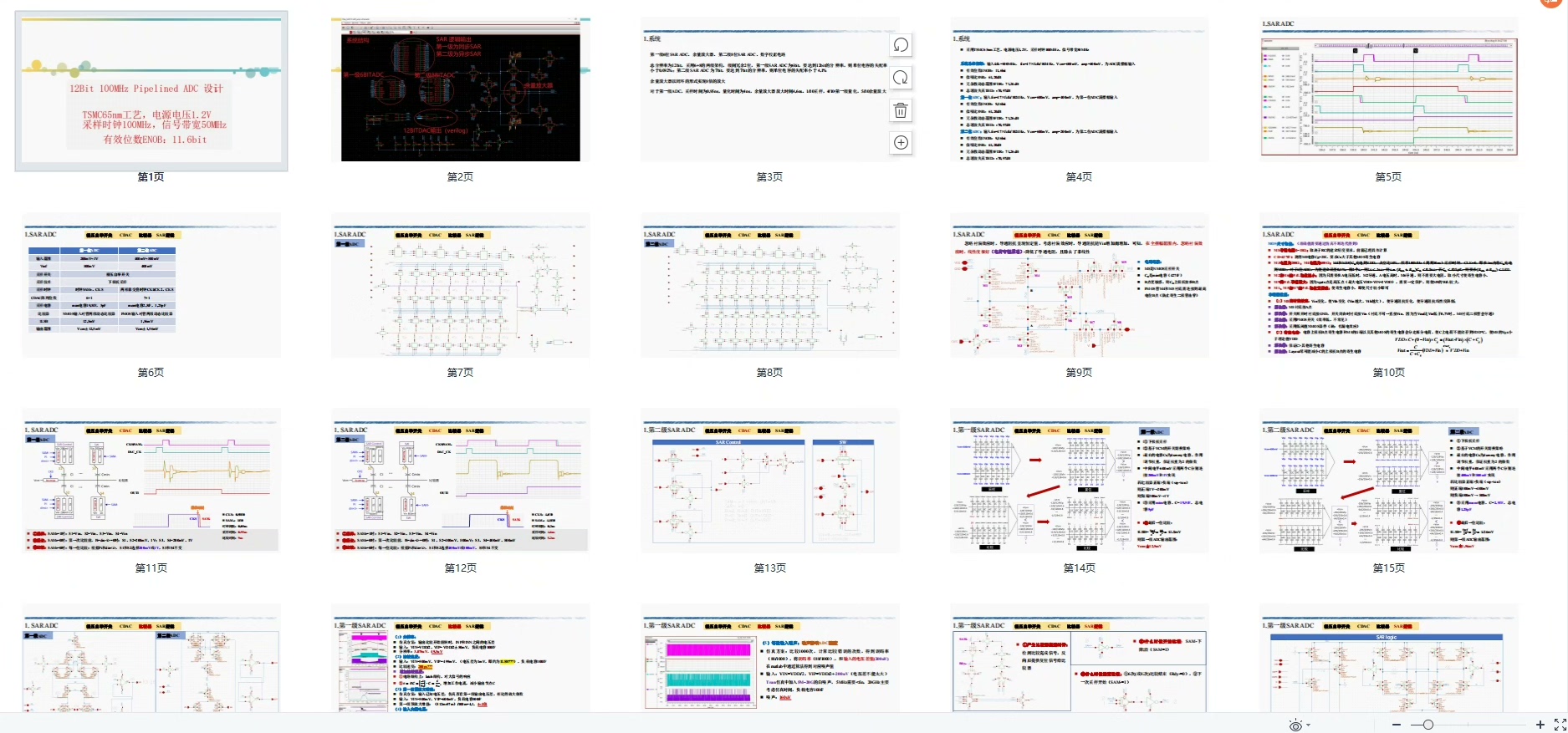

附录:教程原理文档(不提供参考文献和代码)
注:本文所提供的内容仅供技术交流和学习使用,不涉及价格、退货和售后等商业事项。
