CAD基础图形练习

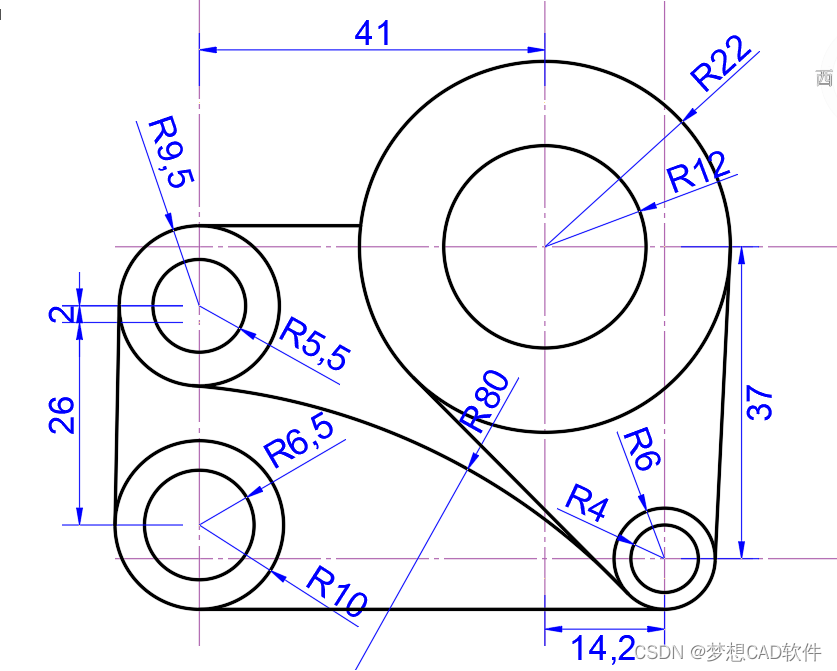

基础图形练习打卡！下面这样的图形用CAD画图软件怎么画出来呢？接下来我们用AutoCAD给大家演示一下画图步骤吧！

CAD画图步骤

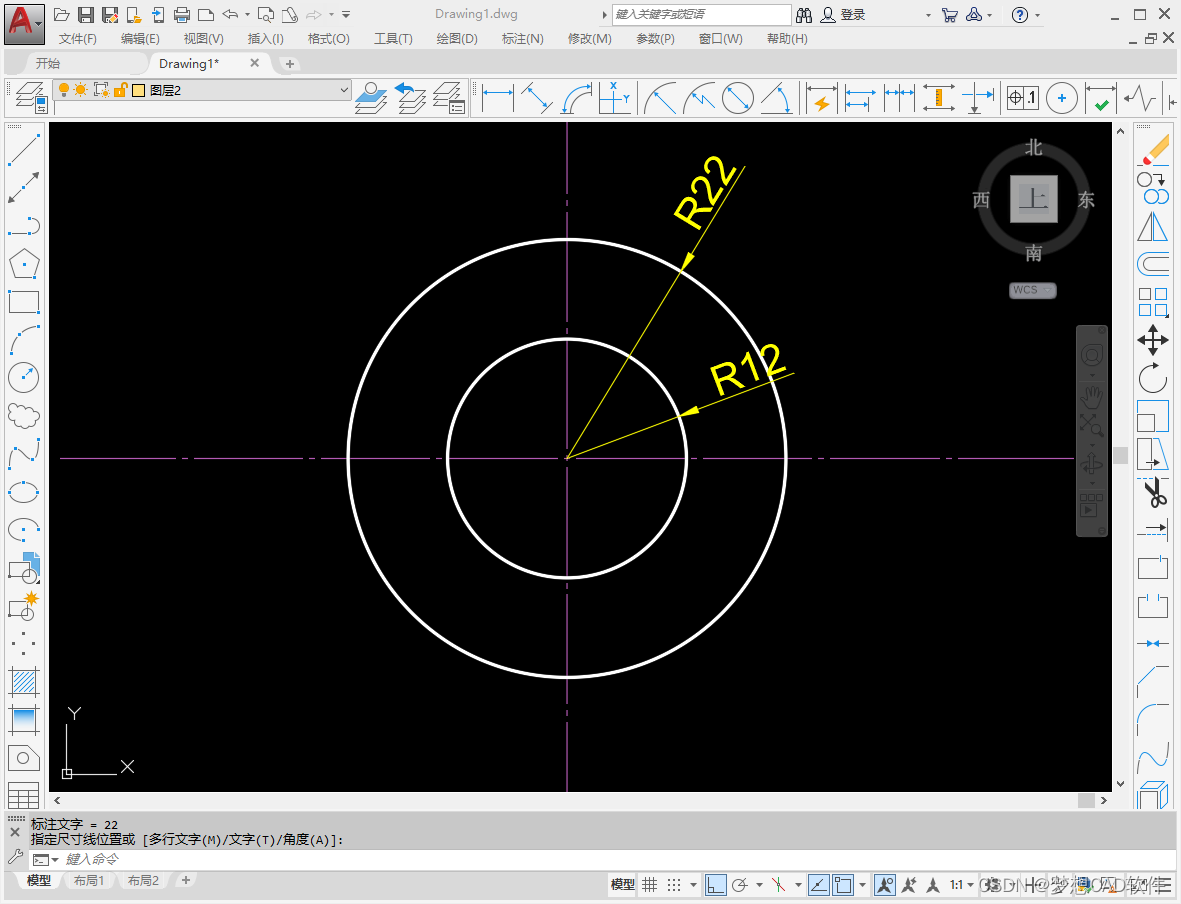

1.使用CAD直线命令绘制辅助线，并在辅助线交点处绘制一个同心圆，圆的半径分别为12和22，绘制效果如下图：

同心圆

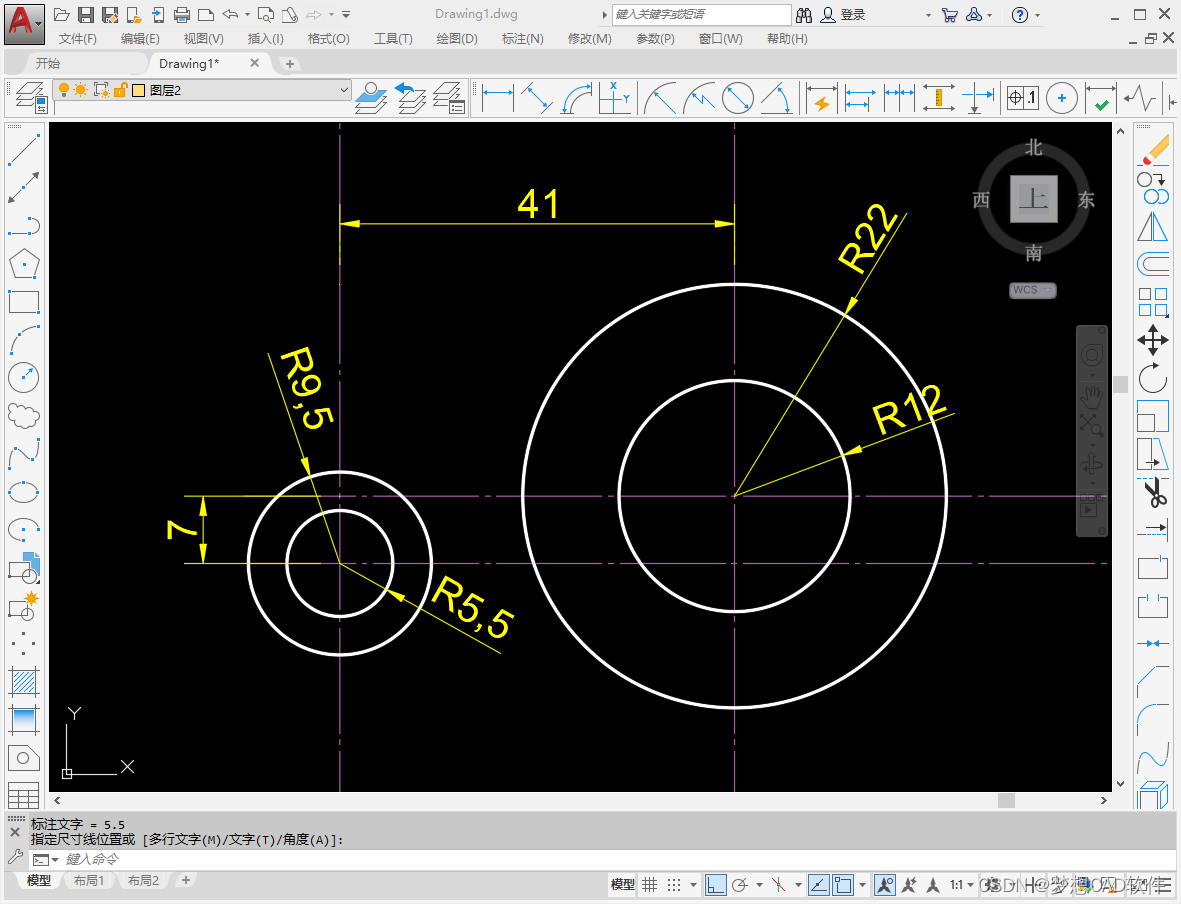

2.使用CAD偏移命令，将横辅助线向下偏移7，再将纵辅助线向左侧偏移41，并在左下方交点处绘制第二个同心圆，圆的半径分别为5.5与9.5。如下图所示：

第二个同心圆

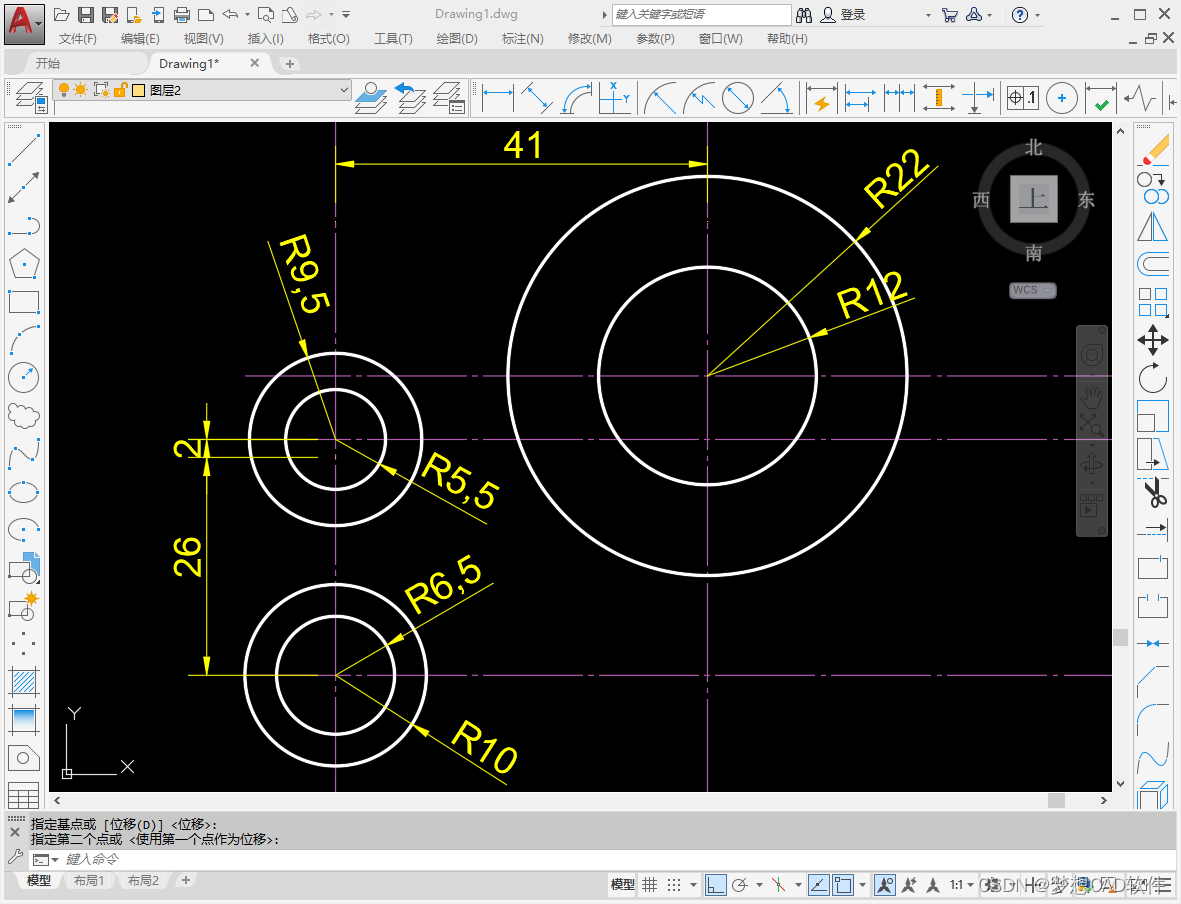

3.将最下方的横辅助线再向下偏移26的距离，在左下角交点处绘制一个半径为6.5的圆和半径为10的圆。如下图：

半径为10的圆

4.删除多余辅助线，只留下开始的十字辅助线。然后将纵向辅助线向右侧偏移14.2的距离，接着将横向辅助线向下偏移37的距离。在右下角的交点处绘制一个半径为4的圆和半径为6的圆。（圆的绘制CAD教程中经常有讲）如下图：<
