CAD如何绘制固定面积的矩形

这篇内容来说一下用CAD绘制固定面积的矩形。

操作工具

操作系统：Windows10

CAD软件：CAD梦想画图

步骤

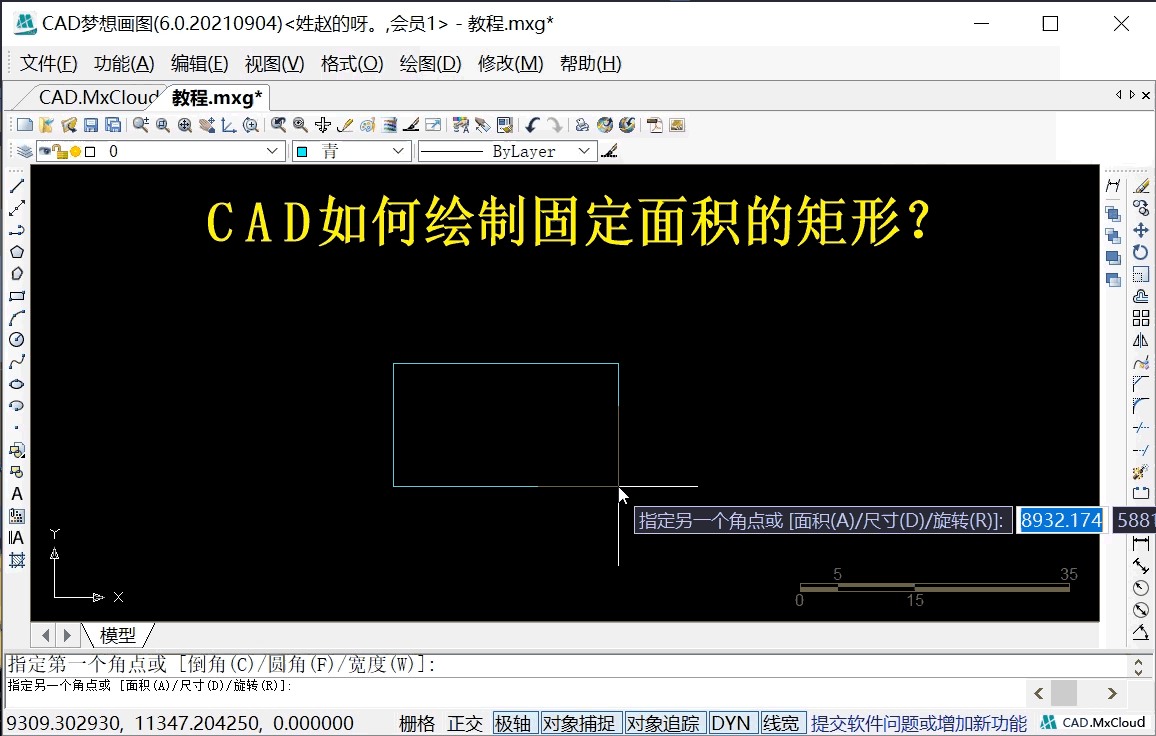

1.首先使用矩形（REC）命令在绘图区指定第一点，如下图动画所示：

指定第一点

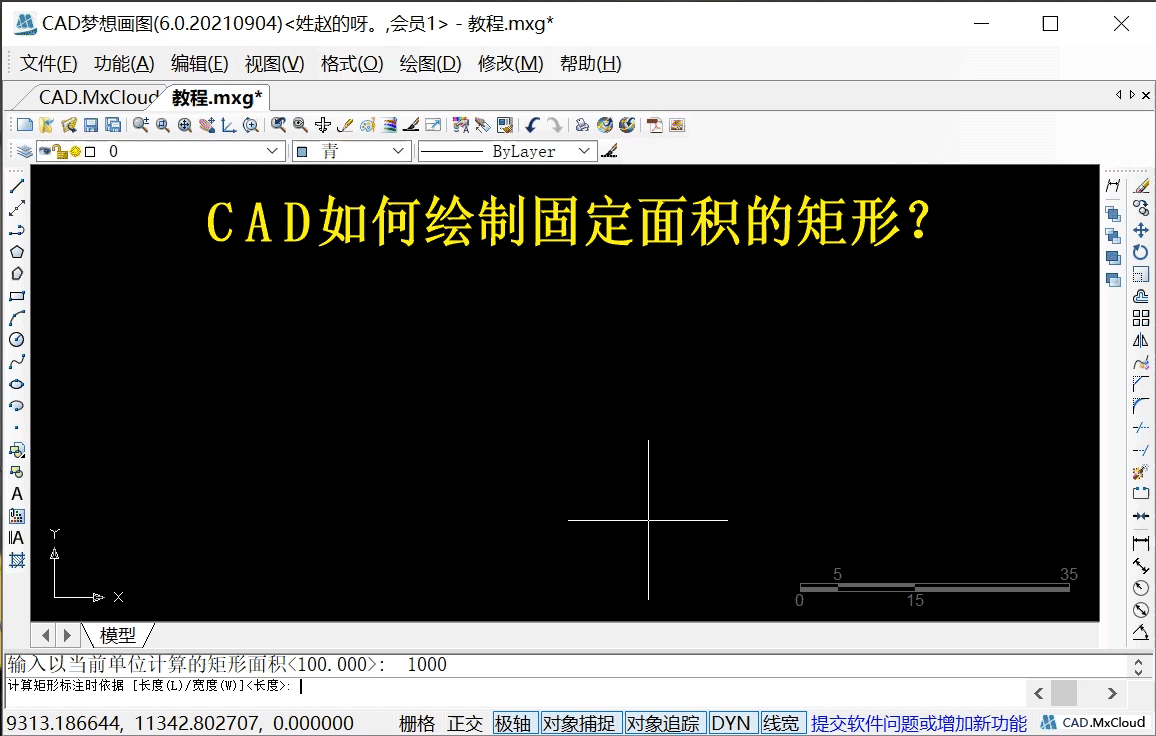

2.然后在输入面积（A）选项后，输入指定面积1000，如下图动画所示：

输入面积

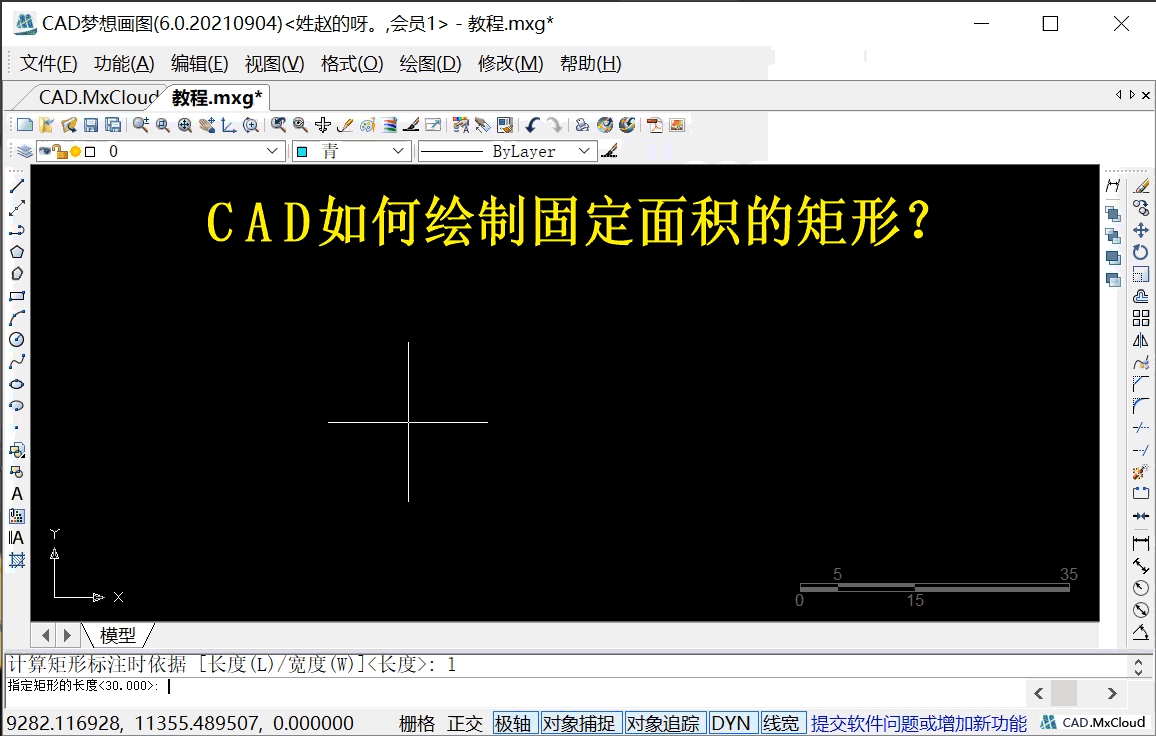

3.计算矩形标注时依据我们选择一个长度（L）选项，如下图动画所示：

依据选择

4.指定矩形的长度我们输入为35，矩形就出来了，如下图动画所示：

矩形绘制完成

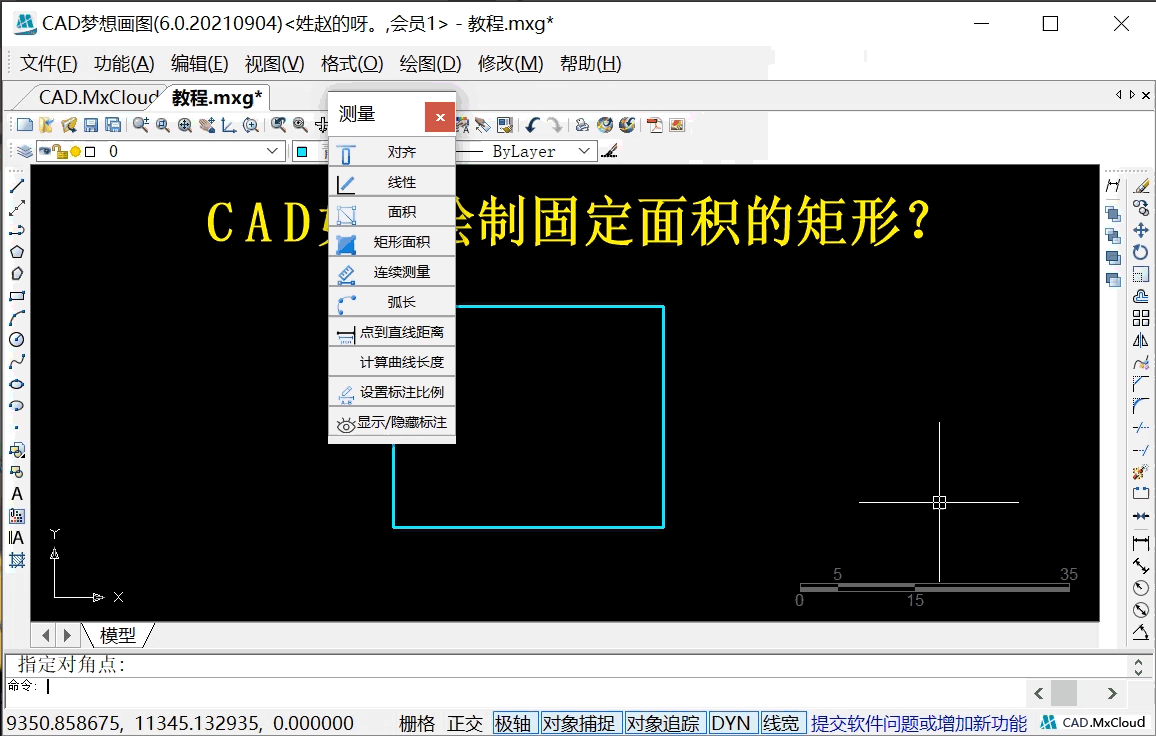

5.我们再点击功能菜单下的测量选项，弹出测量工具条，如下图动图所示：

测量工具条

6.随后我们选择矩形测量，框选矩形的两个对角点，面积标注完成，显示的数值与我们输入的面积数值一样，如下图动画所示：

面积测量
