AUTOCAD——坐标引线标注

绘制自动显示坐标位置的引线标注

执行方式

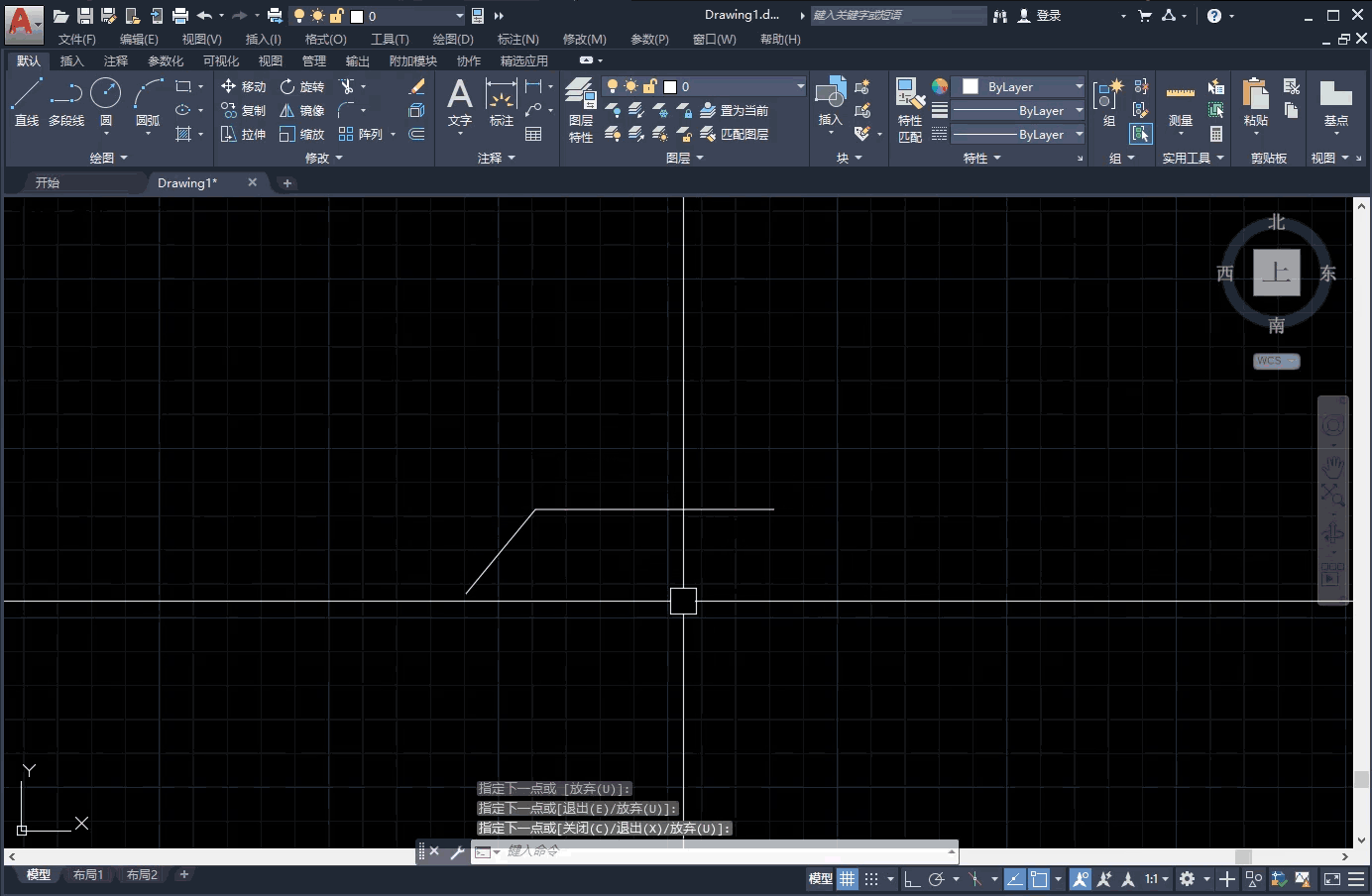

1.输入直线命令“LINE”（快捷键：L）使用直线绘制引线线段。

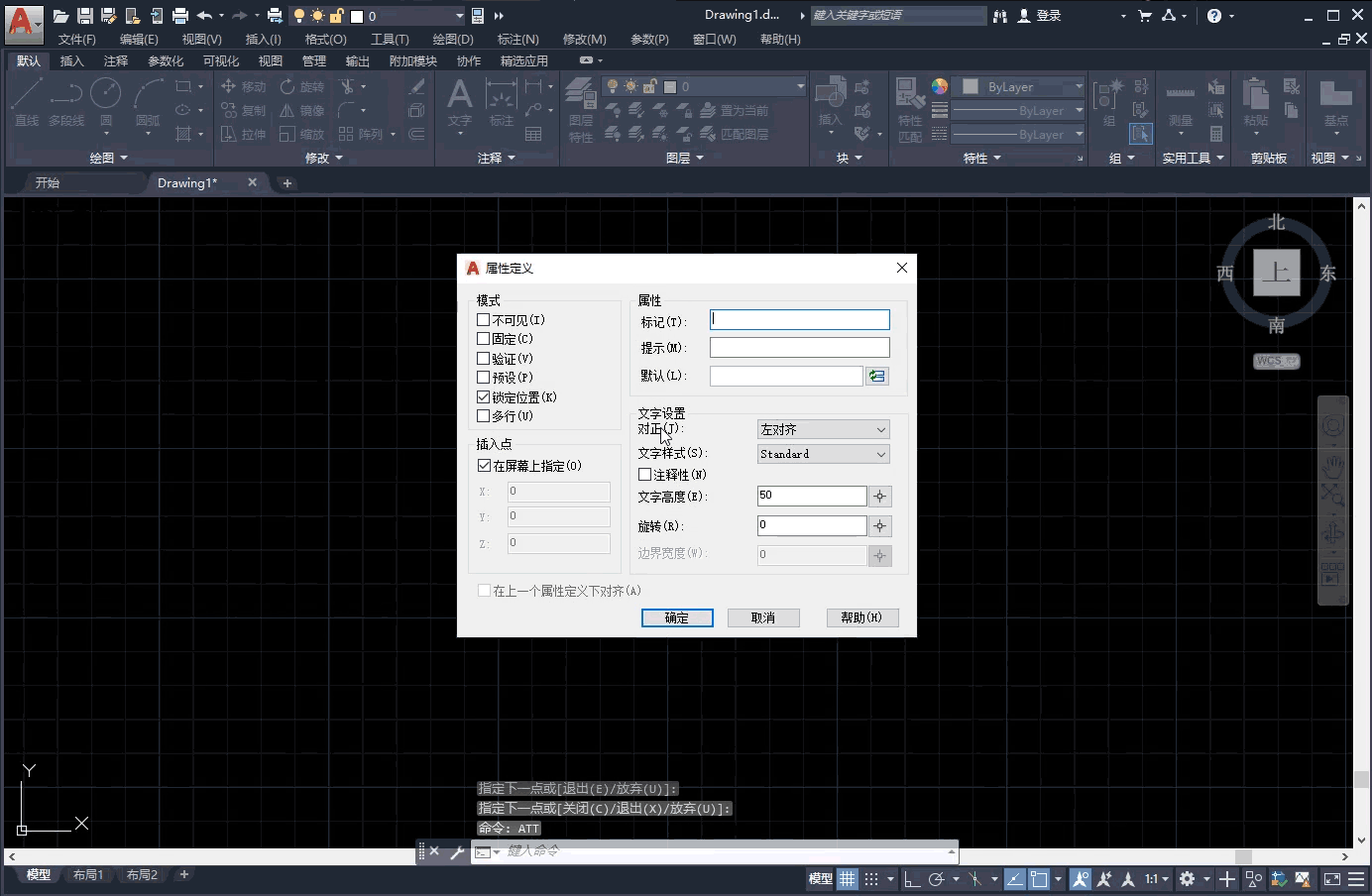

2.输入定义属性命令“ATTDEF”（快捷键：ATT）或者打开菜单栏，点击“绘图——块——定义属性”（块的属性定义：给某个对象赋予一个属性值，并通过创建块或者写块命令使属性值和对象形成一个整体，这个属性值即为块的属性定义，如给标高符号赋予标高值属性后再创建块，即可得到不同标高值的标高。）

3.在“属性定义——属性——标记、默认”里都填入“X=”然后点击“确定”，再将其放置在合适位置。（若显示标记过小，可在“属性定义——文字设置——文字高度”修改。）

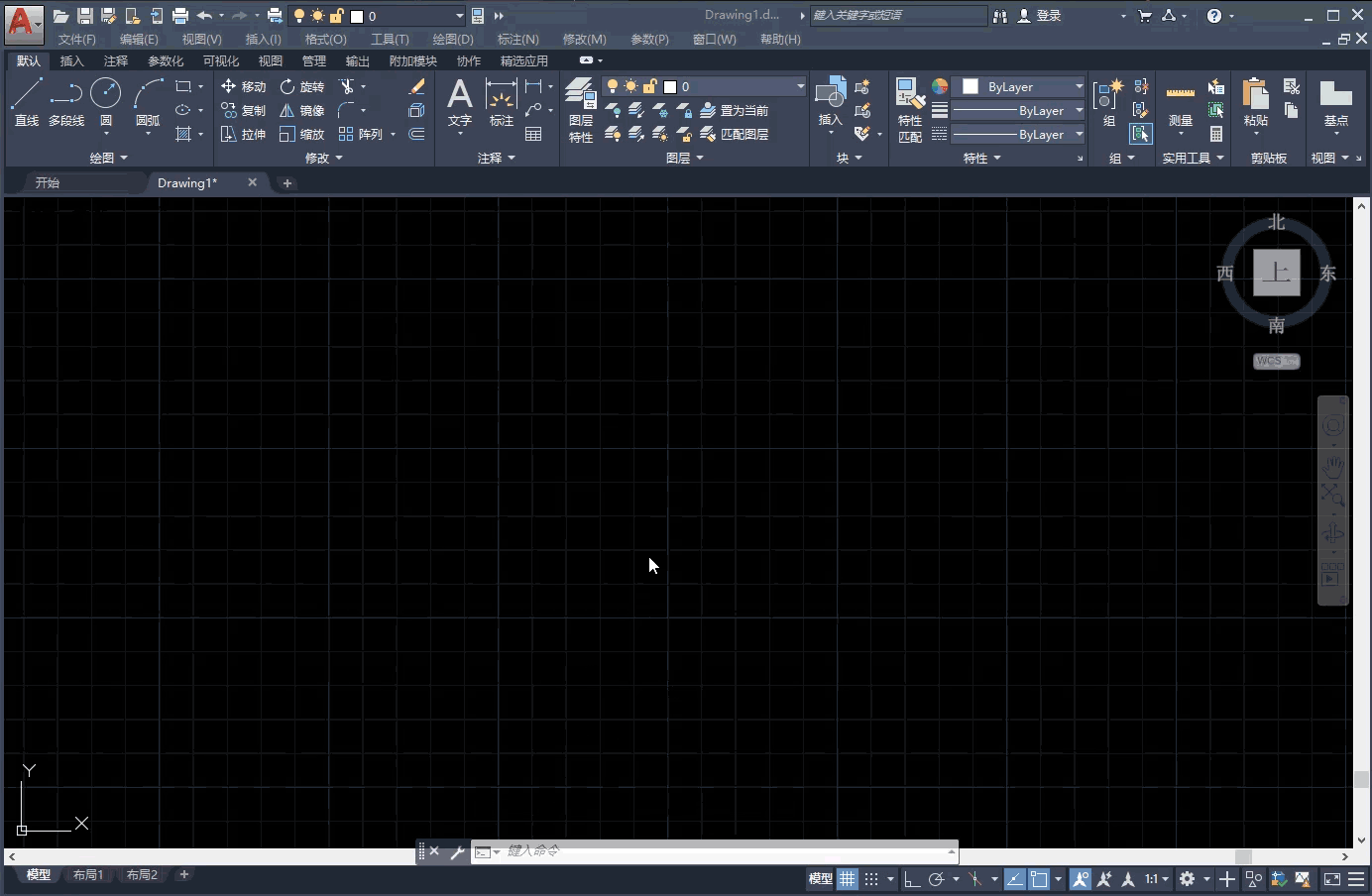

4.同上操作制作块“Y=”或者输入复制命令“COPY”（快捷键：CO）复制并双击块“X=”，修改属性定义为“Y=”。
