将Excel表格导入CAD中。
执行方式

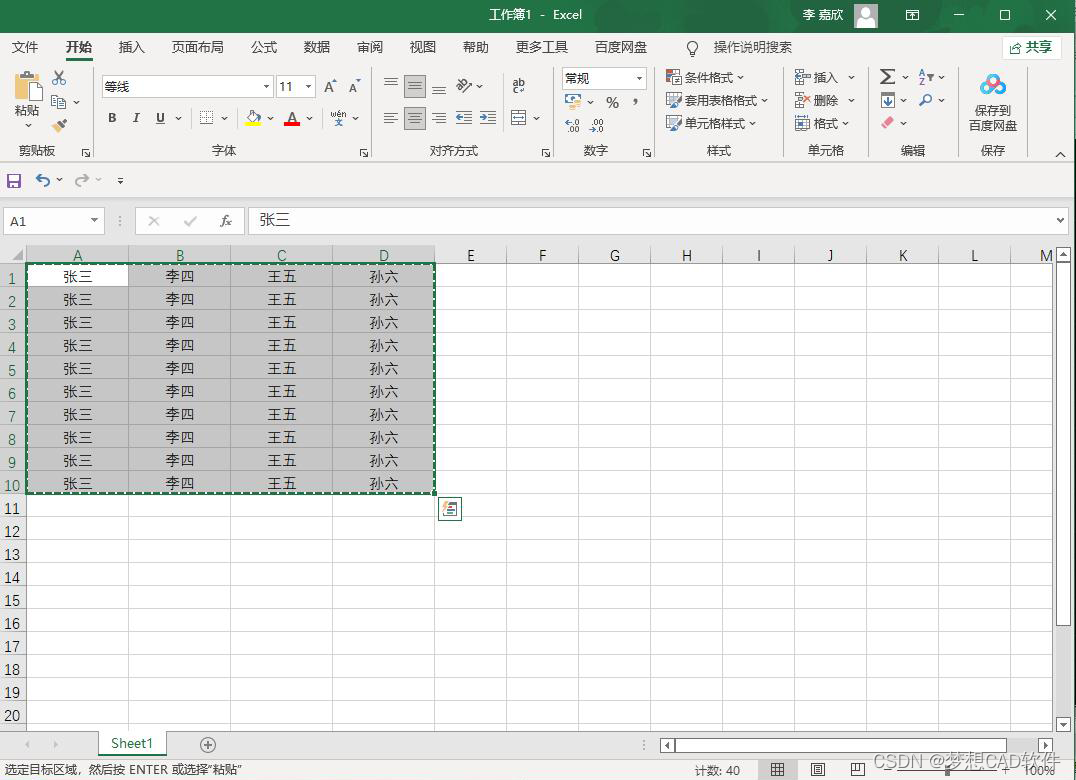

1.选择要复制的Excel表格,按住“Ctrl+C”复制表格。
复制表格

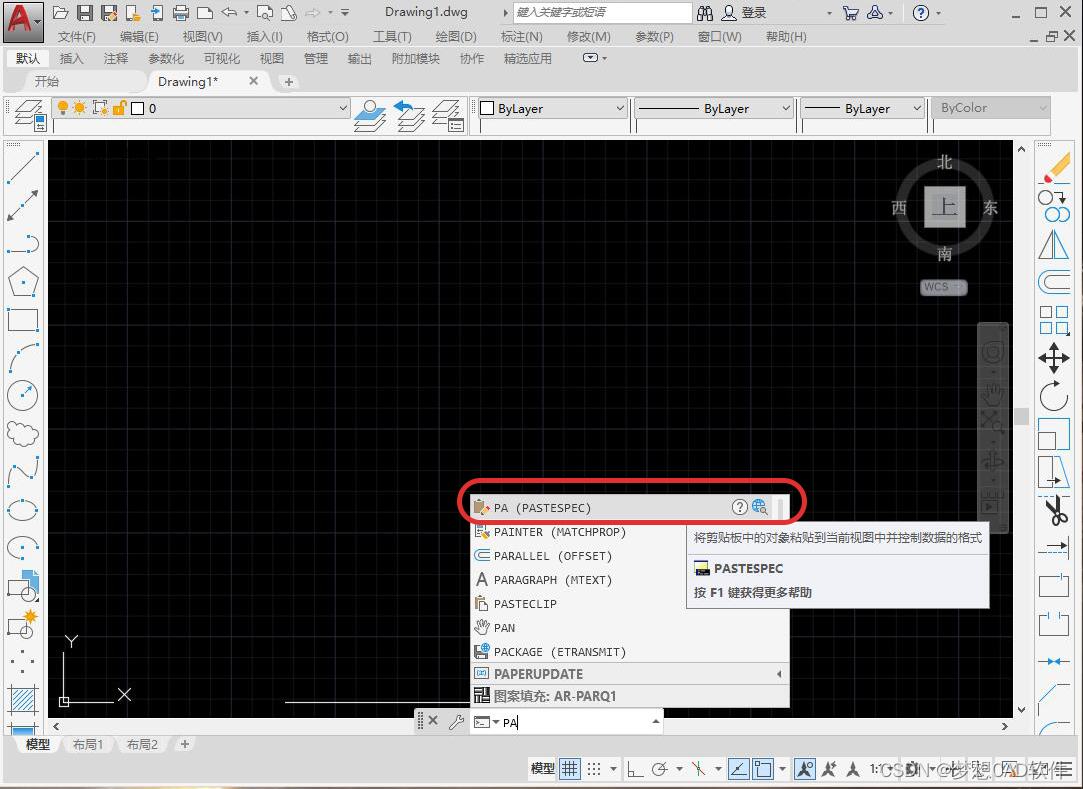

2.回到CAD界面,输入剪切板粘贴命令“PASTESPEC”(快捷键:PA),按下空格键。
剪切板粘贴命令

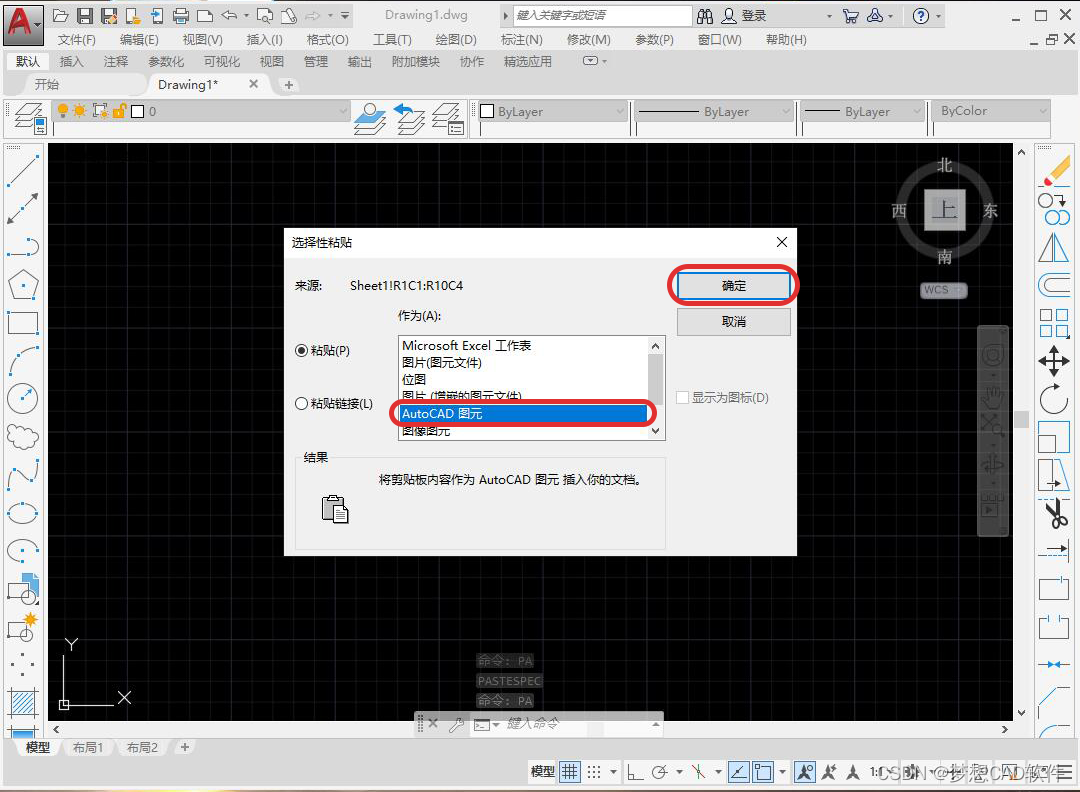

3.弹出的“选择性粘贴”面板中,选择“AutoCAD图元”,再点击确定。
选择性粘贴面板

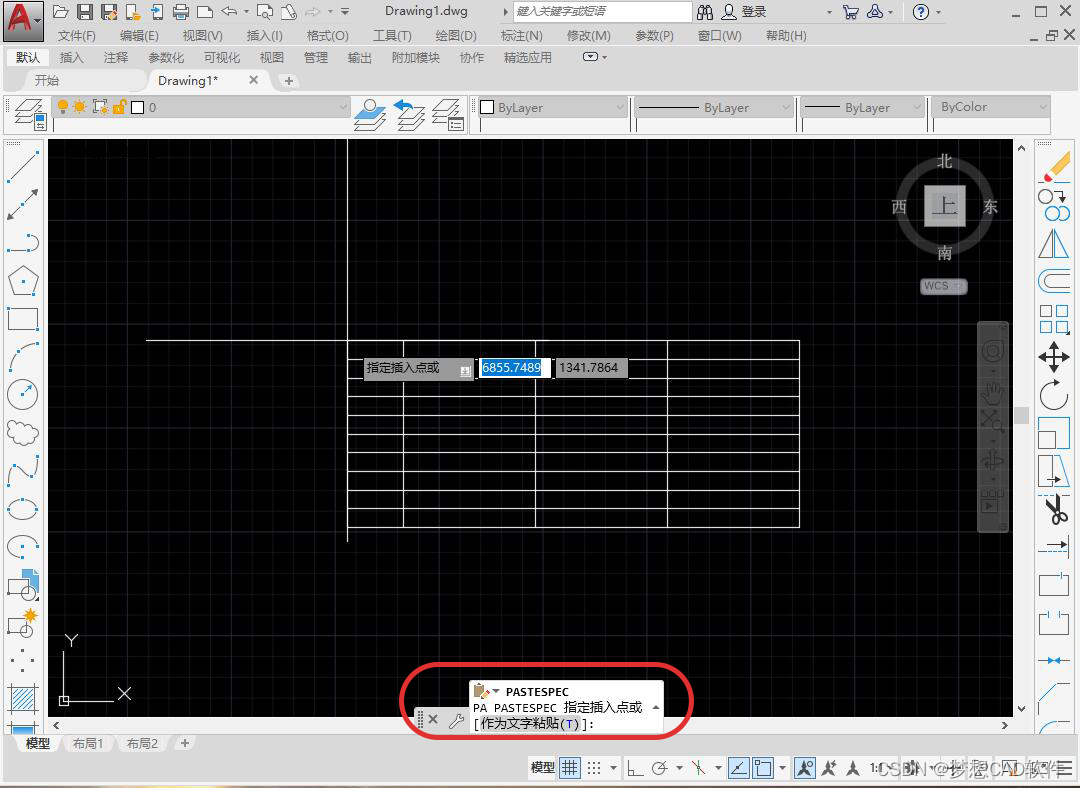

4.接着根据提示,指定表格插入点,鼠标左键点击确定,表格导入完成,点击表格可以对其进行编辑。
指定表格插入点

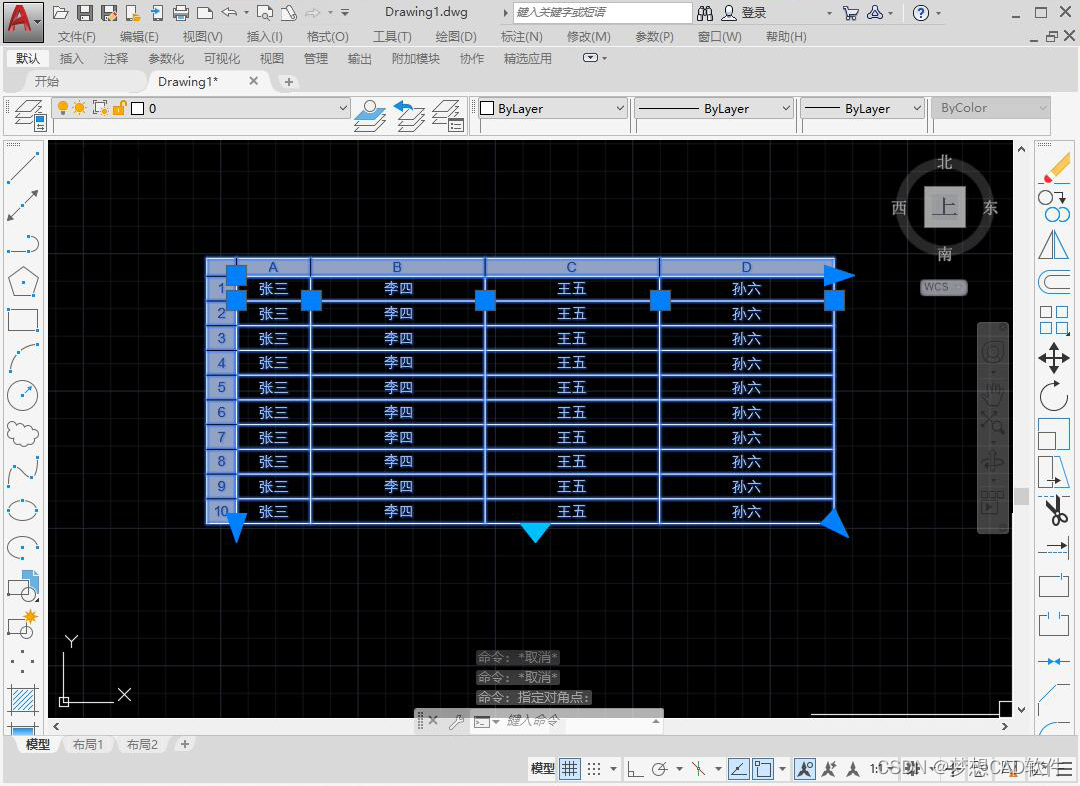

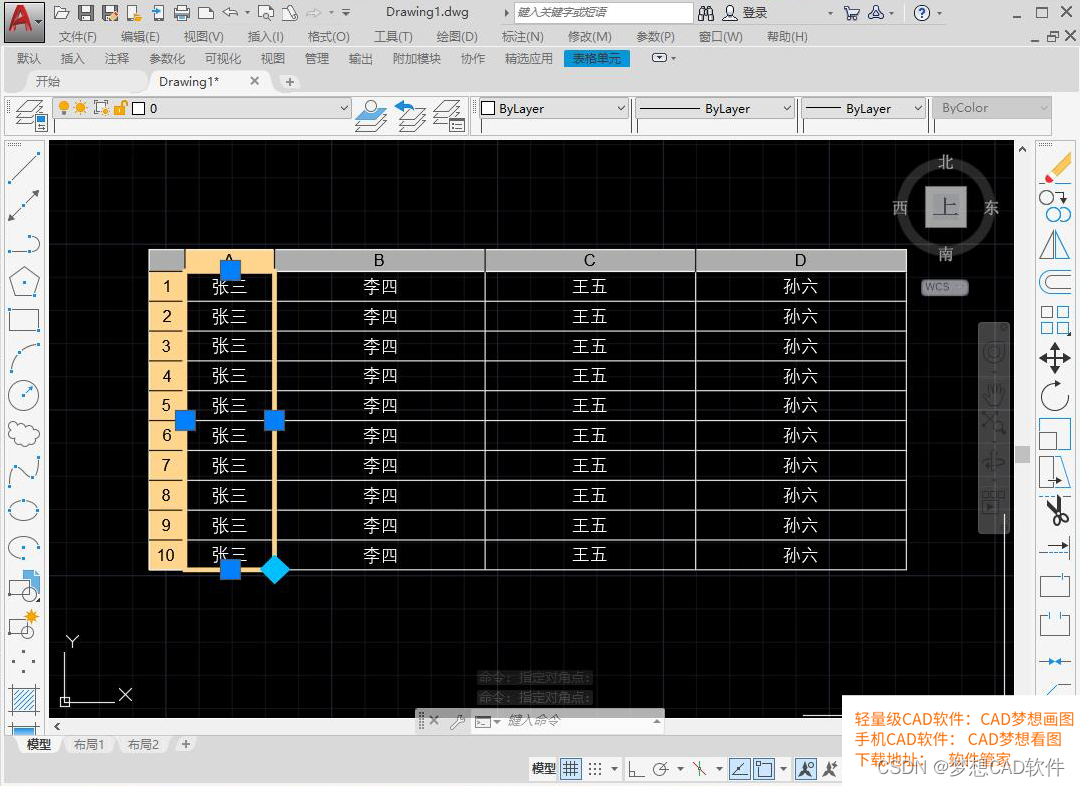

表格导入完成
进行编辑
我们来说一下在CAD梦想画图软件中的两种合并对象的方式。
操作工具
操作系统:Windows10
CAD软件:CAD梦想画图
线段合并
步骤
1.如下图所示五角星现在的每条线段都是单独的对象:
五角星线段

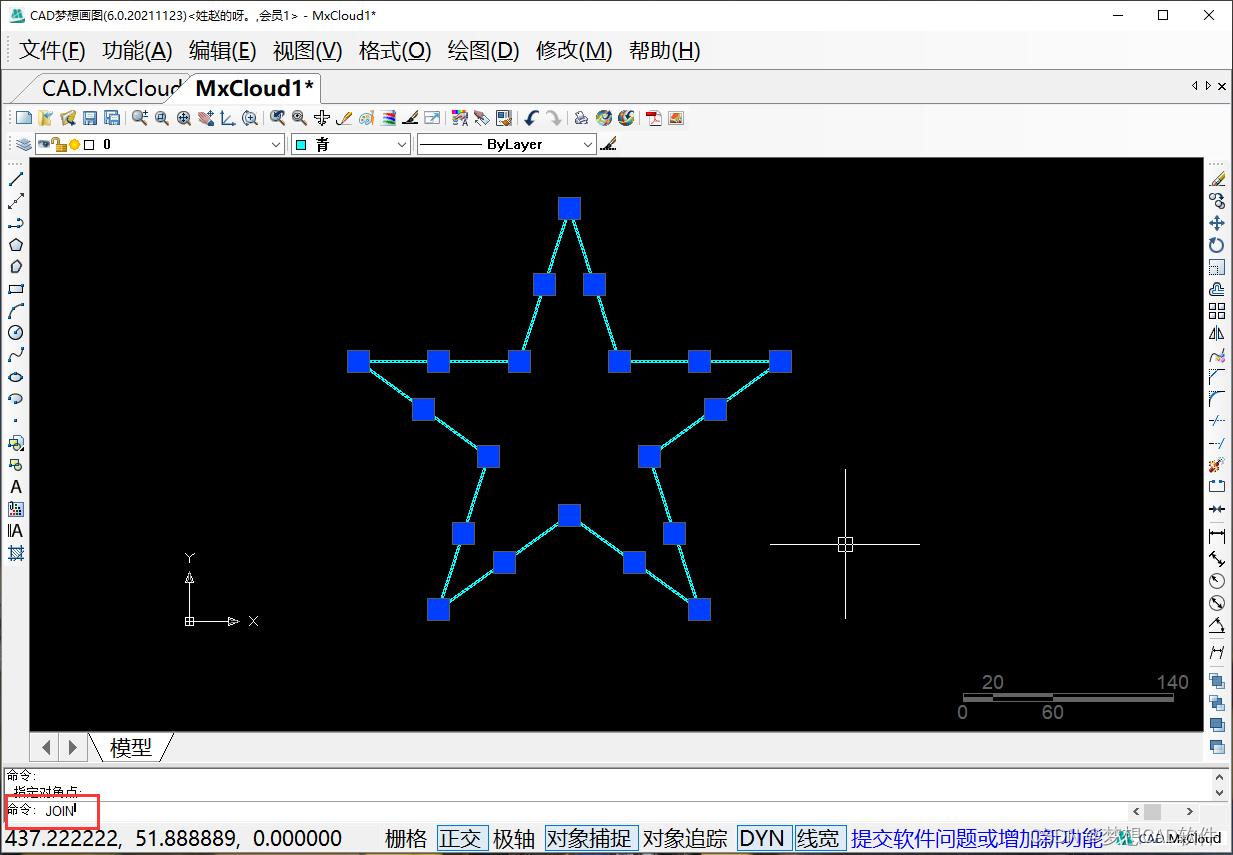

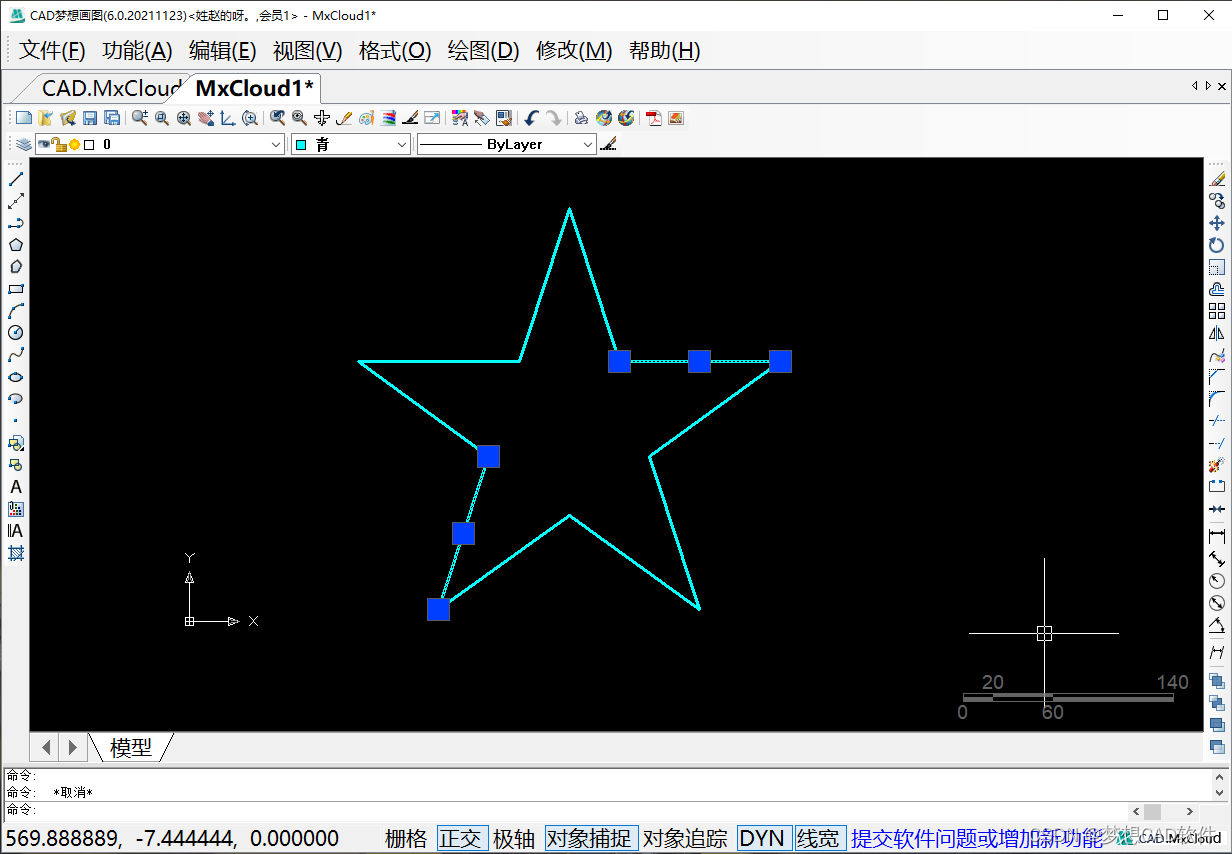

2.我们框选全部的对象然后输入合并快捷键(JOIN),如下图所示:
框选全部对象
3.输入命令后按enter键对象就被合并成一个对象了,如下图所示:
线段合并完成
图案合并
步骤

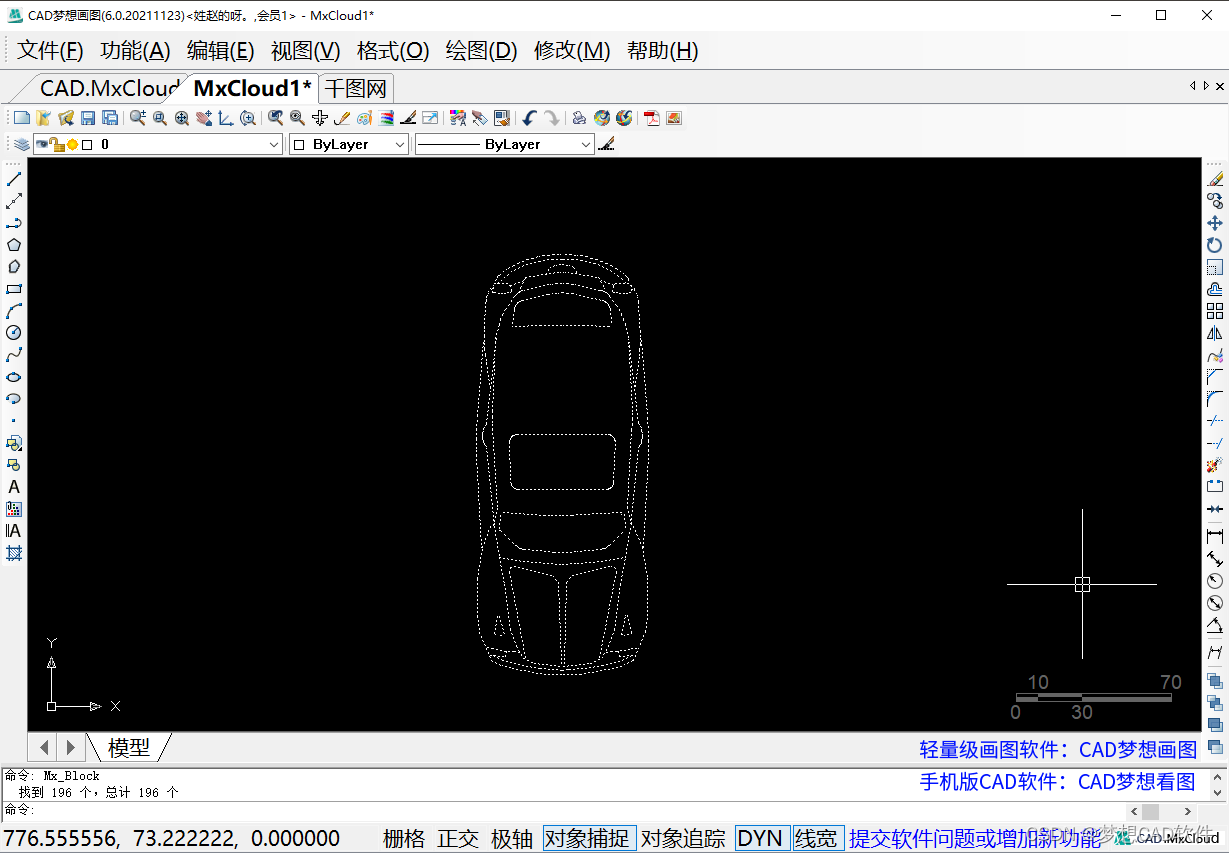

1.如下图所示我们需要把这个车子平面的每条线段合并在一起:
小车

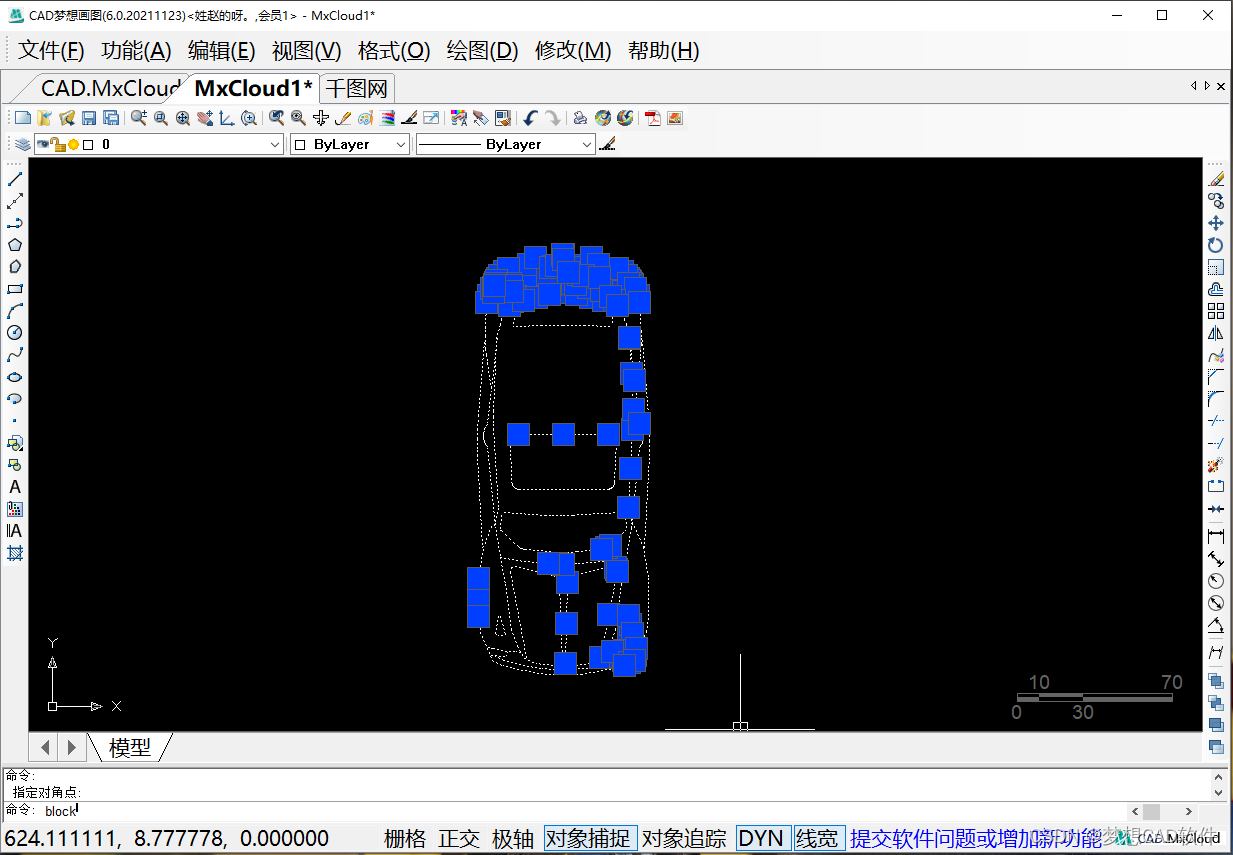

2.我们还是一样先框选全部的对象,然后输入创建块(BLOCK)命令,如下图所示:

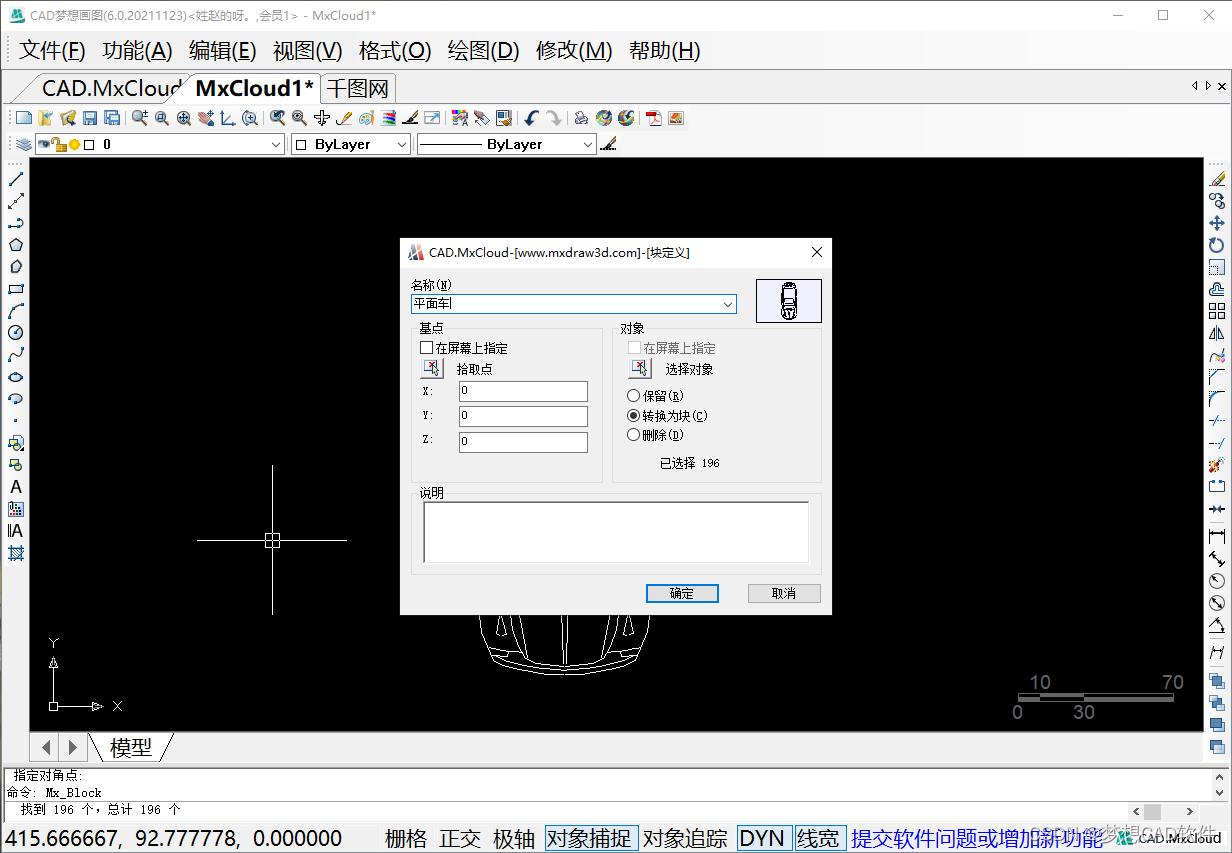

3.接着会弹出块定义对话框,参数如下设置,如下图所示:
块定义参数设置
4.设置完成后按确定即可,这时候对象就是一个整体了,如下图所示:
图案合并完成
