本文介绍了在CAD梦想画图软件中如何将插入的块设置为分解状态，以及详细步骤教您绘制五瓣花。首先创建并插入块，通过勾选‘分解’选项实现块的分解。接着，通过绘制半径为60的圆、直径为30的圆，使用偏移、环形阵列等命令，逐步绘制出五瓣花的形状。最后，利用修剪和圆角命令完善细节，完成五瓣花的绘制。

摘要生成于 C知道，由 DeepSeek-R1 满血版支持，前往体验 >

CAD梦想画图中如何使插入的块为分解状态？

执行方式

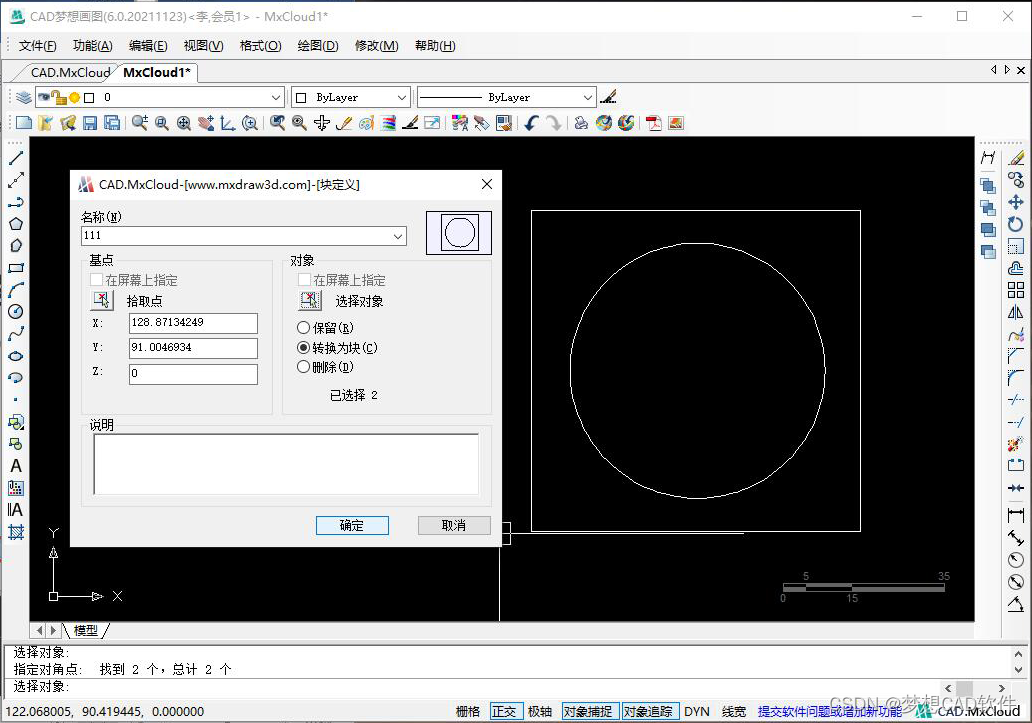

1.首先在CAD梦想画图中，创建一个块。

创建块
在这里插入图片描述

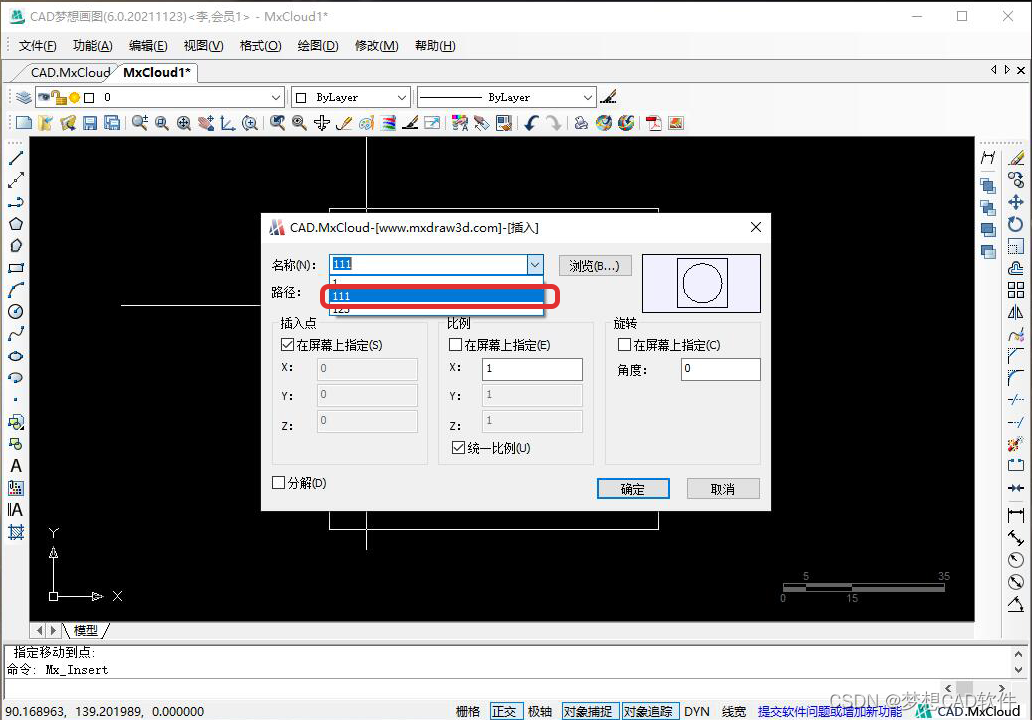

2.再选择菜单栏中“绘图——插入块”，弹出的插入对话框中，选择要插入块的名称。

选择名称
在这里插入图片描述

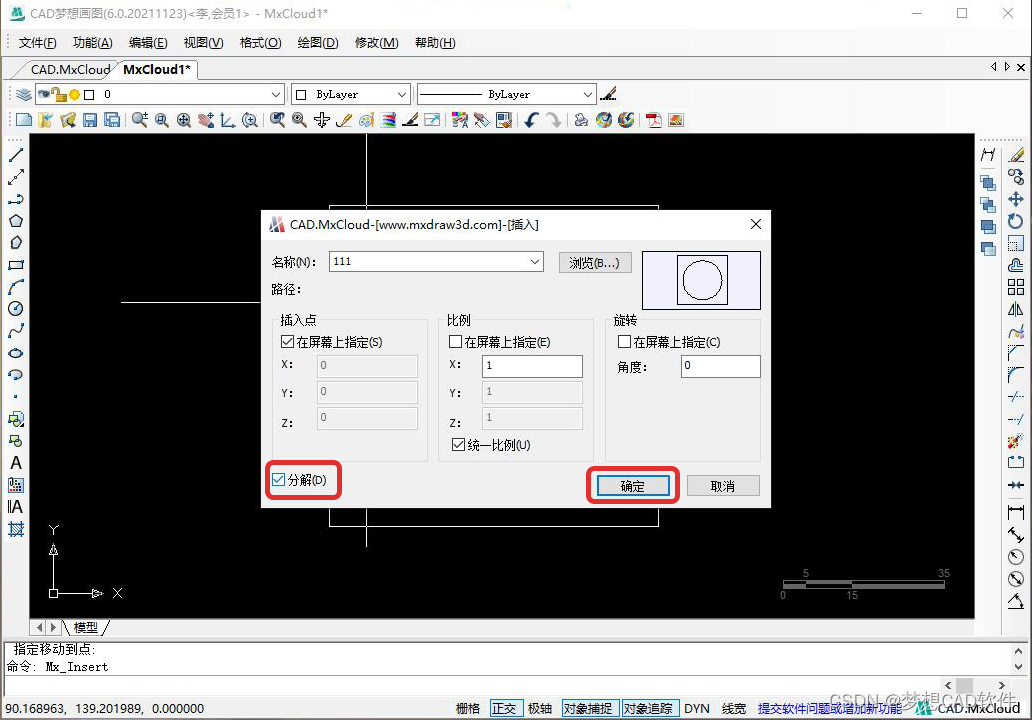

3.再勾选左下角“分解”选项，然后点击确定，再指定其插入点，此时插入的块为分解状态。

分解选项
在这里插入图片描述

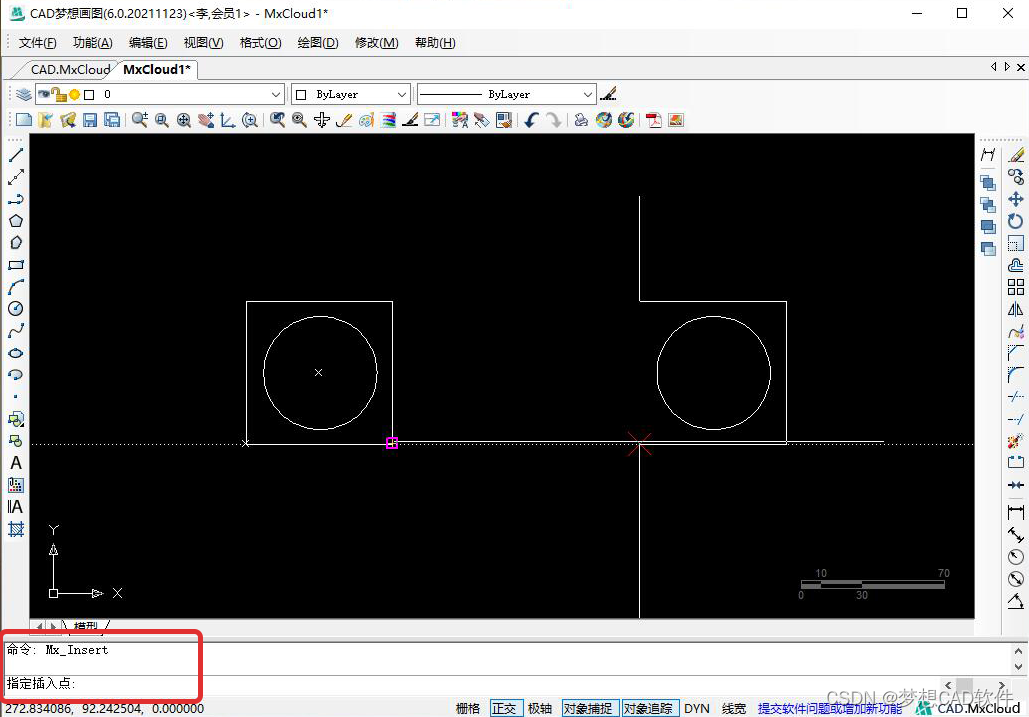

插入点
在这里插入图片描述

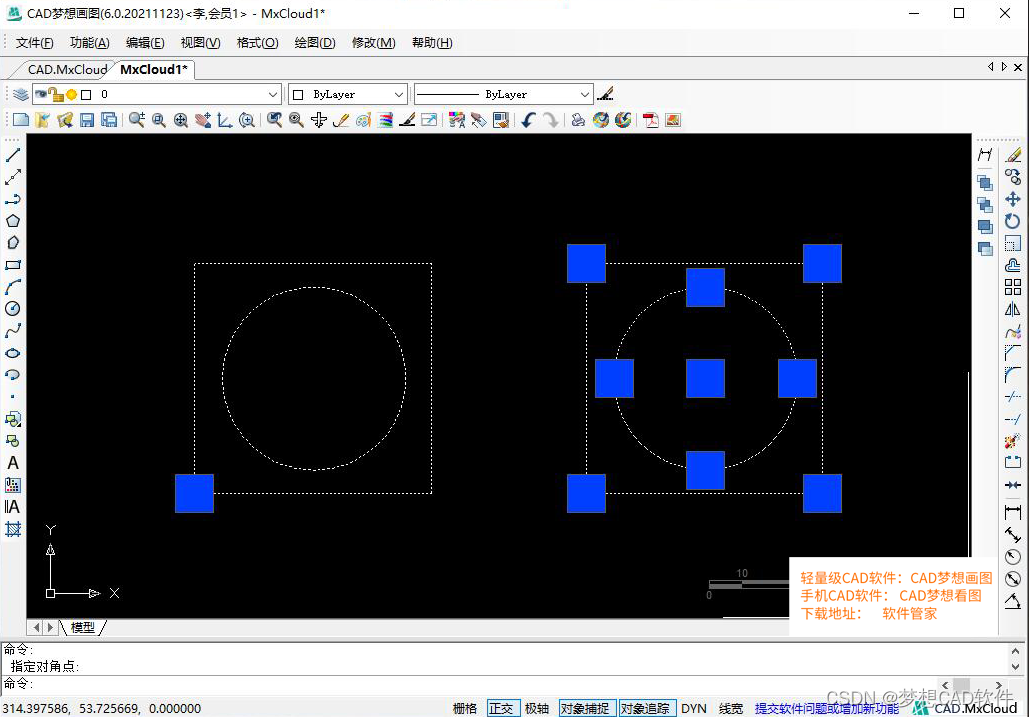

分解状态
在这里插入图片描述

文章出自：CAD梦想画图官网

CAD梦想画图中如何绘制五瓣花？

操作步骤

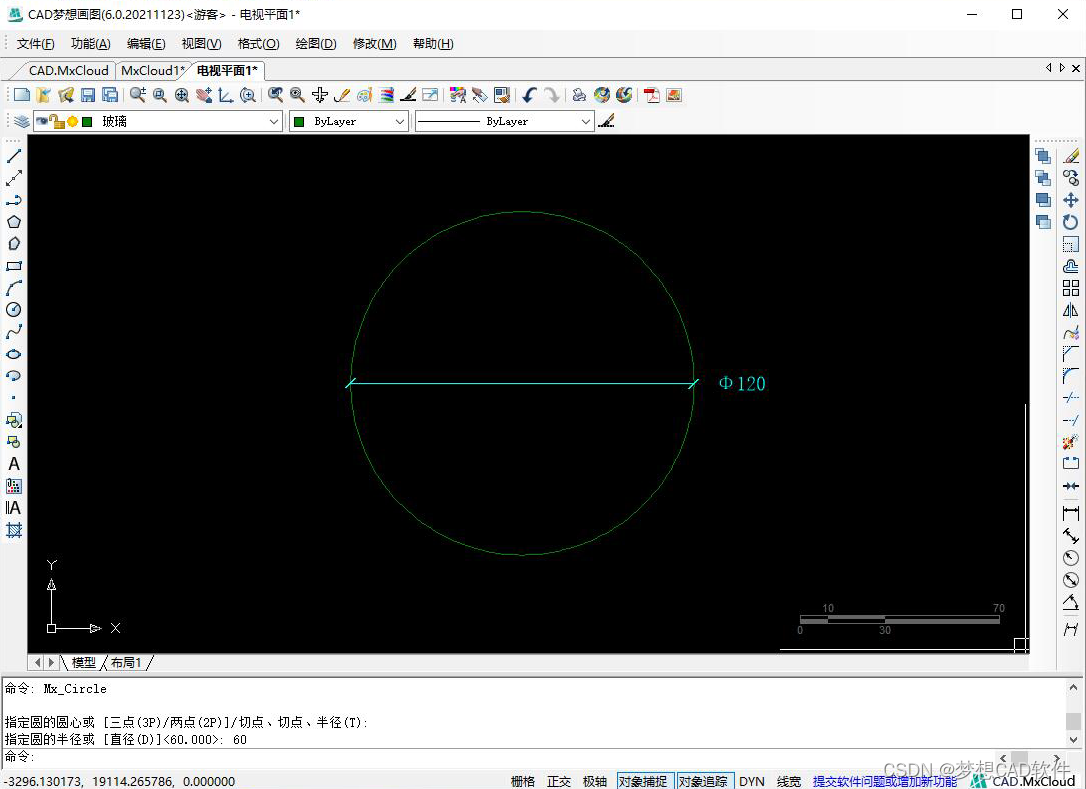

1.首先绘制一个半径为60的圆，并绘制一条直径标注。

半径为60的圆
在这里插入图片描述

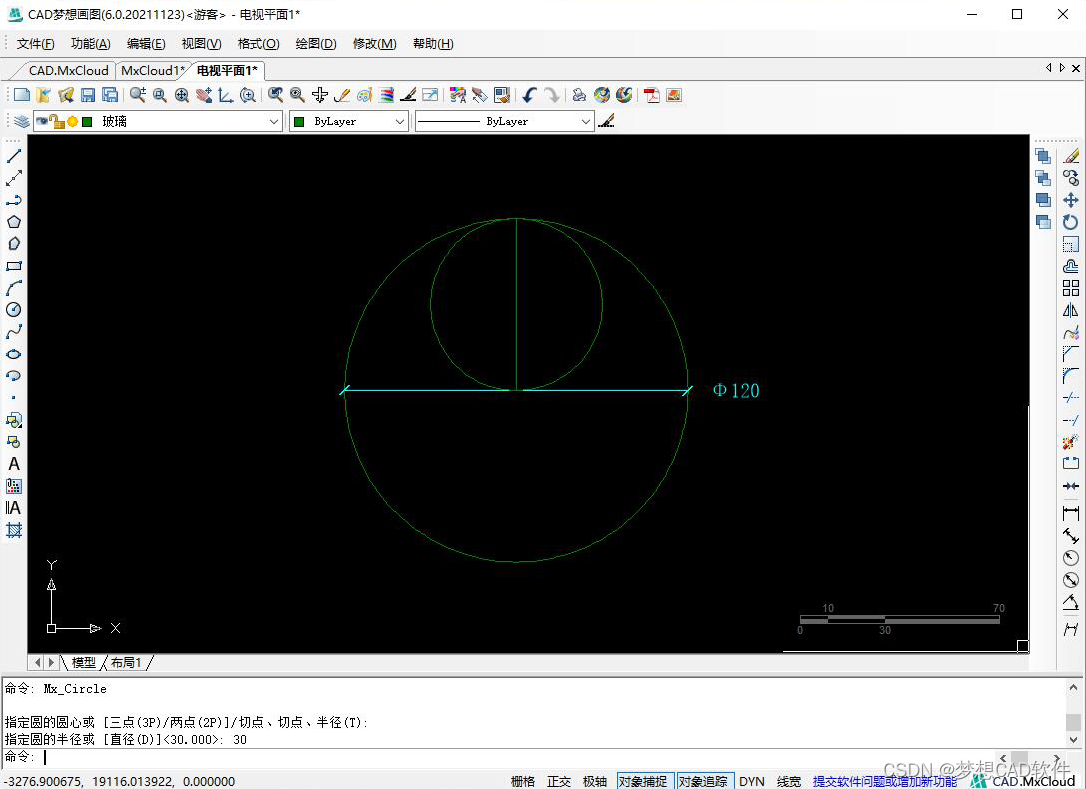

2.从圆心画一条直线垂直于直径标注线，以该直线中点为圆心，绘制一个直径为30的圆。

直径为30的圆
在这里插入图片描述

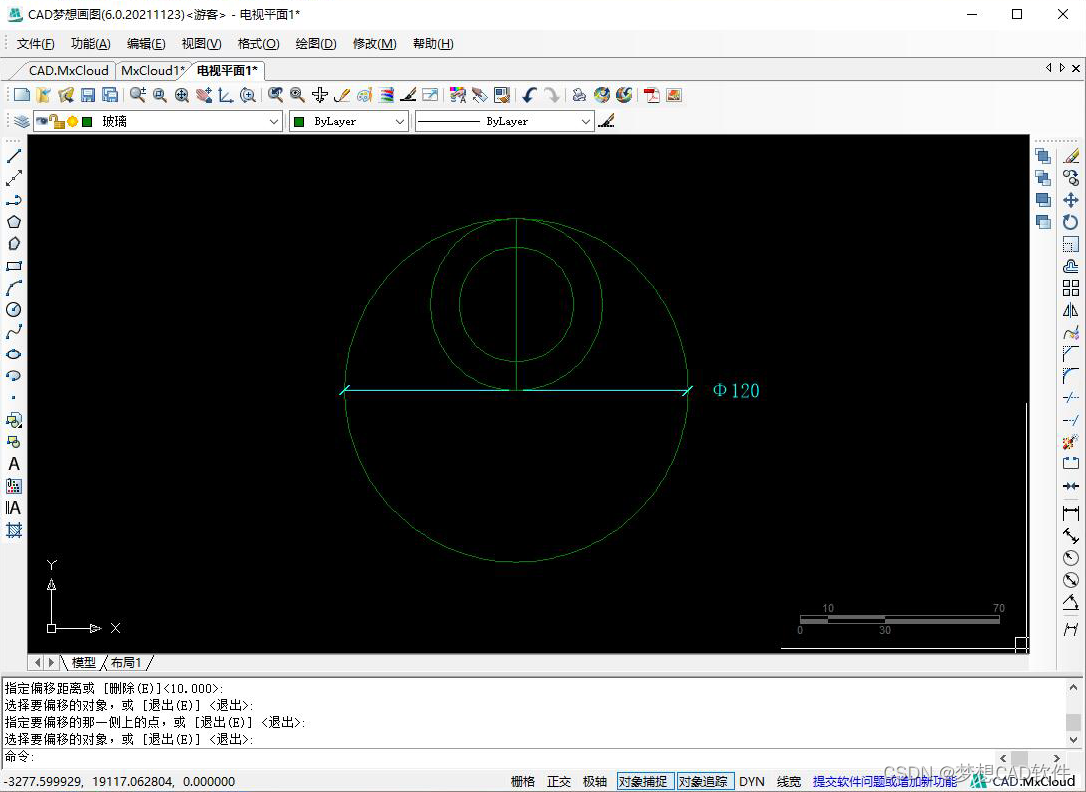

3.使用偏移命令将直径为30的圆向内偏移10的距离。

偏移10的距离
在这里插入图片描述

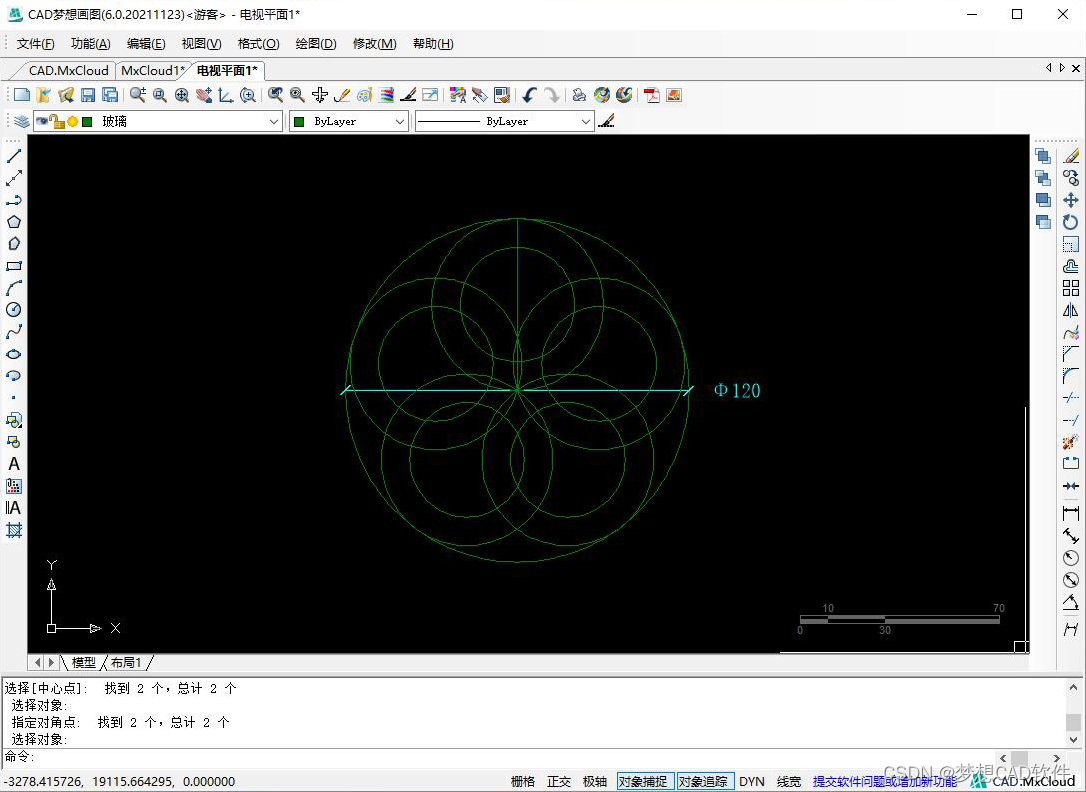

4.选定两个圆，使用环形阵列命令，并输入项目数目为5。

环形阵列命令
在这里插入图片描述

环形阵列效果
在这里插入图片描述

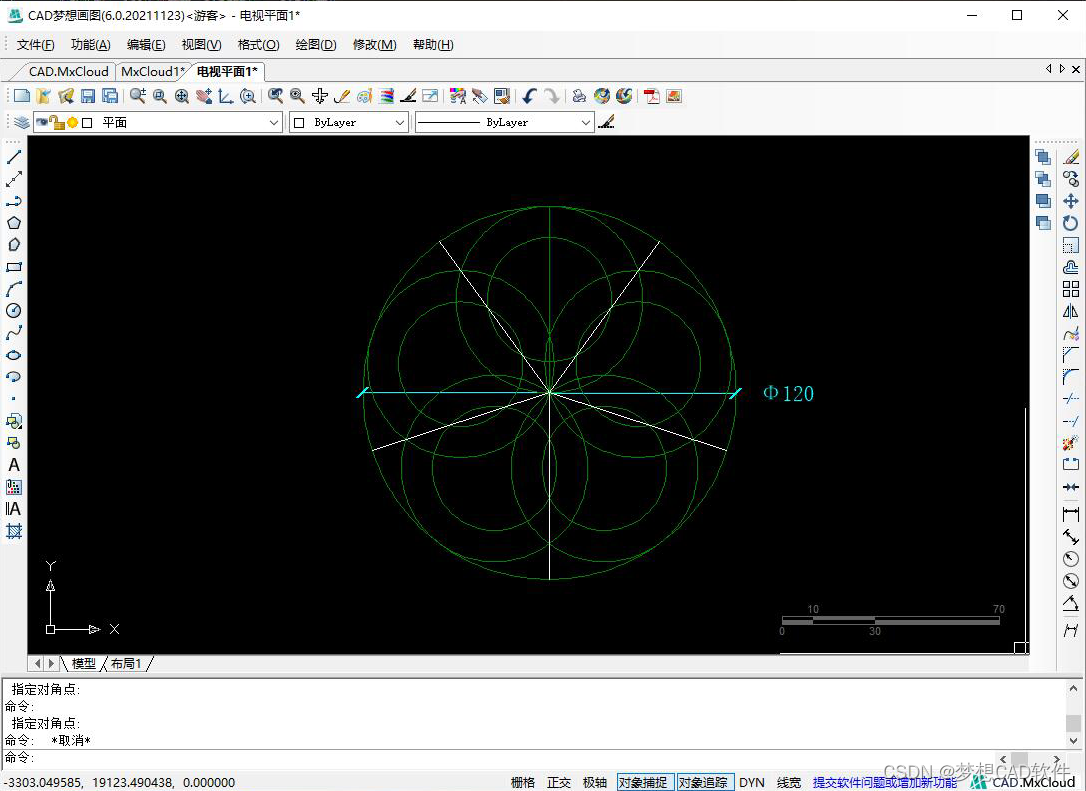

5.用直线从圆心开始，将两个内圆相接的点连接，并延伸至直径为120的大圆边上，依次画五条直线，效果如下图：

五条直线
在这里插入图片描述

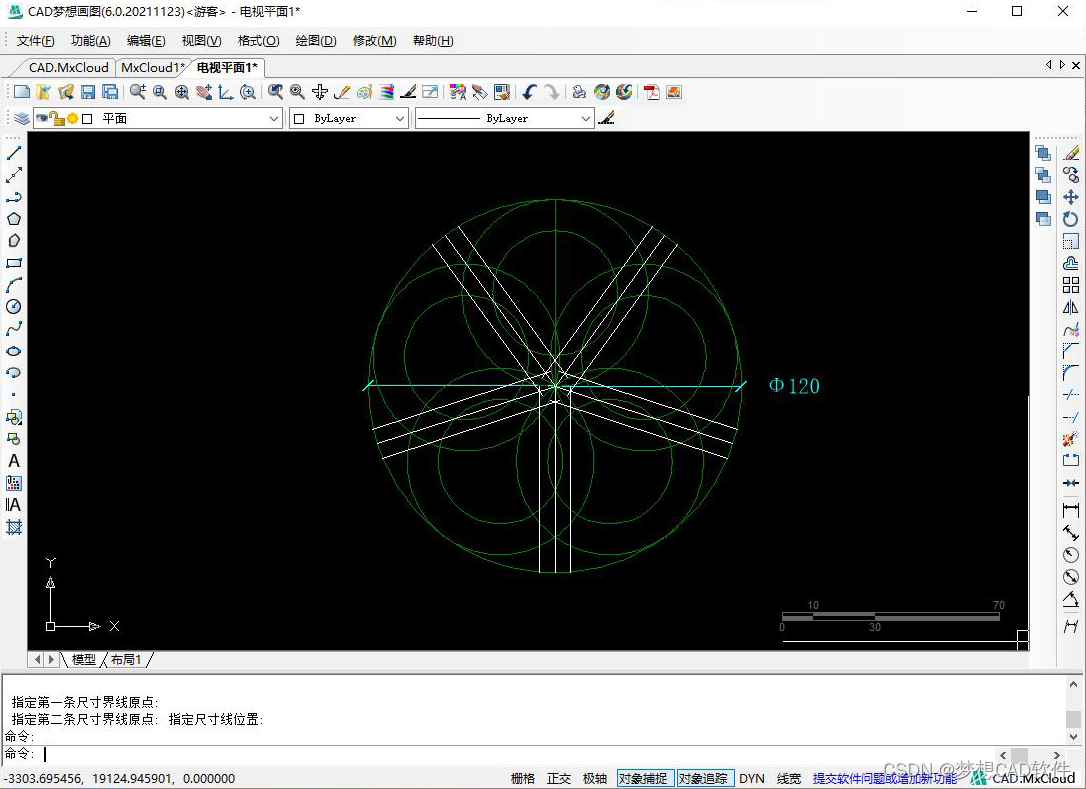

6.接着将画好的线向左右各偏移5的距离。

偏移5的距离
在这里插入图片描述

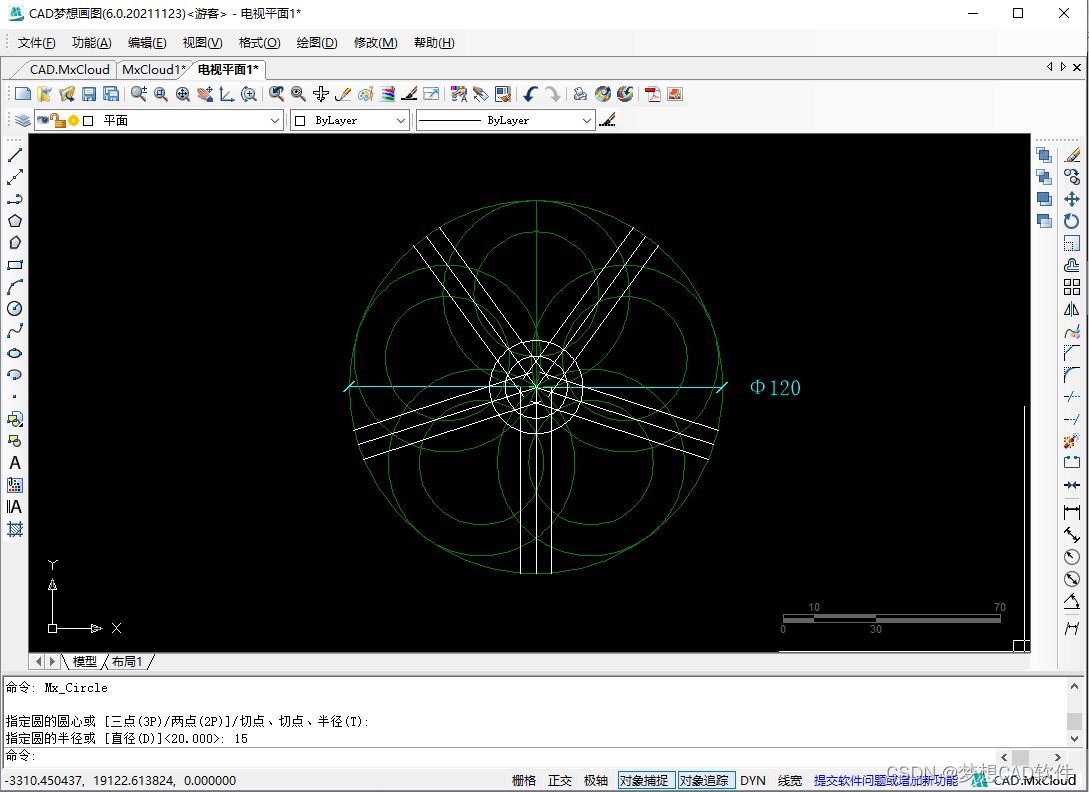

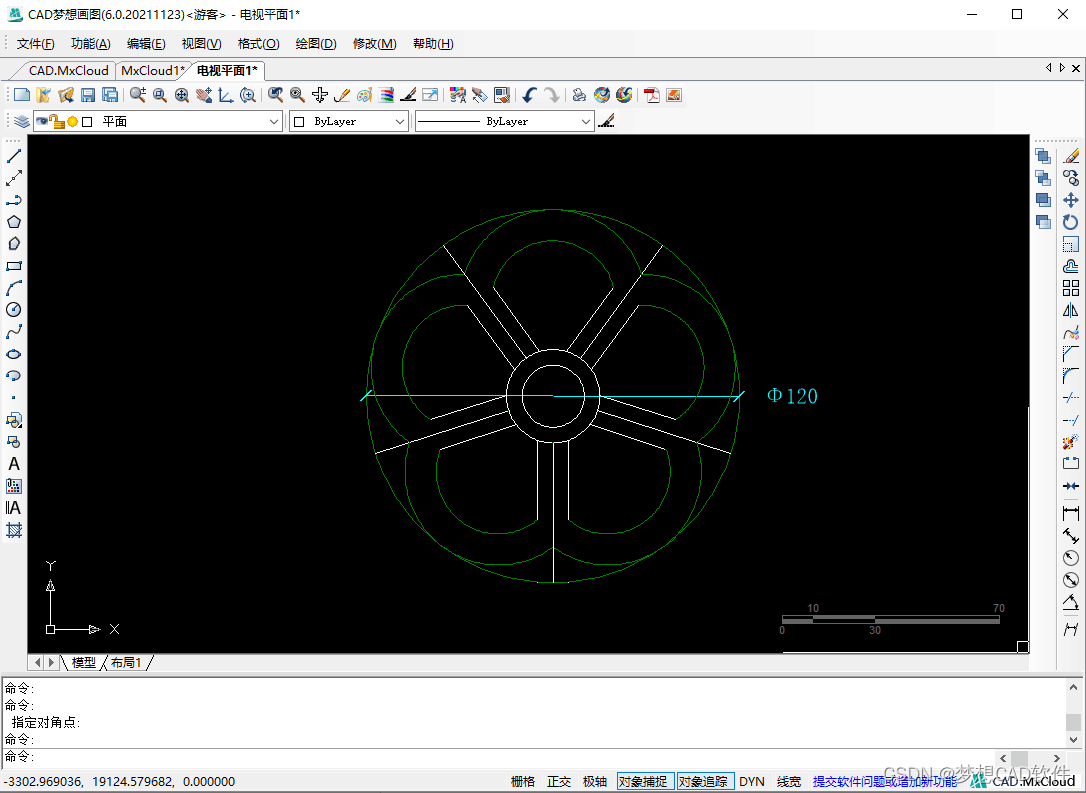

7.以大圆圆心，绘制一个直径为10与一个直径为15的圆。

直径为10和15的圆
在这里插入图片描述

8.然后对图形进行修剪，修剪后效果如下：

修剪效果
在这里插入图片描述

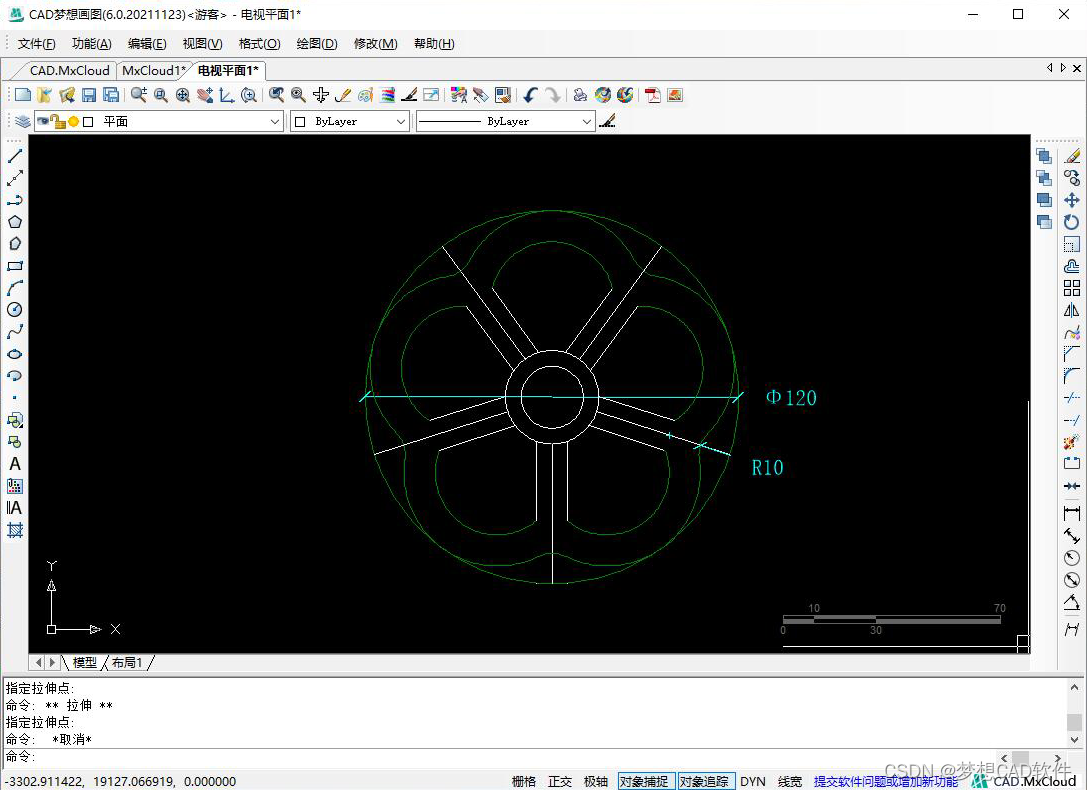

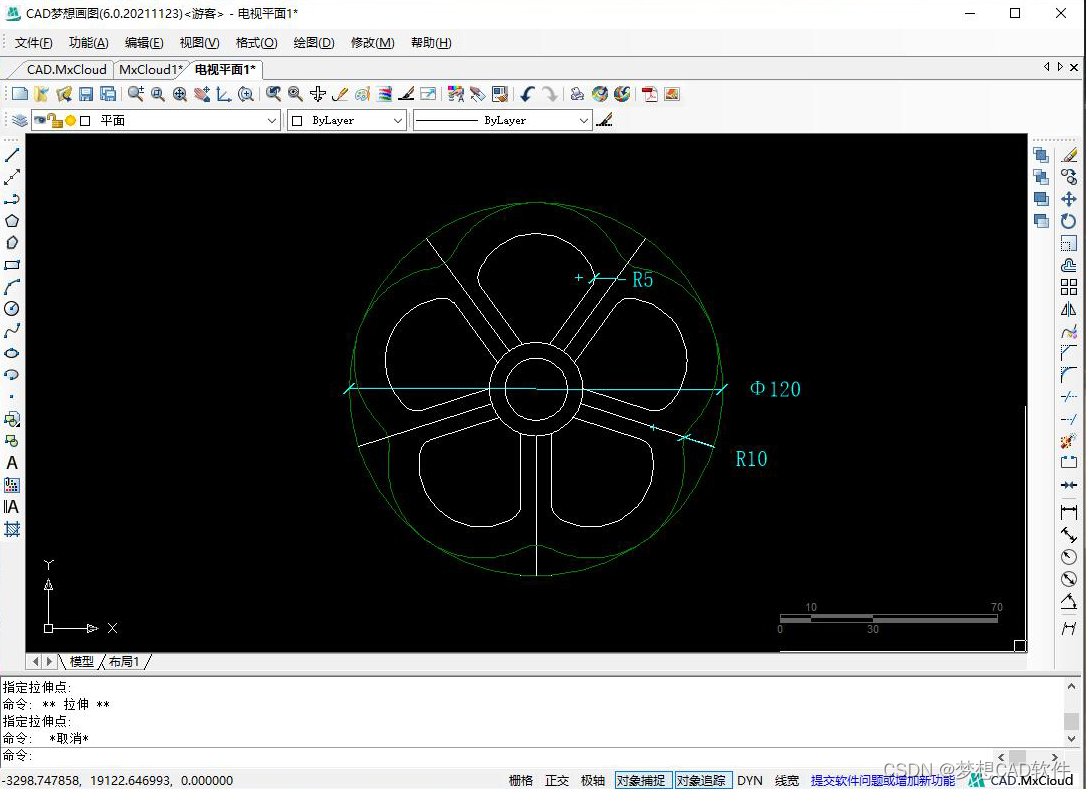

9.使用圆角命令，使花瓣图形变得流畅。外花瓣使用圆角半径为10，内花瓣使用圆角半径为5，然后给花瓣换个颜色，绘制完成。

圆角半径为10
在这里插入图片描述

圆角半径为5
在这里插入图片描述

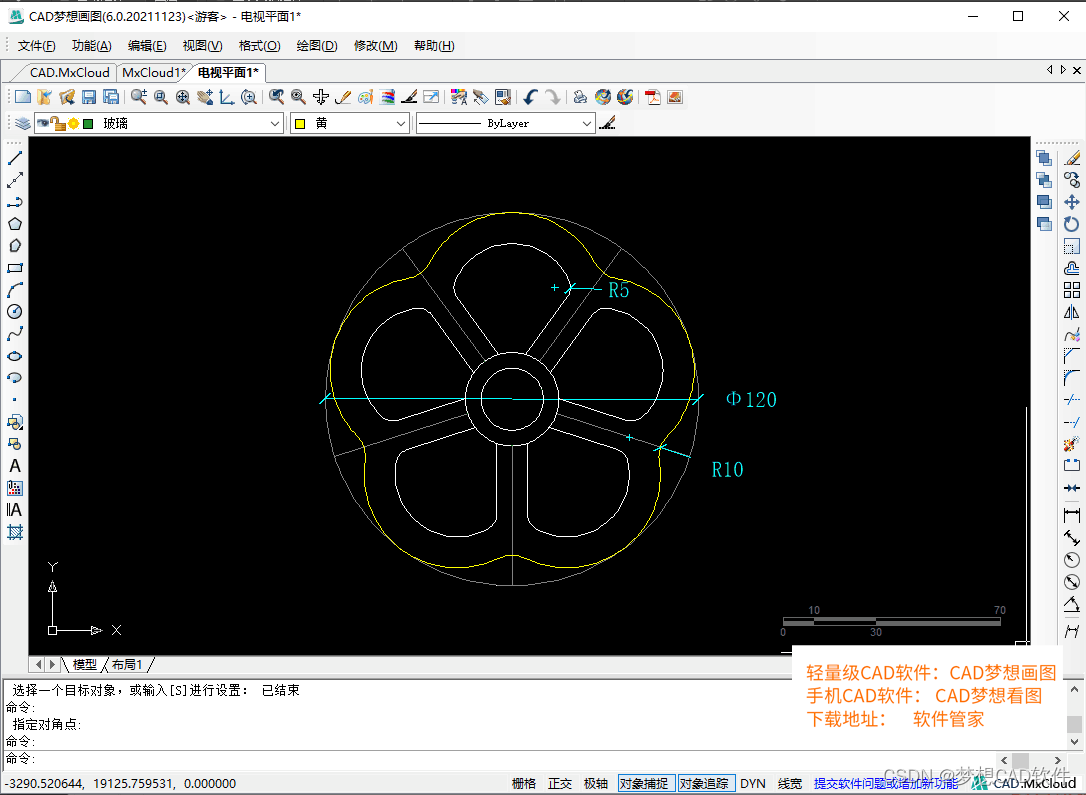

绘制完成

在这里插入图片描述
