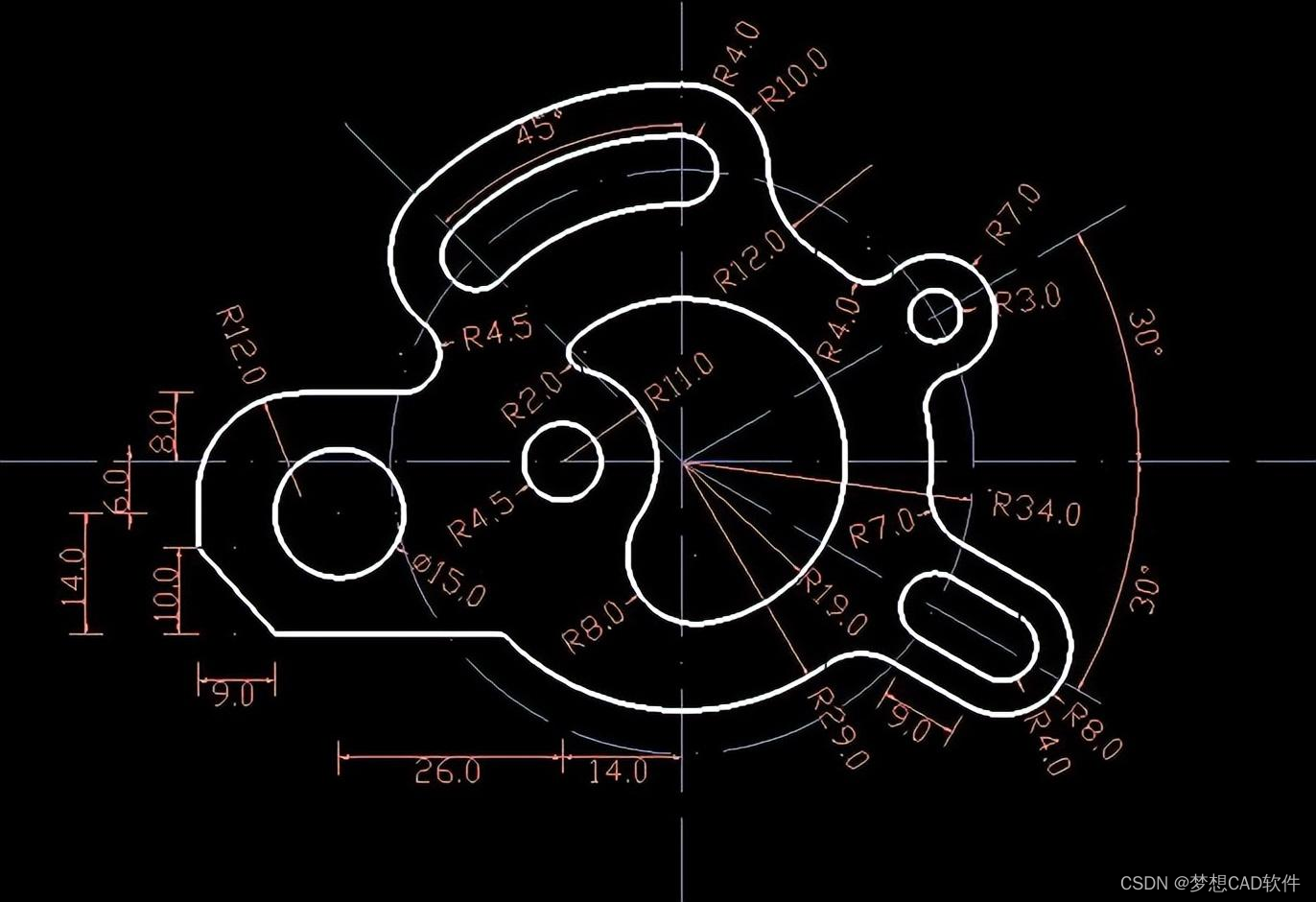

用CAD梦想画图练习绘制下列机械零件平面图，目标图案如下：

目标图案
在这里插入图片描述

操作工具

操作系统：Windows10

CAD制图软件：CAD梦想画图（轻量级CAD，国产CAD软件）

步骤

1.首先打开CAD画图软件，调整合适的画图参数。

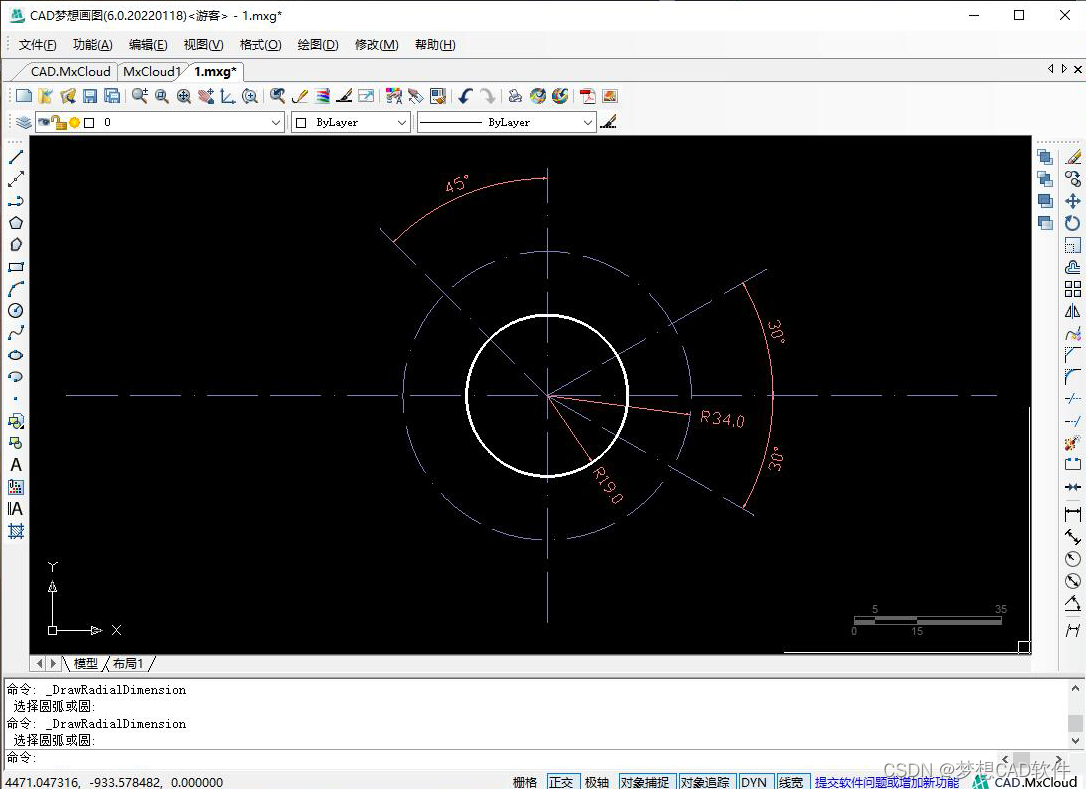

2.绘制下列辅助线，在中心辅助线交点，绘制一个半径为19的圆形。

半径为19的圆形
在这里插入图片描述

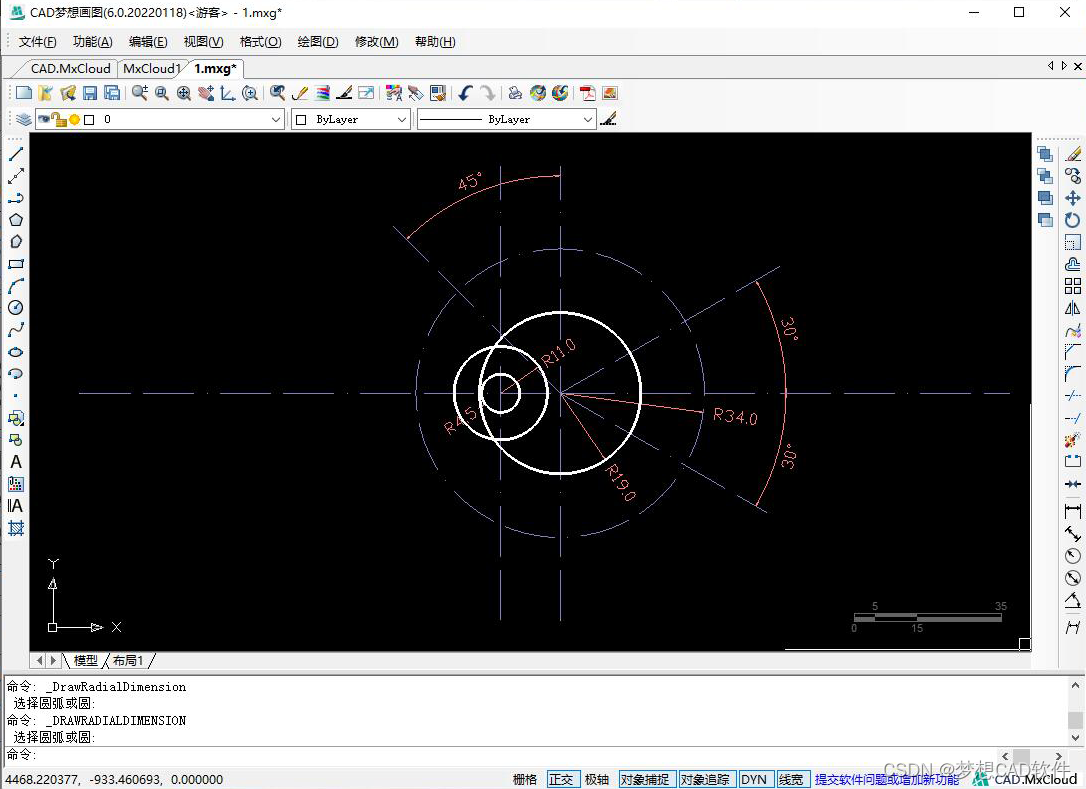

3.将纵向辅助线向左偏移14的距离，接着在偏移后的辅助线段与横向辅助线交点处，绘制一个半径为4.5和半径为11的同心圆。

同心圆
在这里插入图片描述

4.修剪掉多余部分，并且使用倒圆角命令，将半径为19的圆形与半径为11的圆形相交处进行倒圆角，上方倒圆角半径设置为2，下方倒圆角设置为8,。倒圆角效果如下：

倒圆角效果
