今天的CAD练习题很简单

我们今天要练习绘制的CAD图案很简单，接下来我们用CAD制图软件给大家演示下列图形的绘制过程：

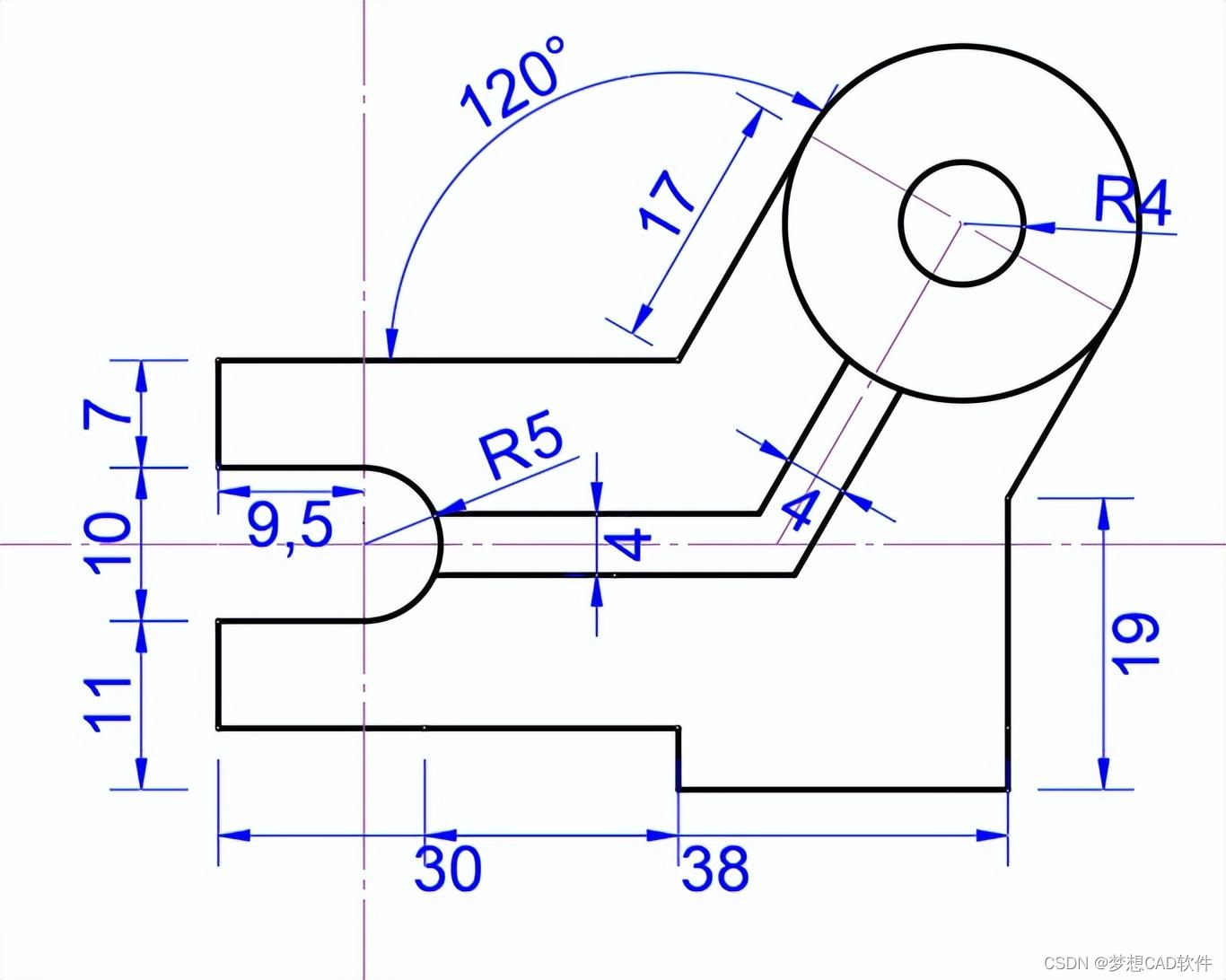

目标图案

操作步骤

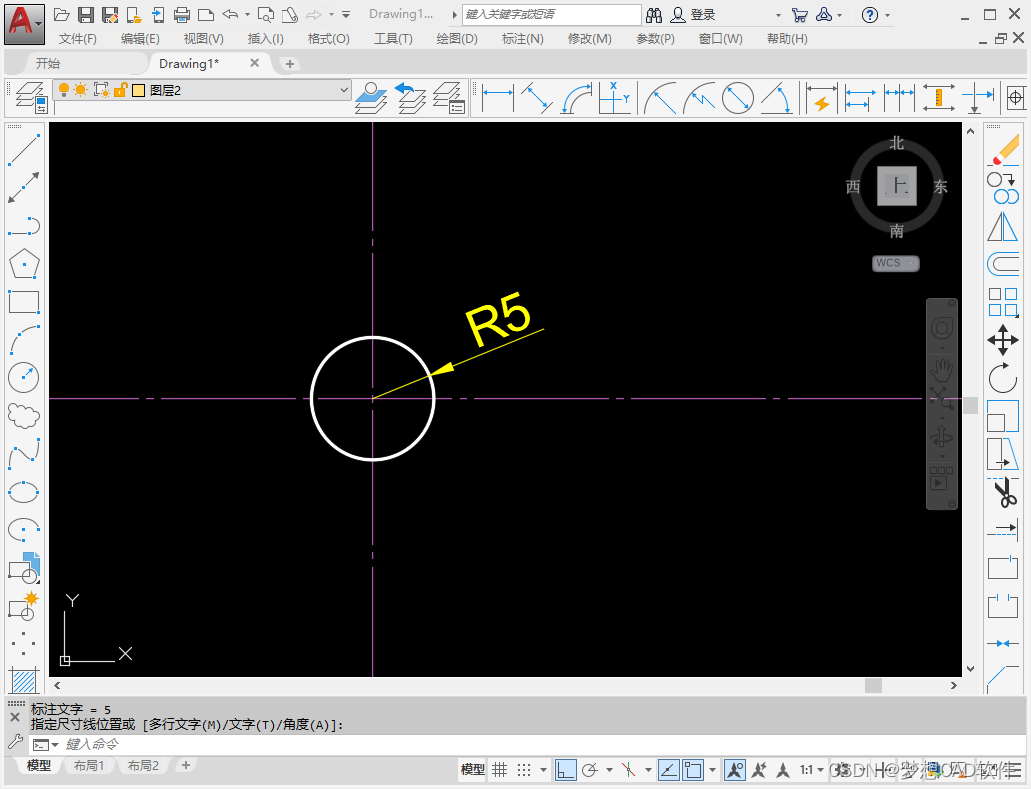

1.绘制十字辅助线，在交点处绘制一个半径为5的圆形，如下图：

半径为5的圆形

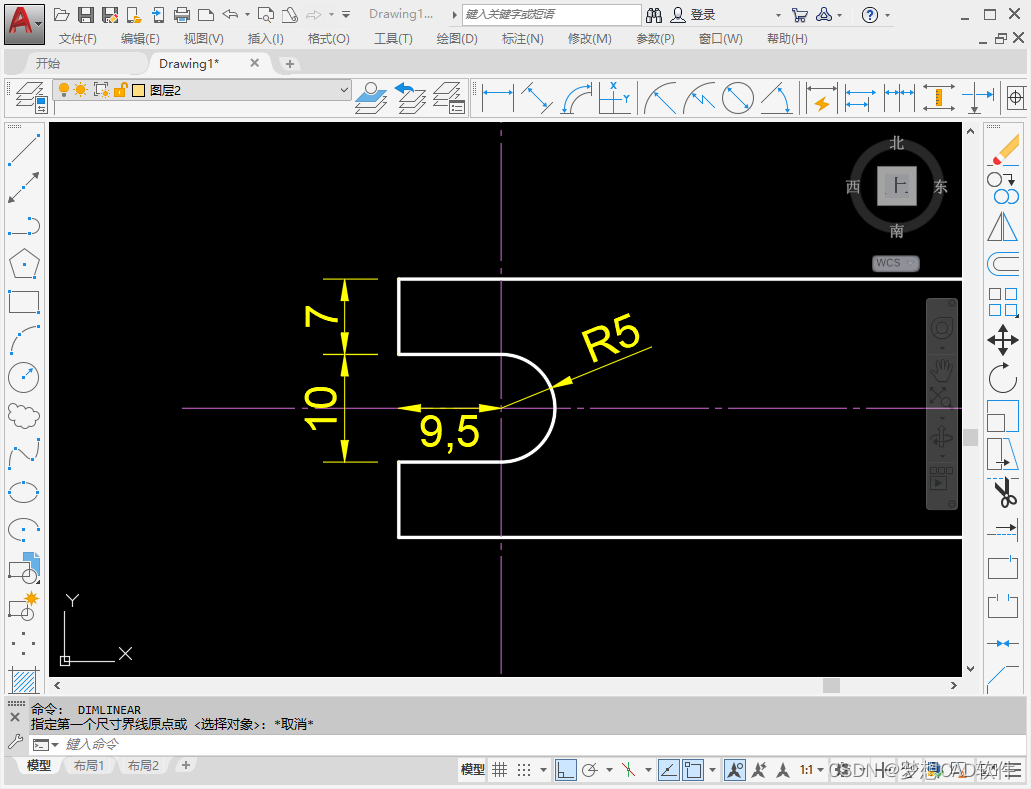

2.横向辅助线向两侧偏移5的距离，再将偏移后的线段各向两侧偏移7的距离，纵向辅助线向左侧偏移9.5的距离，修剪多余线段。如下图：

偏移

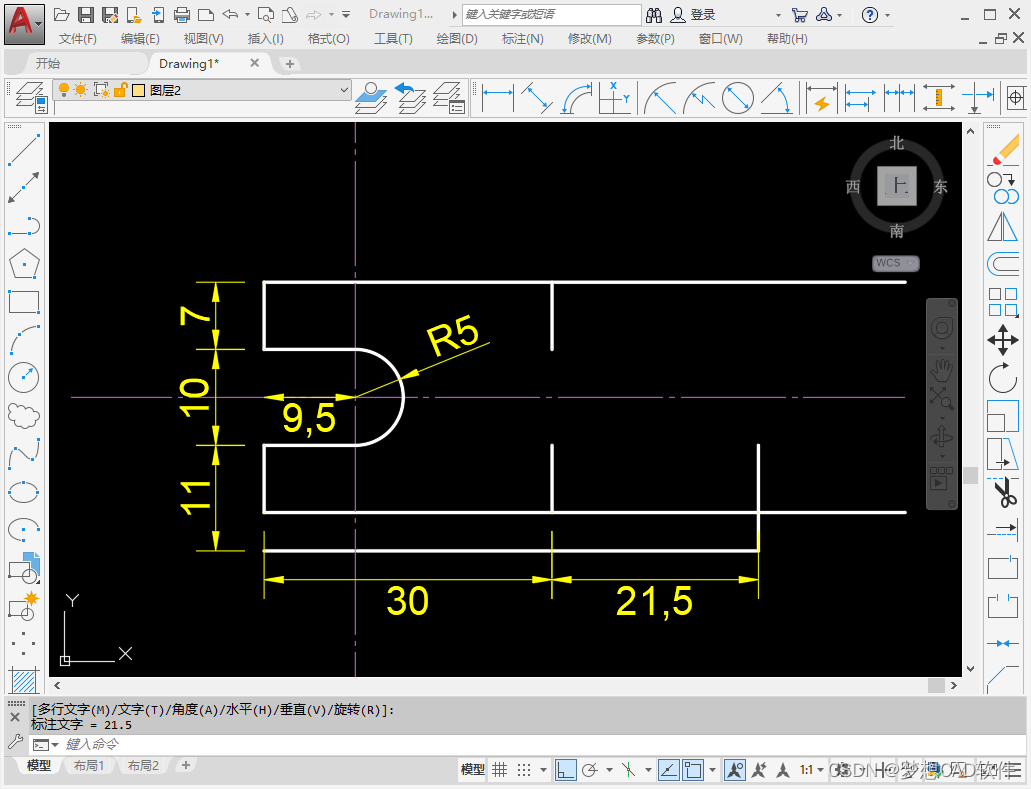

3.接着最左侧上下两条线段向右侧偏移30的距离，下方偏移后的线段再向右侧偏移21.5的距离，然后将半径为5的圆形下方象限点处横向线段向下偏移11的距离，然后延伸到右侧纵向线段处。

延伸

4.以偏移30后的纵向短线与上方横向线段交点为基点，将上方横向线段向上旋转60度，并保留原线段。如下图所示：

旋转
